1 / 14

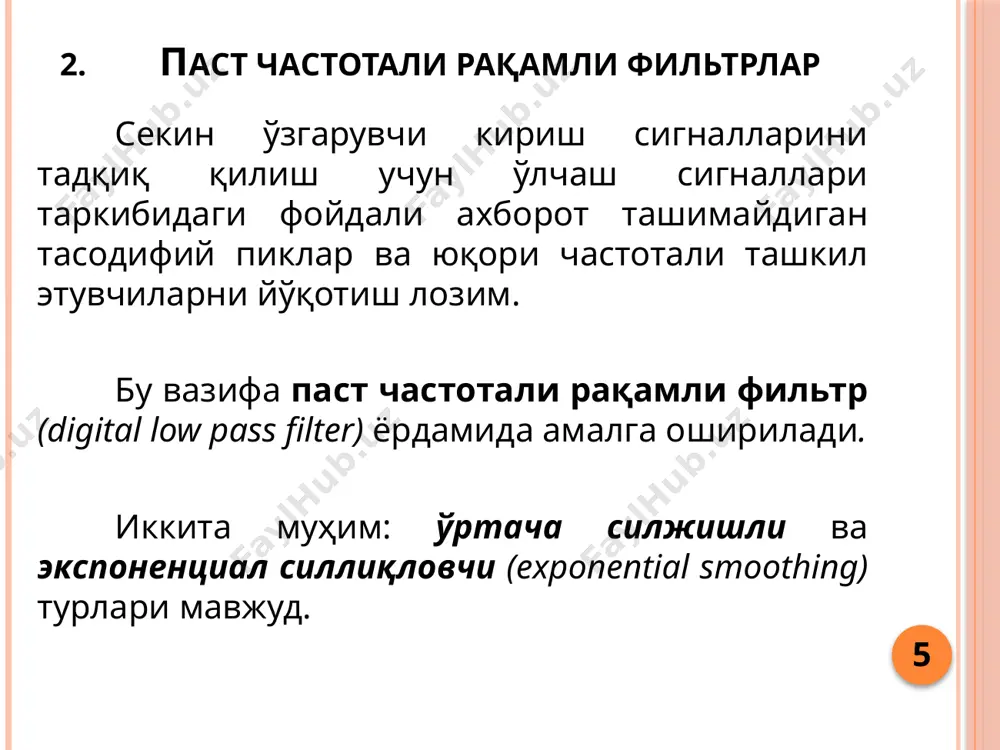

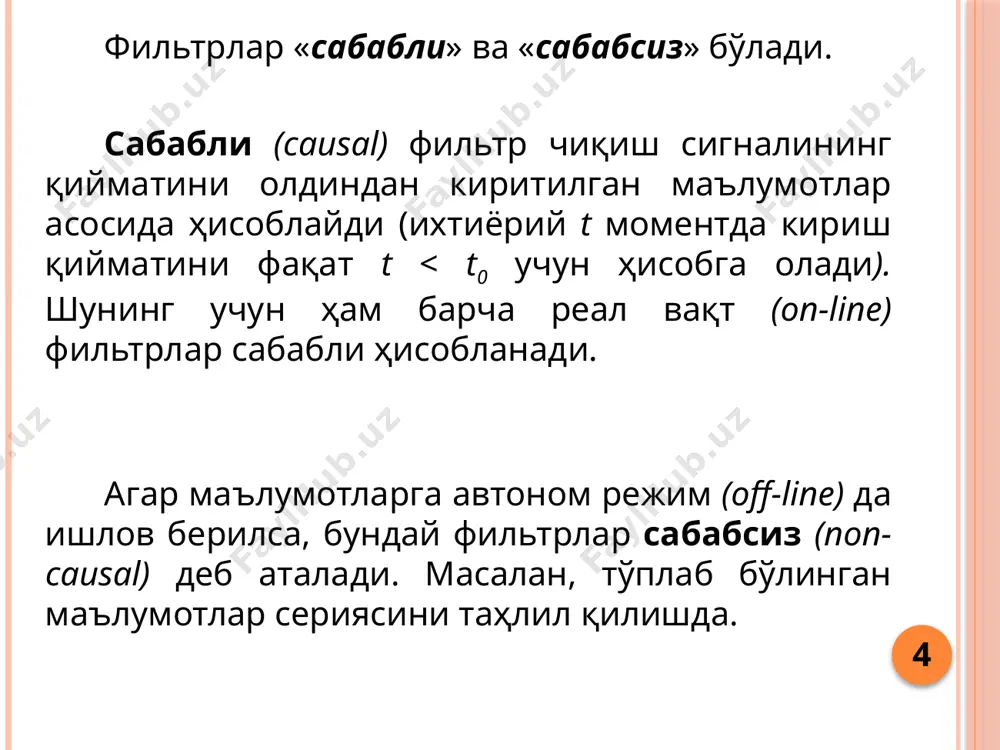

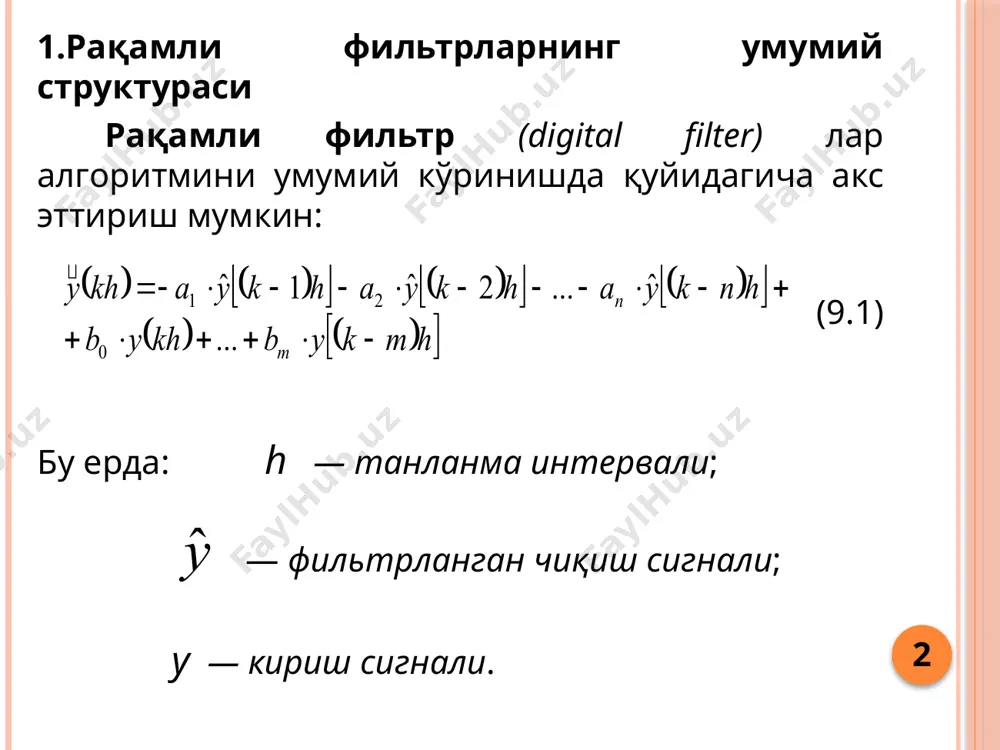

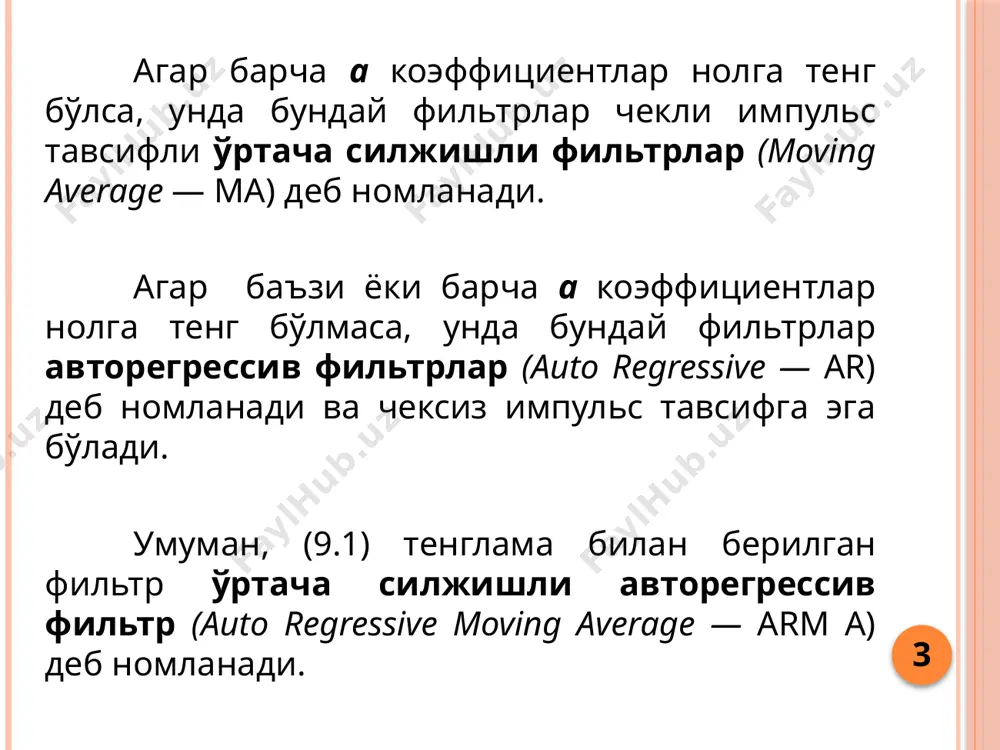

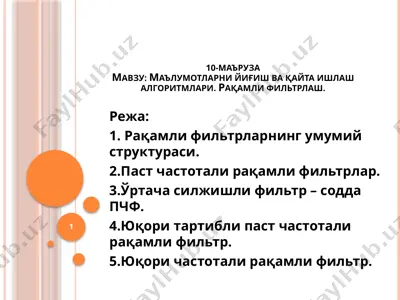

1-маъруза мавзу: масса алмашиниш жараёнлари 10-маъруза мавзу: маълумотларни йиғиш ва қайта ишлаш алгоритмлари. рақамли фильтрлаш. режа: 1. рақамли фильтрларнинг умумий структураси. 2.паст частотали рақамли фильтрлар. 3.ўртача силжишли фильтр – содда пчф. 4.юқори тартибли паст частотали рақамли фильтр. 5.юқори частотали рақамли фильтр. 1 2 1.рақамли фильтрларнинг умумий структураси рақамли фильтр (digital filter) лар алгоритмини умумий кўринишда қуйидагича акс эттириш мумкин: (9.1) бу ерда: h — танланма интервали; — фильтрланган чиқиш сигнали; y — кириш сигнали. агар барча а коэффициентлар нолга тенг бўлса, унда бундай фильтрлар чекли импульс тавсифли ўртача силжишли фильтрлар (moving average — ma) деб номланади. агар баъзи ёки барча а коэффициентлар нолга тенг бўлмаса, унда бундай фильтрлар авторегрессив фильтрлар (auto regressive — ar) деб номланади ва чексиз импульс тавсифга эга бўлади. умуман, (9.1) тенглама билан берилган фильтр ўртача силжишли авторегрессив фильтр (auto regressive moving average — arm a) деб номланади. 3 фильтрлар «сабабли» ва «сабабсиз» бўлади. сабабли (causal) фильтр …

2 / 14

ласак, содда ўртача силжишли фильтрни ҳосил қилишимиз мумкин. агар содда ўртача қийматли фильтр зарур бўлса, барча bi вазн коэффициентлари тенг ва йиғиндиси бирни беради деб қабул қилиш лозим. масалан, 5 та кириш қийматли ўртча силжишли фильтр қуйидаги кўринишга эга: 6 ўртача силжиш – бу содда усул, лекин маълум чекланишларга эга. бир хил коэффициентлардан фойдаланганда, фильтр ортиқча инерт бўлиб, кириш сигналининг реал ўзгаришига етарлича реакция қила олмай қолиши мумкин. бошқа томондан, агар коэффициентлар турлича бўлиб, катта п индекс қийматларини камайтирувчи бўлса, фильтр хоссаларини таҳлил қилиш қийинлашади. 7 экспоненциал фильтр (exponential filter) — бу биринчи тартибли ўртача силжишли авторегрессион фильтр бўлиб, қуйидаги тенглама билан тавсифланади: (9.2) экспоненциал фильтр киришига янги қиймат кириши билан дарҳол чиқиш сигналини фильтрлайди. 8 9.1-расм. биринчи тартибли ўртача силжишли экспоненциал фильтр таъсири 9 4. юқори тартибли паст частотали рақамли фильтрлар i = т - 2 бўлганда (9.1) тенглама билан берилган рақамли фильтр иккинчи тартибли аналог фильтрга тўғри келади: …

3 / 14

mf oleobject4.bin image6.jpeg image7.wmf image8.wmf oleobject5.bin oleobject6.bin image9.jpeg image10.wmf image11.wmf oleobject7.bin oleobject8.bin image12.wmf oleobject9.bin image13.png ( ) ( ) [ ] ( ) [ ] ( ) [ ] ( ) ( ) [ ] h m k y b kh y b h n k y a h k y a h k y a kh y m n - × + + × + + - × - - - × - - × - = ... ˆ ... 2 ˆ 1 ˆ 0 2 1 ) y ˆ ( ) ( ) [ ] ( ) h k y kh y kh y 4 ... 5 1 ˆ - + + × = ( ) ( ) [ ] ( ) ( ) kh y h k y kh y × - + - × = a a 1 1 ˆ ˆ ( ) ( ) [ …

4 / 14

5 / 14
