1 / 3

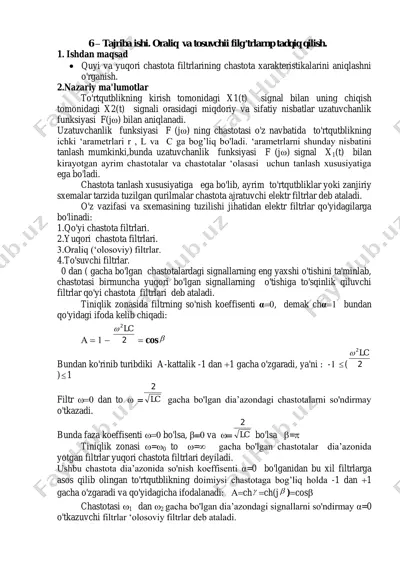

6 – tajriba ishi. oraliq va tosuvchii filg’trlarnp tadqiq qilish. 1. ishdan maqsad  quyi va yuqori chastota filtrlarining chastota xarakteristikalarini aniqlashni o'rganish. 2.nazariy ma'lumotlar to'rtqutblikning kirish tomonidagi x1(t) signal bilan uning chiqish tomonidagi x2(t) signali orasidagi miqdoriy va sifatiy nisbatlar uzatuvchanlik funksiyasi f(jω) bilan aniqlanadi. uzatuvchanlik funksiyasi f (jω) ning chastotasi o'z navbatida to'rtqutblikning ichki ‘arametrlari r , l va c ga bog’liq bo'ladi. ‘arametrlarni shunday nisbatini tanlash mumkinki,bunda uzatuvchanlik funksiyasi f (jω) signal x1(t) bilan kirayotgan ayrim chastotalar va chastotalar ‘olasasi uchun tanlash xususiyatiga ega bo'ladi. chastota tanlash xususiyatiga ega bo'lib, ayrim to'rtqutbliklar yoki zanjiriy sxemalar tarzida tuzilgan qurilmalar chastota ajratuvchi elektr filtrlar deb ataladi. o'z vazifasi va sxemasining tuzilishi jihatidan elektr filtrlar qo'yidagilarga bo'linadi: 1.qo'yi chastota filtrlari. 2.yuqori chastota filtrlari. 3.oraliq (‘olosoviy) filtrlar. 4.to'suvchi filtrlar. 0 dan ( gacha bo'lgan chastotalardagi signallarning eng yaxshi o'tishini ta'minlab, chastotasi birmuncha yuqori bo'lgan signallarning o'tishiga to'sqinlik qiluvchi filtrlar qo'yi chastota …

2 / 3

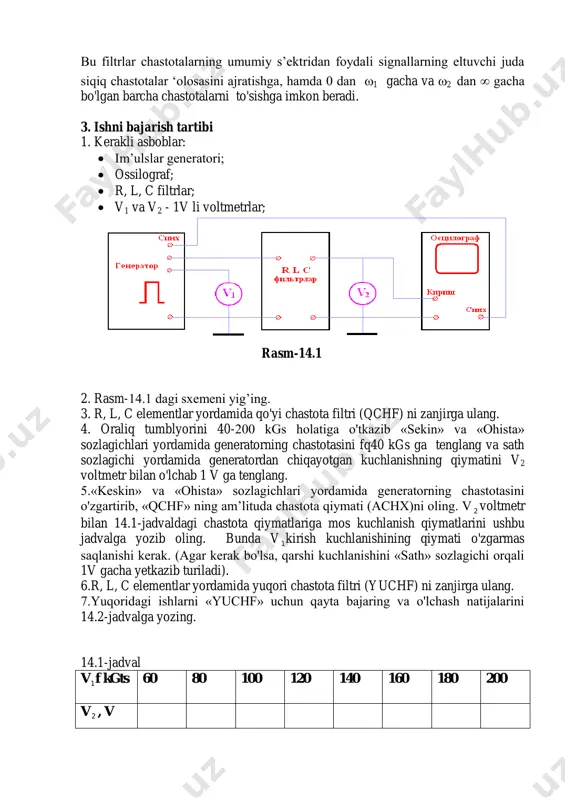

otasi 1 dan 2 gacha bo'lgan dia’azondagi signallarni so'ndirmay α=0 o'tkazuvchi filtrlar ‘olosoviy filtrlar deb ataladi. bu filtrlar chastotalarning umumiy s’ektridan foydali signallarning eltuvchi juda siqiq chastotalar ‘olosasini ajratishga, hamda 0 dan 1 gacha va 2 dan ∞ gacha bo'lgan barcha chastotalarni to'sishga imkon beradi. 3. ishni bajarish tartibi 1. kerakli asboblar:  im’ulslar generatori;  ossilograf;  r, l, c filtrlar;  v1 va v2 - 1v li voltmetrlar; 2. rasm-14.1 dagi sxemeni yig’ing. 3. r, l, c elementlar yordamida qo'yi chastota filtri (qchf) ni zanjirga ulang. 4. oraliq tumblyorini 40-200 kgs holatiga o'tkazib «sekin» va «ohista» sozlagichlari yordamida generatorning chastotasini fq40 kgs ga tenglang va sath sozlagichi yordamida generatordan chiqayotgan kuchlanishning qiymatini v2 voltmetr bilan o'lchab 1 v ga tenglang. 5.«keskin» va «ohista» sozlagichlari yordamida generatorning chastotasini o'zgartirib, «qchf» ning am’lituda chastota qiymati (achx)ni oling. v 2 voltmetr bilan 14.1-jadvaldagi chastota qiymatlariga mos kuchlanish qiymatlarini ushbu jadvalga yozib …

3 / 3
