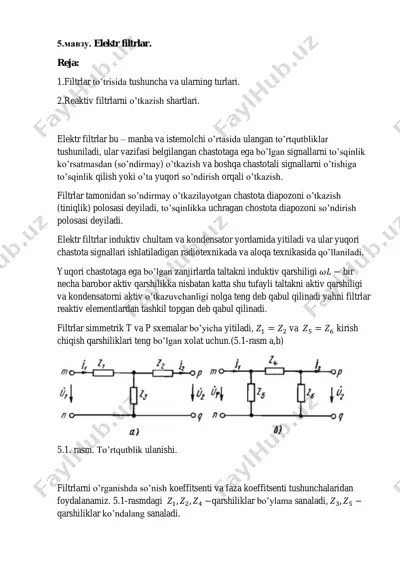

5.мавзу. elektr filtrlar. reja: 1.filtrlar to’trisida tushuncha va ularning turlari. 2.reaktiv filtrlarni o’tkazish shartlari. elektr filtrlar bu – manba va istemolchi o’rtasida ulangan to’rtqutbliklar tushuniladi, ular vazifasi belgilangan chastotaga ega bo’lgan signallarni to’sqinlik ko’rsatmasdan (so’ndirmay) o’tkazish va boshqa chastotali signallarni o’tishiga to’sqinlik qilish yoki o’ta yuqori so’ndirish orqali o’tkazish. filtrlar tamonidan so’ndirmay o’tkazilayotgan chastota diapozoni o’tkazish (tiniqlik) polosasi deyiladi, to’sqinlikka uchragan chostota diapozoni so’ndirish polosasi deyiladi. elektr filtrlar induktiv chultam va kondensator yordamida yitiladi va ular yuqori chastota signallari ishlatiladigan radiotexnikada va aloqa texnikasida qo’llaniladi. yuqori chastotaga ega bo’lgan zanjirlarda taltakni induktiv qarshiligi bir necha barobor aktiv qarshilikka nisbatan katta shu tufayli taltakni aktiv qarshiligi va kondensatorni aktiv o’tkazuvchanligi nolga teng deb qabul qilinadi yahni filtrlar reaktiv elementlardan tashkil topgan deb qabul qilinadi. filtrlar simmetrik t va p sxemalar bo’yicha yitiladi, va kirish chiqish qarshiliklari teng bo’lgan xolat uchun.(5.1-rasm a,b) 5.1. rasm. to’rtqutblik ulanishi. filtrlarni o’rganishda so’nish koeffitsenti va faza …

2 / 5

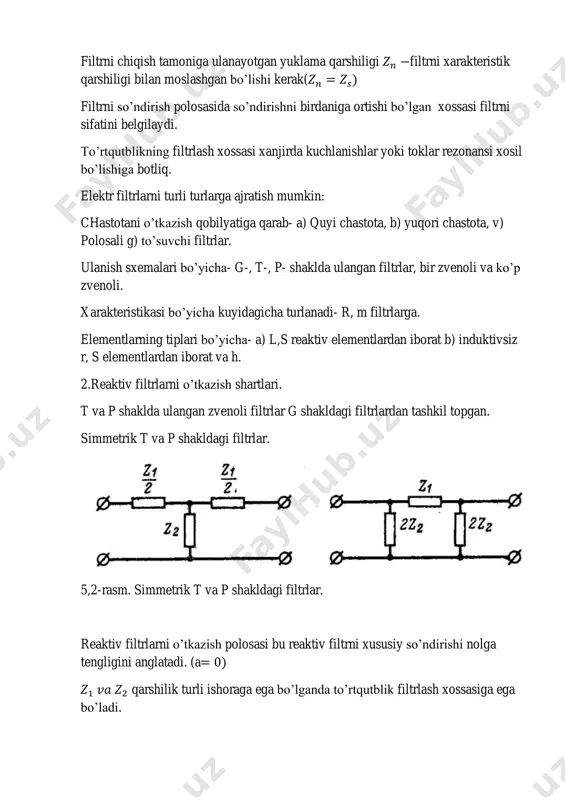

xarakteristikasi bo’yicha kuyidagicha turlanadi- r, m filtrlarga. elementlarning tiplari bo’yicha- a) l,s reaktiv elementlardan iborat b) induktivsiz r, s elementlardan iborat va h. 2.reaktiv filtrlarni o’tkazish shartlari. t va p shaklda ulangan zvenoli filtrlar g shakldagi filtrlardan tashkil topgan. simmetrik t va p shakldagi filtrlar. 5,2-rasm. simmetrik t va p shakldagi filtrlar. reaktiv filtrlarni o’tkazish polosasi bu reaktiv filtrni xususiy so’ndirishi nolga tengligini anglatadi. (a qarshilik turli ishoraga ega bo’lganda to’rtqutblik filtrlash xossasiga ega bo’ladi. 5.3-rasmda filtrni chastota xarakteristikasi keltirilgan. 5.3-rasm.utkazish polosasini grafik tarzda aniqlash. 5.3-rasm.(b) da (a)-rasmda keltirilgan sxema bo’yicha chastota xarakteristika keltirilgan ( ) (v) rasmda o’tkazish qobilyatini grafik usulda aniqlash keltirilgan. kirish qarshiligiga mos xolda yuklangan filtrni o’tkazish qobilyati filtrni kirish qarshiligini chastota xarakteristikasi orqali xam aniqlash mumkin. t- ko’rinishdagi filtrni xarakteristik qarshiligi. p- - ko’rinishdagi filtrni xarakteristik qarshiligi. fizik moxiyati – filtrni xarakteristik qarshiligi o’tkazish chastota polosasida filtr moslashgan xarakteristik qarshilikka teng bo’lgan aktiv qarshilikka yuklangan …

3 / 5

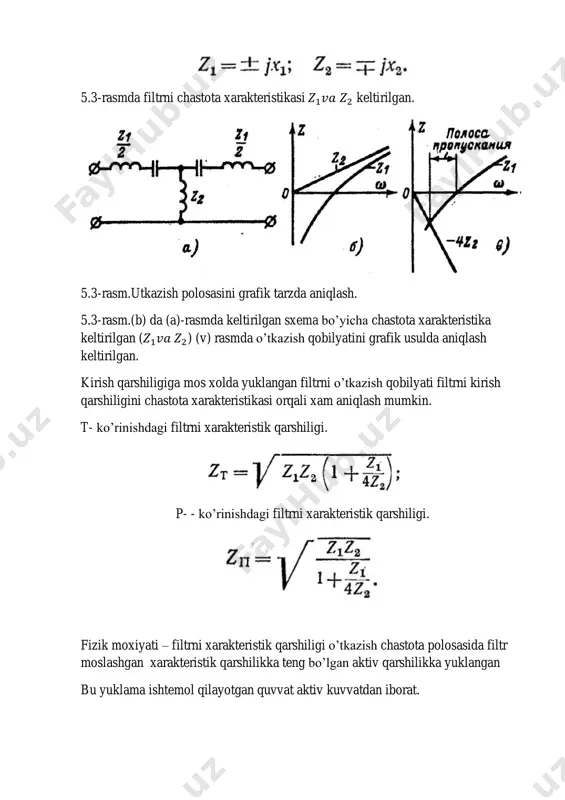

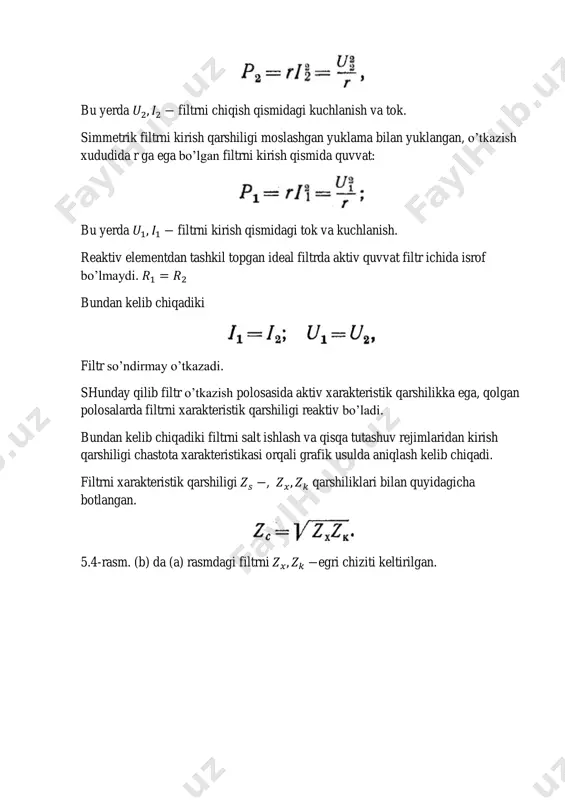

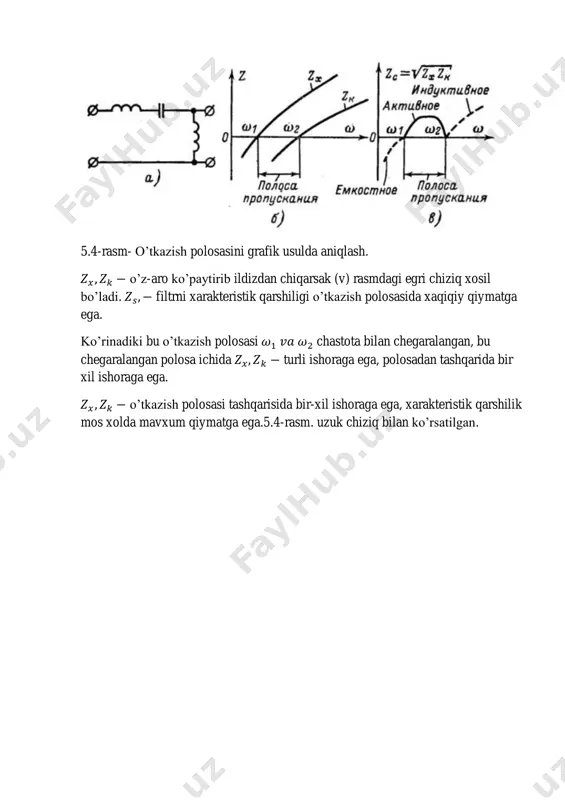

fik usulda aniqlash kelib chiqadi. filtrni xarakteristik qarshiligi , qarshiliklari bilan quyidagicha botlangan. 5.4-rasm. (b) da (a) rasmdagi filtrni egri chiziti keltirilgan. 5.4-rasm- o’tkazish polosasini grafik usulda aniqlash. o’z-aro ko’paytirib ildizdan chiqarsak (v) rasmdagi egri chiziq xosil bo’ladi. filtrni xarakteristik qarshiligi o’tkazish polosasida xaqiqiy qiymatga ega. ko’rinadiki bu o’tkazish polosasi chastota bilan chegaralangan, bu chegaralangan polosa ichida turli ishoraga ega, polosadan tashqarida bir xil ishoraga ega. o’tkazish polosasi tashqarisida bir-xil ishoraga ega, xarakteristik qarshilik mos xolda mavxum qiymatga ega.5.4-rasm. uzuk chiziq bilan ko’rsatilgan.
