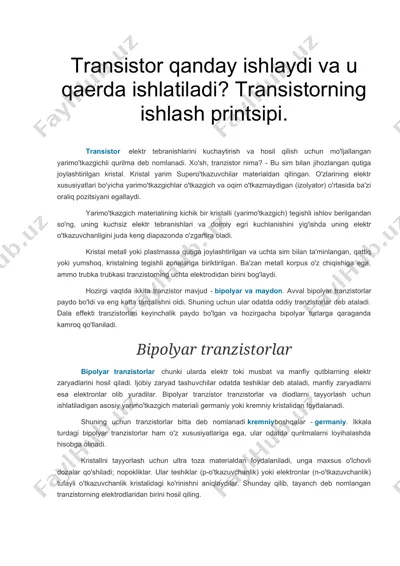

transistor qanday ishlaydi va u qaerda ishlatiladi? transistorning ishlash printsipi. transistor elektr tebranishlarini kuchaytirish va hosil qilish uchun mo'ljallangan yarimo'tkazgichli qurilma deb nomlanadi. xo'sh, tranzistor nima? - bu sim bilan jihozlangan qutiga joylashtirilgan kristal. kristal yarim supero'tkazuvchilar materialdan qilingan. o'zlarining elektr xususiyatlari bo'yicha yarimo'tkazgichlar o'tkazgich va oqim o'tkazmaydigan (izolyator) o'rtasida ba'zi oraliq pozitsiyani egallaydi. yarimo'tkazgich materialining kichik bir kristalli (yarimo'tkazgich) tegishli ishlov berilgandan so'ng, uning kuchsiz elektr tebranishlari va doimiy egri kuchlanishini yig'ishda uning elektr o'tkazuvchanligini juda keng diapazonda o'zgartira oladi. kristal metall yoki plastmassa qutiga joylashtirilgan va uchta sim bilan ta'minlangan, qattiq yoki yumshoq, kristalning tegishli zonalariga biriktirilgan. ba'zan metall korpus o'z chiqishiga ega, ammo trubka trubkasi tranzistorning uchta elektrodidan birini bog'laydi. hozirgi vaqtda ikkita tranzistor mavjud - bipolyar va maydon. avval bipolyar tranzistorlar paydo bo'ldi va eng katta tarqalishni oldi. shuning uchun ular odatda oddiy tranzistorlar deb ataladi. dala effekti tranzistorlari keyinchalik paydo bo'lgan va hozirgacha bipolyar turlarga …

2 / 56

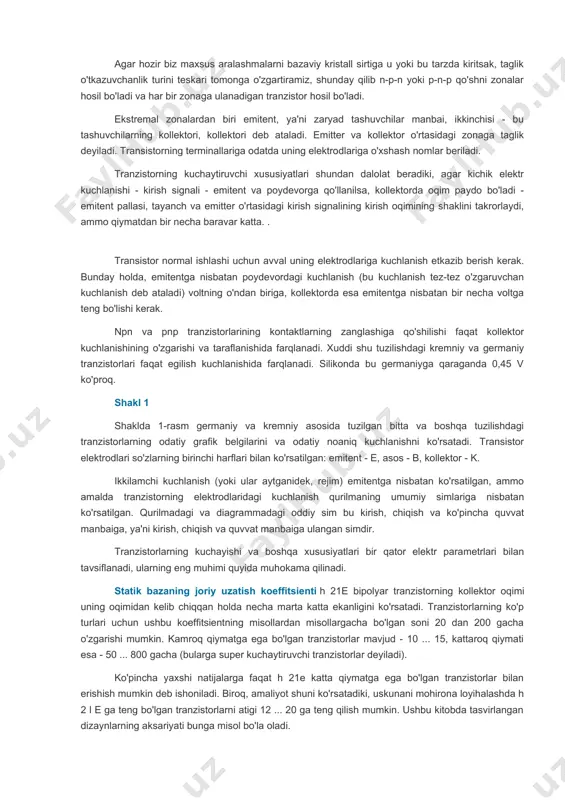

ga maxsus o'lchovli dozalar qo'shiladi; nopokliklar. ular teshiklar (p-o'tkazuvchanlik) yoki elektronlar (n-o'tkazuvchanlik) tufayli o'tkazuvchanlik kristalidagi ko'rinishni aniqlaydilar. shunday qilib, tayanch deb nomlangan tranzistorning elektrodlaridan birini hosil qiling. agar hozir biz maxsus aralashmalarni bazaviy kristall sirtiga u yoki bu tarzda kiritsak, taglik o'tkazuvchanlik turini teskari tomonga o'zgartiramiz, shunday qilib n-p-n yoki p-n-p qo'shni zonalar hosil bo'ladi va har bir zonaga ulanadigan tranzistor hosil bo'ladi. ekstremal zonalardan biri emitent, ya'ni zaryad tashuvchilar manbai, ikkinchisi - bu tashuvchilarning kollektori, kollektori deb ataladi. emitter va kollektor o'rtasidagi zonaga taglik deyiladi. transistorning terminallariga odatda uning elektrodlariga o'xshash nomlar beriladi. tranzistorning kuchaytiruvchi xususiyatlari shundan dalolat beradiki, agar kichik elektr kuchlanishi - kirish signali - emitent va poydevorga qo'llanilsa, kollektorda oqim paydo bo'ladi - emitent pallasi, tayanch va emitter o'rtasidagi kirish signalining kirish oqimining shaklini takrorlaydi, ammo qiymatdan bir necha baravar katta. . transistor normal ishlashi uchun avval uning elektrodlariga kuchlanish etkazib berish kerak. bunday holda, emitentga …

3 / 56

an: emitent - e, asos - b, kollektor - k. ikkilamchi kuchlanish (yoki ular aytganidek, rejim) emitentga nisbatan ko'rsatilgan, ammo amalda tranzistorning elektrodlaridagi kuchlanish qurilmaning umumiy simlariga nisbatan ko'rsatilgan. qurilmadagi va diagrammadagi oddiy sim bu kirish, chiqish va ko'pincha quvvat manbaiga, ya'ni kirish, chiqish va quvvat manbaiga ulangan simdir. tranzistorlarning kuchayishi va boshqa xususiyatlari bir qator elektr parametrlari bilan tavsiflanadi, ularning eng muhimi quyida muhokama qilinadi. statik bazaning joriy uzatish koeffitsienti h 21e bipolyar tranzistorning kollektor oqimi uning oqimidan kelib chiqqan holda necha marta katta ekanligini ko'rsatadi. tranzistorlarning ko'p turlari uchun ushbu koeffitsientning misollardan misollargacha bo'lgan soni 20 dan 200 gacha o'zgarishi mumkin. kamroq qiymatga ega bo'lgan tranzistorlar mavjud - 10 ... 15, kattaroq qiymati esa - 50 ... 800 gacha (bularga super kuchaytiruvchi tranzistorlar deyiladi). ko'pincha yaxshi natijalarga faqat h 21e katta qiymatga ega bo'lgan tranzistorlar bilan erishish mumkin deb ishoniladi. biroq, amaliyot shuni ko'rsatadiki, uskunani mohirona loyihalashda h …

4 / 56

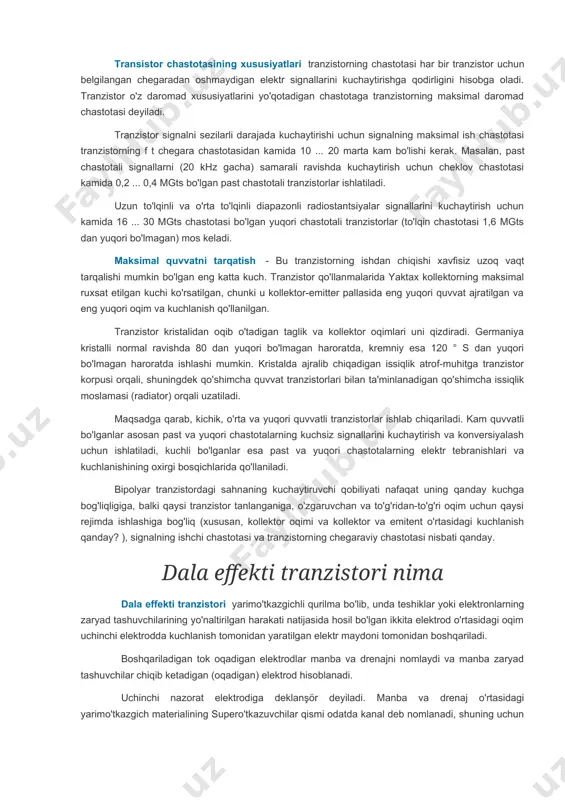

o'lqinli va o'rta to'lqinli diapazonli radiostantsiyalar signallarini kuchaytirish uchun kamida 16 ... 30 mgts chastotasi bo'lgan yuqori chastotali tranzistorlar (to'lqin chastotasi 1,6 mgts dan yuqori bo'lmagan) mos keladi. maksimal quvvatni tarqatish - bu tranzistorning ishdan chiqishi xavfisiz uzoq vaqt tarqalishi mumkin bo'lgan eng katta kuch. tranzistor qo'llanmalarida yaktax kollektorning maksimal ruxsat etilgan kuchi ko'rsatilgan, chunki u kollektor-emitter pallasida eng yuqori quvvat ajratilgan va eng yuqori oqim va kuchlanish qo'llanilgan. tranzistor kristalidan oqib o'tadigan taglik va kollektor oqimlari uni qizdiradi. germaniya kristalli normal ravishda 80 dan yuqori bo'lmagan haroratda, kremniy esa 120 ° s dan yuqori bo'lmagan haroratda ishlashi mumkin. kristalda ajralib chiqadigan issiqlik atrof-muhitga tranzistor korpusi orqali, shuningdek qo'shimcha quvvat tranzistorlari bilan ta'minlanadigan qo'shimcha issiqlik moslamasi (radiator) orqali uzatiladi. maqsadga qarab, kichik, o'rta va yuqori quvvatli tranzistorlar ishlab chiqariladi. kam quvvatli bo'lganlar asosan past va yuqori chastotalarning kuchsiz signallarini kuchaytirish va konversiyalash uchun ishlatiladi, kuchli bo'lganlar esa past va yuqori …

5 / 56

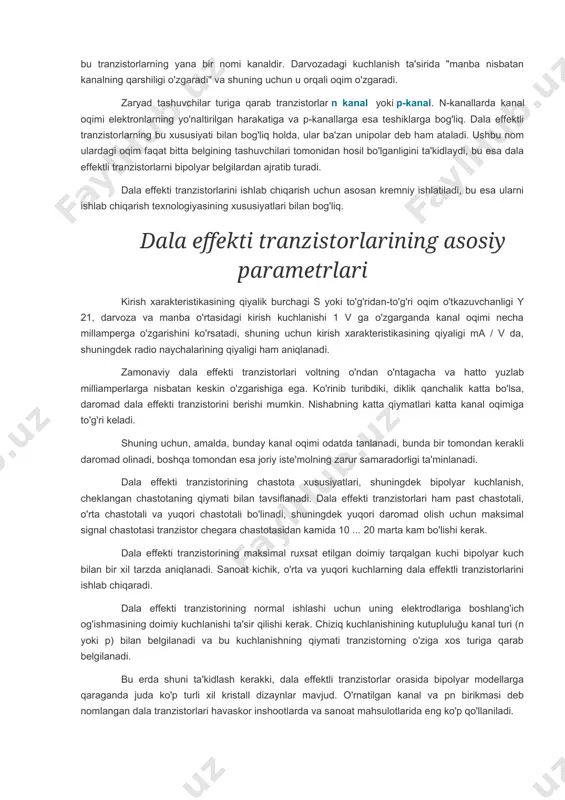

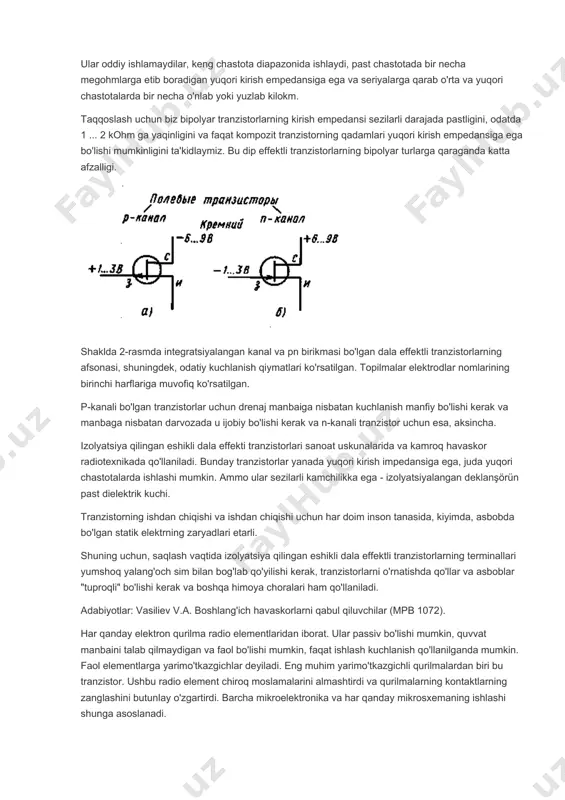

tr maydoni tomonidan boshqariladi. boshqariladigan tok oqadigan elektrodlar manba va drenajni nomlaydi va manba zaryad tashuvchilar chiqib ketadigan (oqadigan) elektrod hisoblanadi. uchinchi nazorat elektrodiga deklanşör deyiladi. manba va drenaj o'rtasidagi yarimo'tkazgich materialining supero'tkazuvchilar qismi odatda kanal deb nomlanadi, shuning uchun bu tranzistorlarning yana bir nomi kanaldir. darvozadagi kuchlanish ta'sirida "manba nisbatan kanalning qarshiligi o'zgaradi" va shuning uchun u orqali oqim o'zgaradi. zaryad tashuvchilar turiga qarab tranzistorlar n kanal yoki p-kanal. n-kanallarda kanal oqimi elektronlarning yo'naltirilgan harakatiga va p-kanallarga esa teshiklarga bog'liq. dala effektli tranzistorlarning bu xususiyati bilan bog'liq holda, ular ba'zan unipolar deb ham ataladi. ushbu nom ulardagi oqim faqat bitta belgining tashuvchilari tomonidan hosil bo'lganligini ta'kidlaydi, bu esa dala effektli tranzistorlarni bipolyar belgilardan ajratib turadi. dala effekti tranzistorlarini ishlab chiqarish uchun asosan kremniy ishlatiladi, bu esa ularni ishlab chiqarish texnologiyasining xususiyatlari bilan bog'liq. dala effekti tranzistorlarining asosiy parametrlari kirish xarakteristikasining qiyalik burchagi s yoki to'g'ridan-to'g'ri oqim o'tkazuvchanligi y 21, …
