1 / 13

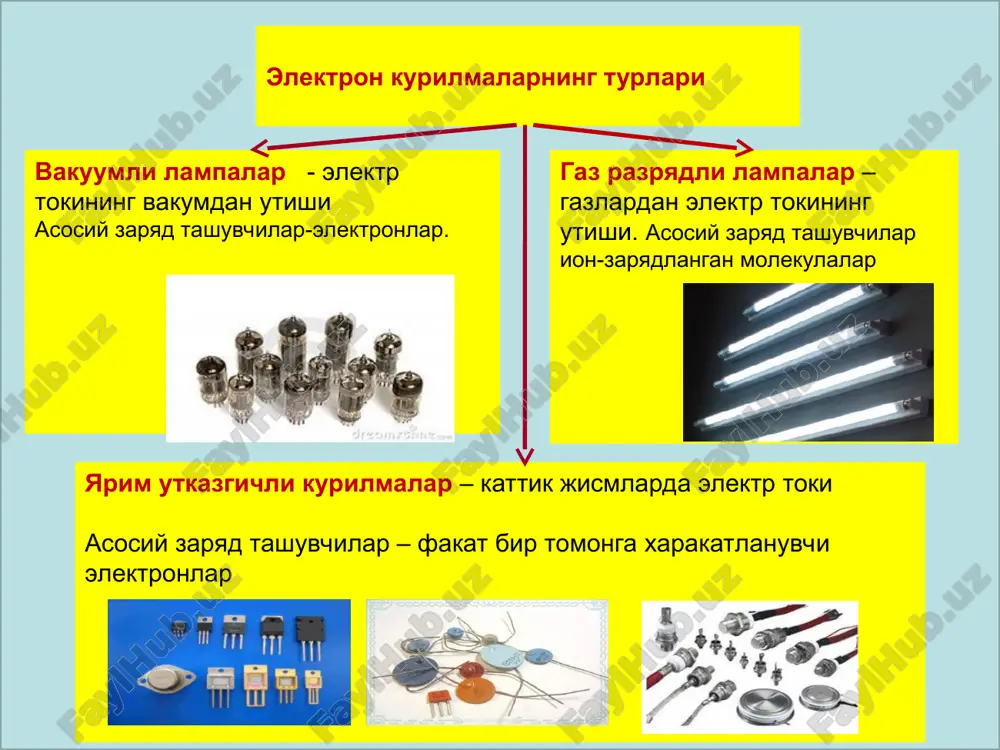

powerpoint presentation 13- ma'ruza mavzu: elektronikaning asosiy elementlari reja: 1. o'tkazgich va yarim o'tkazgichlar xaqida tushuncha. 2. yarim o'tkazgichli diodlar va tranzistorlar. 3. tranzistor va tiristorlar elektron kurilmalarning turlari vakuumli lampalar - elektr tokining vakumdan utishi asosiy zaryad tashuvchilar-elektronlar. gaz razryadli lampalar – gazlardan elektr tokining utishi. asosiy zaryad tashuvchilar ion-zaryadlangan molekulalar yarim utkazgichli kurilmalar – kattik jismlarda elektr toki asosiy zaryad tashuvchilar – fakat bir tomonga xarakatlanuvchi elektronlar yarim o'tkazgichlar va elektron texnika metall ishlab chiqarish fotoelementlar kremniy oksidi keramika qurilish shisha ishlab chiqarish 3 yarim o'tkazgichli qurilmalar. yarim o'tkazuvchanlik ikki turga bo'linadi: r – musbat (teshik) o'tkazuvchanlik; p – manfiy (elektron) o'tkazuvchanlik asosiy yarim o'tkazgich elementlar: germaniy (ge), kremniy(si). 3.1. diodlar. ikki yarim o'tkazgich qatlamga va bitta elektron-teshikli o'tishga ega bo'lgan qurilmaga yarim o'tkazgichli diod deyiladi. diod r va p o'tkazuvchanlikka ega kristallarni birlashtirib xosil qilinadi. bu o'tkazuvchanliklar orasida dielektrik qatlam mavjud. r p yarim o'tkazgichli diodning tuzilishi …

2 / 13

aniy kristali, 2 - indiy kristali, 3 - kristall asosi - tutqich, 4 - elektrod kontaktlari, 5 - izolyator, 6 - metall asos - korpus, 7 - shishali asos. nuqtaviy diodg konstruktsiyasi: 1 - elektrod kontaktlari, 2 - shisha kobik, 3 - yarim o'tkazgichli kristall, 4 - prujina tutkich. 1. to'g'rilash diodlari - o'zgaruvchan elektr tokini to'g'rilash uchun ishlatiladi, bunda asosan diodning ventil xususiyatidan foydalaniladi shartli belgisi 2. tunnel diod – ushbu diodlarda r-p o'tishning qalinligi juda kichik bo'lib , kichik barer oqali katta miqdorda zaryad tashuvchilar o'tadi (tunnel effekti). shuning uchun tunnel diodlar ventil xususiyatiga ega emas, ular kuchaytiruvchi qurilmalar sifatida ishlatilishi mumkin shartli belgisi 3. shottki diodi – yarim o'tkazgich va metall orasidagi potentsial barerga asoslangan diodlar. ular impulsli va yuqori chastotali qurilmalarda ishlatiladi. shartli belgisi ishlatilishi bo'yicha diodlar quyidagi turlarga bo'linadi. 4. varikap – ushbu diodlarda r-p o'tishning sig'im kuchlanishga bog'liq bo'ladi va ular sxemalarda sig'imi o'zgaruvchi …

3 / 13

qiy qurilmalarni yasashda ishlatiladi. turlari bipolyar tranzistorning turlari va umumiy konstruktsiyasi ulanishi: tranzistorlar sxemalarda uch xil sxema asosida ulanadi. qaysi elektrodni umumiy shinaga ulanishiga qarab ulanish shu elektrod nomi bilan ataladi : umumiy emitter umumiy baza umumiy kollektor e k b b e e k k b ishlatilishi: tranzistorlar elektr signallarni xosil qilishda (generatorlarda) , kam quvvatli signallarni kuchaytirishda (kuchaytirgich), elektron kalitlar sifatida va turli mantiqiy qurilmalarni yasashda ishlatiladi. 3.2. maydon tranzistorlari tranzistorlar asosan kuchaytirish qurilmalari sifatida ishlatiladi. maydon tranzistorlari deb ataluvchi yarim o'tkazgich qurilmada kuchaytirish asosiy zaryad tashuvchilar oqimini oshishi xisobiga bo'ladi va bu oqim elektr maydoni orqali boshqariladi. shuning uchun bu tranzistorlar maydon tranzistorlari deyiladi. maydon tranzistorlari ikki turga bo'linadi: boshqariluvchi r-p o'tishli ajratilgan zatvorli

4 / 13

5 / 13
