elektronika fanidan yakuniy savollar va javoblar 1-variant 1- savol. kirxgofning birinchi qonuniga tarif bering, qarshlikni ketma ket ulaganimizda qiymati qanchaga ortadi, rasmda keltirilgan qarshilikni xisoblang javob kirxgofning birinchi qonuni (toklar uchun qonun) elеktr zanjir tugunlariga taalluqlidir. bu qonunga muvofiq elеktr zanjirning istalgan tugunida tugundan yo’nalgan toklarning yig’indisi tugunga yo’nalgan toklarning yig’indisiga tеng. 10-rasmda i = i1 + i2.boshqacha aytganda, zanjirning isgalgan tugunida toklarning algеbraik yigindisi nolga tеng: i = 0, (11) bunda tugundan yo’nalgan toklar musbat, tugunga yo’nalganlari-manfiy hisoblanadi. kirxgofning 1-qonuni zanjir tugunlariga tegishli boʻlib, unda shunday deyiladi: “tugunga kiruvchi barcha toklarning yig‘indisi tugundan chiquvchi barcha toklarning yig‘indisiga teng”. 2-savol: . maxsus vazifani bajaruvchi diodlar. javob: maxsus vazifalarni bajaruvchi diodlarda p-n o'tishlarning turli elektrofizik xususiyatlaridan, masalan, teshilish hodisalaridan, fotoelektrik hodisalardan. manfiy qarshilikka ega sohalari mavjudligidan va boshqalardan foydalaniladi. maxsus vazifalarni bajaruvchi diodlar, xususan, o'zgarmas kuchlanishni barqarorlash, optik nurlanishni qayd etish, elektr sxemalarda signallarni shakllantirish va boshqa vazifalarni amalga oshirish uchun …

2 / 64

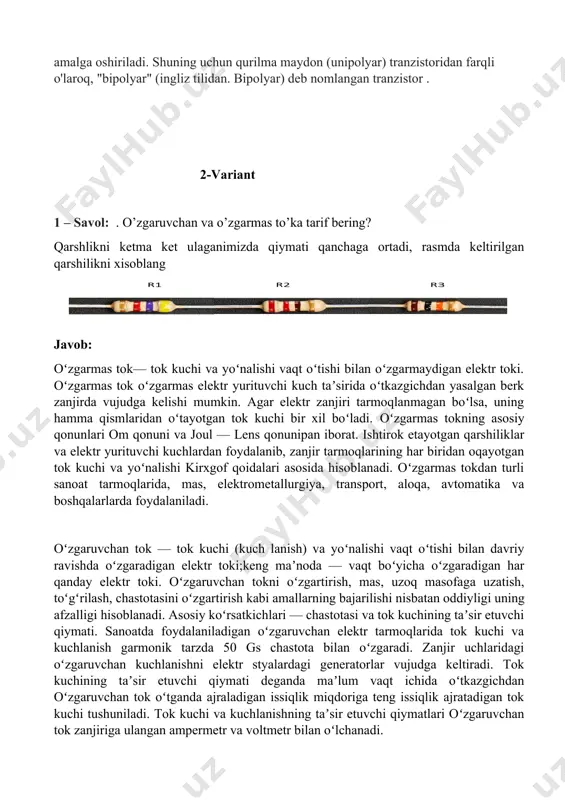

n qarshilikni xisoblang javob: oʻzgarmas tok— tok kuchi va yoʻnalishi vaqt oʻtishi bilan oʻzgarmaydigan elektr toki. oʻzgarmas tok oʻzgarmas elektr yurituvchi kuch taʼsirida oʻtkazgichdan yasalgan berk zanjirda vujudga kelishi mumkin. agar elektr zanjiri tarmoqlanmagan boʻlsa, uning hamma qismlaridan oʻtayotgan tok kuchi bir xil boʻladi. oʻzgarmas tokning asosiy qonunlari om qonuni va joul — lens qonunipan iborat. ishtirok etayotgan qarshiliklar va elektr yurituvchi kuchlardan foydalanib, zanjir tarmoqlarining har biridan oqayotgan tok kuchi va yoʻnalishi kirxgof qoidalari asosida hisoblanadi. oʻzgarmas tokdan turli sanoat tarmoqlarida, mas, elektrometallurgiya, transport, aloqa, avtomatika va boshqalarlarda foydalaniladi. oʻzgaruvchan tok — tok kuchi (kuch lanish) va yoʻnalishi vaqt oʻtishi bilan davriy ravishda oʻzgaradigan elektr toki;keng maʼnoda — vaqt boʻyicha oʻzgaradigan har qanday elektr toki. oʻzgaruvchan tokni oʻzgartirish, mas, uzoq masofaga uzatish, toʻgʻrilash, chastotasini oʻzgartirish kabi amallarning bajarilishi nisbatan oddiyligi uning afzalligi hisoblanadi. asosiy koʻrsatkichlari — chastotasi va tok kuchining taʼsir etuvchi qiymati. sanoatda foydalaniladigan oʻzgaruvchan elektr tarmoqlarida tok …

3 / 64

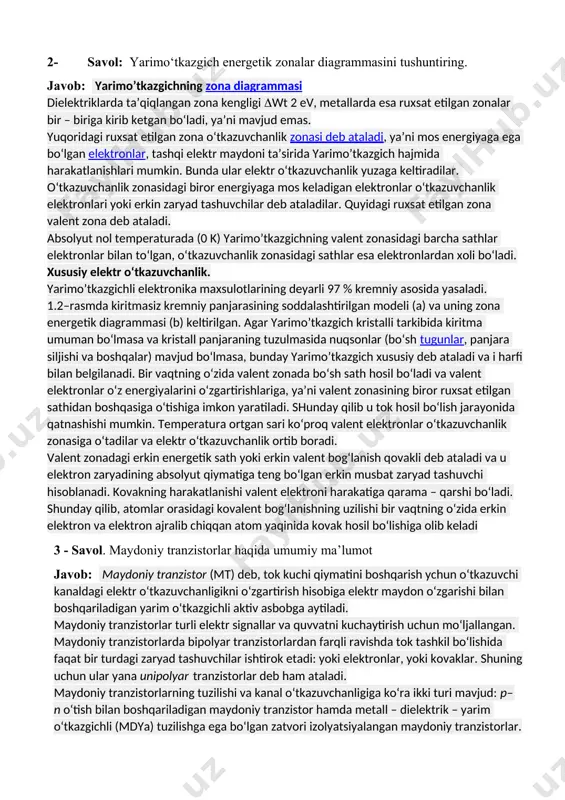

o‘tkazuvchanlik zonasi deb ataladi, ya’ni mos energiyaga ega bo‘lgan elektronlar, tashqi elektr maydoni ta’sirida yarimo’tkazgich hajmida harakatlanishlari mumkin. bunda ular elektr o‘tkazuvchanlik yuzaga keltiradilar. o‘tkazuvchanlik zonasidagi biror energiyaga mos keladigan elektronlar o‘tkazuvchanlik elektronlari yoki erkin zaryad tashuvchilar deb ataladilar. quyidagi ruxsat etilgan zona valent zona deb ataladi. absolyut nol temperaturada (0 k) yarimo’tkazgichning valent zonasidagi barcha sathlar elektronlar bilan to‘lgan, o‘tkazuvchanlik zonasidagi sathlar esa elektronlardan xoli bo‘ladi. xususiy elektr o‘tkazuvchanlik. yarimo’tkazgichli elektronika maxsulotlarining deyarli 97 % kremniy asosida yasaladi. 1.2–rasmda kiritmasiz kremniy panjarasining soddalashtirilgan modeli (a) va uning zona energetik diagrammasi (b) keltirilgan. agar yarimo’tkazgich kristalli tarkibida kiritma umuman bo‘lmasa va kristall panjaraning tuzulmasida nuqsonlar (bo‘sh tugunlar, panjara siljishi va boshqalar) mavjud bo‘lmasa, bunday yarimo’tkazgich xususiy deb ataladi va i harfi bilan belgilanadi. bir vaqtning o‘zida valent zonada bo‘sh sath hosil bo‘ladi va valent elektronlar o‘z energiyalarini o‘zgartirishlariga, ya’ni valent zonasining biror ruxsat etilgan sathidan boshqasiga o‘tishiga imkon yaratiladi. shunday …

4 / 64

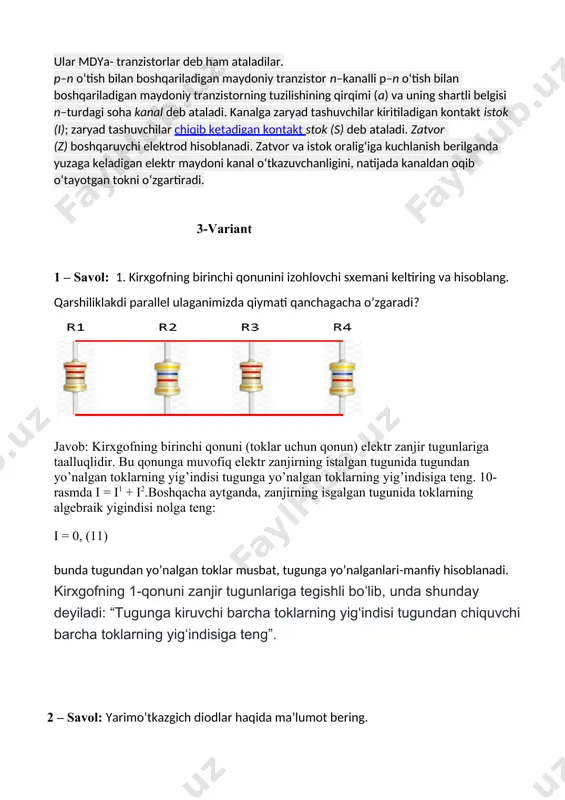

vob: maydoniy tranzistor (mt) deb, tok kuchi qiymatini boshqarish ychun o‘tkazuvchi kanaldagi elektr o‘tkazuvchanligikni o‘zgartirish hisobiga elektr maydon o‘zgarishi bilan boshqariladigan yarim o‘tkazgichli aktiv asbobga aytiladi. maydoniy tranzistorlar turli elektr signallar va quvvatni kuchaytirish uchun mo‘ljallangan. maydoniy tranzistorlarda bipolyar tranzistorlardan farqli ravishda tok tashkil bo‘lishida faqat bir turdagi zaryad tashuvchilar ishtirok etadi: yoki elektronlar, yoki kovaklar. shuning uchun ular yana unipolyar tranzistorlar deb ham ataladi. maydoniy tranzistorlarning tuzilishi va kanal o‘tkazuvchanligiga ko‘ra ikki turi mavjud: p–n o‘tish bilan boshqariladigan maydoniy tranzistor hamda metall – dielektrik – yarim o‘tkazgichli (mdya) tuzilishga ega bo‘lgan zatvori izolyatsiyalangan maydoniy tranzistorlar. ular mdya- tranzistorlar deb ham ataladilar. p–n o‘tish bilan boshqariladigan maydoniy tranzistor n–kanalli p–n o‘tish bilan boshqariladigan maydoniy tranzistorning tuzilishining qirqimi (a) va uning shartli belgisi n–turdagi soha kanal deb ataladi. kanalga zaryad tashuvchilar kiritiladigan kontakt istok (i); zaryad tashuvchilar chiqib ketadigan kontakt stok (s) deb ataladi. zatvor (z) boshqaruvchi elektrod hisoblanadi. zatvor va …

5 / 64

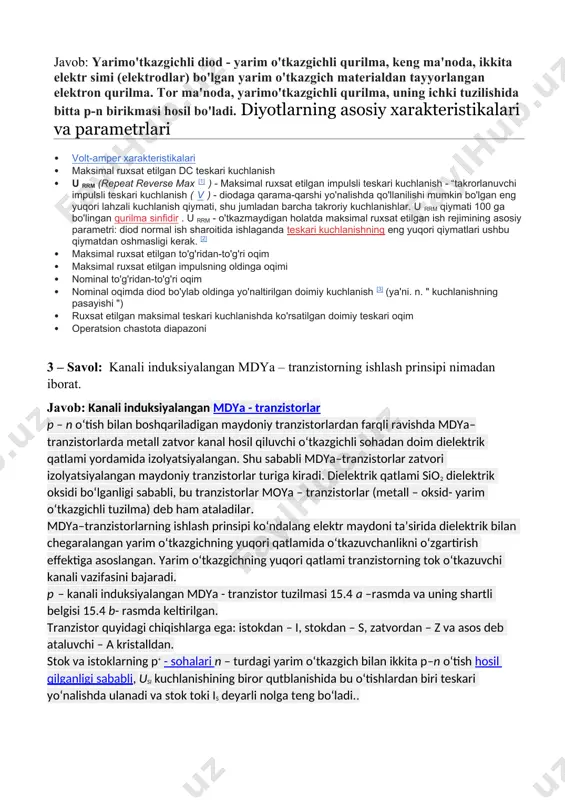

yo’nalganlari-manfiy hisoblanadi. kirxgofning 1-qonuni zanjir tugunlariga tegishli boʻlib, unda shunday deyiladi: “tugunga kiruvchi barcha toklarning yig‘indisi tugundan chiquvchi barcha toklarning yig‘indisiga teng”. 2 – savol: yarimo’tkazgich diodlar haqida ma’lumot bering. javob: yarimo'tkazgichli diod - yarim o'tkazgichli qurilma, keng ma'noda, ikkita elektr simi (elektrodlar) bo'lgan yarim o'tkazgich materialdan tayyorlangan elektron qurilma. tor ma'noda, yarimo'tkazgichli qurilma, uning ichki tuzilishida bitta p-n birikmasi hosil bo'ladi. diyotlarning asosiy xarakteristikalari va parametrlari · volt-amper xarakteristikalari · maksimal ruxsat etilgan dc teskari kuchlanish · u rrm (repeat reverse max [1] ) - maksimal ruxsat etilgan impulsli teskari kuchlanish - “takrorlanuvchi impulsli teskari kuchlanish ( v ) - diodaga qarama-qarshi yo'nalishda qo'llanilishi mumkin bo'lgan eng yuqori lahzali kuchlanish qiymati, shu jumladan barcha takroriy kuchlanishlar. u rrm qiymati 100 ga bo'lingan qurilma sinfidir . u rrm - o'tkazmaydigan holatda maksimal ruxsat etilgan ish rejimining asosiy parametri: diod normal ish sharoitida ishlaganda teskari kuchlanishning eng yuqori qiymatlari ushbu qiymatdan …
