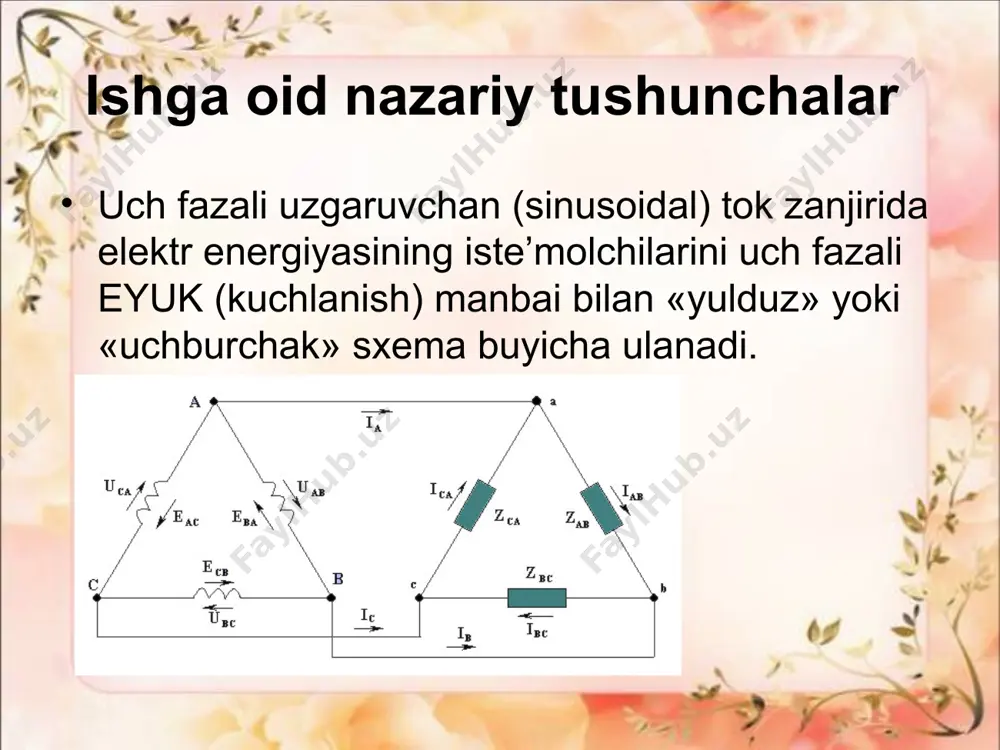

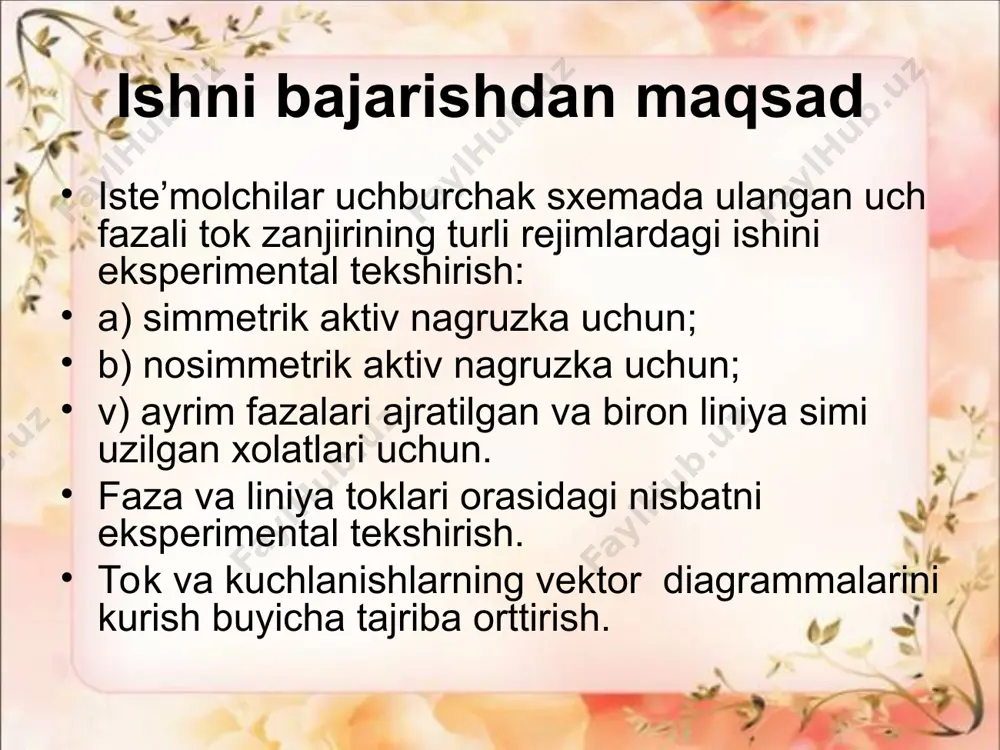

1479561552_64481.ppt ; ca ab a i i i - = ; ab bc b i i i - = ; bc ca c i i i - = hayvonlarning turli muhit sharoitlarga moslanishi iste’molchilarni uchburchak shaklida ulash ishni bajarishdan maqsad iste’molchilar uchburchak sxemada ulangan uch fazali tok zanjirining turli rejimlardagi ishini eksperimental tekshirish: a) simmetrik aktiv nagruzka uchun; b) nosimmetrik aktiv nagruzka uchun; v) ayrim fazalari ajratilgan va biron liniya simi uzilgan xolatlari uchun. faza va liniya toklari orasidagi nisbatni eksperimental tekshirish. tok va kuchlanishlarning vektor diagrammalarini kurish buyicha tajriba orttirish. ishga oid nazariy tushunchalar uch fazali uzgaruvchan (sinusoidal) tok zanjirida elektr energiyasining iste’molchilarini uch fazali eyuk (kuchlanish) manbai bilan «yulduz» yoki «uchburchak» sxema buyicha ulanadi. iste’molchilarning uch fazali tok manbaiga kanday sxema buyicha ulanishi, iste’molchi aloxida fazasi karshiligining kanday mikdordagi nominal kuchlanishga muljallanganiga boglik. uchburchak ulanganda faza karshiliklari zab,zbc,zca lar tegishli а, в va с liniya simlarining oralariga ulanadi, …

yicha tuzilgan tenglamalardan aniklanadi: ushbu tenglamalar yordamida uch fazali nagruzkaning barcha xollari uchun liniya toklarini aniklash mumkin. uch fazali simmetrik nagruzkada liniya toklari uzaro teng bulib (ia=ib=ic)faza toklari (iab,ibc,ica) dan marta katta, ya’ni iл=iф buladi. bunda liniya va faza toklari simmetrik sistemani xosil kiladi. nagruzka nosimmetrik bulganda liniya va faza toklari orasidagi bu nisbat saklanmaydi. ishni bajarish tartibi tartib raqamiga mos keluvchi s q p aktiv qarshilik, om faza kuchlanishlari, v reaktiv qarshiliklar, om tuliq qarshilbklar, om variantlar ra rb rc ua ub uc xa xb xc za zb zc 1 2 3 ? ? ? ? ? 1 4 9 2 ? ? ? 4 5 6 7 8 9 10 kursatilgan simmetrik aktiv nagruzkali sxemani yigib, zanjirni uch fazali tok manbaiga ulang. faza karshiliklari (rab, rbc,va rca) ni rostlash bilan faza toklarining tengligiga (iab= ibc= ica= iф)erishing. nagruzka turlari ulchashlar xisoblashlar iaв ibс icа iа iв iс uав …

mmasini kuring. kuyidagilarga xulosa chikaring: a) uch fazali nosimmetrik nagruzkaning faza kuchlanishlari simmetriyasiga ta’siri tugrisida; b) uch fazali zanjirning barcha ish rejimlarida liniya va faza toklari orasidagi nisbatlar tugrisida.

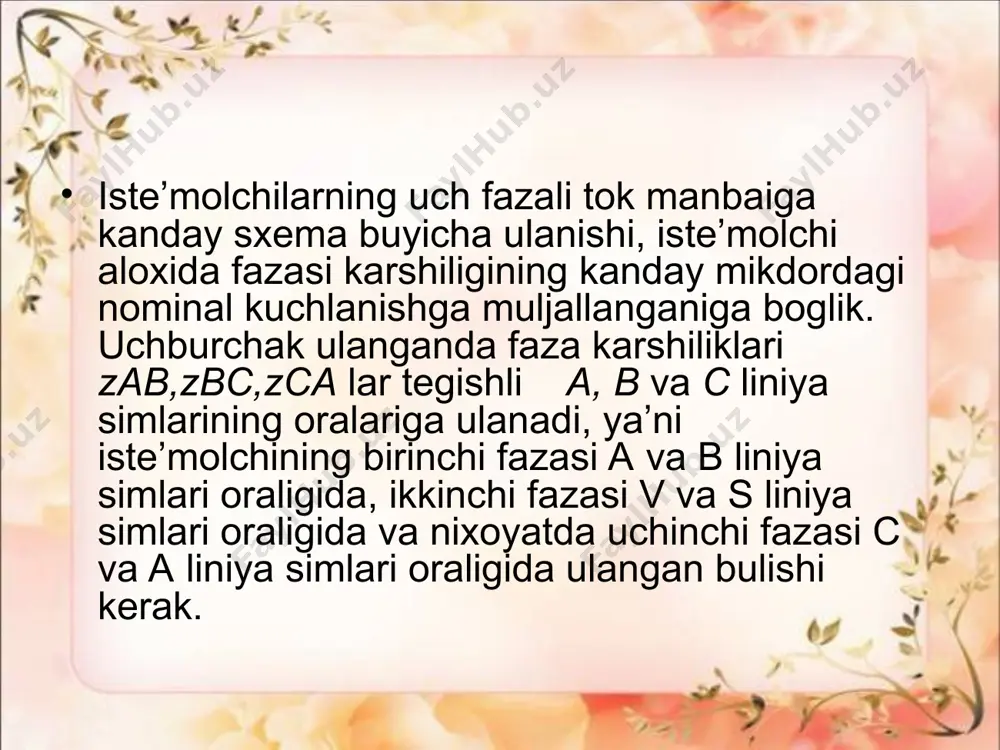

iste’molchilarni uchburchak shaklida ulash - Page 4

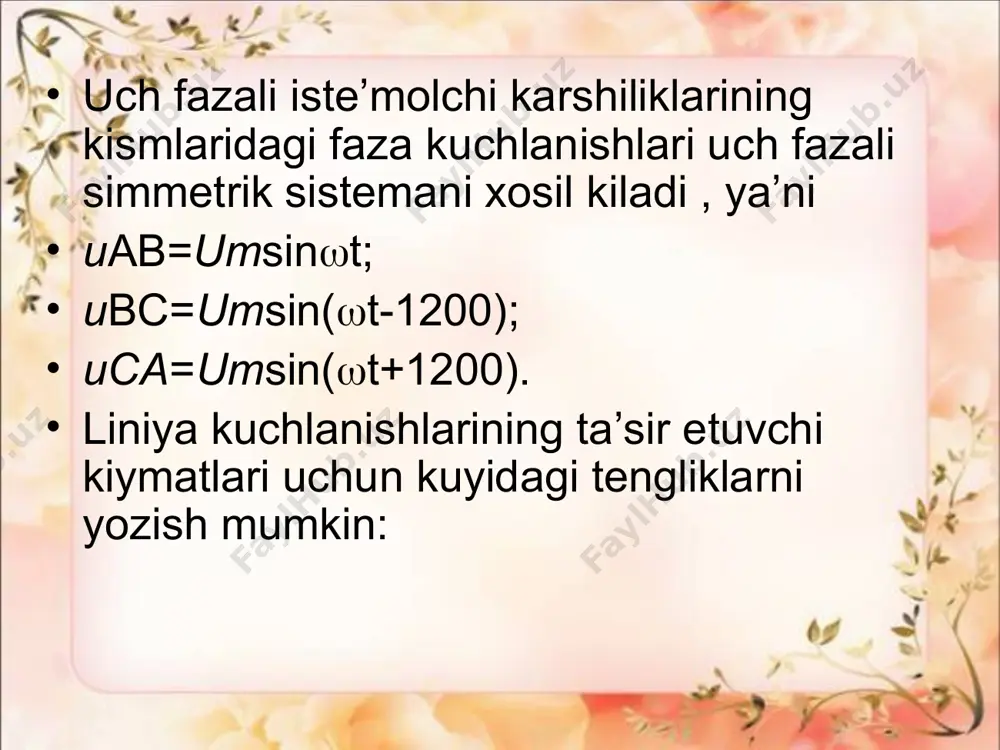

iste’molchilarni uchburchak shaklida ulash - Page 5
