4 – laboratoriya ishi kuchlanishning nosimmetriya koeffitsienti va neytral nuqtani siljish kuchlanishini aniqlash ishdan maqsad: elektr energiyasining sifat ko’rsatkichlarini o’rganish. kuchlanishning nosimmetriya koeffitsienti va neytralning siljish kuchlanishini aniqlashda ko’nikma hosil qilish. nazariy qism elektr ta’minoti sistemasi loyihalanayotganda elektr iste’molchilariga zarur sifatli elektr energiya bilan ta’minlovchi tadbir va qurilmalar ko’zda tutiladi. uch fazali tok sistemalarida elektr energiyaning sifati kuchlanish va chastotaning belgilangan normadan og’ishi va tebranishiga, kuchlanish formasining nosinusoidalligiga. neytralning siljishiga, asosiy chastotali kuchlanishining nosimmetrikligiga bog’liq. o’zgarmas tok sistemasi uchun kuchlanishning og’ishi, kuchlanishning tebranishi va kuchlanishning pulsatsiyasi koeffitsienti elektr energiyaning sifati ko’rsatkichlari hisoblanadi. elektr energiya sifatining me’yoriy ko’rsatkichlari quyidagicha : 1. kuchlanishning nominal kiymatdan ogishi, elektr iste’molchiining xarakteriga bog’liq holda, -5 dan +10% oralig’ida bo’lishi kerak. 2. normal ish sharoitida chastotaning nominal qiymatdan og’ishi 0,1 gs. gacha ruxsat etiladi; 3. chastotaning tebranishi 0,2 gs dan oshmasligi kerak; 4. barcha yuqori garmonikalarning effektiv qiymati, asosiy chastota kuchlanishi effektiv qiymatining 5% dan oshib …

2 / 9

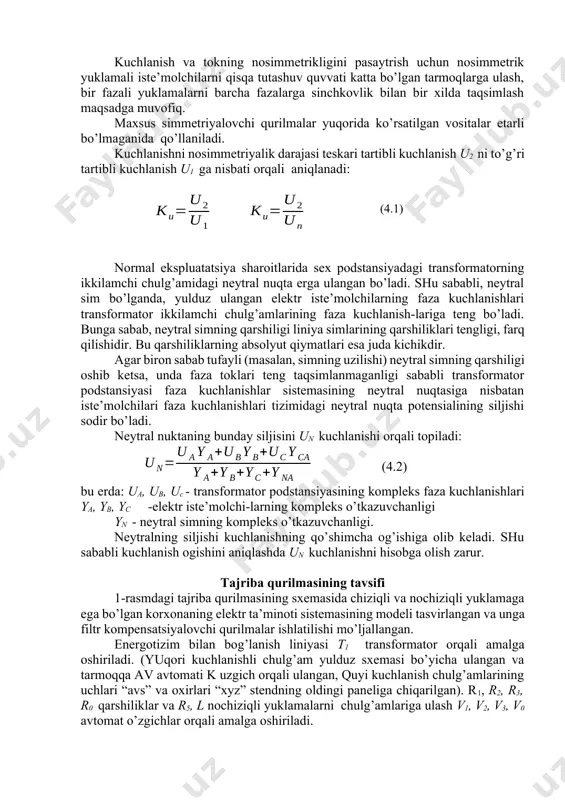

sistemasining elektr qurilmalarining ishonchliligini pasayishiga olib keladi. sinxron mashinalarda qo’shimcha qizishni hosil qiladi va teskari tartibli tok sababli hosil bo’ladigan yo’qotilishlar ko’payadi, rotorda asosiy aylanuvchi momentga teskari moment hosil bo’ladi. asinxron yuritkichlarda kuchlanishning nosimmetrikligi qo’shimcha qizish va teskari moment hosil qiladi. kuchlanishning nosimmetriyasi ko’p fazali ventilli to’g’rilagich va kondensatorlarning ish rejimini `monlashtiradi. kondensator batareyalari ulanishi natijasida mavjud nosimmetriya oshib ketadi, chunki tarmoqqa uzatilayotgan reaktiv quvvat kuchlanishning kvadratiga proporsionaldir. kuchlanishning nosimmetriyasi bir fazali elektr iste’molchilarning ham normal ish sharoitiga ta’sir ko’rsatadi. kuchlanish va tokning nosimmetrikligini pasaytrish uchun nosimmetrik yuklamali iste’molchilarni qisqa tutashuv quvvati katta bo’lgan tarmoqlarga ulash, bir fazali yuklamalarni barcha fazalarga sinchkovlik bilan bir xilda taqsimlash maqsadga muvofiq. maxsus simmetriyalovchi qurilmalar yuqorida ko’rsatilgan vositalar etarli bo’lmaganida qo’llaniladi. kuchlanishni nosimmetriyalik darajasi teskari tartibli kuchlanish u2 ni to’g’ri tartibli kuchlanish u1 ga nisbati orqali aniqlanadi: (4.1) normal ekspluatatsiya sharoitlarida sex podstansiyadagi transformatorning ikkilamchi chulg’amidagi neytral nuqta erga ulangan bo’ladi. shu sababli, neytral …

3 / 9

tizimidagi neytral nuqta potensialining siljishi sodir bo’ladi. neytral nuktaning bunday siljisini un kuchlanishi orqali topiladi: (4.2) bu erda: ua, ub, uc - transformator podstansiyasining kompleks faza kuchlanishlari ya, yb, yc -elektr iste’molchi-larning kompleks o’tkazuvchanligi yn - neytral simning kompleks o’tkazuvchanligi. neytralning siljishi kuchlanishning qo’shimcha og’ishiga olib keladi. shu sababli kuchlanish ogishini aniqlashda un kuchlanishni hisobga olish zarur. tajriba qurilmasining tavsifi 1-rasmdagi tajriba qurilmasining sxemasida chiziqli va nochiziqli yuklamaga ega bo’lgan korxonaning elektr ta’minoti sistemasining modeli tasvirlangan va unga filtr kompensatsiyalovchi qurilmalar ishlatilishi mo’ljallangan. energotizim bilan bog’lanish liniyasi t1 transformator orqali amalga oshiriladi. (yuqori kuchlanishli chulg’am yulduz sxemasi bo’yicha ulangan va tarmoqqa av avtomati k uzgich orqali ulangan, quyi kuchlanish chulg’amlarining uchlari “avs” va oxirlari “xyz” stendning oldingi paneliga chiqarilgan). r1, r2, r3, r0 qarshiliklar va r5, l nochiziqli yuklamalarni chulg’amlariga ulash v1, v2, v3, v0 avtomat o’zgichlar orqali amalga oshiriladi. chiziqli va nochiziqli yuklamalar qayta ulagich p1 yordamida ulanadi. filtrli …

4 / 9

formatsiyalash koeffitsienti 20/5 bo’lgan tok transformatori yordamida ulangan. ossillograf chiziqli va nochiziq yuklamalarda kuchlanish chizig’ining shaklini ko’rsatadi. fkuning samarador-ligi a6 milliampermetri yordamida nazorat qilinadi. r5l nochiziq yuklamasi (uning tokining qiymati a7 ampermetri orqali nazorat qilinadi) to’g’rilagich qurilmasi (v4) orqali t2 va t3 transformatorlariga ulanadi. t2 transformator tarmokka p1 qayta ulagich (uzib-ulagich) orqali, t3 transformator esa p1 va p2 qayta ulagich orqali ulanadi. a5 ampermetri t2 transformatorning kk (nn) tomonidagi tok qiymatini nazorat qilish uchun hizmat qiladi. tajriba ishini bajarish uchun topshiriqlar 1. har xil rejimli nosimmetrik yuklama uchun transformatorning ikkilamchi cho’lg’ami "yulduz" va "uchburchak" sxemasi bo’yicha ulangan holatda nosimmetriklik koeffitsien-tini aniqlash. 2. neytral nuktaning siljish kuchlanishini aniqlash. tajriba ishini bajarish tartibi va uslubi i. nosimmetrik koeffitsientini aniqlash. 1) p1 qayta ulagich “pn” holatiga qo’yiladi. 3-rasmdagi sxema yig’iladi. v1, v2, v3 va v0 o’zgichlar uziladi. v2 voltmetr yordamida liniya kuchlanishlari uab, ubc, uca lar o’lchanadi (ulchash nuqtalari a, v, s). 2-rasmdagi …

5 / 9

lmalarning va apparatlarning texnik ko’rsatkichlarini yozib olinadi. 4.1 – rasm. neytral nuqtaning siljish kuchlanishini aniqlash sxemasi. ii. neytral nuqtaning siljish kuchlanishini aniqlash. 1) 4.1-rasmdagi sxema yig’iladi. elektr iste’molchilari (r1, r2, r3) uzilgan holatda tarmoqning faza kuchlanishlari o’lchanadi. ua, ub, uc (o’lchash nuqtasi ab0, bb0, cc0 ) faza va nol simning o’tkazuvchanligi hisoblanadi (ga, gb, gc, gn). hisoblash va o’lchash natijalari 2-jadvalga kiritiladi. 2) v0 uzgichi orqali r0 qarshilik va v1, v2, v3 uzgichlari orqali r1, r2, r3 elektr iste’molchilarini ulash orqali notekis faza yuklamalari yuzaga keltiriladi. faza toklari (a1, a2, a3 va a4) va iste’molchilarning ua, ub, uc faza kuchlanishlari o’lchanadi. (o’lchash nuqtalari pi4, pi5, pi6) va tarmoqning faza kuchlanishlari ua, ub, uc o’lchanadi (o’lchash nuqtasi av0, vv0, sv0). iste’molchining faza o’tkazuvchanligi (ga, gb, gc) nol simning o’tkazuvchanligi g0 va faza kuchlanishlarining og’ishi u hisoblanadi. 3) neytral simning qarshiligi r0ning 3-4 ta qiymati uchun faza toklari (a1, a2, a3 va …
