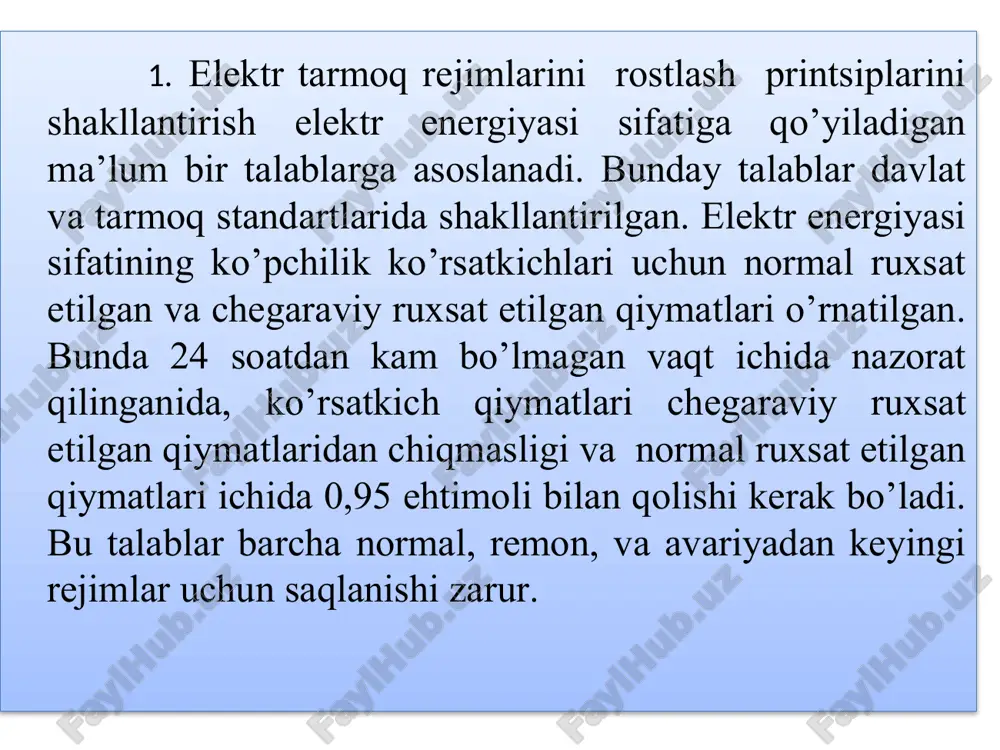

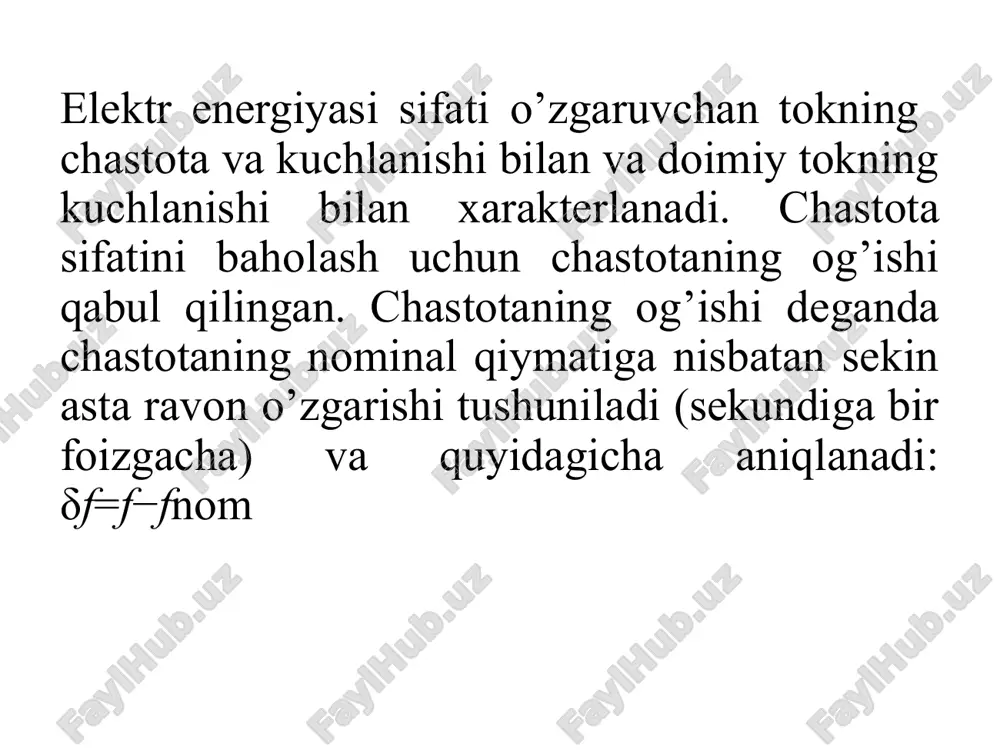

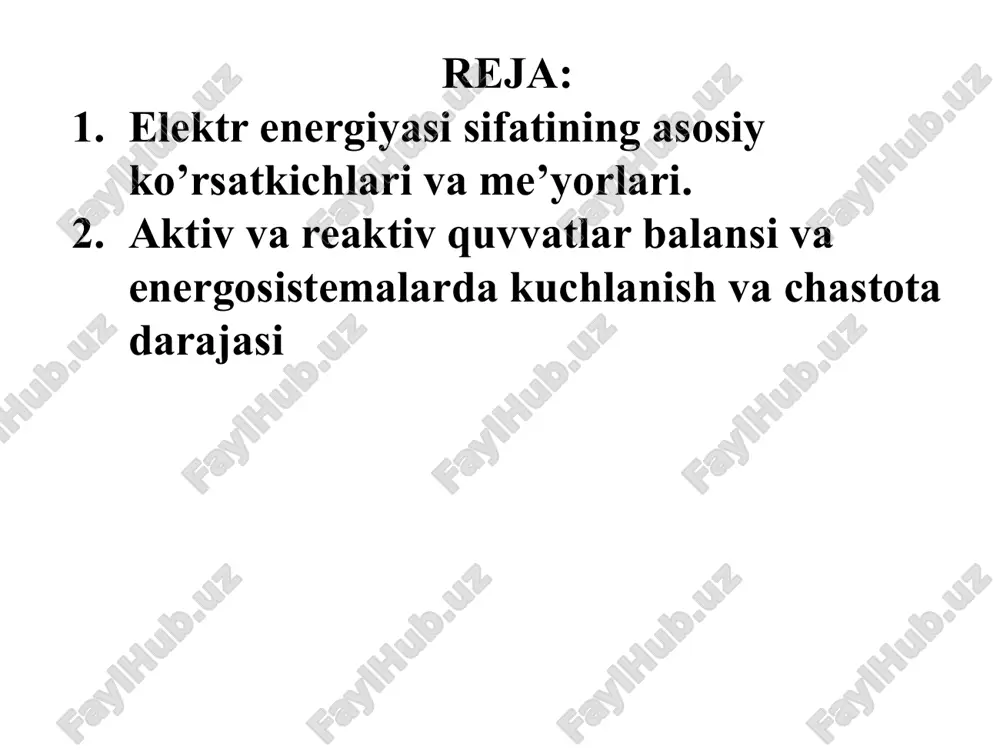

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 7,8 ma’ruza. elektr energiyasining sifat ko’rsatkichlari va me’yorlari. fan: elektr tarmoqlari va tizimlari 1 reja: elektr energiyasi sifatining asosiy ko’rsatkichlari va me’yorlari. aktiv va reaktiv quvvatlar balansi va energosistemalarda kuchlanish va chastota darajasi 1. elektr tarmoq rejimlarini rostlash printsiplarini shakllantirish elektr energiyasi sifatiga qo’yiladigan ma’lum bir talablarga asoslanadi. bunday talablar davlat va tarmoq standartlarida shakllantirilgan. elektr energiyasi sifatining ko’pchilik ko’rsatkichlari uchun normal ruxsat etilgan va chegaraviy ruxsat etilgan qiymatlari o’rnatilgan. bunda 24 soatdan kam bo’lmagan vaqt ichida nazorat qilinganida, ko’rsatkich qiymatlari chegaraviy ruxsat etilgan qiymatlaridan chiqmasligi va normal ruxsat etilgan qiymatlari ichida 0,95 ehtimoli bilan qolishi kerak bo’ladi. bu talablar barcha normal, remon, va avariyadan keyingi rejimlar uchun saqlanishi zarur. elektr energiyasi sifati o’zgaruvchan tokning chastota va kuchlanishi bilan va doimiy tokning kuchlanishi bilan xarakterlanadi. chastota sifatini baholash uchun chastotaning og’ishi qabul qilingan. chastotaning og’ishi deganda chastotaning nominal qiymatiga …

2 / 19

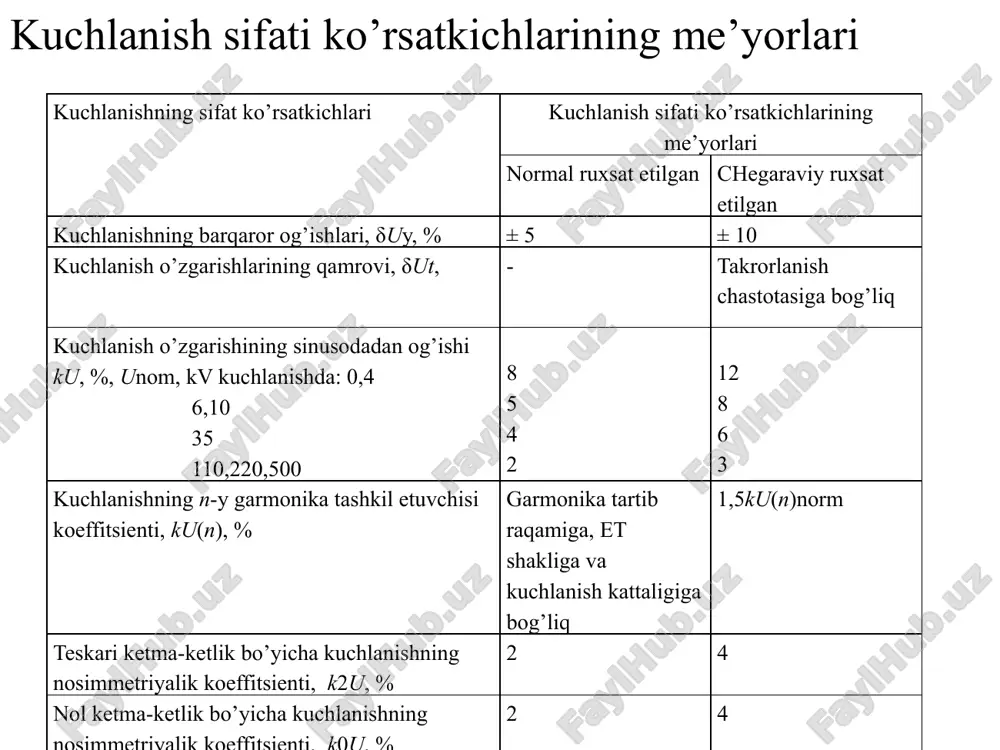

metriyalik koeffitsienti, k2u, % 2 4 nol ketma-ketlik bo’yicha kuchlanishning nosimmetriyalik koeffitsienti, k0u, % 2 4 kuchlanishning sakrash davomiyligi, δtp, sek - 30 kuchlanish sifati ko’rsatkichlarining me’yorlari kuchlanish tebranishining ruxsat etilgan qamrov miqdorlari uning paydo bo’lish chastotasiga qarab belgilanadi. kuchlanish tebranishining paydo bo’lish chastotasi ortgan sari ruxsat etilgan qamrov miqdori kamaya boradi. kuchlanish tebranishini baholash uchun yana fliker dozasi degan tushuncha qabul qilingan. fliker dozasi inson organizmining belgilangan vaqt ichida flikerning ta’siri o’lchovi sifatida xarakterlanadi. bunda fliker so’zi inson organizmining kuchlanish o’zgarishi oqibatida bo’ladigan yorug’lik oqimi to’lqinlari o’zgarishlariga sub’ektiv ta’sirlanishi tushuniladi. kuchlanishning nosinusoidalligi uning davriy o’zgarishlarining sinusoidadan farqliligi bilan baholanadi 6.2-rasm. kuchlanishning nosinusoidalligi. kuchlanish nosinusoidalligining paydo bo’lishi elektr tarmoqda nochiziqli elementlar borligi bilan tushuntiriladi. ularga yuklanib ishlayotgan elektromagnit qurilmalar, hamda sanoat korxonalarining boshqa chastotali tokda ishlaydigan to’g’irlash qurilmalari, elektrlashtirilgan temir yo’l transporti va boshqalar misol bo’ladi. elektr tarmoqda nosinusoidallik bo’lsa, tarmoq elementlaridan qator nomutanosibliklar tug’diruvchi yuqori garmonikali toklar oqib o’tadi: …

3 / 19

ng tasodifan turlicha ulanib qolishi (ehtimollik simmetriya) bilan yuzaga kelishi mumkin. natijada har xil fazalarda turlicha yuklama bo’lib, ularda kuchlanishlar pasayishi turlicha bo’ladi, buning oqibatida tarmoq uzellarida fazalardagi kuchlanishlar bir birdan farq qiladi. yirik bir fazali iste’molchilari bo’lgan tarmoqlarda, masalan kommunal maishiy iste’molchilarda, nosimmetriya katta bo’ladi. yana kuchlanish sifatini baholovchi ko’rsatkichlar sifatida kuchlanishning sinishi olinadi. bu kuchlanishning 0,9unom darajasidan keskin pasayib ketishi va ma’lum vaqt ichida yana tiklanishi. kuchlanish qiymatining bunday keskin o’zgarishiga elektr tarmoqdagi o’zgarishlar sabab bo’ladi. eng birinchi sabab tarmoqdagi qisqa tutashuvlar bo’ladi. elektr tarmoqdagi muddatli qisqa tutashuvlarga yo’l qo’yilmaydi, chunki bunda kuchlanish keskin pasayib, tok keskin oshib ketadi, bu esa iste’molchilar uchun katta xavf tug’diradi, ularning faoliyati izdan chiqadi. shu sababli kuchlanish provalida kuchlanish pasayisining davomiyligi katta rol o’ynaydi. 6.4-rasm. kuchlanishning 0,9unom darajasidan keskin pasayib ketishi va tiklanishi. kuchlanishning sifati yana kuchlanish impulsi kattaligi bilan ham xarakterlanadi, kuchlanish impulsi atmosferaviy va kommutatsiyaviy o’takuchlanishlar bilan xarakterlanadi. bundan tashqari …

4 / 19

yasiz, va samarali rejimlarda ishlab turishi uchun chastota sifatiga qattiq talablar qo’yiladi va chastotaning og’ishi, elektr vaqtini og’ishi va chastotaning tebranishi kabi ko’rsatkichlar bilan baholanadi. 6.5-rasm. aktiv va reaktiv quvvatning chastotaga bog’liqlik grafigi. lekin chastotaning kamayishi, generatsiya quvvati rezervi bo’lmagan vaziyatda, butun issiqlik elektr stantsiyalar quvvatining pasayishiga olib kelar edi (3-4 egri chiziq). shu sababli generatsiya bo’layotgan quvvat bilan iste’mol qilinayotgan quvvat orasidagi farq ortadi, bu esa chastotaning yana kamayib ketishiga olib keladi (1-5 egri chiziq). chastota kattaligi kritik nuqtaga fk yetganida issiqlik elektr stantsiyalar quvvatining pasayishi 0 gacha boradi va chastota keskin pasayib ketadi (4–6 va 5–7 egri chiziqlar). chastotaning pasayish quyuni (lavina) yuzaga keladi. bunday sistemada ishlab turgan dvigatellar va generatorlar, keskin tormozlanadi 6.6-rasm. aktiv quvvat rezervi bo’lmagan xolda sistema parametrlarining o’zgarishi: a – quvvatning o’zgarishi; b – chastotaning o’zgarishi. tekshirish uchun savollar. 1. elektr energiyasining sifat ko’rsatkichlarini sanang? 2. chastota sifati qanday baholanadi? 3. kuchlanish sifati qanday …

5 / 19

ektr erergiyasini uzatish va taqsimlash. o'quv qo'llanma, t.: tiqxmmi, 2020.- 367 b. 3.e.michalides. alternative energy sources 2012. 448 s. 4. william a. chisholm, electrical design of overhead power transmission lines. new york, chicago, san francisco, 2013. 368 s. e’tiboringiz uchun rahmat raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti, elektron manzil: arakhmatov@mail.ru 19 image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.emf image9.emf /docprops/thumbnail.jpeg
