автоматлаштириш системаларининг принципиал схемаларини лойиҳалаштириш

DOCX 831,7 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

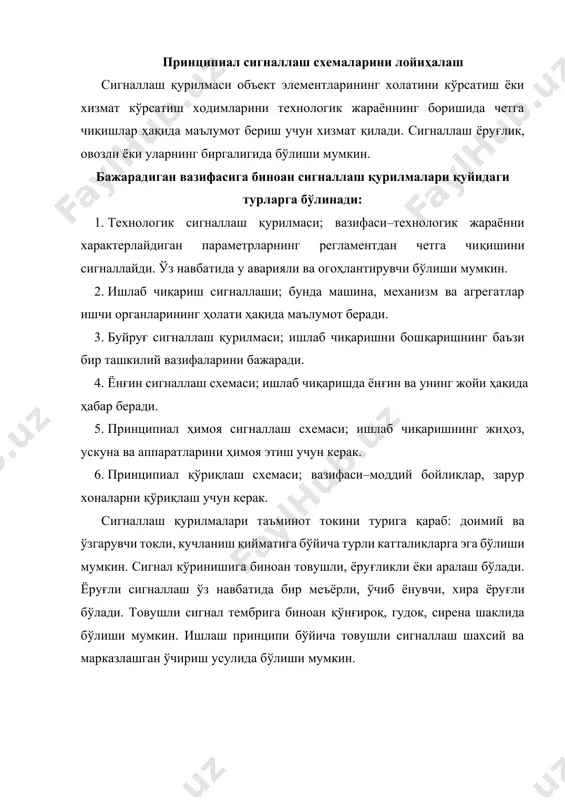

1538462329_72435.docx автоматлаштириш системаларининг принципиал схемаларини лойиҳалаштириш режа: 1. принципиал сигналлаш схемаларининг турлари ва уларни лойиҳалаш. 2. принципиал бошқариш, ҳимоя ва блокировка схемаларини тузиш. 3. принципиал пневматик схемалар; умумий тушунчалар, асосий талаблар, шартли график ифодалаш. принципиал сигналлаш схемаларини лойиҳалаш сигналлаш қурилмаси объект элементларининг холатини кўрсатиш ёки хизмат кўрсатиш ходимларини технологик жараённинг боришида четга чиқишлар ҳақида маълумот бериш учун хизмат қилади. сигналлаш ёруғлик, овозли ёки уларнинг биргалигида бўлиши мумкин. бажарадиган вазифасига биноан сигналлаш қурилмалари қуйидаги турларга бўлинади: 1. технологик сигналлаш қурилмаси; вазифаси–технологик жараённи характерлайдиган параметрларнинг регламентдан четга чиқишини сигналлайди. ўз навбатида у аварияли ва огоҳлантирувчи бўлиши мумкин. 2. ишлаб чиқариш сигналлаши; бунда машина, механизм ва агрегатлар ишчи органларининг ҳолати ҳақида маълумот беради. 3. буйруғ сигналлаш қурилмаси; ишлаб чиқаришни бошқаришнинг баъзи бир ташкилий вазифаларини бажаради. 4. ёнғин сигналлаш схемаси; ишлаб чиқаришда ёнғин ва унинг жойи ҳақида ҳабар беради. 5. принципиал ҳимоя сигналлаш схемаси; ишлаб чиқаришнинг жиҳоз, ускуна ва аппаратларини ҳимоя этиш учун керак. …

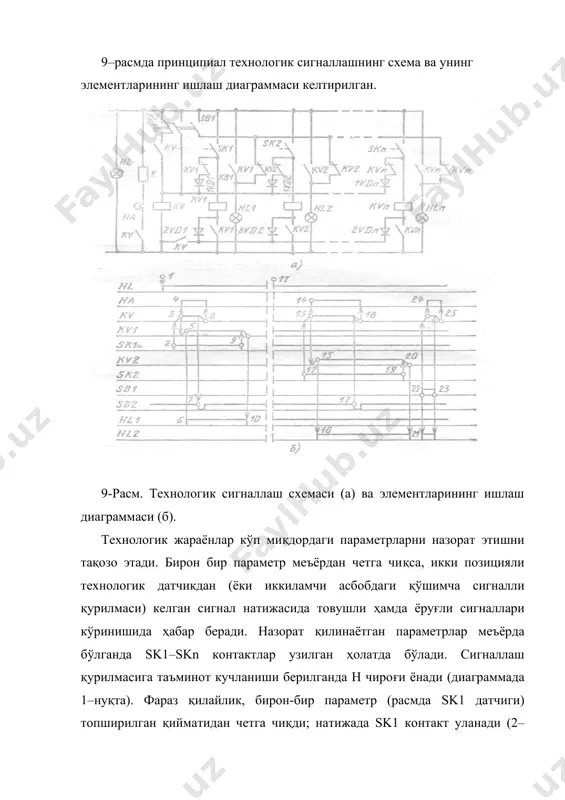

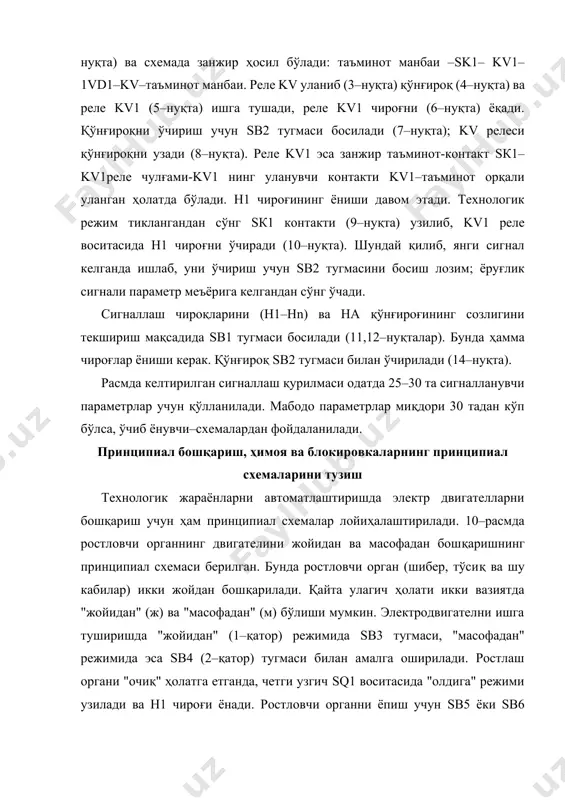

а элементларининг ишлаш диаграммаси (б). технологик жараёнлар кўп миқдордаги параметрларни назорат этишни тақозо этади. бирон бир параметр меъёрдан четга чиқса, икки позицияли технологик датчикдан (ёки иккиламчи асбобдаги қўшимча сигналли қурилмаси) келган сигнал натижасида товушли ҳамда ёруғли сигналлари кўринишида ҳабар беради. назорат қилинаётган параметрлар меъёрда бўлганда sk1–skn контактлар узилган ҳолатда бўлади. сигналлаш қурилмасига таъминот кучланиши берилганда н чироғи ёнади (диаграммада 1–нуқта). фараз қилайлик, бирон-бир параметр (расмда sk1 датчиги) топширилган қийматидан четга чиқди; натижада sk1 контакт уланади (2–нуқта) ва схемада занжир ҳосил бўлади: таъминот манбаи –sk1– kv1–1vd1–kv–таъминот манбаи. реле kv уланиб (3–нуқта) қўнғироқ (4–нуқта) ва реле kv1 (5–нуқта) ишга тушади, реле kv1 чироғни (6–нуқта) ёқади. қўнғироқни ўчириш учун sв2 тугмаси босилади (7–нуқта); kv релеси қўнғироқни узади (8–нуқта). реле kv1 эса занжир таъминот-контакт sк1– kv1реле чулғами-kv1 нинг уланувчи контакти kv1–таъминот орқали уланган ҳолатда бўлади. н1 чироғининг ёниши давом этади. технологик режим тиклангандан сўнг sк1 контакти (9–нуқта) узилиб, kv1 реле воситасида н1 чироғни ўчиради …

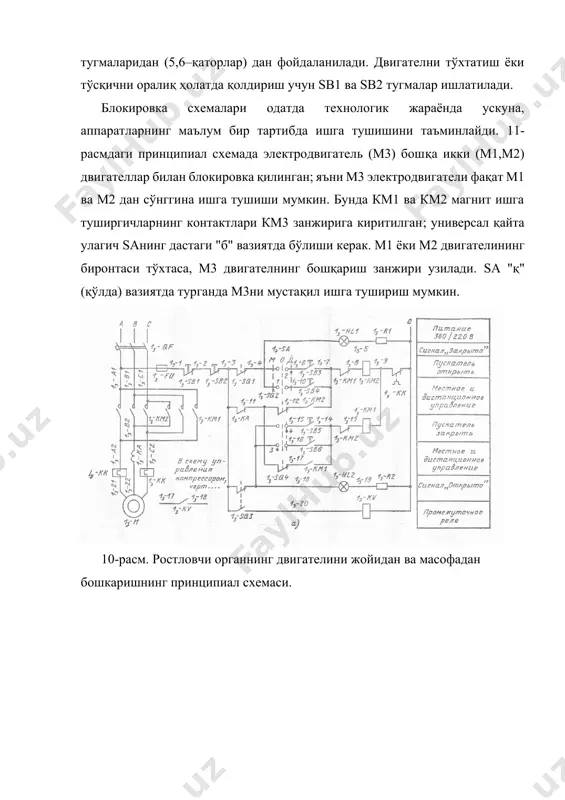

шқаришнинг принципиал схемаси берилган. бунда ростловчи орган (шибер, тўсиқ ва шу кабилар) икки жойдан бошқарилади. қайта улагич ҳолати икки вазиятда "жойидан" (ж) ва "масофадан" (м) бўлиши мумкин. электродвигателни ишга туширишда "жойидан" (1–қатор) режимида sв3 тугмаси, "масофадан" режимида эса sв4 (2–қатор) тугмаси билан амалга оширилади. ростлаш органи "очиқ" ҳолатга етганда, четги узгич sq1 воситасида "олдига" режими узилади ва н1 чироғи ёнади. ростловчи органни ёпиш учун sв5 ёки sв6 тугмаларидан (5,6–қаторлар) дан фойдаланилади. двигателни тўхтатиш ёки тўсқични оралиқ ҳолатда қолдириш учун sв1 ва sв2 тугмалар ишлатилади. блокировка схемалари одатда технологик жараёнда ускуна, аппаратларнинг маълум бир тартибда ишга тушишини таъминлайди. 11-расмдаги принципиал схемада электродвигатель (м3) бошқа икки (м1,м2) двигателлар билан блокировка қилинган; яъни м3 электродвигатели фақат м1 ва м2 дан сўнггина ишга тушиши мумкин. бунда км1 ва км2 магнит ишга туширгичларнинг контактлари км3 занжирига киритилган универсал қайта улагич sанинг дастаги "б" вазиятда бўлиши керак. м1 ёки м2 двигателининг биронтаси тўхтаса, м3 двигателнинг бошқариш …

ташади. ижро механизм клапани нормал очиқ (но) ёки нормал берк (нб) типлигига қараб, буғ оқимини тўла ёпиш ва очиши мумкин. объектдаги босим регламент талаби қийматига эришганда реленинг в камерасидаги босим пасайиб, схема дастлабки ҳолатига қайтади. 12-расм. принципиал ҳимоя схемаси принципиал пневматик схемаларни тузиш принципиал пневматик схемалар қурилманинг барча элементларини ва улар орасидаги боғланишларни ифода этади. бу схема асосида бошқа ҳужжатлар тайёрланади, шунингдек, қурилманинг ишлаш принципи бўйича кенг маълумот бериши керак. пневматик воситаларни шартли график ва ҳарфий белгиланиши меъёрий ҳужжатлар билан регламентлаштирилмагани туфайли, одатда, бу воситаларни соддалаштирилган ҳолатда тўғри тўртбурчак кўринишида чизилади. уларни ички қисмига ёки ён томонига қисқартирилган белгиси қўйилади (13–расм). умумий ҳолатда принципиал пневматик схемаларда қуйидаги маълумотлар бўлиши лозим: 1. функционал қисмга (ростлаш, назорат ва шу кабилар) тегишли бўлган барча автоматлаштириш воситалари; 2. трубали алоқа йўллари (таъминот, буйруғ); 3. автоматлаштириш воситаларининг шартли белгилаш жадвали; 4. барча воситалар рўйҳати; 5. тушунтириш ёзувлари; 6. шу схемага тегишли бўлган чизмалар рўйҳати; схема …

автоматлаштириш системаларининг принципиал схемаларини лойиҳалаштириш - Page 5
