автоматлаштириш системаларини таъмирлаш. автоматлаштириш системаларининг элементларини таъмирлаш

PPTX 459.7 KB Free download

Page preview (5 pages)

Scroll down 👇

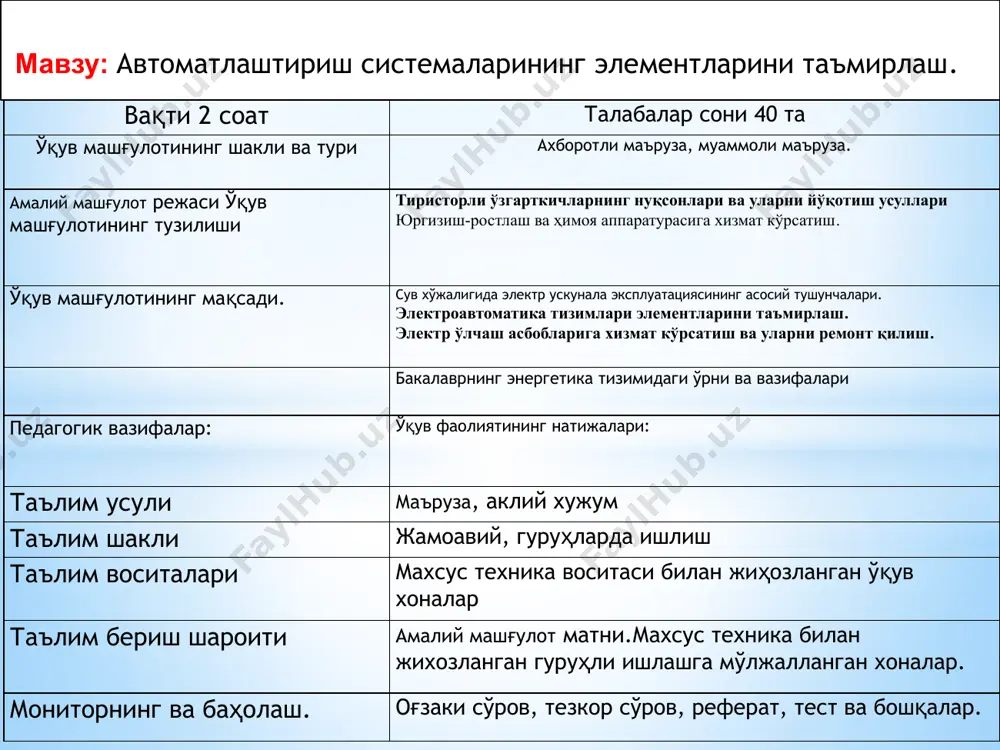

1625129491.pptx а) б) 13.1-расм. рт-40 типли электромеханик ток релесини (а) ва рн -50 типли кучланиш релесини (б) текшириш схемалари а) б) 13.1-расм. рт-40 типли электромеханик ток релесини (а) ва рн-50 типли кучланиш релесини (б) текшириш схемалари image2.png image1.png 13.4-расм. уч фазали нолли схемада икки нурли осциллограф билан фазалаш: а-улаш схемаси, б-фазалар ва бошқарувчи импульслар алмашиб келишининг вақт диаграммалари, в -юк эгри чизиғининг вақт диаграммаси 13.4-расм. уч фазали нолли схемада икки нурли осциллограф билан фазалаш: а-улаш схемаси, б-фазалар ва бошқарувчи импульслар алмашиб келишининг вақт диаграммалари, в-юк эгри чизиғининг вақт диаграммаси image1.png /docprops/thumbnail.jpeg фан: электр ёритиш ва нурлатиш. мавзу:паст босимли люминесцент лампалар. фан: электр ускуналар эксплуатацияси ва таъмирлаш . мавзу: автоматлаштириш системаларини таъмирлаш. автоматлаштириш системаларининг элементларини таъмирлаш. вақти 2 соат талабалар сони 40 та ўқув машғулотининг шакли ва тури ахборотли маъруза, муаммоли маъруза. амалий машғулот режаси ўқув машғулотининг тузилиши тиристорли ўзгарткичларнинг нуқсонлари ва уларни йўқотиш усуллари юргизиш-ростлаш ва ҳимоя аппаратурасига хизмат кўрсатиш. …

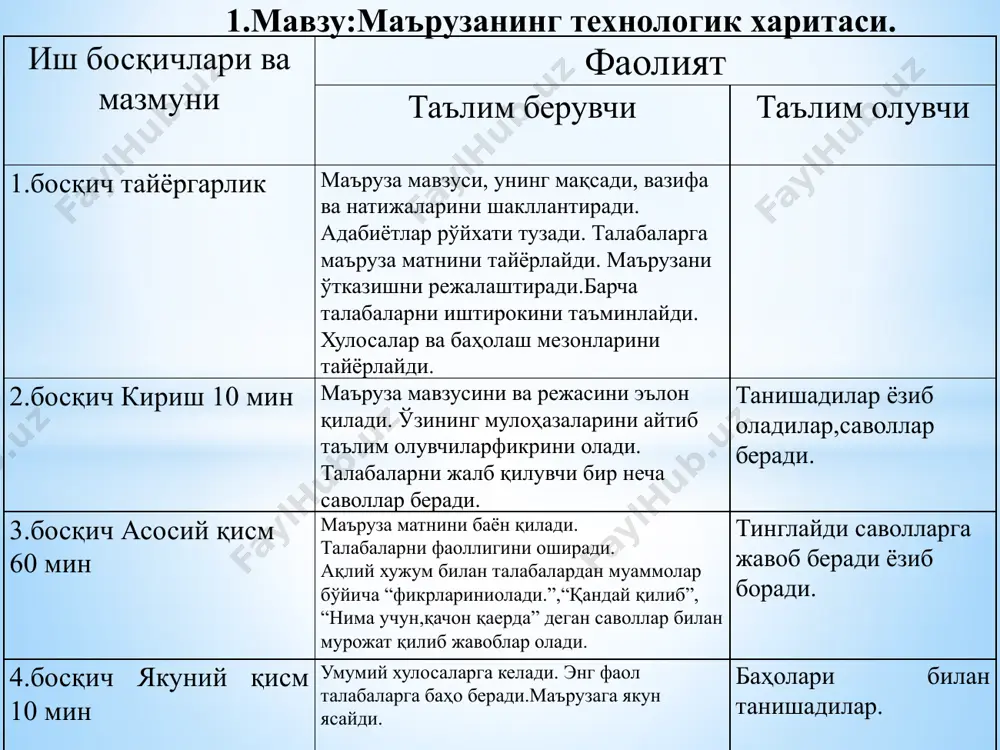

м олувчи 1.босқич тайёргарлик маъруза мавзуси, унинг мақсади, вазифа ва натижаларини шакллантиради. адабиётлар рўйхати тузади. талабаларга маъруза матнини тайёрлайди. маърузани ўтказишни режалаштиради.барча талабаларни иштирокини таъминлайди. хулосалар ва баҳолаш мезонларини тайёрлайди. 2.босқич кириш 10 мин маъруза мавзусини ва режасини эълон қилади. ўзининг мулоҳазаларини айтиб таълим олувчиларфикрини олади. талабаларни жалб қилувчи бир неча саволлар беради. танишадилар ёзиб оладилар,саволлар беради. 3.босқич асосий қисм 60 мин маъруза матнини баён қилади. талабаларни фаоллигини оширади. ақлий хужум билан талабалардан муаммолар бўйича “фикрлариниолади.”,“қандай қилиб”, “нима учун,қачон қаерда” деган саволлар билан мурожат қилиб жавоблар олади. тинглайди саволларга жавоб беради ёзиб боради. 4.босқич якуний қисм 10 мин умумий хулосаларга келади. энг фаол талабаларга баҳо беради.маърузага якун ясайди. баҳолари билан танишадилар. 1.мавзу:маърузанинг технологик харитаси. режа: 2. юргизиш-ростлаш ва ҳимоя аппаратурасига хизмат кўрсатиш. 3. электр ўлчаш асбобларига хизмат кўрсатиш ва уларни ремонт қилиш. 1. тиристорли ўзгарткичларнинг нуқсонлари ва уларни йўқотиш усуллари. кириш мустақил республикамиз халқ хўжалиги тармоқларининг, шу жумладан қишлоқ ва …

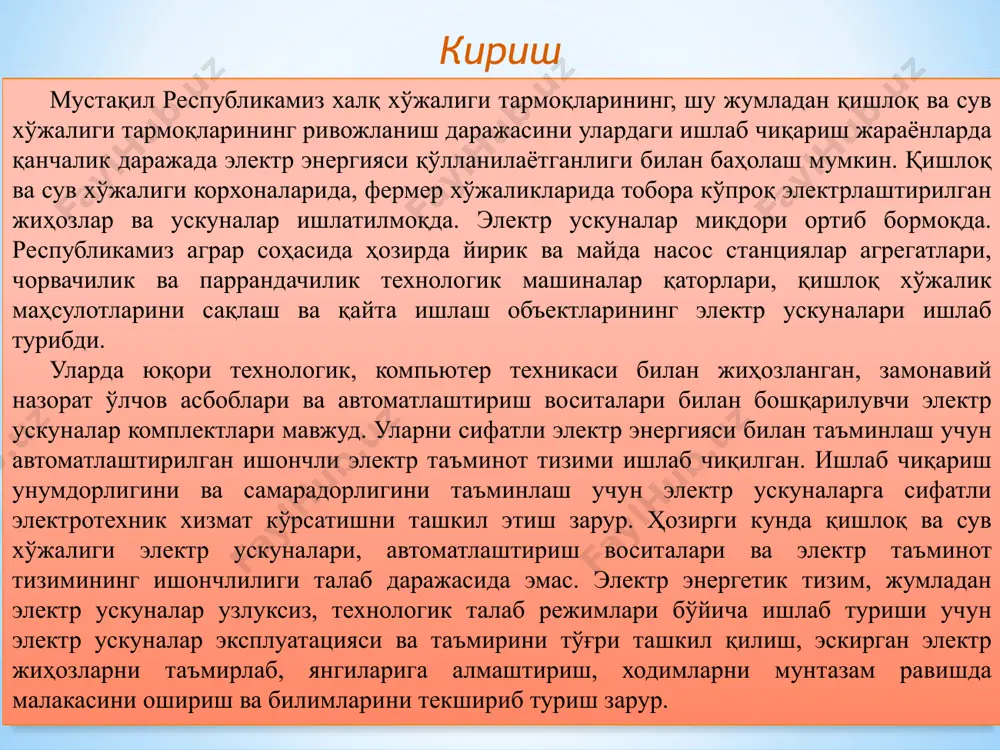

ар комплектлари мавжуд. уларни сифатли электр энергияси билан таъминлаш учун автоматлаштирилган ишончли электр таъминот тизими ишлаб чиқилган. ишлаб чиқариш унумдорлигини ва самарадорлигини таъминлаш учун электр ускуналарга сифатли электротехник хизмат кўрсатишни ташкил этиш зарур. ҳозирги кунда қишлоқ ва сув хўжалиги электр ускуналари, автоматлаштириш воситалари ва электр таъминот тизимининг ишончлилиги талаб даражасида эмас. электр энергетик тизим, жумладан электр ускуналар узлуксиз, технологик талаб режимлари бўйича ишлаб туриши учун электр ускуналар эксплуатацияси ва таъмирини тўғри ташкил қилиш, эскирган электр жиҳозларни таъмирлаб, янгиларига алмаштириш, ходимларни мунтазам равишда малакасини ошириш ва билимларини текшириб туриш зарур. тиристорли ўзгарткичларнинг нуқсонлари ва уларни йўқотиш усуллари теристорли ўзгарткич агрегатларининг бошқариш, ҳимоя ва сигнализация системасидаги нуқсонлар ва уларни бартараф қилиш усуллари ўзгарткичларнинг техник тавсифларида ҳамда уларни ишлатишга доир инструкцияларда кўрсатилади. энг кўп учрайдиган нуқсонларнинг сабаблари ва уларни бартараф қилиш усуллари 13.1-жадвалда келтирилган. 13.1-жадвал тиристорли ўзгарткичларнинг нуқсонлари ва бартараф қилиш йўллари нуқсон нуқсонни пайдо бўлиш сабаби бартараф қилиш усули таъминлаш тизими манбаларида …

а сигнализация тизими бузилган. арт бузилган. алоҳида бошқариш узели бузилган. импульс-фазали бошқариш тизими бузилган. арт нинг ток ростлагичини шунтлаши текширилади (унинг киришида сигнал бўлмаганда чиқишида кучланиш бўлмайди) . нуқсон ҳимоя ва сигнализация тизими (хст) индикациясига биноан йўқотилади. арт ни созлаш сифати ва нуқсони текширилади. алоҳида бошқариш иши фойда-ланишга доир инструкцияга му-вофиқ текширилади. импульс-фазали бошқариш тизимининг иши текширилади, бошқаришнинг бошланғич бур-чаклари ўрнатилади. юргизиш-ростлаш ва ҳимоя аппаратурасига хизмат кўрсатиш юргизиш-ростлаш ва ҳимоя аппаратларининг эксплуатациясида улар вақт-вақтида текширилади, ва ростланади, ишдан чиққан узеллари алмаштирилади. уларда аппаратуранинг тайёрланиш характери, ўрнатилиши, энергия таъминотининг ишончлилиги ва шу кабилар ҳисобга олинади. коммутацияловчи аппаратура учун электр контактларнинг ҳолати муҳимдир. контактлар сиртларида оксид пардасининг бўлиши контакт қийинлаштиради ва уларнинг қўшимча қизишига олиб келади. бундан ташқари, ёй вужудга келиши оқибатида юзаларида нотекисликлар пайдо бўлиб, улар контактларнинг бутун сирти билан контактга киришувига тўсқинлик қилади. шунинг учун контактлар оксид пардаси ва руддалардан ҳар доим эгов билан тозалаб турилиши керак. контактларни кумқороз билан …

рилади, контактларнинг зичлиги ва таранглиги текширилади. контакт пружиналари қуйидагича ростланади. юриткич якори ўрнатилади ва ўзакка махкам қисиб, шу ҳолатда қотириб қуйилади, контактлар орасига юпқа қоғоз бўлаги қуйилади. шу ҳолатда контактни динамометр билан тортиб, қоғозни бемалол чиқариб олиш мумкин бўладиган ҳолатга келтирилади. контактларни нормал тортиш қийматлари аппарат паспортида ва справочникларда келтирилади. профилактика ва ростлаш ишларида электр ускуналар тармоқдан узиб қуйиб бажарилади. электр ускуналарни ишлатиш вактида сақлагичлари ишдан чикиб (куйиб) туради. уларни алмаштириш учун фақат мослаштирилган сақлагичлар ва эрувчан қуймалардан фойдаланилади. авариялар ва ёнғинларга йўл қўймаслик учун сақлагич сифатида ҳар хил симлардан ясалган ҳар қандай қуймалардан фойдаланиш ман қилинади. автомат ажратгичларни, уларнинг иссиқлик ва электромагнитли эрувчи қуймаларини профилактик кўрикдан ўтказиш ва ростлаш ишларини электр лаборатория мутахассислари томонидан корхонада ишлаб чиқилган график бўйича бажарилади. текширилгандан кейин автоматлар пломбаланади. тиристорли контакторларда қўзгалувчан механик қисмлар ва контактлар йўқ, шунинг учун улар юқорида айтилган камчиликлардан ҳоли. лекин контакторлар узоқ вақт ишлаганда уларнинг резьбали бирик-малари бўшашади, радиаторлар …
