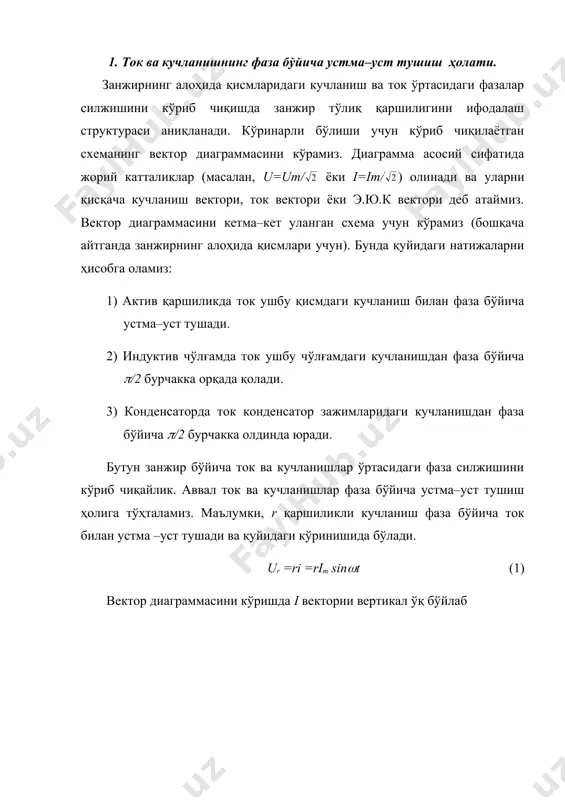

1403960494_49669.doc u i u i j>0 w t i x j>0 0 j p 2 0 i w l j=0 i 1/w c u i r i u i u i j=0 w t 0 0 i w l j i 1/w c u i r i u i u i >j>0 w t i x j>0 0 j p 2 кучланиш ва қаршиликлар учбурчаклари. режа: 1. ток ва кучланишнинг фаза бўйича устма–уст тушиш ҳолати. 2. кучланишнинг токдан ортда қолиши. 3. кучланишнинг токдан олдин кетиши. кучланишлар ва қаршиликлар учбурчаги. 1. ток ва кучланишнинг фаза бўйича устма–уст тушиш ҳолати. занжирнинг алоҳида қисмларидаги кучланиш ва ток ўртасидаги фазалар силжишини кўриб чиқишда занжир тўлиқ қаршилигини ифодалаш структураси аниқланади. кўринарли бўлиши учун кўриб чиқилаётган схеманинг вектор диаграммасини кўрамиз. диаграмма асосий сифатида жорий катталиклар (масалан, u=um/ ёки i=im/ ) олинади ва уларни қисқача кучланиш вектори, ток вектори ёки э.ю.к вектори деб атаймиз. вектор диаграммасини кетма–кет …

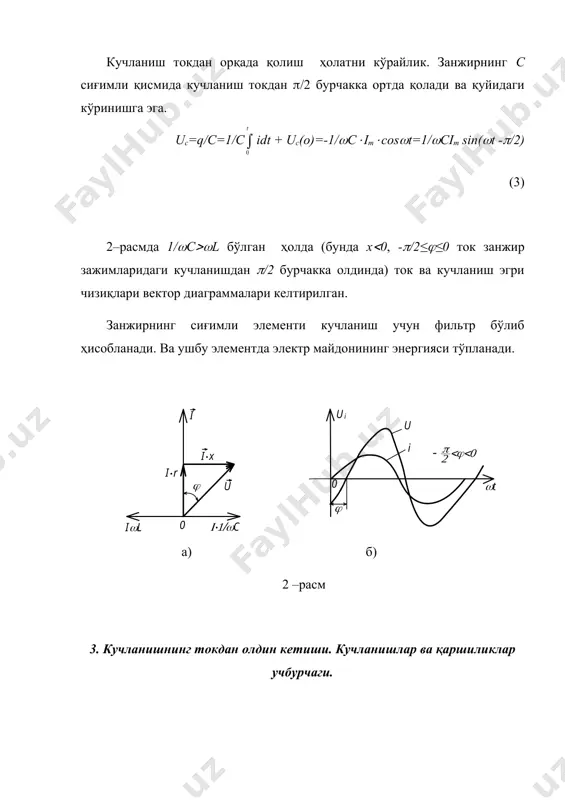

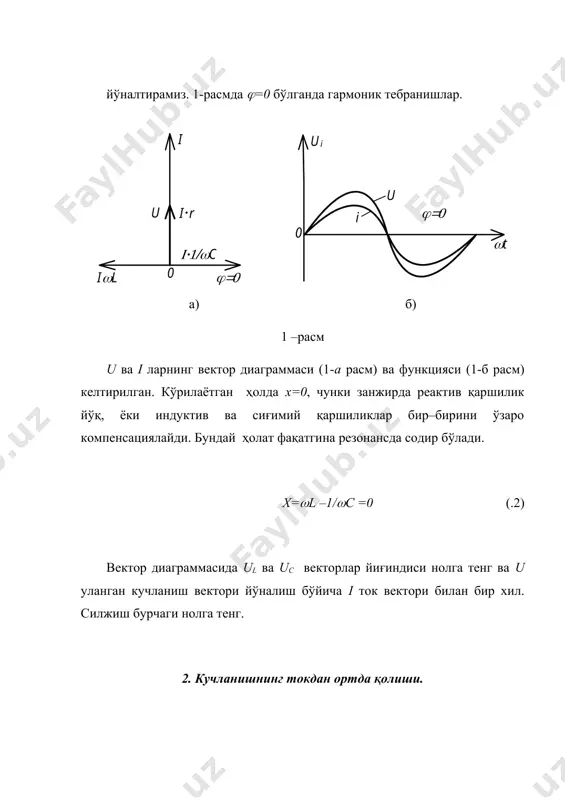

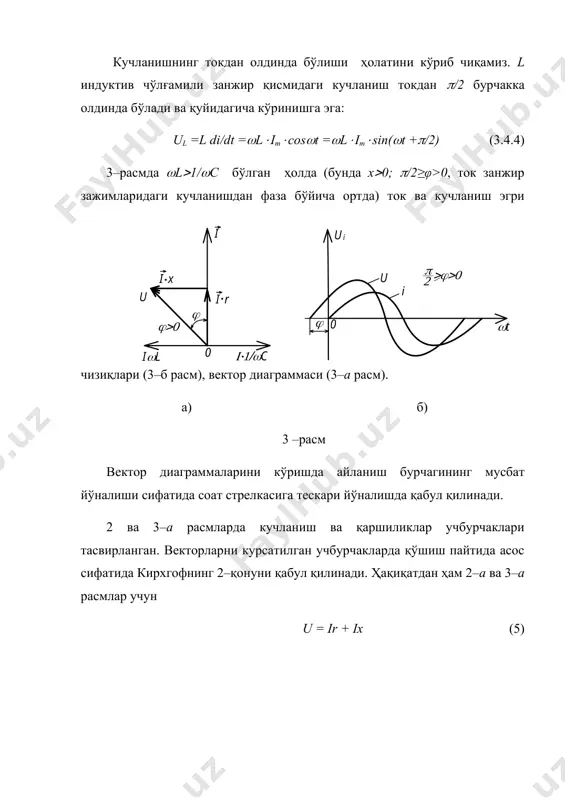

а u уланган кучланиш вектори йўналиш бўйича i ток вектори билан бир хил. силжиш бурчаги нолга тенг. 2. кучланишнинг токдан ортда қолиши. кучланиш токдан орқада қолиш ҳолатни кўрайлик. занжирнинг с сиғимли қисмида кучланиш токдан (/2 бурчакка ортда қолади ва қуйидаги кўринишга эга. uc=q/с=1/с idt + uc(o)=-1/(с(im(cos(t=1/(сim sin((t -(/2) (3) 2–расмда 1/(с((l бўлган ҳолда (бунда x(0, -(/2≤(≤0 ток занжир зажимларидаги кучланишдан (/2 бурчакка олдинда) ток ва кучланиш эгри чизиқлари вектор диаграммалари келтирилган. занжирнинг сиғимли элементи кучланиш учун фильтр бўлиб ҳисобланади. ва ушбу элементда электр майдонининг энергияси тўпланади. a) б) 2 –расм 3. кучланишнинг токдан олдин кетиши. кучланишлар ва қаршиликлар учбурчаги. кучланишнинг токдан олдинда бўлиши ҳолатини кўриб чиқамиз. l индуктив чўлғамили занжир қисмидаги кучланиш токдан (/2 бурчакка олдинда бўлади ва қуйидагича кўринишга эга: ul =l di/dt =(l(im(cos(t =(l(im(sin((t +(/2) (3.4.4) 3–расмда (l(1/(с бўлган ҳолда (бунда x(0; (/2≥φ>0, ток занжир зажимларидаги кучланишдан фаза бўйича ортда) ток ва кучланиш эгри чизиқлари (3–б расм), вектор …

кучланиш ва қаршиликлар учбурчаклари - Page 3

кучланиш ва қаршиликлар учбурчаклари - Page 4

кучланиш ва қаршиликлар учбурчаклари - Page 5
