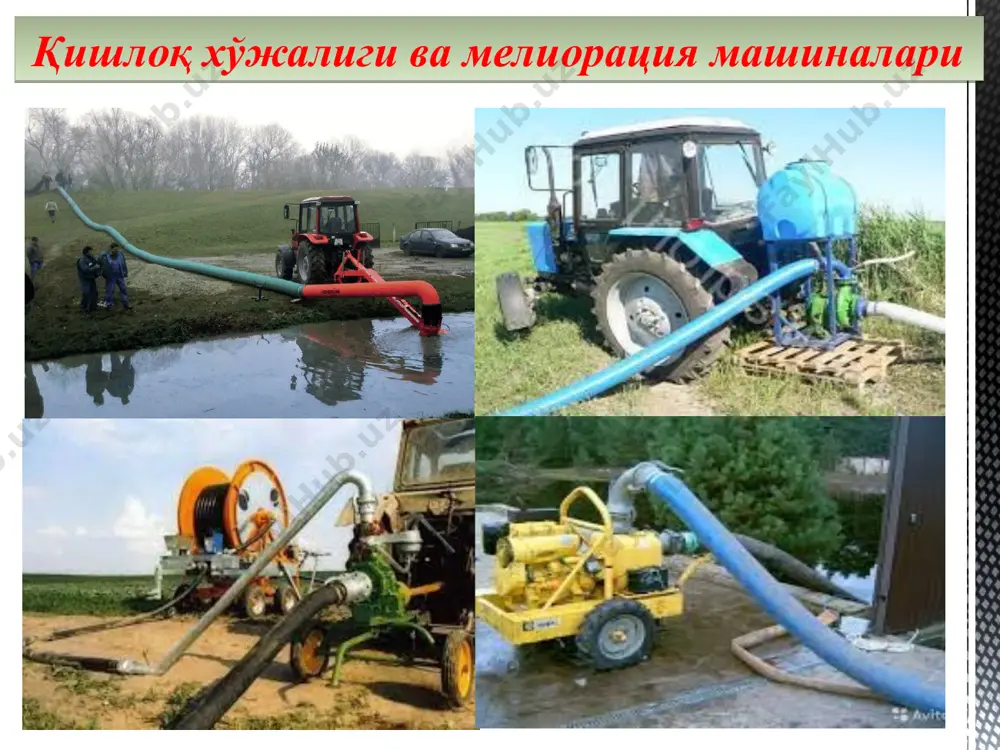

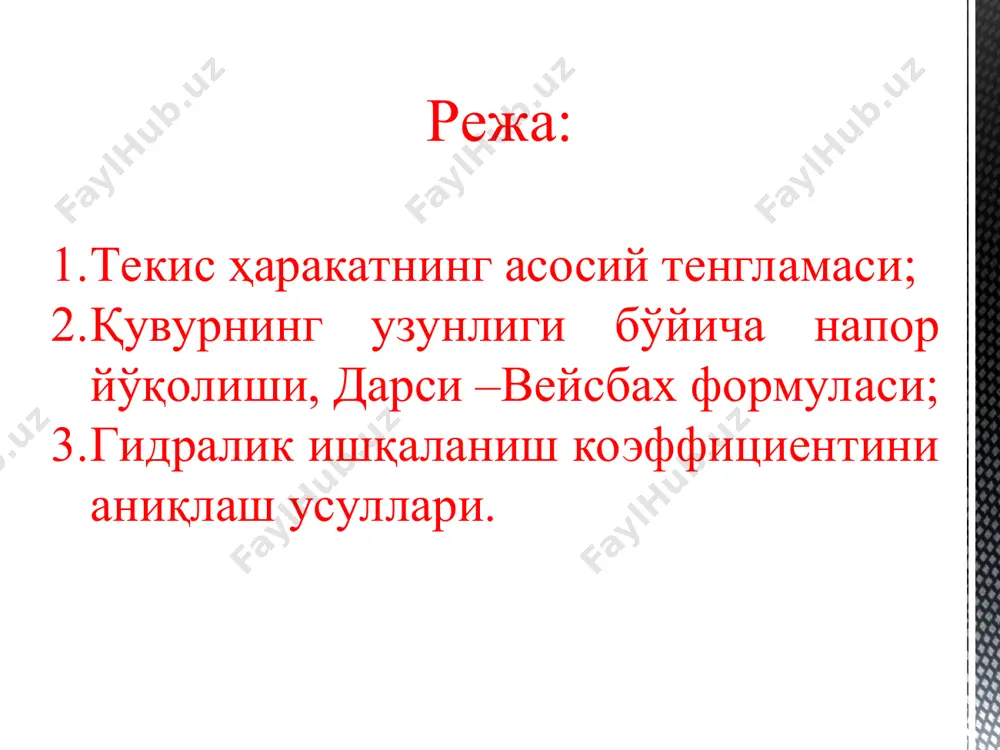

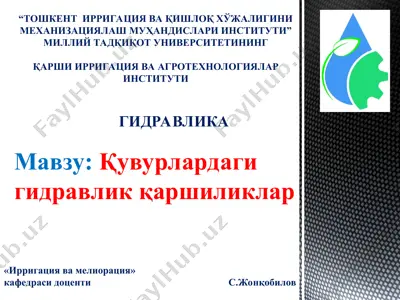

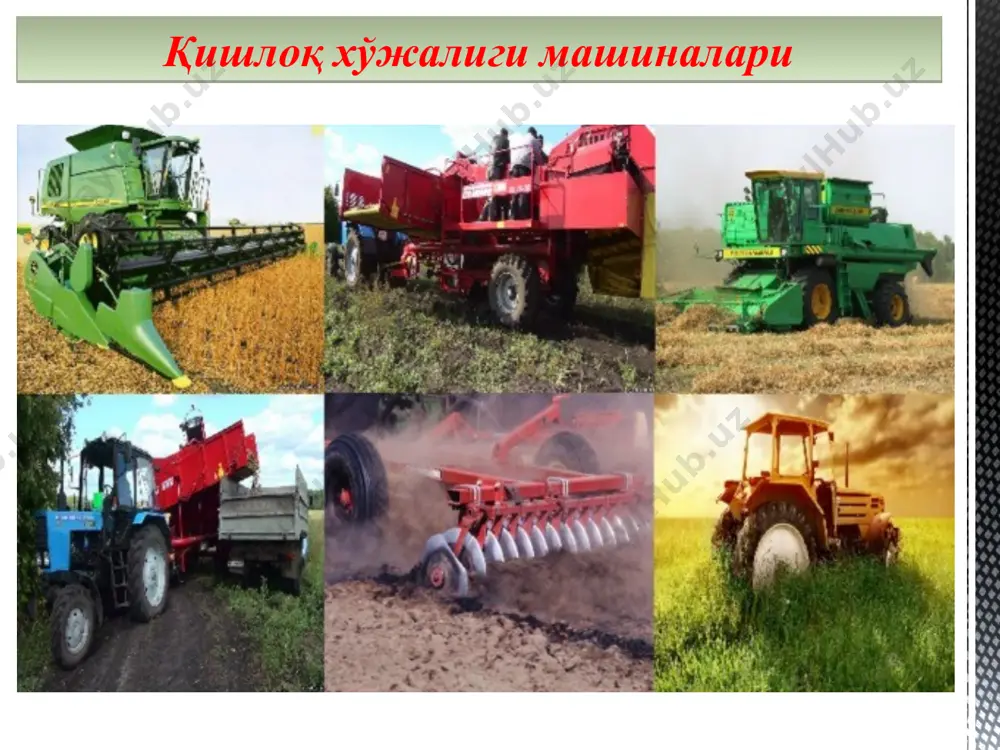

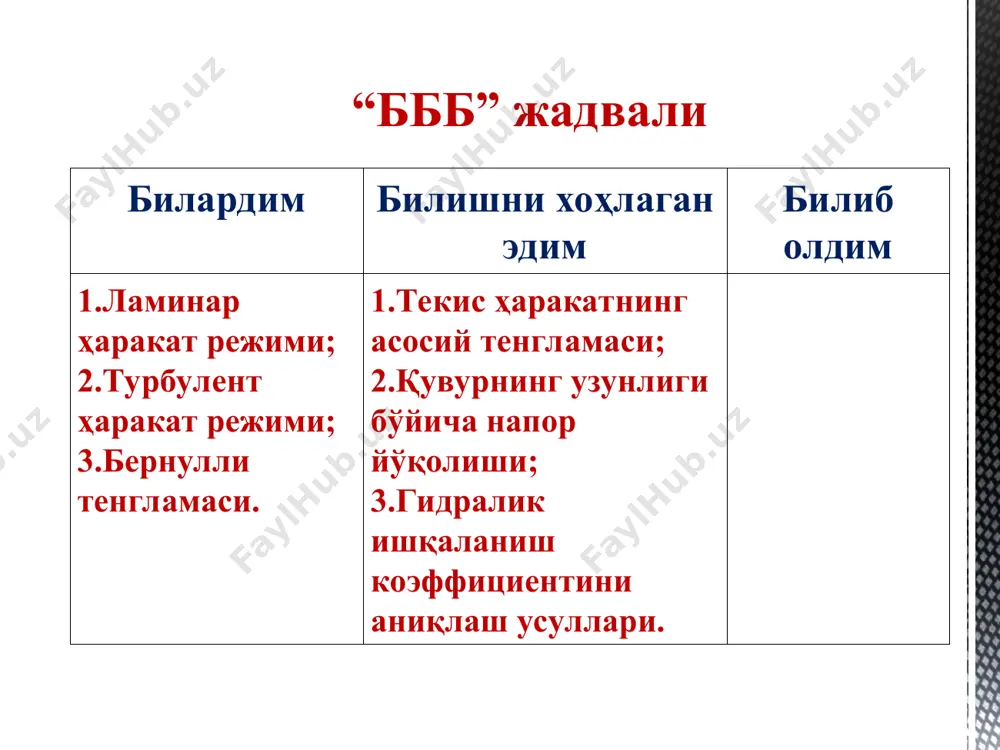

powerpoint presentation мавзу: қувурлардаги гидравлик қаршиликлар «ирригация ва мелиорация» кафедраси доценти с.жонқобилов “тошкент ирригация ва қишлоқ хўжалигини механизациялаш муҳандислари институти” миллий тадқиқот университетининг қарши ирригация ва агротехнологиялар институти гидравлика режа: текис ҳаракатнинг асосий тенгламаси; қувурнинг узунлиги бўйича напор йўқолиши, дарси –вейсбах формуласи; гидралик ишқаланиш коэффициентини аниқлаш усуллари. “ббб” жадвали билардим билишни хоҳлаган эдим билиб олдим 1.ламинар ҳаракат режими; 2.турбулент ҳаракат режими; 3.бернулли тенгламаси. текис ҳаракатнинг асосий тенгламаси; қувурнинг узунлиги бўйича напор йўқолиши; гидралик ишқаланиш коэффициентини аниқлаш усуллари. * қишлоқ хўжалиги машиналари қишлоқ хўжалиги ва мелиорация машиналари гидромашиналар д.бернулли тенгламасида келтирилган напорнинг йўқолиши hf ни ҳисоблаш қувурлар тизимини ҳисоблашда асосий масаласи ҳисобланади. қувурларда напорнинг йўқолиши реал суюқликлар учун д.бернулли тенгламаси: (1) * - қувур узунлиги бўйича йўқолган напор (солиштирма энергия); - маҳаллий қаршиликларда йўқолган напор (солиштирма энергия). бу ерда: (2) умумий ҳолатда қувурларда напор йўқолиши қуйидаги кўринишда бўлади: напор йўқолиши қувур узунлиги бўйича йўқолган напор ( солиштирма энергия) - ишқаланиш қаршилигида …

2 / 31

q=cons’t 2. текис ҳаракат: ϑ=cons’t текис ҳаракат асосий тенгламаси у ҳолда (2) тенгламадан: ϑ1= ϑ2= ϑ ва hм=0 (3) (3) тенглама қувур узунлиги бўйича йўқолган напор. текис ҳаракатга доир чизма * g оғирлик кучи унинг k-k ўқига проекцияси чизмадан (4) (5) (6) (7) босим кучлари: текис ҳаракатда: ишқаланиш кучи: барча кучларни k-k ўқига проекциялаб: (8) (9) (10) (7), (8) ва (9) ни (10) га қўйиб ёки (11) (12) текис ҳаракатининг асосий тенгламаси (13) (2) тенгламадан фойдаланиб: бу ерда: (14) - гидралик нишаблик; - гидравлик радиус; (15) (14) ва (15) тенгламани умумлаштириб қуйидаги тенгламага келамиз: (16) (16) - ифодага узунлик бўйича йўқолган солиштирма энергияни ҳисоблаш формуласи ёки дарси-вейсбах формуласи дейилади. - миқдорини тажрибалар асосида солиштирма кинетик энергия орқали ифодалаб: цилиндрик қувурларда d=4r эканлигидан, (16) тенгламани қуйидаги куринишга келтирамиз: (17) (17) формула цилиндрик қувурларда узунлик бўйича йўқолган солиштирма энергияни ҳисоблаш формуласи. бу ерда: ламинар ҳаракатда узунлик бўйича йўқолган напорни ҳисоблаш ламинар ҳаракат …

3 / 31

ланиш коэффициентини ҳисоблаш формулалари муаллиф формула муаллиф формула муаллиф формула муаллиф формула уйга вазифа: гидравлик ишқаланиш коэффициентини ҳисоблаш формулалари бўйича класстер тузиш уйга вазифа қувурда нефт ҳаракатланмоқда. нефт ҳарорати 300с, қувур узунлиги l=n1*5 м, диаметри d=20 мм, 2-2 кесимдаги босим р2=n2*2 кгк/см2 бўлса, 1-1 кесимдаги босим (р1) ни аниқланг. n1 -исмингиздаги харфлар сони; n2 -фамилиянгиздаги харфлар сони. фойдаланишга тавсия этилган адабиётлар 1. а. арифжанов “гидравлика”-тошкент 2021 й. 2.а. арифжанов, м. отахонов, ф. бабажанов, с. мелиқўзиев “гидравлика ва гидромашиналар”- тошкент 2021 й. 3.а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 4. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 5. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 6. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 7. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 8. …

4 / 31

қувурлардаги гидравлик қаршиликлар - Page 4

5 / 31

қувурлардаги гидравлик қаршиликлар - Page 5
