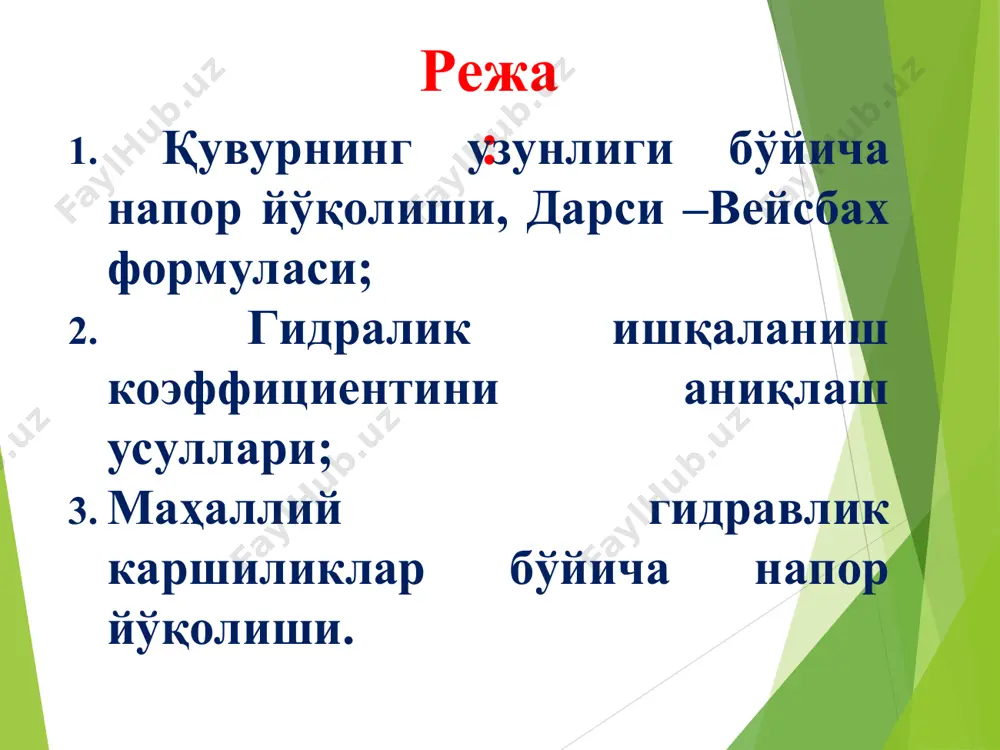

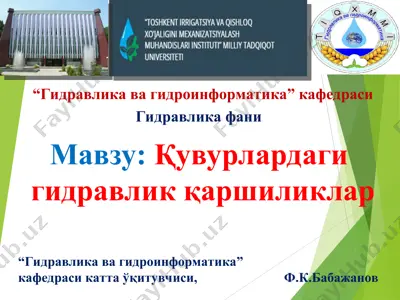

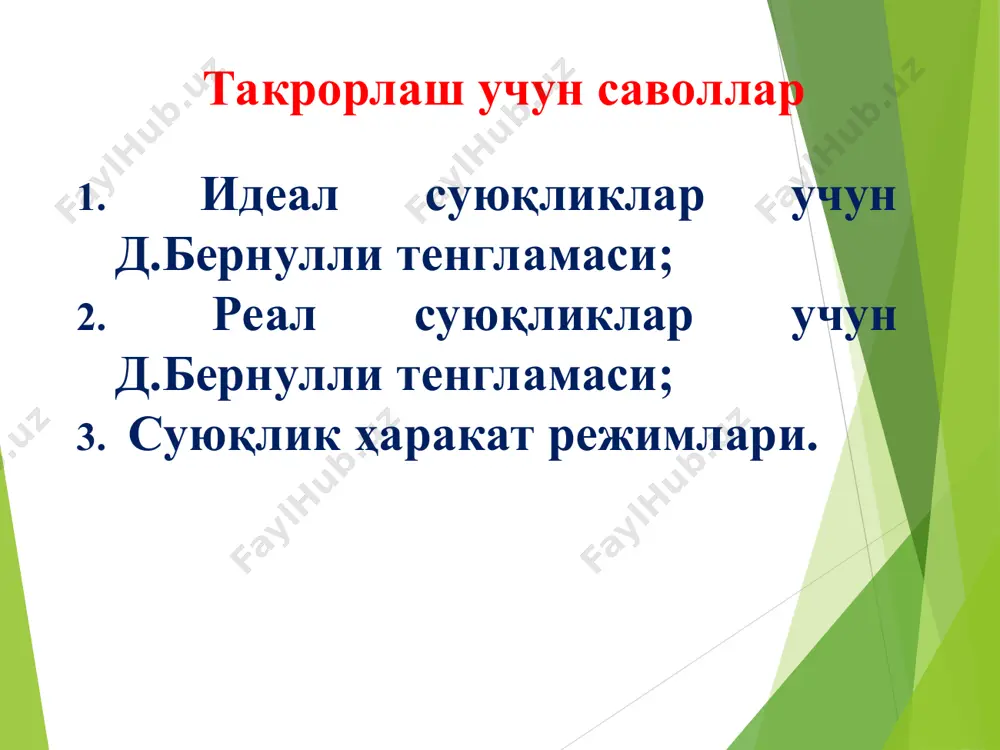

powerpoint presentation мавзу: қувурлардаги гидравлик қаршиликлар “гидравлика ва гидроинформатика” кафедраси катта ўқитувчиси, ф.к.бабажанов “гидравлика ва гидроинформатика” кафедраси гидравлика фани режа: қувурнинг узунлиги бўйича напор йўқолиши, дарси –вейсбах формуласи; гидралик ишқаланиш коэффициентини аниқлаш усуллари; маҳаллий гидравлик каршиликлар бўйича напор йўқолиши. такрорлаш учун саволлар идеал суюқликлар учун д.бернулли тенгламаси; реал суюқликлар учун д.бернулли тенгламаси; суюқлик ҳаракат режимлари. “ббб” жадвали билардим билишни хоҳлаган эдим билиб олдим 1.ламинар ҳаракат режими; 2.турбулент ҳаракат режими; 3.бернулли тенгламаси. қувурнинг узунлиги бўйича напор йўқолиши; гидралик ишқаланиш коэффициентини аниқлаш усуллари. * қувурларда напорнинг йўқолиши қувурларда напорнинг йўқолиши д.бернулли тенгламасида келтирилган напорнинг йўқолиши hf ни ҳисоблаш қувурлар тизимини ҳисоблашда асосий масаласи ҳисобланади. реал суюқликлар учун д.бернулли тенгламаси: (1) * - қувур узунлиги бўйича йўқолган напор (солиштирма энергия); - маҳаллий қаршиликларда йўқолган напор (солиштирма энергия). бу ерда: (2) умумий ҳолатда қувурларда напор йўқолиши қуйидаги кўринишда бўлади: қувур узунлиги бўйича напор йўқолиши қувур узунлиги бўйича йўқолган напор (солиштирма энергия) - ишқаланиш қаршилигида …

2 / 23

лар киради. цилиндрик қувурларда напор йўқолиши (3) дарси-вейсбах формуласи бу ерда: ламинap ҳаракат режимида: рейнольдс сони, . λ - пуазейль формуласи ёрдамида аниқланади: графикдан кўринадики ламинар ҳаракат режимидан турбулент ҳаракат режимига ўтиш оралиғи мавжуд: - пуазейль формуласи пуазейль силлиқ (а) сирт ва ғадир-будир (б) сиртлар турбулент ҳаракат режимида напор йўқолиши никурадзе графиги а) гидравлик силлиқ сирт қаршилик соҳаси дейилади: λ - блазиус ёки прандтль формулаларидан аниқланиши мумкин: - блазиус формуласи ёки турбулент ҳаракат режими: б) квадратик қаршиликкача бўлган соҳа: бу соҳада: альтшуль фopмуласи ёрдамида аниқланаши мумкин: в) квадрат қаршилик соҳаси: бу соҳада: шифринсон формуласи ёрдамида аниқланиши мумкин: бу к.ш.латипов формуласи бўлиб, қуйидаги кўринишга эга: бу ерда: - мавҳум аргументли бессель функциялари. бунда: гидравлик ишқаланиш коэффициентини ҳисоблаш формулалари муаллиф формула муаллиф формула муаллиф формула муаллиф формула уйга вазифа: гидравлик ишқаланиш коэффициентини ҳисоблаш формулалари бўйича класстер тузиш цилиндрик қувурдаги ҳаракат тартиби ва узунлик бўйича йўқотилган напорни аниқланг: берилган: d = 10*n1 мм, …

3 / 23

эътиборингиз учун раҳмат f h g p z g p z + + + = + + 2 2 2 2 2 2 2 2 1 1 1 1 j a g j a g å å = = + = n i м n i l f h h h 1 1 å l h å м h 2320 re £ (re) f = l re 64 = l 4000 re 2320 £ £ 100000 re 4000 £ £ d < 10 re ) (re; d = f l 4 re 3164 , 0 = l d £ £ 500 re 100000 ) (re; d = f l 4 / 1 re 68 11 , 0 ÷ ø ö ç è æ + d × = d l d ³ 500 re ) ( d = f l ( ) 4 / 1 11 , 0 d = l …

4 / 23

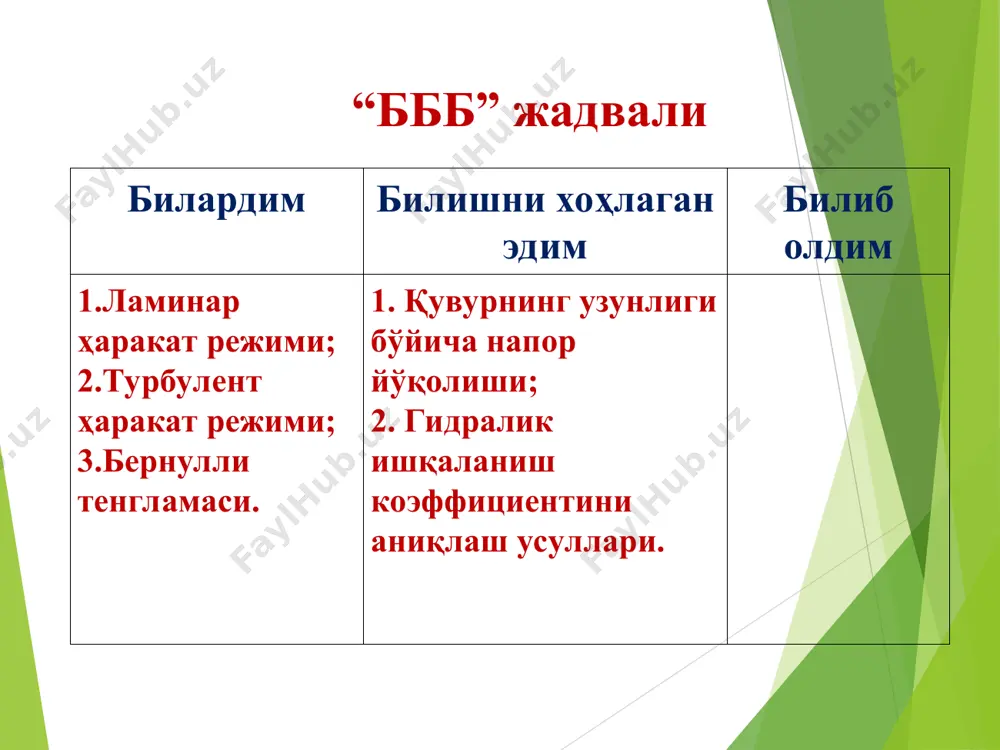

қувурлардаги гидравлик қаршиликлар - Page 4

5 / 23

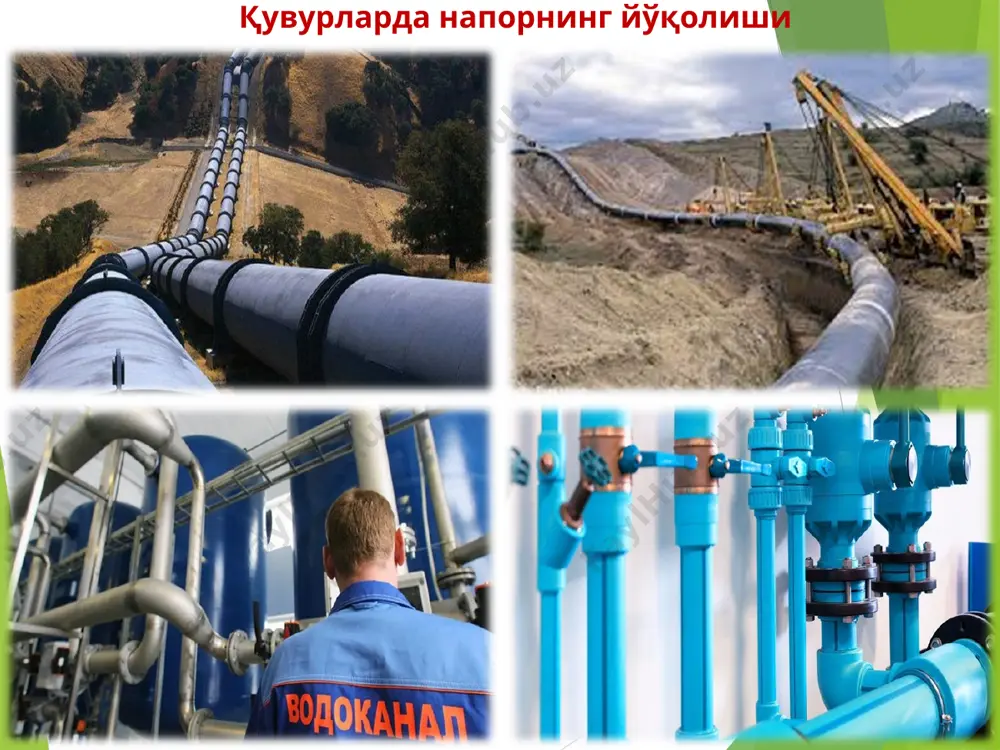

қувурлардаги гидравлик қаршиликлар - Page 5
