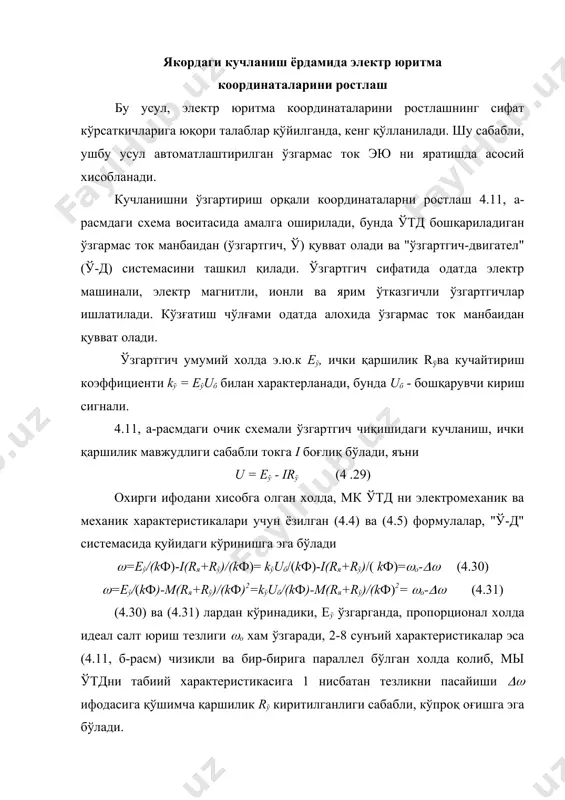

1543676452_72993.docx � embed pbrush �� embed msphotoed.3 �� _1046946664.bin _1047134067 _1046946585.bin � embed pbrush �� _1046947466.bin _1047133847 � embed pbrush �� _1046947007.bin _1047133745 � embed msphotoed.3 �� _1046946381.bin � embed pbrush �� _1047134195 мк ўтд нинг координаталарини якордаги кучланиш ва импульс усулида ростлаш режа: 1. якордаги кучланиш ёрдамида электр юритма координаталарини ростлаш 2. координаталар ростлашнинг импульс усули якордаги кучланиш ёрдамида электр юритма координаталарини ростлаш бу усул, электр юритма координаталарини ростлашнинг сифат кўрсаткичларига юқори талаблар қўйилганда, кенг қўлланилади. шу сабабли, ушбу усул автоматлаштирилган ўзгармас ток эю ни яратишда асосий хисобланади. кучланишни ўзгартириш орқали координаталарни ростлаш 4.11, а-расмдаги схема воситасида амалга оширилади, бунда ўтд бошқариладиган ўзгармас ток манбаидан (ўзгартгич, ў) қувват олади ва "ўзгартгич-двигател" (ў-д) системасини ташкил қилади. ўзгартгич сифатида одатда электр машинали, электр магнитли, ионли ва ярим ўтказгичли ўзгартгичлар ишлатилади. кўзғатиш чўлғами одатда алохида ўзгармас ток манбаидан қувват олади. ўзгартгич умумий холда э.ю.к еў, ички қаршилик rўва кучайтириш коэффициенти kў …

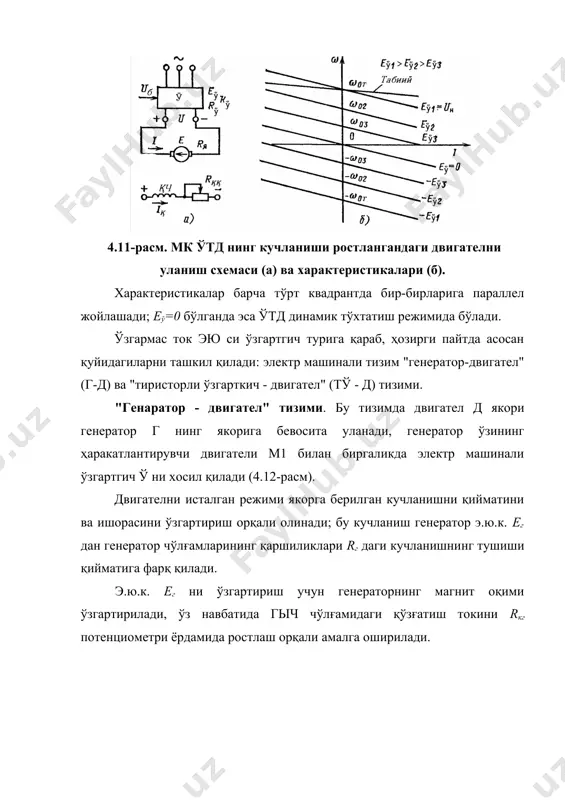

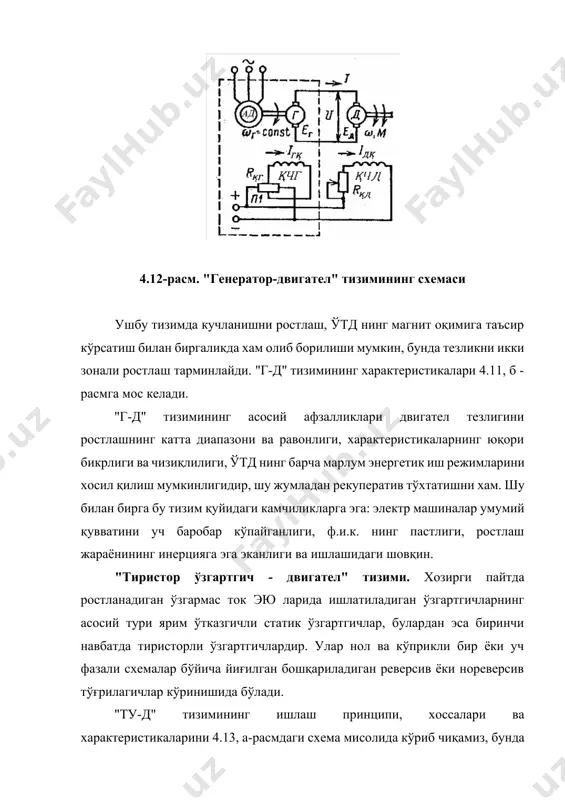

зликни пасайиши ифодасига қўшимча қаршилик rў киритилганлиги сабабли, кўпроқ оғишга эга бўлади. 4.11-расм. мк ўтд нинг кучланиши ростлангандаги двигателни уланиш схемаси (а) ва характеристикалари (б). характеристикалар барча тўрт квадрантда бир-бирларига параллел жойлашади; еў=0 бўлганда эса ўтд динамик тўхтатиш режимида бўлади. ўзгармас ток эю си ўзгартгич турига қараб, ҳозирги пайтда асосан қуйидагиларни ташкил қилади: электр машинали тизим "генератор-двигател" (г-д) ва "тиристорли ўзгарткич - двигател" (тў - д) тизими. "генаратор - двигател" тизими. бу тизимда двигател д якори генератор г нинг якорига бевосита уланади, генератор ўзининг ҳаракатлантирувчи двигатели м1 билан биргаликда электр машинали ўзгартгич ў ни хосил қилади (4.12-расм). двигателни исталган режими якорга берилган кучланишни қийматини ва ишорасини ўзгартириш орқали олинади; бу кучланиш генератор э.ю.к. ег дан генератор чўлғамларининг қаршиликлари rг даги кучланишнинг тушиши қийматига фарқ қилади. э.ю.к. ег ни ўзгартириш учун генераторнинг магнит оқими ўзгартирилади, ўз навбатида гыч чўлғамидаги қўзғатиш токини rкг потенциометри ёрдамида ростлаш орқали амалга оширилади. 4.12-расм. "генератор-двигател" тизимининг …

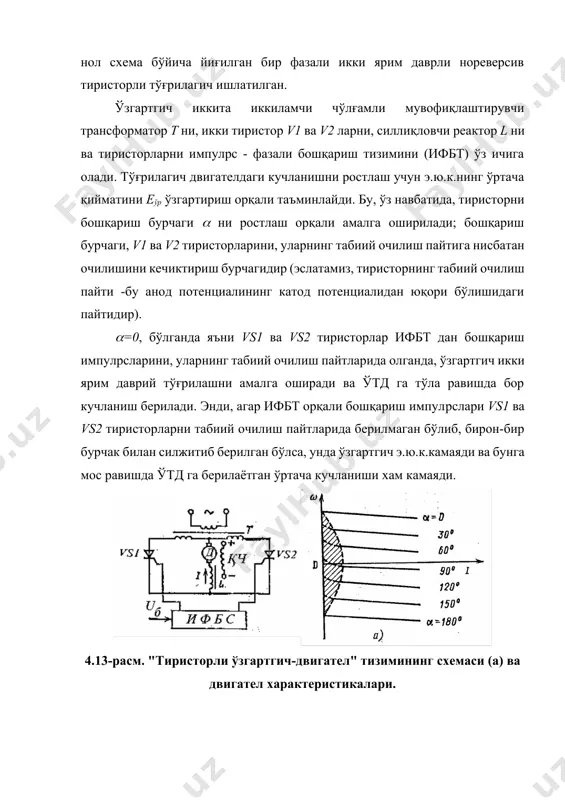

адиган ўзгартгичларнинг асосий тури ярим ўтказгичли статик ўзгартгичлар, булардан эса биринчи навбатда тиристорли ўзгартгичлардир. улар нол ва кўприкли бир ёки уч фазали схемалар бўйича йиғилган бошқариладиган реверсив ёки нореверсив тўғрилагичлар кўринишида бўлади. "ту-д" тизимининг ишлаш принципи, хоссалари ва характеристикаларини 4.13, а-расмдаги схема мисолида кўриб чиқамиз, бунда нол схема бўйича йиғилган бир фазали икки ярим даврли нореверсив тиристорли тўғрилагич ишлатилган. ўзгартгич иккита иккиламчи чўлғамли мувофиқлаштирувчи трансформатор т ни, икки тиристор v1 ва v2 ларни, силлиқловчи реактор l ни ва тиристорларни импулpс - фазали бошқариш тизимини (ифбт) ўз ичига олади. тўғрилагич двигателдаги кучланишни ростлаш учун э.ю.к.нинг ўртача қийматини еўр ўзгартириш орқали таъминлайди. бу, ўз навбатида, тиристорни бошқариш бурчаги ни ростлаш орқали амалга оширилади; бошқариш бурчаги, v1 ва v2 тиристорларини, уларнинг табиий очилиш пайтига нисбатан очилишини кечиктириш бурчагидир (эслатамиз, тиристорнинг табиий очилиш пайти -бу анод потенциалининг катод потенциалидан юқори бўлишидаги пайтидир). =0, бўлганда яъни vs1 ва vs2 тиристорлар ифбт дан бошқариш импулpсларини, уларнинг …

. пулpс характерига эга бўлганлиги учун, ўтд нинг якор занжиридаги токи ҳам пульсацияланган бўлади. токнинг бундай характери ўтд ни ишига ёмон таъсир кўрсатади: унинг коллектори иш шароитларини ёмонлашишига, қўшимча энергия йўқотишига ва қизишига олиб келади. ток пулpсациясини камайтириш учун, якор занжирига одатда силлиқловчи реактор l уланади. пулpсацияни камайтиришнинг бошқа воситаси сифатида кўп фазали тўғрилаш схемаларидан фойдаланилади. тиристор ўзгартгичдан қувват олаётган ўтд ни электромеханик ва механик характеристикалари қуйидаги кўринишга эга =[eўро cоs /(kф)] -i(rя+rў)/(kф) (4.32) =[eўро cоs /(kф)]-m(rя +rў)/(kф)2 (4.33) бу ерда rў=хт m/(2)+rт+rсl- - ўзгартгичнинг эквивалент қаршилиги; хт, rт -иккиламчи чўлғамга келтирилган трансформатор чўлғамларининг мос равишда индуктив ва актив қаршиликлари; rсl-cиллиқловчи реактор l нинг актив қаршилиги. (4.32) ва (4.33) ларга мос келадиган двигател характеристикалари (4.13, б-расмда) кўрсатилган. уларнинг ўзига хос хуссияти шундаки, бу характеристикаларнинг ночизиқли қисми мавжуддир (расмда бу қисм пунктир чизиқ билан ажратиб, кўрсатилган). бу қисм узилишли ток режимига таълуқли бўлиб, бунда характеристикаларнинг бикрлиги сезиларли даражада камаяди. тўғрилагичнинг бир …

қдир. двигател характеристикаларини тўртала квадрантда хам олиш учун реверсив бошқариладиган тўғрилагичлар ишлатилади, улар икки нореверсив тўғрилагичлардан ташкил қилинади. ўтд ни тўртала квадрантдаги ишини двигател қўзғатиш токининг йўналишини ўзгартириш хисобига нореверсив ўзгарткич ёрдамида хам амалга ошириш мумкин. реверсив бт ларда вентиллар комплектини бошқаришининг икки асосий принципи ишлатилади: биргаликдаги ва алохида холдаги. биргаликдаги бошқаришда (4.15, а-расмга қаранг) тиристорларни бошқариш тизимидан (ифбт) бошқариш импулpсларини uб бир вақтнинг ўзида иккала комплект вентилларига - vs1, vs3, vs5 (катод гурухи) ва vs2, vs4, vs6 (анод гурухи) бериш кўзда тутилади. бунда икки комплектнинг бошқариш импулpслари орасидаги га яқин силжиш бурчагининг мавжудлиги хисобига, комплектлардан бири тўғрилагич режимида ишлайди ва ток ўтказади, иккинчиси эса -инвертор режимида бўлиб, ток ўтказмайди. бунинг учун тўғрилагич (еўрт) ва инверторнинг (еўри) э.ю.к.ларининг ўртача қийматлари орасида қуйидаги муносабат ўрнатилади:еўри > еўрт, аммо э.ю.к.ларни оний қийматларининг фарқи хисобига комплектлар орасида тенглаштирувчи ток деб номланган ток оқиб ўтади.4.15, а-расмдаги схемада бу токни чегаралаш мақсадида тенглаштирувчи реакторлар l1 …
