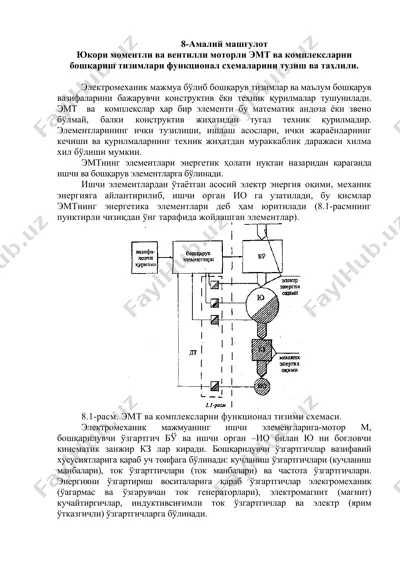

8-амалий машғулот юкори моментли ва вентилли моторли эмт ва комплексларни бошқариш тизимлари функционал схемаларини тузиш ва тахлили. электромеханик мажмуа бўлиб бошқарув тизимлар ва маълум бошқарув вазифаларини бажарувчи конструктив ёки техник қурилмалар тушунилади. эмт ва комплекслар ҳар бир элементи бу математик андоза ёки звено бўлмай, балки конструктив жиҳатидан тугал техник қурилмадир. элементларининг ички тузилиши, ишлаш асослари, ички жараёнларнинг кечиши ва қурилмаларнинг техник жиҳатдан мураккаблик даражаси хилма хил бўлиши мумкин. эмтнинг элементлари энергетик ҳолати нуқтаи назаридан қараганда ишчи ва бошқарув элементларга бўлинади. ишчи элементлардан ўтаётган асосий электр энергия оқими, механик энергияга айлантирилиб, ишчи орган ио га узатилади, бу қисмлар эмтнинг энергетика элементлари деб ҳам юритилади (8.1-расмнинг пунктирли чизиқдан ўнг тарафида жойлашган элементлар). 8.1-расм. эмт ва комплексларни функционал тизими схемаси. электромеханик мажмуанинг ишчи элеменгларига-мотор м, бошқарилувчи ўзгартгич бў ва ишчи орган –ио билан ю ни боғловчи кинематик занжир кз лар киради. бошқарилувчи ўзгартгичлар вазифавий хусусиятларига қараб уч тоифага бўлинади: кучланиш ўзгартгичлари (кучланиш манбалари), …
2 / 6

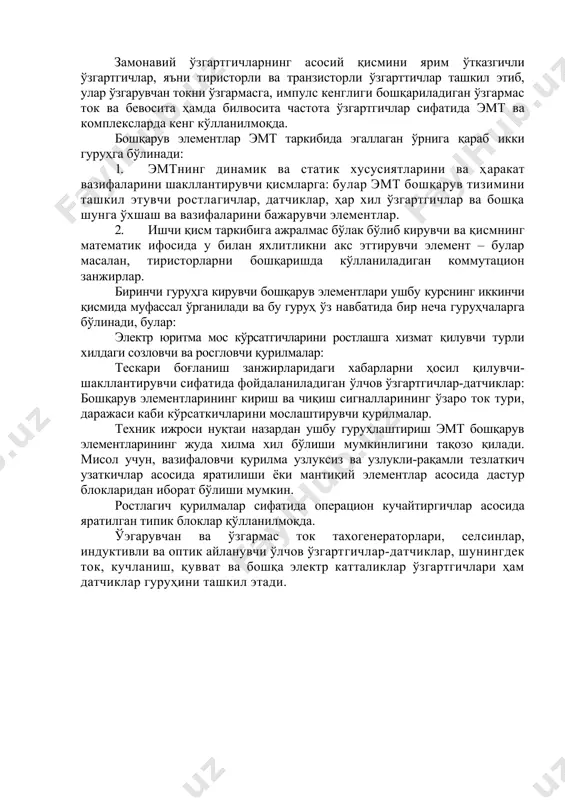

ларга: булар эмт бошқарув тизимини ташкил этувчи ростлагичлар, датчиклар, ҳар хил ўзгартгичлар ва бошқа шунга ўхшаш ва вазифаларини бажарувчи элементлар. 2. ишчи қисм таркибига ажралмас бўлак бўлиб кирувчи ва қисмнинг математик ифосида у билан яхлитликни акс эттирувчи элемент – булар масалан, тиристорларни бошқаришда кўлланиладиган коммутацион занжирлар. биринчи гуруҳга кирувчи бошқарув элементлари ушбу курснинг иккинчи қисмида муфассал ўрганилади ва бу гуруҳ ўз навбатида бир неча гуруҳчаларга бўлинади, булар: электр юритма мос кўрсатгичларини ростлашга хизмат қилувчи турли хилдаги созловчи ва росгловчи қурилмалар: тескари боғланиш занжирларидаги хабарларни ҳосил қилувчи-шакллантирувчи сифатида фойдаланиладиган ўлчов ўзгартгичлар-датчиклар: бошқарув элементларининг кириш ва чиқиш сигналларининг ўзаро ток тури, даражаси каби кўрсаткичларини мослаштирувчи қурилмалар. техник ижроси нуқтаи назардан ушбу гуруҳлаштириш эмт бошқарув элементларининг жуда хилма хил бўлиши мумкинлигини тақозо қилади. мисол учун, вазифаловчи қурилма узлуксиз ва узлукли-рақамли тезлаткич узаткичлар асосида яратилиши ёки мантиқий элементлар асосида дастур блокларидан иборат бўлиши мумкин. ростлагич қурилмалар сифатида операцион кучайтиргичлар асосида яратилган типик блоклар қўлланилмоқда. …
3 / 6

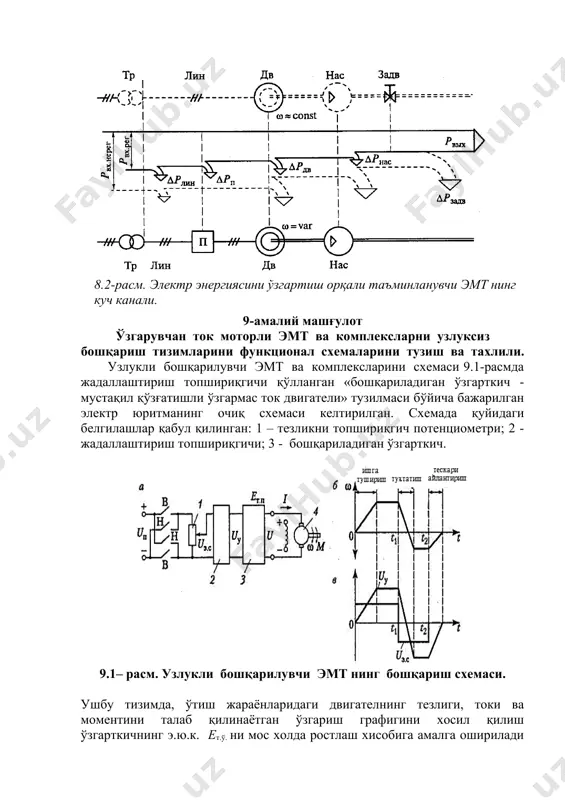

илинган: 1 – тезликни топшириқгич потенциометри; 2 - жадаллаштириш топшириқгичи; 3 - бошқариладиган ўзгарткич. 9.1– расм. узлукли бошқарилувчи эмт нинг бошқариш схемаси. ушбу тизимда, ўтиш жараёнларидаги двигателнинг тезлиги, токи ва моментини талаб қилинаётган ўзгариш графигини хосил қилиш ўзгарткичнинг э.ю.к. ет.ў. ни мос холда ростлаш хисобига амалга оширилади ва шу орқали двигател якорига бериладиган кучланиш u хам ростланади. фараз қилайлик, двигателнинг тезлиги 4.1,б-расмда кўрсатилгандек, ўзгариши зарур ва бунда ток хамда момент жоиз даражадан ортиб кетмаслиги керак бўлсин. ушбу графика мос равишда. вақт t = 0 бўлган пайтда - двигателни ишга тушириш (контакт в лар ёпилади). вақт t1 бўлган пайтда - реверс (контакт в лар очилади ва контакт н лар ёпилади), вақт t2 бўлган пайтда эса – тўхтатиш (контакт н лар очилади) амалга оширилади. ушбу тезлик графигини амалга ошириш учун, t = 0 пайтда сакрашсимон холда тезлик бўйича топшириқ сигнали uтт берилади(4.1, в-расмга қаранг), вақт t1 пайтида эса у сакрашсимон холда ўзини …
4 / 6

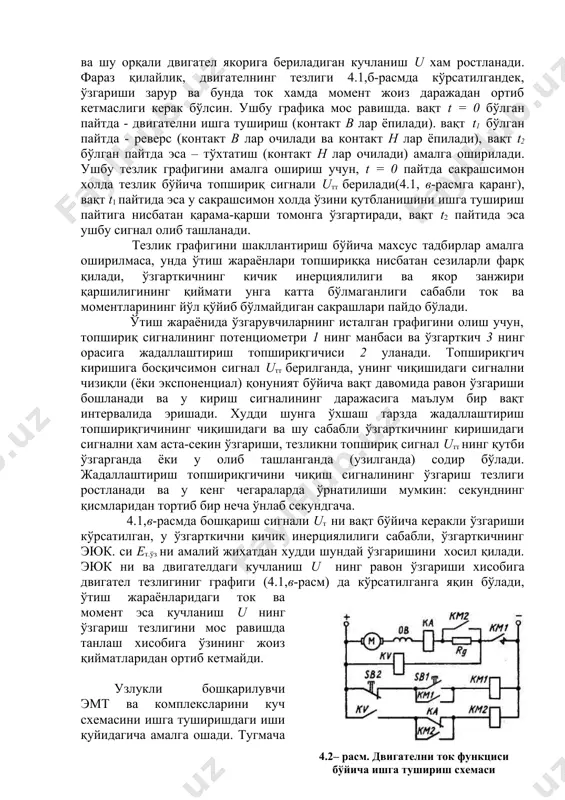

хам аста-секин ўзгариши, тезликни топшириқ сигнал uтт нинг қутби ўзгарганда ёки у олиб ташланганда (узилганда) содир бўлади. жадаллаштириш топшириқгичини чиқиш сигналининг ўзгариш тезлиги ростланади ва у кенг чегараларда ўрнатилиши мумкин: cекунднинг қисмларидан тортиб бир неча ўнлаб секундгача. 4.1,в-расмда бошқариш сигнали uт ни вақт бўйича керакли ўзгариши кўрсатилган, у ўзгарткични кичик инерциялилиги сабабли, ўзгарткичнинг эюк. си ет.ўз ни амалий жихатдан худди шундай ўзгаришини хосил қилади. эюк ни ва двигателдаги кучланиш u нинг равон ўзгариши хисобига двигател тезлигиниг графиги (4.1,в-расм) да кўрсатилганга яқин бўлади, ўтиш жараёнларидаги ток ва момент эса кучланиш u нинг ўзгариш тезлигини мос равишда танлаш хисобига ўзининг жоиз қийматларидан ортиб кетмайди. 4.2– расм. двигателни ток функциси бўйича ишга тушириш схемаси узлукли бошқарилувчи эмт ва комплексларини куч схемасини ишга туширишдаги иши қуйидагича амалга ошади. тугмача sb1 босилгандан сўнг, контактор км1 ишга тушади, двигател таъминловчи манбага уланади ва ўзининг тезланишини бошлайди. контактор км1 нинг бош контакти ёпилгандан сўнг якор занжиридаги токнинг …
5 / 6

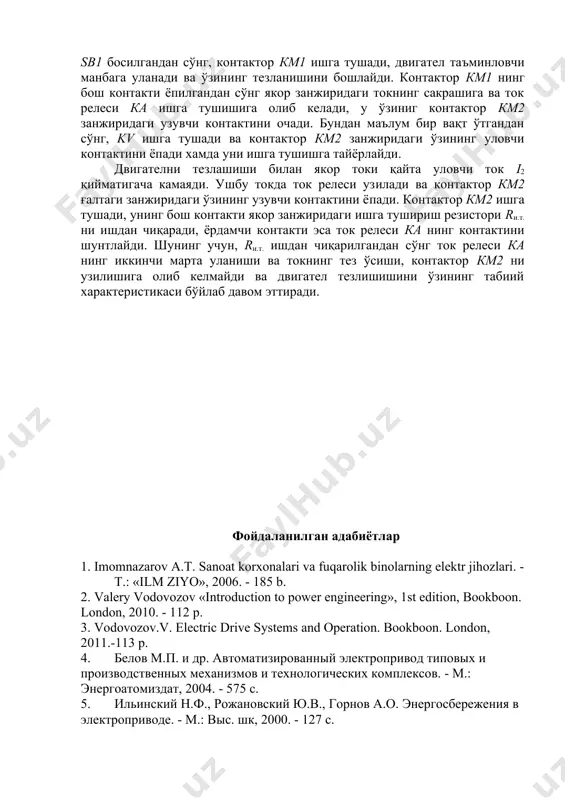

н адабиётлар 1. imomnazarov а.т. sanoat korxonalari va fuqarolik binolarning elektr jihozlari. - т.: «ilm ziyo», 2006. - 185 b. 2. valery vodovozov «introduction to power engineering», 1st edition, bookboon. london, 2010. - 112 p. 3. vodovozov.v. electric drive systems and operation. bookboon. london, 2011.-113 p. 4. белов м.п. и др. автоматизированный электропривод типовых и производственных механизмов и технологических комплексов. - м.: энергоатомиздат, 2004. - 575 с. 5. ильинский н.ф., рожановский ю.в., горнов а.о. энергосбережения в электроприводе. - м.: выс. шк, 2000. - 127 с. 6. хошимов о.о., имомназаров а.т. электромеханик тизимларда энергия тежамкорлик. - т: ўажбнт маркази, 2004, - 94 б. 7. имомназаров а.т., аъзамова г.а. асинхрон моторларнинг энергия тежамкор иш режимлари. монография. — т: тошдту, 2014. - 140 б.. 8. а.ю.чернышев, ю.н.дементьев. электропривод переменного тока. томск 2011.-213 стр. image3.png image4.jpeg image1.png image2.png
