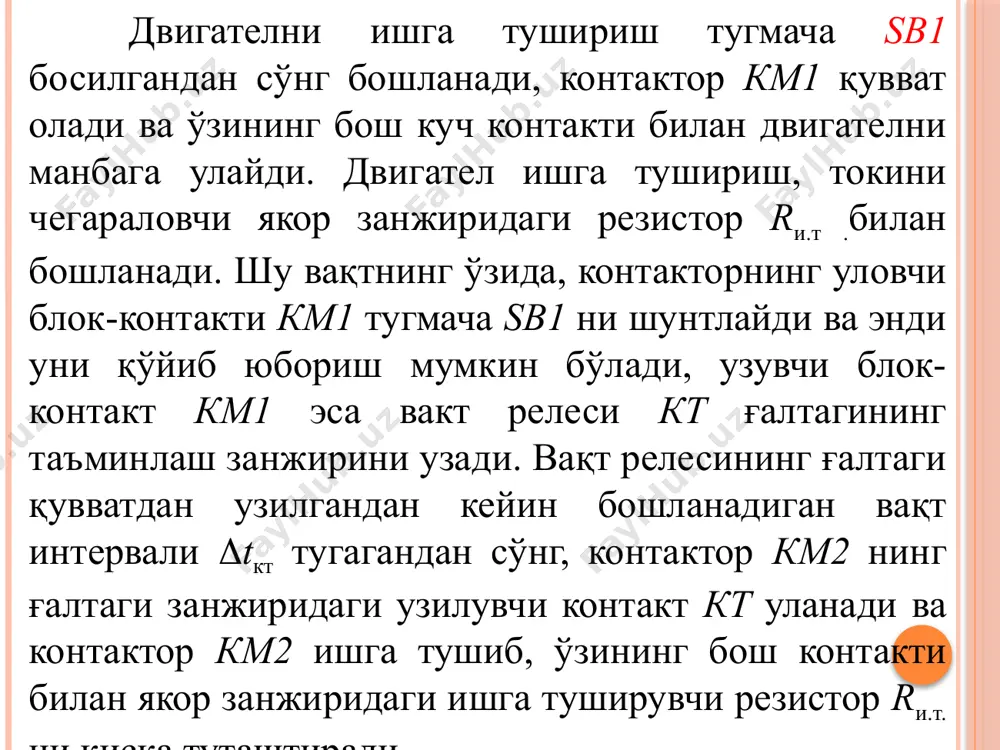

презентация powerpoint 10-11-маъруза ўзгармас ток моторини ишга туширишнинг андозавий схемалари. режа 1. эмт ва комплексларни автоматик бошқариш электр схемалари, уларнинг турлари. 2. ўзгармас ток моторини ишга тушириш бўйича бошқариш схемаларининг андозавий бўлаклари. двигателни вақт функцияси бўйича ишга тушириш схемаси (а) юқоридаги схема двигателни бошқариш тугмачалари sb1 (ишга тушириш) ва sb2 (тўхтатиш) га, двигателни тармоққа уланишини таъминловчи чизиқли контактор км1 га ва ишга тушириш резистори rи.т. ни узиш (шунтлаш) учун керакли тезлатиш контактори км2 га эгадир. схемада вақт датчики сифатида электромагнитли вақт релеси кт дан фойдаланилган. схема кучланиш манбага уланганда, двигателни қўзғатиш содир бўлади ва реле кт ишга тушиб, контактор км2 нинг ғалтаги занжиридаги ўзининг у...

Этот файл содержит 11 стр. в формате PPTX (167,5 КБ). Чтобы скачать "ўзгармасток моториниишгатуширишнингандозавийсхемалари", нажмите кнопку Telegram слева.
