1 / 9

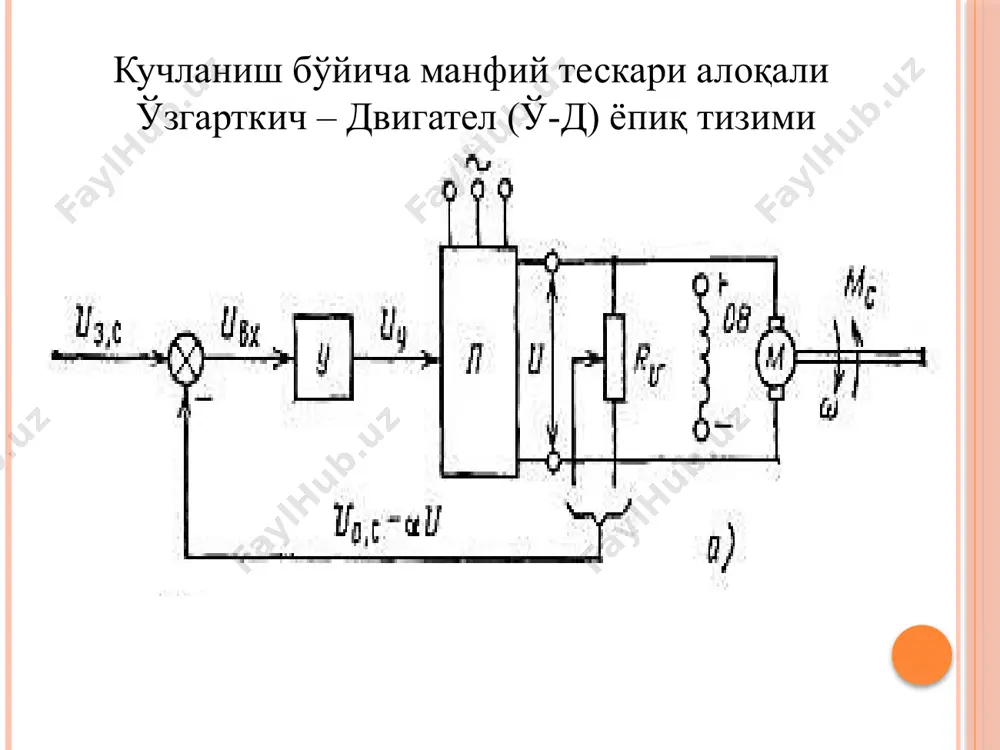

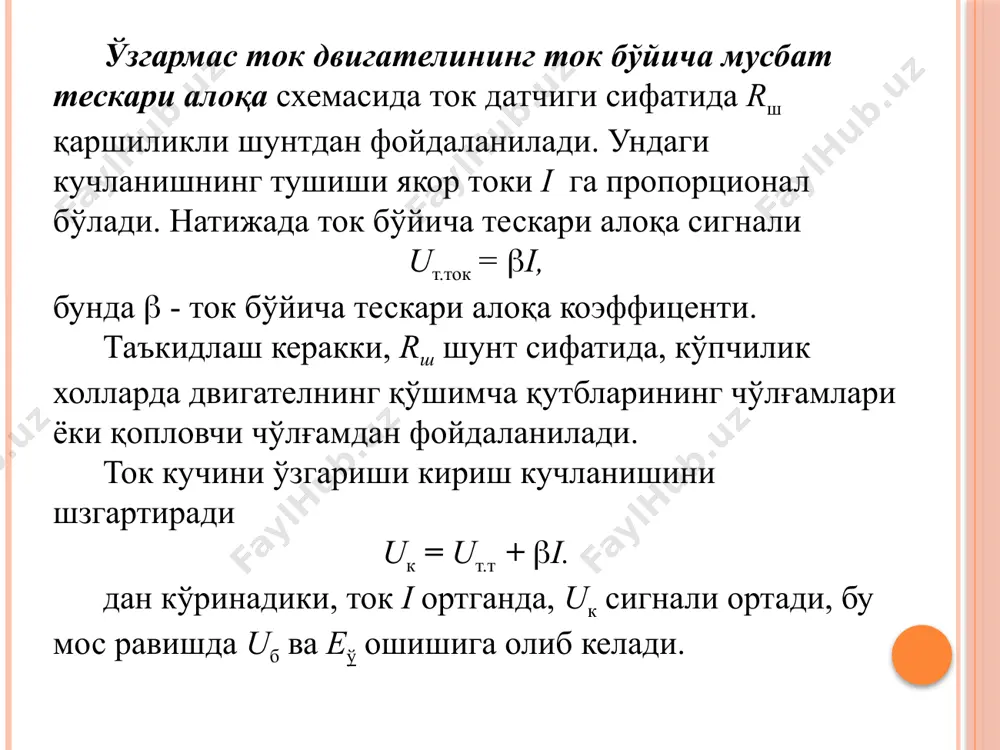

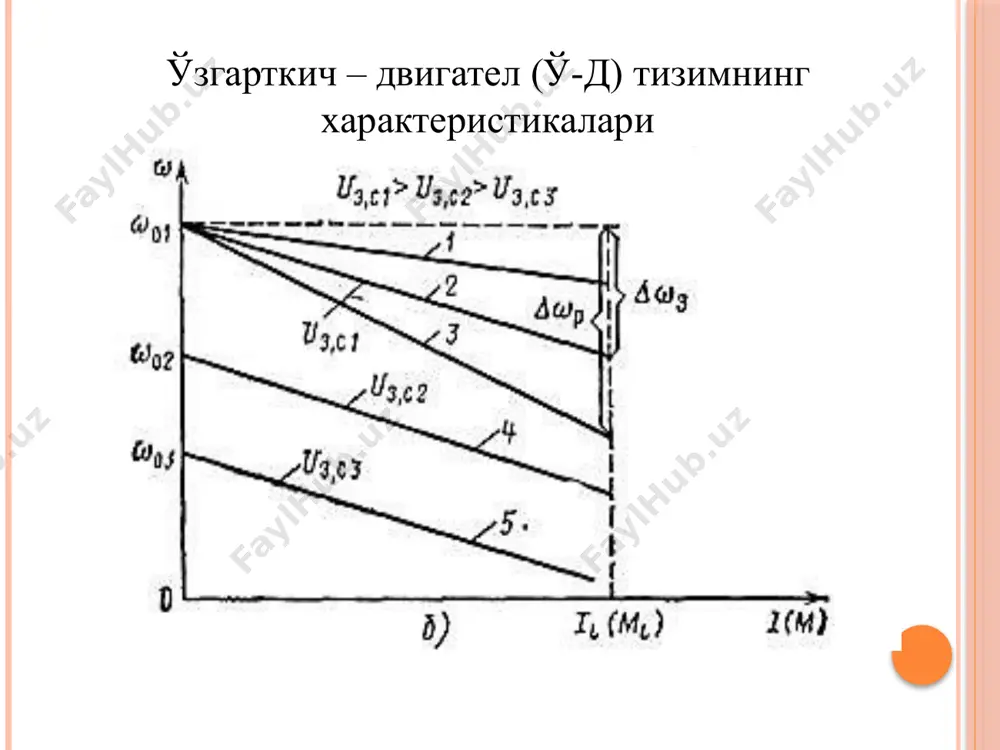

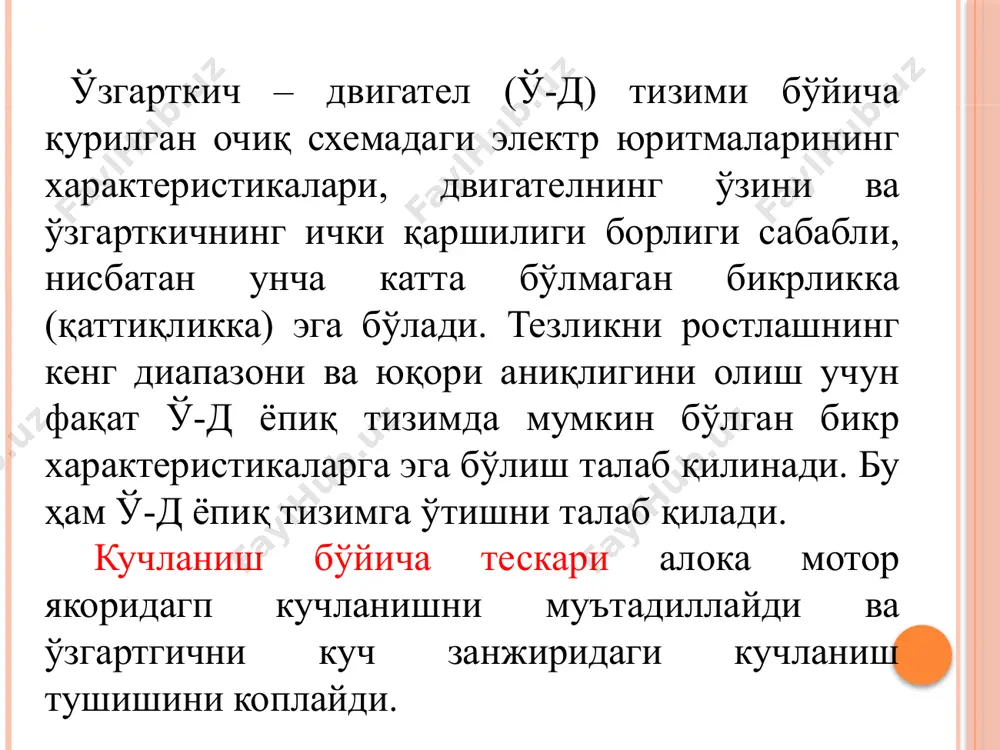

презентация powerpoint 13-маъруза ўзгартгич - мотор тизимида кучланиш ва ток бўйича тескари боғланиш. режа 1. ток ва кучланиш бўйича тескари боғланиш кучайтириш коэффициенти. 2. ўзгарткичнинг кучайтириш коэффициенти. ўзгарткич – двигател (ў-д) тизими бўйича қурилган очиқ схемадаги электр юритмаларининг характеристикалари, двигателнинг ўзини ва ўзгарткичнинг ички қаршилиги борлиги сабабли, нисбатан унча катта бўлмаган бикрликка (қаттиқликка) эга бўлади. тезликни ростлашнинг кенг диапазони ва юқори аниқлигини олиш учун фақат ў-д ёпиқ тизимда мумкин бўлган бикр характеристикаларга эга бўлиш талаб қилинади. бу ҳам ў-д ёпиқ тизимга ўтишни талаб қилади. кучланиш бўйича тескари алока мотор якоридагп кучланишни муътадиллайди ва ўзгартгични куч занжиридаги кучланиш тушишини коплайди. кучланиш бўйича манфий тескари алоқали ўзгарткич – двигател (ў-д) ёпиқ тизими ўзгарткич – двигател (ў-д) тизимнинг характеристикалари ўзгармас ток двигателининг ток бўйича мусбат тескари алоқа схемасида ток датчиги сифатида rш қаршиликли шунтдан фойдаланилади. ундаги кучланишнинг тушиши якор токи i га пропорционал бўлади. натижада ток бўйича тескари алоқа сигнали uт.ток = i, …

2 / 9

ши, у характеристикаси uта.т (i) га мос равишда қуйидагича содир бўлади (1,а- расм). берилган узувчи токдан кичик бўлган якор токда, яъни i iуз бўлганда,. токчт нинг чиқишидаги тескари алоқа сигнали нулга тенг. бошқача айтганда, 0 … iуз диапазонда схема очиқ бўлади ва двигател 1,б-расмдаги 1-зонада тасвирланган характеристикага эга бўлади. ток i  iуз бўлганда, токчт чиқишида манфий тескари алоқа сигнали uт.т = i пайдо бўлади. электр юритма ёпиқ бўлиб қолади ва i зонада (1, б-расм) ишлай бошлайди. ушбу зонадаги электр юритма характеристикаси-нинг кўринишини тушунтириш учун фарқ сигнали учун қуйидаги ифодани ёзамиз uк = uт.т - i. дан кўринадики, ток i ортганда, uк сигнали камаяди, мос равишда uб ва еў камайишини чақиради. image2.jpeg image3.jpeg image4.gif image5.gif image6.jpeg /docprops/thumbnail.jpeg

3 / 9

мотор тизимидакучланиш ва токбўйича тескари боғланиш - Page 3

4 / 9

мотор тизимидакучланиш ва токбўйича тескари боғланиш - Page 4

5 / 9

мотор тизимидакучланиш ва токбўйича тескари боғланиш - Page 5
