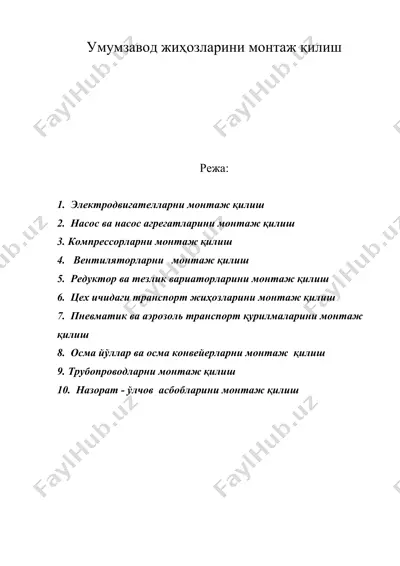

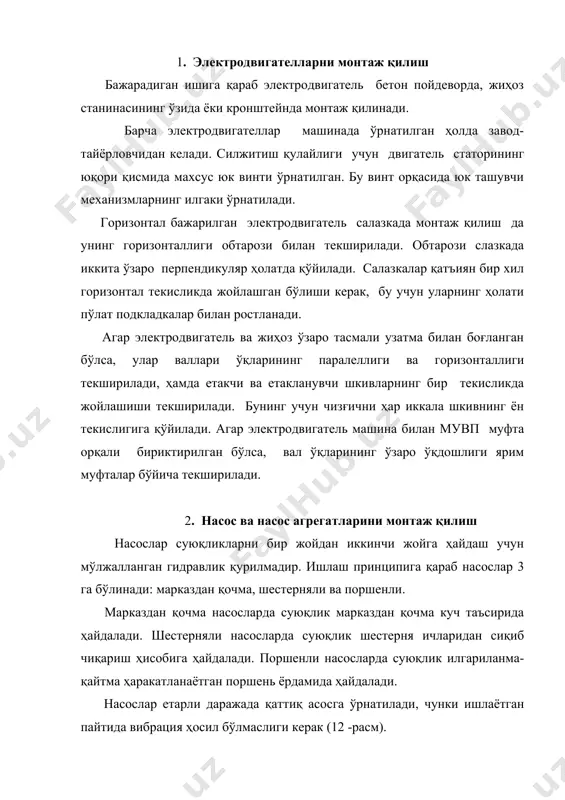

1476475533_65653.doc умумзавод жиҳозларини монтаж қилиш режа: 1. электродвигателларни монтаж қилиш 2. насос ва насос агрегатларини монтаж қилиш 3. компрессорларни монтаж қилиш 4. вентиляторларни монтаж қилиш 5. редуктор ва тезлик вариаторларини монтаж қилиш 6. цех ичидаги транспорт жиҳозларини монтаж қилиш 7. пневматик ва аэрозоль транспорт қурилмаларини монтаж қилиш 8. осма йўллар ва осма конвейерларни монтаж қилиш 9. трубопроводларни монтаж қилиш 10. назорат - ўлчов асбобларини монтаж қилиш 1. электродвигателларни монтаж қилиш бажарадиган ишига қараб электродвигатель бетон пойдеворда, жиҳоз станинасининг ўзида ёки кронштейнда монтаж қилинади. барча электродвигателлар машинада ўрнатилган ҳолда завод-тайёрловчидан келади. силжитиш қулайлиги учун двигатель статорининг юқори қисмида махсус юк винти ўрнатилган. бу винт орқасида юк ташувчи механизмларнинг илгаки ўрнатилади. горизонтал бажарилган электродвигатель салазкада монтаж қилиш да унинг горизонталлиги обтарози билан текширилади. обтарози слазкада иккита ўзаро перпендикуляр ҳолатда қўйилади. салазкалар қатъиян бир хил горизонтал текисликда жойлашган бўлиши керак, бу учун уларнинг ҳолати пўлат подкладкалар билан ростланади. агар электродвигатель ва жиҳоз ўзаро …

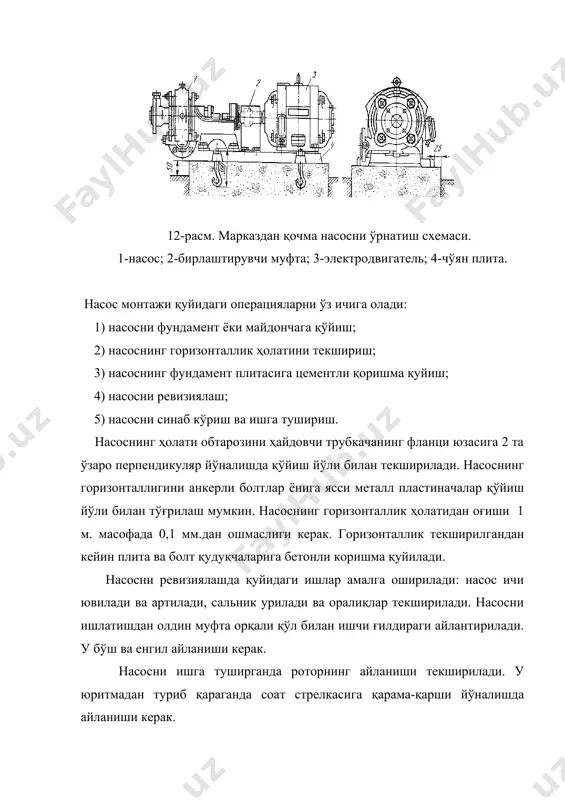

ади. поршенли насосларда суюқлик илгариланма-қайтма ҳаракатланаётган поршень ёрдамида ҳайдалади. насослар етарли даражада қаттиқ асосга ўрнатилади, чунки ишлаётган пайтида вибрация ҳосил бўлмаслиги керак (12 -расм). 12-расм. марказдан қочма насосни ўрнатиш схемаси. 1-насос; 2-бирлаштирувчи муфта; 3-электродвигатель; 4-чўян плита. насос монтажи қуйидаги операцияларни ўз ичига олади: 1) насосни фундамент ёки майдончага қўйиш; 2) насоснинг горизонталлик ҳолатини текшириш; 3) насоснинг фундамент плитасига цементли қоришма қуйиш; 4) насосни ревизиялаш; 5) насосни синаб кўриш ва ишга тушириш. насоснинг ҳолати обтарозини ҳайдовчи трубкачанинг фланци юзасига 2 та ўзаро перпендикуляр йўналишда қўйиш йўли билан текширилади. насоснинг горизонталлигини анкерли болтлар ёнига ясси металл пластиначалар қўйиш йўли билан тўғрилаш мумкин. насоснинг горизонталлик ҳолатидан оғиши 1 м. масофада 0,1 мм.дан ошмаслиги керак. горизонталлик текширилгандан кейин плита ва болт қудуқчаларига бетонли коришма қуйилади. насосни ревизиялашда қуйидаги ишлар амалга оширилади: насос ичи ювилади ва артилади, сальник урилади ва оралиқлар текширилади. насосни ишлатишдан олдин муфта орқали қўл билан ишчи ғилдираги айлантирилади. у бўш ва …

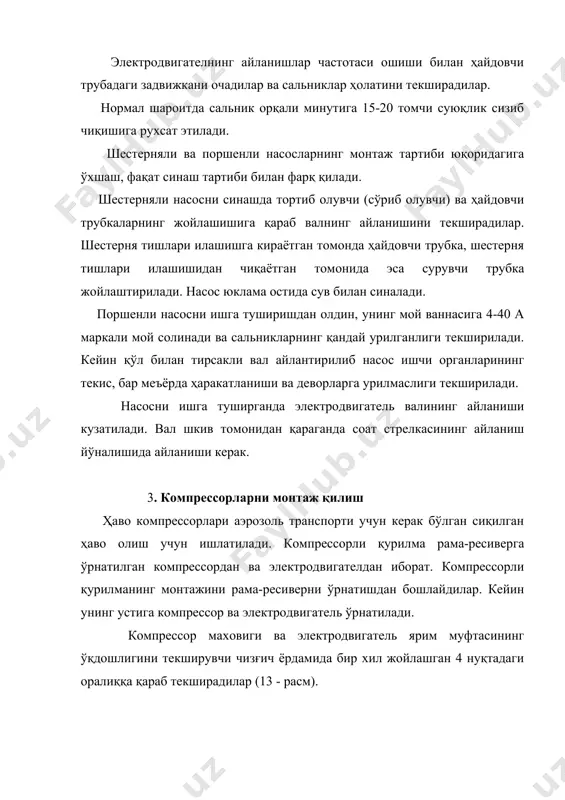

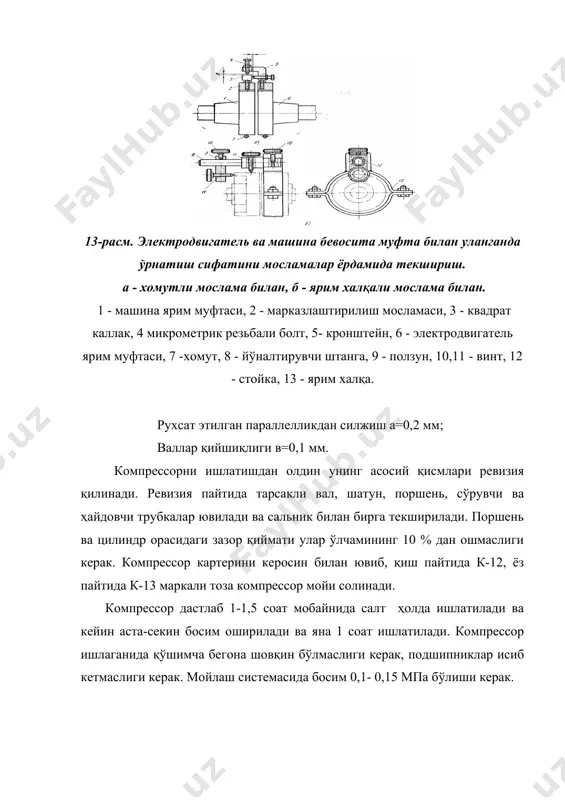

тида сув билан синалади. поршенли насосни ишга туширишдан олдин, унинг мой ваннасига 4-40 а маркали мой солинади ва сальникларнинг қандай урилганлиги текширилади. кейин қўл билан тирсакли вал айлантирилиб насос ишчи органларининг текис, бар меъёрда ҳаракатланиши ва деворларга урилмаслиги текширилади. насосни ишга туширганда электродвигатель валининг айланиши кузатилади. вал шкив томонидан қараганда соат стрелкасининг айланиш йўналишида айланиши керак. 3. компрессорларни монтаж қилиш ҳаво компрессорлари аэрозоль транспорти учун керак бўлган сиқилган ҳаво олиш учун ишлатилади. компрессорли қурилма рама-ресиверга ўрнатилган компрессордан ва электродвигателдан иборат. компрессорли қурилманинг монтажини рама-ресиверни ўрнатишдан бошлайдилар. кейин унинг устига компрессор ва электродвигатель ўрнатилади. компрессор маховиги ва электродвигатель ярим муфтасининг ўқдошлигини текширувчи чизғич ёрдамида бир хил жойлашган 4 нуқтадаги оралиққа қараб текширадилар (13 - расм). 13-расм. электродвигатель ва машина бевосита муфта билан уланганда ўрнатиш сифатини мосламалар ёрдамида текшириш. а - хомутли мослама билан, б - ярим халқали мослама билан. 1 - машина ярим муфтаси, 2 - марказлаштирилиш мосламаси, 3 - квадрат …

нида қўшимча бегона шовқин бўлмаслиги керак, подшипниклар исиб кетмаслиги керак. мойлаш системасида босим 0,1- 0,15 мпа бўлиши керак. 4. вентиляторларни монтаж қилиш вентиляторлар ҳаво совутгичларда ва кондинционерларда совутилган ҳавони цехга ҳайдаш учун, қуритиш ускуналарида қуруқ ҳавони ҳайдаш ва бошқа мақсадларда ишлатилади. озиқ -овқат саноати корхоналарида марказдан қочма ва ўқ-вентиляторлар ишлатилади. марказдан қочма вентиляторлар кичик босимли (1000 мпа гача), ўрта босимли (1000-3000 мпа) ва юқори босимли (3000-12000 мпа) бўлади. ӯқ вентиляторлар 40-340 мпа босимга мўлжалланган. уларнинг тузилиши қуйидагича: тўрт парракли вентилятор ғилдираги тўппадан-тўғри электродвигатель валига ўрнатилган. электродвигатеь эса цилиндрик ғилоф ичида ўрнатилган. ғилоф учбурчакли пўлат асосга қотириб қўйилган. вентиляторлар монтажи қуйидаги тартибда олиб борилади: 1. вентиляторнинг ўқ чизиқлари белгиланади; 2. ишчи ғилдиракнинг балансировкаси текширилади; 3. ғилофнинг тўғри жойлашганлиги текширилади; 4. вентилятор жойига қўйилади; 5. корпус қотирилади ва вентилятор синалади. вентилятор ишчи ғилдирагининг балансировкаси уни қўл билан айлантириш йўли билан текширилади. айлантирилганда ғилдирак исталган ҳолатда тўхташи керак. вентиляторни йиғилган ҳолида олдиндан белгиланган …

ерак; 2) ҳаво сўрадиган тешигига темир сетка ўрнатиш керак; 3) ғилофнинг ички юзаси текис, қовариқсиз бўлиши керак. 5. редуктор ва тезлик вариаторларини монтаж қилиш редуктор ва тезлик вариаторлари машина ва механизмлар узатмаси айланиш частотасини ўзгартириш вазифасини бажаради. цилиндрсимон горизонтал ва червякли редукторлар кенг тарқалган. цилиндрсимон редукторлар бир, икки ва уч босқичли бўлиши мумкин. цилиндрсимон редуктор чўян корпус ва тизим узатмадан иборат. шестерня ва ғилдирак эгри тизим, вал тебраниш подшипникларида ўрнатилган. тезликлар вариатори иккита параллел валдан иборат бўлиб, уларда колодкали тасмалар қамраб оладиган конусли дисклари мавжуд. ричаг ёрдамида тасма сурилиб, узатишлар сони ўзгартирилади. лойиҳа ҳолатига келтирилган редуктор ёки вариатор дастлаб элект- родвигатель билан бирлаштирилади. устахонада металл асос тайёрланади. редуктор асосга ўрнатилишидан олдин ревизия қилиниб, унинг корпуси керосин билан ювилади, артилади, мой қуйилади. редуктор ва электродвигателни ўрнатишда улар валларининг ўкдошлиги текширилади. редуктор ва электродвигателнинг горизонталлигини таъминлаш мақсадида улар корпусининг остига металл тиқинлар қўйилади. ярим муфталар бўйича марказлаштирилганда рухсат этилган эгрилик ва параллел …
