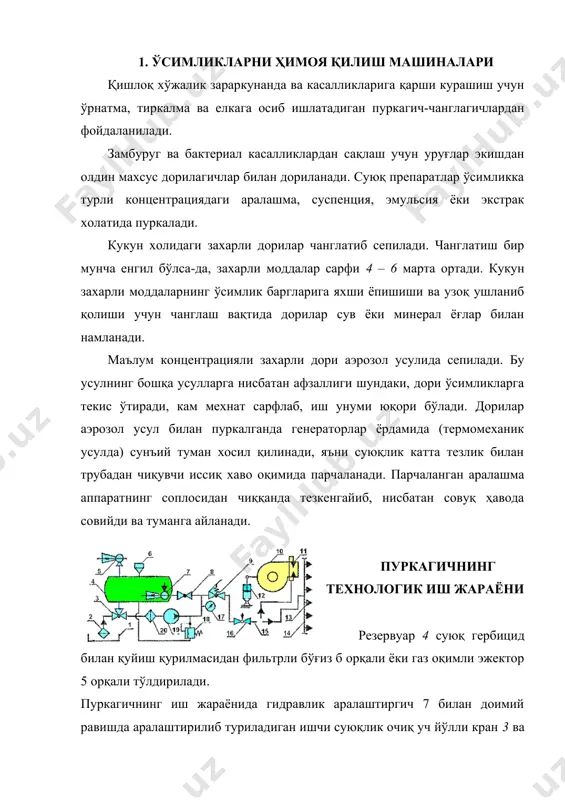

1479831343_66116.doc ўсимликларни ҳимоя қилиш машиналари режа: 1. ўсимликларни ҳимоя қилиш машиналари. 2. ўсимликларни зараркунандалар, касалликлар ва бегона ўтлардан ҳимоя қилиш усуллари ва агротехник талаблар. 3. дорилагичлар, пуркагичлар, аэрозол-генераторларининг тузилиши, иш жараёни ва созламалари. 1. ўсимликларни ҳимоя қилиш машиналари қишлоқ хўжалик зараркунанда ва касалликларига қарши курашиш учун ўрнатма, тиркалма ва елкага осиб ишлатадиган пуркагич-чанглагичлардан фойдаланилади. замбуруг ва бактериал касалликлардан сақлаш учун уруғлар экишдан олдин махсус дорилагичлар билан дориланади. суюқ препаратлар ўсимликка турли концентрациядаги аралашма, суспенция, эмульсия ёки экстрак холатида пуркалади. кукун холидаги захарли дорилар чанглатиб сепилади. чанглатиш бир мунча енгил бўлса-да, захарли моддалар сарфи 4 – 6 марта ортади. кукун захарли моддаларнинг ўсимлик баргларига яхши ёпишиши ва узоқ ушланиб қолиши учун чанглаш вақтида дорилар сув ёки минерал ёғлар билан намланади. маълум концентрацияли захарли дори аэрозол усулида сепилади. бу усулнинг бошқа усулларга нисбатан афзаллиги шундаки, дори ўсимликларга текис ўтиради, кам мехнат сарфлаб, иш унуми юқори бўлади. дорилар аэрозол усул билан пуркалганда генераторлар …

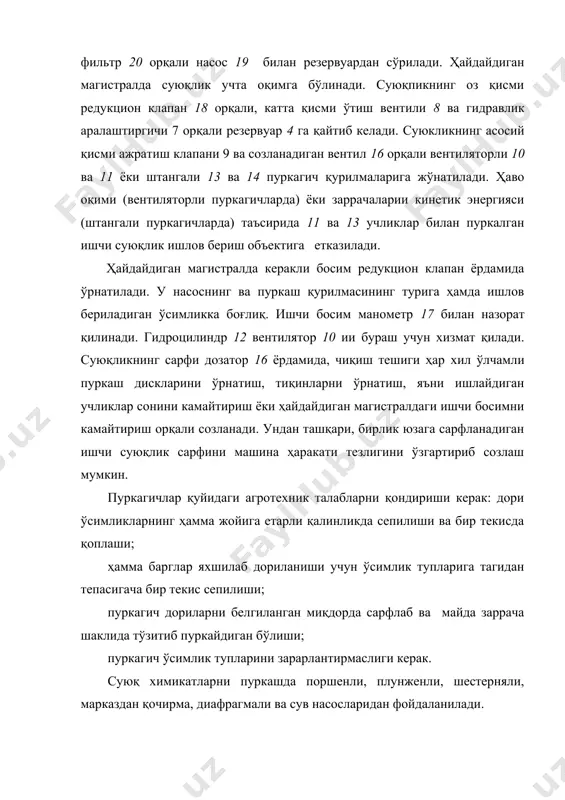

7 орқали резервуар 4 га қайтиб келади. суюкликнинг асосий қисми ажратиш клапани 9 ва созланадиган вентил 16 орқали вентиляторли 10 ва 11 ёки штангали 13 ва 14 пуркагич қурилмаларига жўнатилади. ҳаво оқими (вентиляторли пуркагичларда) ёки заррачаларии кинетик энергияси (штангали пуркагичларда) таъсирида 11 ва 13 учликлар билан пуркалган ишчи суюқлик ишлов бериш объектига етказилади. ҳайдайдиган магистралда керакли босим редукцион клапан ёрдамида ўрнатилади. у насоснинг ва пуркаш қурилмасининг турига ҳамда ишлов бериладиган ўсимликка боғлиқ. ишчи босим манометр 17 билан назорат қилинади. гидроцилиндр 12 вентилятор 10 ии бураш учун хизмат қилади. суюқликнинг сарфи дозатор 16 ёрдамида, чиқиш тешиги ҳар хил ўлчамли пуркаш дискларини ўрнатиш, тиқинларни ўрнатиш, яъни ишлайдиган учликлар сонини камайтириш ёки ҳайдайдиган магистралдаги ишчи босимни камайтириш орқали созланади. ундан ташқари, бирлик юзага сарфланадиган ишчи суюқлик сарфини машина ҳаракати тезлигини ўзгартириб созлаш мумкин. пуркагичлар қуйидаги агротехник талабларни қондириши керак: дори ўсимликларнинг ҳамма жойига етарли қалинликда сепилиши ва бир текисда қоплаши; ҳамма барглар яхшилаб …

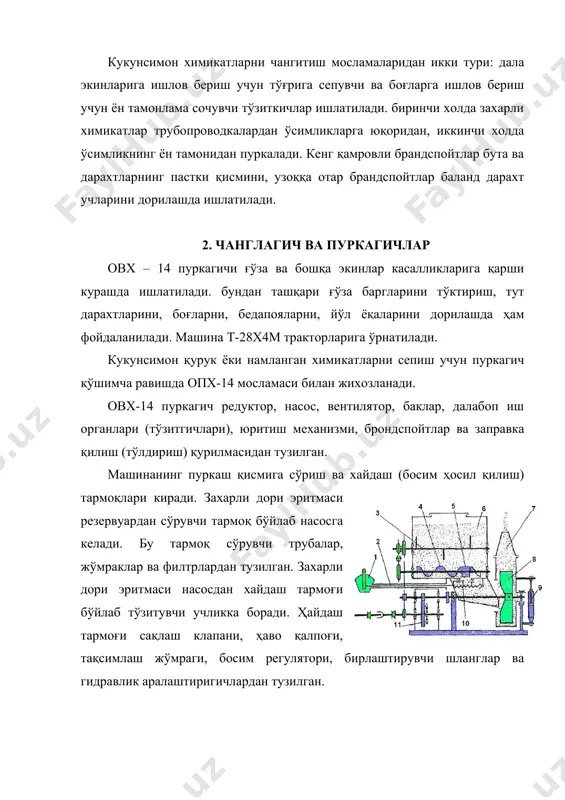

ркагичи ғўза ва бошқа экинлар касалликларига қарши курашда ишлатилади. бундан ташқари ғўза баргларини тўктириш, тут дарахтларини, боғларни, бедапояларни, йўл ёқаларини дорилашда ҳам фойдаланилади. машина т-28х4м тракторларига ўрнатилади. кукунсимон қурук ёки намланган химикатларни сепиш учун пуркагич қўшимча равишда опх-14 мосламаси билан жихозланади. овх-14 пуркагич редуктор, насос, вентилятор, баклар, далабоп иш органлари (тўзитгичлари), юритиш механизми, брондспойтлар ва заправка қилиш (тўлдириш) қурилмасидан тузилган. машинанинг пуркаш қисмига сўриш ва хайдаш (босим ҳосил қилиш) тармоқлари киради. захарли дори эритмаси резервуардан сўрувчи тармоқ бўйлаб насосга келади. бу тармоқ сўрувчи трубалар, жўмраклар ва филтрлардан тузилган. захарли дори эритмаси насосдан хайдаш тармоғи бўйлаб тўзитувчи учликка боради. ҳайдаш тармоғи сақлаш клапани, ҳаво қалпоғи, тақсимлаш жўмраги, босим регулятори, бирлаштирувчи шланглар ва гидравлик аралаштиригичлардан тузилган. чанглатгичнинг технологик иш жараёни иш жараёнида бункердаги кукунсимон заҳарли модда айланадиган тўзитгич 3 билан узлуксиз юмшатилади ва сўнгра шнек 4 ёрдамида чиқиш тешигига узатилади. узатувчи қурилманинг куракли ғалтаги 5 заҳарли моддани лоток орқали вентиляторнинг сўриш чизиғига …

ган. суюқлик гидравлик аралаштиргичнинг соплоси орқали 1-1,5 мпа босим остида чиқариб резервуар ичидаги суюқликни аралаштирилади. ўнг томондаги резервуарда гидравликавий аралаштиргичнинг жўмраги, тақсимлагич, суюқлик сатҳини кўрсаткич ва демпферли манометрлар бор. икки томонлама ишлайдиган плунжерли насос иш эритмасини босим билан пурковчи учликка узатади. бу насос резервуарлардаги гидравлик аралаштиргичларга ҳам суюқлик юборади, резервуарларни суюқлик билан тўлатади ва аралашма тайёрлашда ишлатилади. насос цилиндрларининг устки қисмида ҳаво қалпоғи ва сақлаш клапани билан жиҳозланган ҳайдаш коллектори маҳкамланган. цилиндрларнинг пастки қисмига филтр билан бирлаштирилган сўрувчи коллектор маҳкамланган. насосни ишга тушириш учун редукторнинг ўнг томонда жойлашган, алмашлаб қўшиш валидаги даста олдинга силжитилади. кулачокли механизм 400 айл/мин частота билан айланаётган эксцентрикли валнинг айланма ҳаракатини насос плунжерларининг илгарилама-қайтма ҳаракатига ўзгартиради. сақлаш клапани ҳайдаш тармоғида зарур босимни таъминлайди. босим белгиланган даражадан ошганда суюқлик босим тизимидан автоматик равишда сўриш тизимига ўтади. насосга мой қуйиши учун қопқоқли трубка ясалган, бу трубка бир вақтнинг ўзида декомпрессор вазифасини ўтайди. насоснинг иш унуми 120 л/мин иш …

ган иш органлари маҳкамланади. агрегат бир ўтганда дарахтларнинг ярим қаторларидан иккитасини ёки йўлнинг икки ёқасини дорилайди. иш органларининг юритувчи механизм пуркагични тебранма ҳаракатга келтиради ва аралаштиргичнинг валини ҳамда чанглаш мосламасининг таъминлаш валини айлантиради. машина иш органларининг комплектида барабанга ўралган шлангли иккита брандспойт бор. ҳар бир брандспойтга суюқлик тўзитувчи шайбалар тўплами қўшиб берилади. брандспойтлар шланглар воситасида насоснинг босим йўлига бирлаштирилади. концентрацияли заҳарли химикатлар резервуарларга заправка қурилмаси ёрдамида қуйилади. химикатлар сув билан аралашиб машинанинг босим йўлига ўтади, сўнгра резервуарлардаги гидравликавий аралаштиргичга боради. ташқаридан ҳаво сўрилмаслиги учун трубанинг учини суюқликка тўла ботириш керак. опх-14 чангловчи мослама т-28х4м тракторига пуркагич билан биргаликда ўрнатилади ва кукунсимон заҳарли дориларни қуруқлайин ёки намлаб сепади. мослама бункернинг ён қия деворлари пўлат листдан ясалган. бункернинг ички қисмида майдалагич ва горизонтал ўқда айланувчи таъминлагич (шнек) жойлашган. таъминлагичнинг валида экувчи ғалтак бўлиб, ғалтакнинг остида ва бункер тубида тирқиш бор. тирқишни даста билан силжитиладиган заслонка ёрдамида кўп-оз очиш мумкин. таъминлагичли бункер кукунини …
