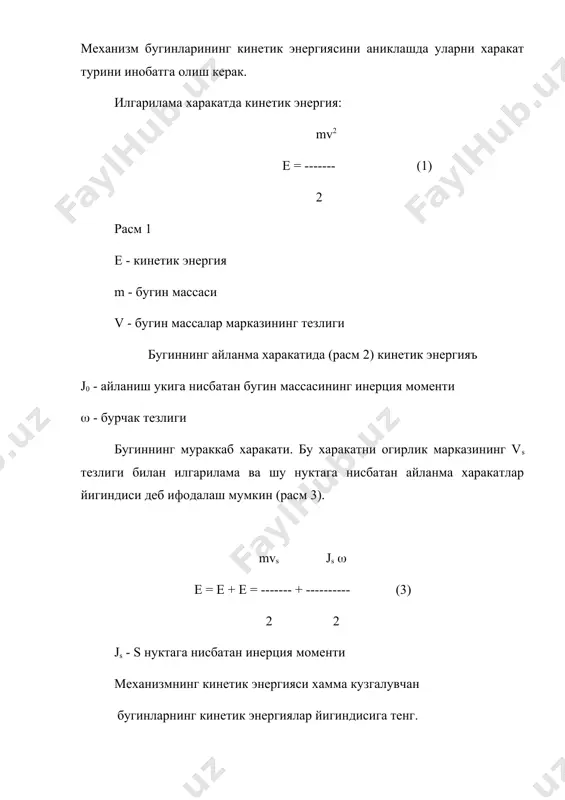

1404984176_55296.doc буровчи моментни узатишни лойихалаш. режа: 1. шпонка турлари. 2. рухсат этилган кучланишлар. 3. шлицали бирикмалар турлари. 4. съемниклар. 5. штифтли бирикмалар. 6. фланецли бирикмалар. 7. фрикцион бирикмалар. 8. ричагларни валларга урнатиш. механизм бугинларининг кинетик энергиясини аниклашда уларни харакат турини инобатга олиш керак. илгарилама харакатда кинетик энергия: mv2 е = ------- (1) 2 расм 1 е - кинетик энергия m - бугин массаси v - бугин массалар марказининг тезлиги бугиннинг айланма харакатида (расм 2) кинетик энергияъ j0 - айланиш укига нисбатан бугин массасининг инерция моменти ( - бурчак тезлиги бугиннинг мураккаб харакати. бу харакатни огирлик марказининг vs тезлиги билан илгарилама ва шу нуктага нисбатан айланма харакатлар йигиндиси деб ифодалаш мумкин (расм 3). mvs js ( е = е + е = ------- + ---------- (3) 2 2 js - s нуктага нисбатан инерция моменти механизмнинг кинетик энергияси хамма кузгалувчан бугинларнинг кинетик энергиялар йигиндисига тенг. е = е е - е …

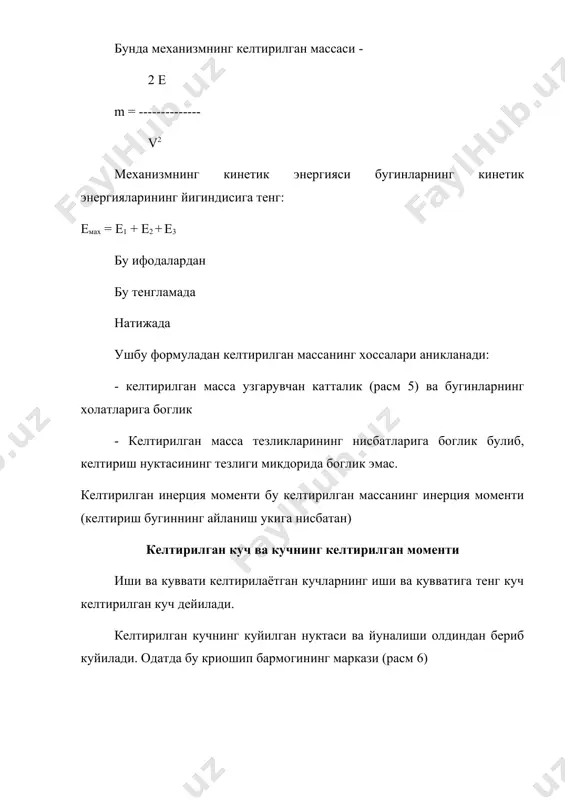

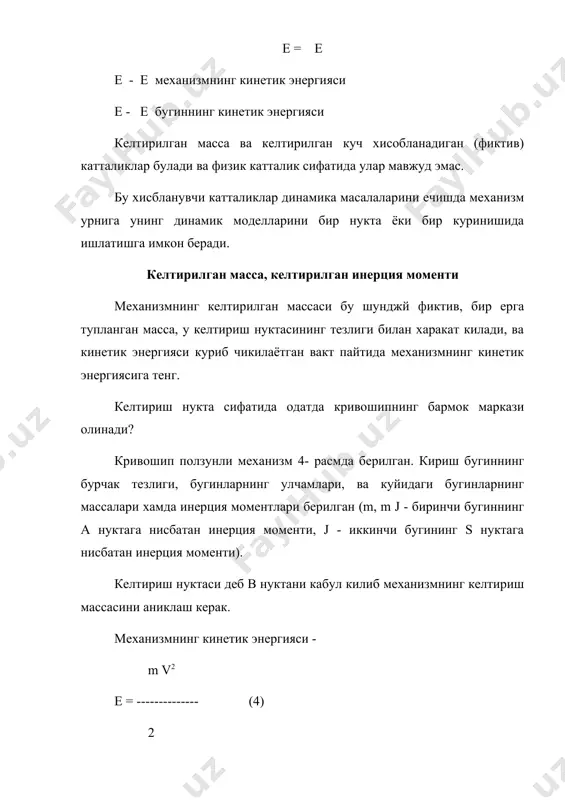

деб в нуктани кабул килиб механизмнинг келтириш массасини аниклаш керак. механизмнинг кинетик энергияси - m v2 е = -------------- (4) 2 бунда механизмнинг келтирилган массаси - 2 e m = -------------- v2 механизмнинг кинетик энергияси бугинларнинг кинетик энергияларининг йигиндисига тенг: емах = е1 + е2 + е3 бу ифодалардан бу тенгламада натижада ушбу формуладан келтирилган массанинг хоссалари аникланади: - келтирилган масса узгарувчан катталик (расм 5) ва бугинларнинг холатларига боглик - келтирилган масса тезликларининг нисбатларига боглик булиб, келтириш нуктасининг тезлиги микдорида боглик эмас. келтирилган инерция моменти бу келтирилган массанинг инерция моменти (келтириш бугиннинг айланиш укига нисбатан) келтирилган куч ва кучнинг келтирилган моменти иши ва куввати келтирилаётган кучларнинг иши ва кувватига тенг куч келтирилган куч дейилади. келтирилган кучнинг куйилган нуктаси ва йуналиши олдиндан бериб куйилади. одатда бу криошип бармогининг маркази (расм 6) механизмнинг оний куввати - v - келтириш нуктасининг тезлиги, p - келтирилган куч p, v - механизмнинг i нукталаридаги кучлар …

катталиклар ва бугинларнинг холатига боглик кинетостатикада динамикани биринчи масаласи ечилади: берилган харакат буйича механизм бугинларига таъсир этаётган кучлар аникланади. динамикани иккинчи масаласи: берилган кучлардан фойдаланиб бошлангич бугинларнинг харакат конунини аниклаш. харакат конуни машина, механизмнин харакат тенгламаси билан ифодаланади. бу тенгламалар сони механизмнинг эркинлик даражасига тенг. харакат тенгламалари турли шаклларда булиши мумкин. харакат тенгламаларини чикаришда механизмнинг динамик моделлари ишлатилади. механизмнинг реал конструкциясини назардан колдириб битта келтириш нуктанинг ёки бугиннинг харакати урганилади. механизмнинг динамик модели берилгач, унинг келтирилган инерция моменти jкел , кучлар келтирилган моменти мкел , келтириш бугиннинг бурчак тезлиги w механизмнинг дифференциал харакат тенгламаси аниклансин. фараз килайлик, бугин элементар бурчакка бурилди. кинетик энергияни узгариши хакида теорема асосида у ташки ва ички кучларнинг элементар ишлари йигиндисига тенг - de = d a (12) кинетик энергияни орттирмаси jкел w2 de = d ( -----------) (13) 2 келтирилган моментнинг элементар иши - da = mкел d (14) (13) ва (14) ни (12) га …

катининг лагранж шаклидаги i - тур дифференциал тенгламасини хосил киламиз. s2 d mкел ркел = мкел s + -------- ----------- (15) 2 d s энергия интеграли шаклидаги машинанинг харакат тенгламаси. бундай тенгламани (12) дифференциал тенгламани интеграллаб олиш мумкин. е2 - е1 = ахар - афой. - азар + а2 (17) е1 ва е2-механизмнинг кинетик энергияси, курилаётган вакт оралигини бошида ва охирида; a2 - (харакатлантирувчи кучларнинг иши; афой - азар - фойдали ва зарарли кучларнинг ишлари; аg - бугинларни огирлик кучларининг ишлари; бу кучлар харакатлантирувчи ёки каршилик кчлари булиши мумкин. кучлар таъсирида механизмнинг хакикий харакатини лагранж тенгламаларини интеграллаш йули билан топса булади. харакатни энергетик шаклда хам куриб чикса булади. ушбу усулни куллаб чикамиз. кинематик энергия дифференциали элементар ишга тенг de = da ёки jкел w2 d(--------------) = mкел (1) 2 келтириш бугини элементар d y бурчакка бурилса, (шакл 1). 1 - шакл (1) - тенгламани интеграллаймиз. узгармас “с” сонли бошлангич шартлардан …

и. маълум тезликка етганда харакатлантирувчи ва каршилик кучларнинг ишлари орасида тенглик урнатилади. 2 - давр - баркарор харакат бошланади. келтирилган бугиннинг бурчак тезлиги даврий тебранишни бошлайди, тебранма жараён бошланади. бундай харакат - мувозанатланмаган баркарор харакат дейилади. бу харакат келтирилган инерция моменти jкел узгарувчан катталик булганда доим хосил булади. агар jкел = const булса, (тишли узатмаларда), узгармас “(“ билан мувозанатланмаган харакат булиши мумкин. машина тухтаганда, двигател учирилади, (фойдали каршиликлар хам учирилиши мумкин) ва машинанинг туплаган кинетик энергияси каршилик кучларни енгишга сарфланади ва нолгача тушади. келтирилган инерция моменти узгариши билан кириш бугиннинг бурчак тезлиги ва механизмнинг кинетик энергияси узгаришини виттенбауэр диаграммаси ва усули яхши тасвирлаб беради. бу диаграммада ординаталар уки буйича кинетик энергияси уки буйича кинетик энергия куйилади, абсциссалар укида - келтирилган инерция моменти (ёки келтирилган масса) (шакл 5). хар бир холат учун (1, 2, 3, 4, 5, .....) келтирилган инерция моменти jкел ва е кинетик энергия хисобланади. кинетик энергияни келтирилган моментнинг …
