драглайн. экскаваторларни ишлаш технологияси ва иш унумдорлиги.

DOC 100.0 KB Free download

Page preview (5 pages)

Scroll down 👇
1

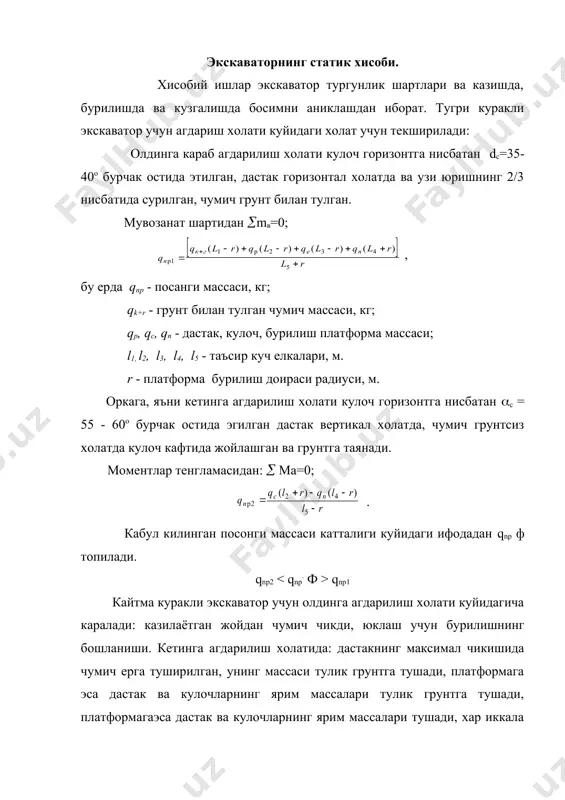

1404903088_54943.doc к q r q l r q l r q l r q l r q l r p l r у x п n c p x r = + + + + - + - + - + - + р ( ) ( ) ( ) ( ) ( ) ( ) 6 5 6 3 2 02 1 драглайн. экскаваторларни ишлаш технологияси ва иш унумдорлиги. режа: 1. экскаваторларни ишлаш технологияси ва иш унумдорлиги. 2. экскаваторни статик ва кинематик хисоби. 3. тортиш кучи хисоби. экскаваторнинг статик хисоби. хисобий ишлар экскаватор тургунлик шартлари ва казишда, бурилишда ва кузгалишда босимни аниклашдан иборат. тугри куракли экскаватор учун агдариш холати куйидаги холат учун текширилади: олдинга караб агдарилиш холати кулоч горизонтга нисбатан dc=35-40o бурчак остида этилган, дастак горизонтал холатда ва узи юришнинг 2/3 нисбатида сурилган, чумич грунт билан тулган. мувозанат шартидан (mв=0; , бу ерда qnp - посанги массаси, кг; qk+r …
2
а агдарилишда - чумич грунтга (c = 45 - 50o холатда туширилган. ишчи курилмаларини алмаштириш туридан катъий назар экскаватор тургунлиги кучлар муносабатидан аникланади яъни энг нокулай шароитларда экскаваторнинг казиш холатида грунтнинг максимал каршилиги катта булади. тугри куракнинг тургунлик холати 2 та холат учун текширилади. биринчи холатда: бурилиш платформа уки юриш кисми укига перпендикуляр, дастак тулик чикиш учун чузилган, чумич грунт билан тулган, кулоч эса горизонтга нисбатан (c= 35-40o га эгилган, иш горизонтал текисликда амалга ошаяпти. ишчи тургунлик коэффициенти куйидаги формуладан топилади. , бу ерда (мy - экскаваторни агдариш холатидан сакловчи куч моментлар егиндиси. (м0 - экскаваторни агдарувчи куч моментлар егиндиси. мувозанат кучлар тенгламасидан а нуктага нисбатан экскаваторни агдарувчи кучлар учун куйидагига эга буламиз: . шу билан бирга аник бир хисобий иш утказиш зарур. бунда асосий юкланишлардан ташкари, динамик ва шамол .кланишларини олиш зарур. бу холатда тургунлик захира катталиги 1,5 дан кичик булмаслиги керак. кутариш ва тушишнинг максимал кияликда шамол босимини …
3

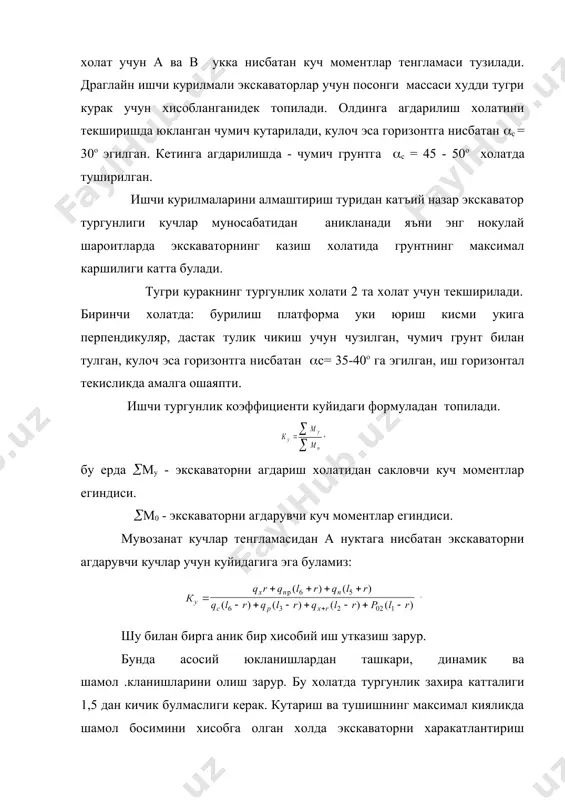

зилган, экскаватор 3 ( 5о калинликда ишлайди. драглайн тургунлик коэффициенти: , бу ерда мr - бурилиш кисми огирлик кучидан хосил булган момент, kh; мпр - посонги огирлик кучи моменти, кн; мх - бурилмайдиган платформа ва юриш кисми огирлик кучидан пайдо булган момент, кн; мс - кулоч огирлик кучи моменти, кн; мчс - кулоч инерция моменти, кн; мк+r - чумични грунт билан биргаликдаги огирлик моменти, кн; мчк+r - грунт баландлиги инерция моменти, кн; мw - шамол юкланиш моменти, кн. экскаваторнинг статик хисобида грунтдаги солиштирма босим текширилиб ва рухсат этилгани билан таккосланади. агар максимал босим рухсат этилган юкланишдан ошиб кетса, уз холатига кайтариш зарур. экскаватор хужжатида курсатилган гусеницаларнинг грунтдаги уртача солиштирма босими куйидаги формула ёрдамида аникланади: бу ерда g - огирлик марказидан утувчи, грунтга узатувчи, барча вертикал кучларнинг тенг таъсир этувчи, н, b -гусеница тасмаси эни, l -таянч гусеница тасма узунлиги, мм. харакатланувчи (юрувчи) курилмалар остига эксцентрик - куйилган юкланишда, икки гусеницали …
4
катдаги каршилик куйидаги ифода билан аникланади, (кн): wn = f . mg, бу ерда f - тебраниш каршилик коэффициенти. 2.кутарилишдаги каршилик куйидаги формула билан топилади, (кн): wn = mg . sin(, бу ерда ( - кутарилиш йули бурчаги. 3. туриш жойидан кузгалишда инерция каршилиги куйидаги формула билан аникланади, (кн): wj = gv/ gtp, бу ерда v - экскаватор харакатланишининг илгарланма тезлиги, км/с; g - огирлик кучи тезланиши, м/с2; tp - хайдаш вакти, с. экскаватор харакатланишининг уртача тезлиги v= 1км/с ва tp = 3; wj = (0,01 - 0,02)g. 4. шамол каршилиги куйидаги формуладан топилади: wв = 0,005.f(v ( v0)2; бу ерда v0 - шамол тезлиги, км/с. амалиётда шамол каршилиги факат тез юрадиган экскаваторларда хисобга олинади, секин юрадиган экскаваторларда бу каршиликни хисобга олмаса хам булади, шамол каршилигини хисобга олиш мураккаб эмас ва уни экскаватор барча турлари учун киритиш фойдадан холи эмас. 5. гусеница ичидаги ишкаланишдаги каршилик куп омилларга боглик (занжирлар эгилиши, …
5
7% гача булган кутарилишларда , туртинчи - яхши холатдаги йул учун 5% гача кутарилишларда. хаво гилдиракли экскаваторларнинг харакатланишидаги каршиликни хисоблаш гусеницали юрувчи экскаватор каршиликларига хос тарзда булади. экскаватор харакатининг катта тезликларидаги (40 км/с дан юкори) каршиликларни хисоблашда шамол каршилиги хам хисобга олинади. экскаваторнинг кинематик хисоби. бажарувчи механизмларнинг ишчи тезликлари ва двигател валининг айланиш частотаси буйича экскаваторнинг асосий механизмлари учун умумий узатмалар сонини аниклаш мумкин. шундан сунг экскаваторнинг танланган тузилмавий-кинематик шаклига кура кинематик звенолар орасидаги умумий узатмалар сонини таксимлаш мумкин. бунга паралел равишда узатма тури танланади. двигател вали ва чумич кутарувчи лебедка чигириги (барабани) вали орасидаги умумий узатмалар сони куйидаги ифода ёрдамида аникланади: , бу ерда vn - чумични кутариш тезлиги, м/с; un - чумич кутарувчи полиспаст карралилиги (тугри курак учун un = 2). худди шундай муносабатлардан канат - блок юритмали механизмлар, кутариш ва драглайн тиркамаси ва кайтма курак механизмлари умумий узатмалар сонини хисоблашда фойдаланилади. экскаватор бурилиш механизмининг умумий узатмалар сони: …
