автогрейдер отвали улчамини аниклаш. отвалга таъсир килаётган кучларни хисоби.

DOC 91.5 KB Free download

Page preview (5 pages)

Scroll down 👇

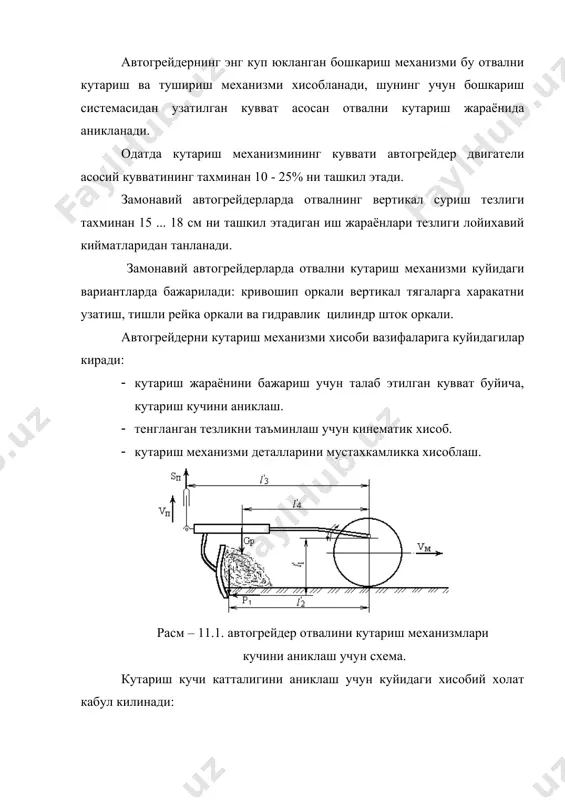

1404903227_54945.doc ' 3 ' 1 1 ' 2 2 ' 4 l l p l p l g s p п × - × + × = ) ( 1 5 2 5 2 l l l l g p - + = 1 2 в в g p = 1 6 2 l l p s n × = к f s g ш n cm × = н пр ц р s f = 4 2 ц ш d р s × = p р s д ш ц × = p 4 пов пов с пов u м m h × = 9550 ' 3 дв пов пов n m к n × × = автогрейдер отвали улчамини аниклаш. отвалга таъсир килаётган кучларни хисоби. режа: 1. автогрейдер бошкариш механизми хисоби. 2. кутариш ва тушириш гидроцилиндри диаметри хисоби. автогрейдернинг энг куп юкланган бошкариш механизми бу отвални кутариш ва …

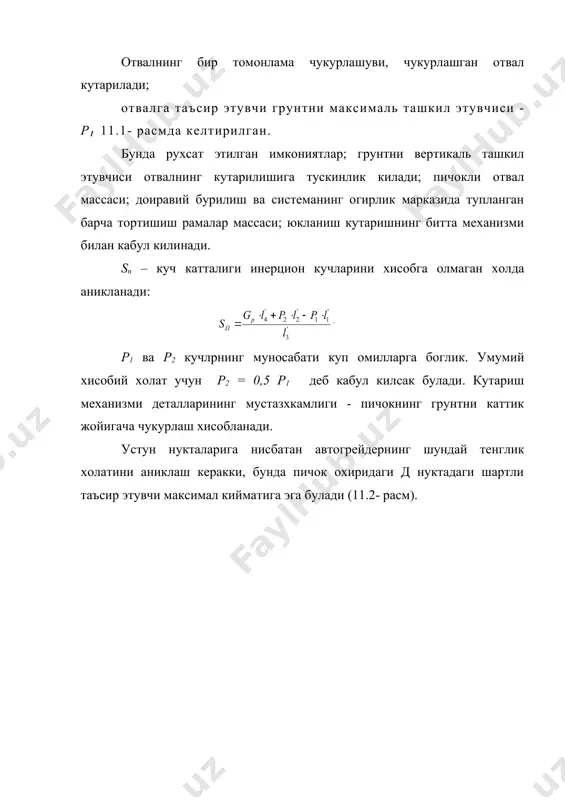

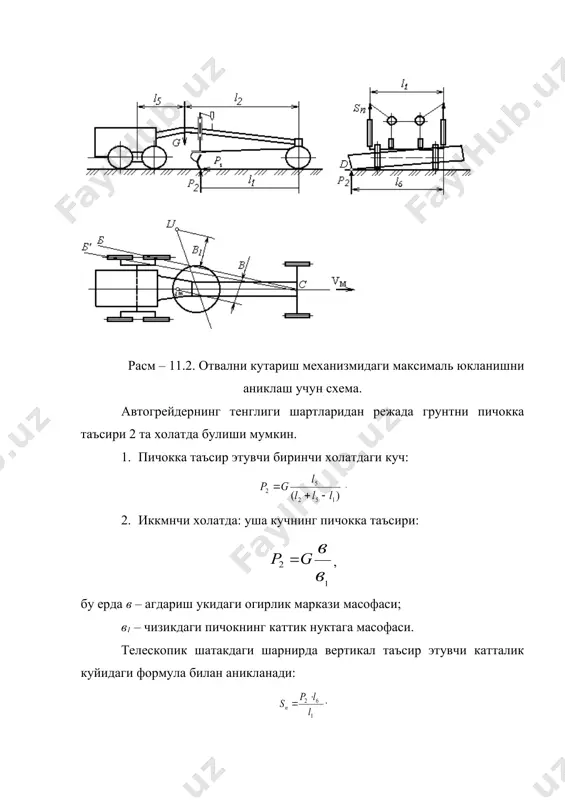

нерцион кучларини хисобга олмаган холда аникланади: . р1 ва р2 кучлрнинг муносабати куп омилларга боглик. умумий хисобий холат учун р2 = 0,5 р1 деб кабул килсак булади. кутариш механизми деталларининг мустазхкамлиги - пичокнинг грунтни каттик жойигача чукурлаш хисобланади. устун нукталарига нисбатан автогрейдернинг шундай тенглик холатини аниклаш керакки, бунда пичок охиридаги д нуктадаги шартли таъсир этувчи максимал кийматига эга булади (11.2- расм). расм – 11.2. отвални кутариш механизмидаги максималь юкланишни аниклаш учун схема. автогрейдернинг тенглиги шартларидан режада грунтни пичокка таъсири 2 та холатда булиши мумкин. 1. пичокка таъсир этувчи биринчи холатдаги куч: . 2. иккмнчи холатда: уша кучнинг пичокка таъсири: , бу ерда в – агдариш укидаги огирлик маркази масофаси; в1 – чизикдаги пичокнинг каттик нуктага масофаси. телескопик шатакдаги шарнирда вертикал таъсир этувчи катталик куйидаги формула билан аникланади: , бу ерда l6 – елка доиравий бурилишига нисбатан отвалнинг чети аралашиб кетиши олинади, р2 катталиги – максимал равишда. мустахкамликка текшириш гидроцилиндр ёки …

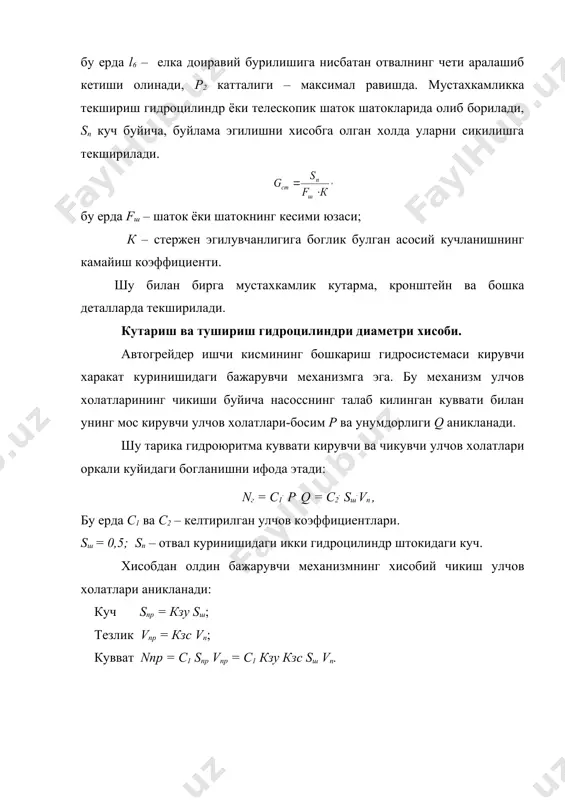

ги куч. хисобдан олдин бажарувчи механизмнинг хисобий чикиш улчов холатлари аникланади: куч sпр = кзy sш; тезлик vпр = кзс vп; кувват nпр = с1 sпр vпр = с1 кзу кзс sш vп. бу ерда кзс – тезлик буйича захира коэффициенти 1,2 … 1,4 га тенг; кзу – куч буйича захира коэффициенти 1,15 … 1,35 тавсия килинади. системадаги берилган номинал босим рн буйича цилиндрнинг тахминий фойдали юзаси аникланади: , улар орасидаги фаркдан фойдаланиб, цилиндр дц ва шаток диаметрининг меёрий кийматларини танлашга имкон беради. баъзи кувватли цилиндрлар улчов холатининг муносабати. (жадвал – 3) улчов холат шатокдаги куч, kh 10 гача 12…30 30…60 60…100 100 гидроцилиндрдаги босим, мпа 5 гача 6…7 8…10 12…15 16...20 шаток диаметри, d (0,2…0,3)дк (0,3…0,4)дк 0,5 дк (0,6…0,7)дк 0,7 дк отвалнинг кутариш ва тушириш гидроцилиндр диаметри куйидаги формула билан аникланади: , бу ерда р – гидросистемадаги босим, мпа; дц - цилиндр диаметри, м; , бу ерда sш – …

gп – бурилувчи кисмларнинг огирлик кучи йигиндиси, н; (з – пулатнинг пулатдаги ишкаланиши, (з = 0,15 га тенг; r0 – ишкаланиш кучи ишлатиш радиуси; r0 – бурилиш доираси маркази 0 нукта атрофида айланувчи кисмларнинг огирлик маркази жойлашиш радиуси; ( - автогрейдернинг кундаланг киялик бурчаги, град; ( - бурилишнинг айланма тезлиги, 0,4…0,6 м/с, кабул киламиз;ъ t – илдамлаш вакти, тахминан 0,5 с га тенг; j – айланувчи кисмлар инерция моменти, кг м2. отвалнинг бурилиш механизми ишда каршиликни енгиш учун зарур булган двигателнинг айланиш моменти катталигини куйидаги ифода ташкил этади: , бу ерда u ва ( - двигателдан бурувчи айланма укигача булган узатувчи узатишлар сони ва ф.и.к. бурувчи айлананинг тишли супурги (венси) буйича бурувчи шестернянинг думалашда кувватини хисобга олган холда: . бу ерда к’з – захира коэффициенти, 1,25 га тенг деб кабул килинган; nдв – двигатель тирсакли вали айланишлар сони, с; отвалнинг бурилиш механизми деталларини мустахкамликка куйидаги холат учун хисобланади, бунда отвал …

билан, сикишда кундаланг эгилишни хисобга олган холда штокнинг ва мустахкамлигини хисоблаш ва гидроцилиндр диаметрини аниклаш адабиёт буйича топилади рул бошкаруви механизми. автогрейдерда у бошкариладиган гилдиракларни буришни бажаради. замонавий тузилмаларда гидравлик ёки пневматик кучайтиргичли механик рул бошкармаси кулланилади. грейдернинг рул (штурвалига) чамбарагига узатилаётган куч карданли узатма винтли ёки червякли механизми, кучайтиргич ва рул тяга системалари ёрдамида бошкарилувчи гилдиракларга узатилади. адабиётлар 1. акбаров а. “курилиш машиналари”, тошкент 1993й., узбек тилида. 2. плешков а. “бульдозер, скрепер, автогрейдерлар”, тошкент, узбек тилида. 3. алексеева т. в. и др. “машины для земляных работ”, 1972й. рус тили. 4. гаркави н. г. “машины для земляных работ”, 1989й. рус тили. 5. домбровский н. г. и др. “строителные машины” 1985й. рус тилида. 6. сергеев в. п. “автотракторный транспорт” 1984й. рус тилида. 7. икрамов у. а. “автомобиллар ремонти” 1976й. узбек тилида. 8. баловнев в. и. “дорожно-строительные машины и комплексы” м.1988, 384с. 9. набиев р. в. “йул курилиш машиналаридан фойдаланиш”, 1988й. узбек …
