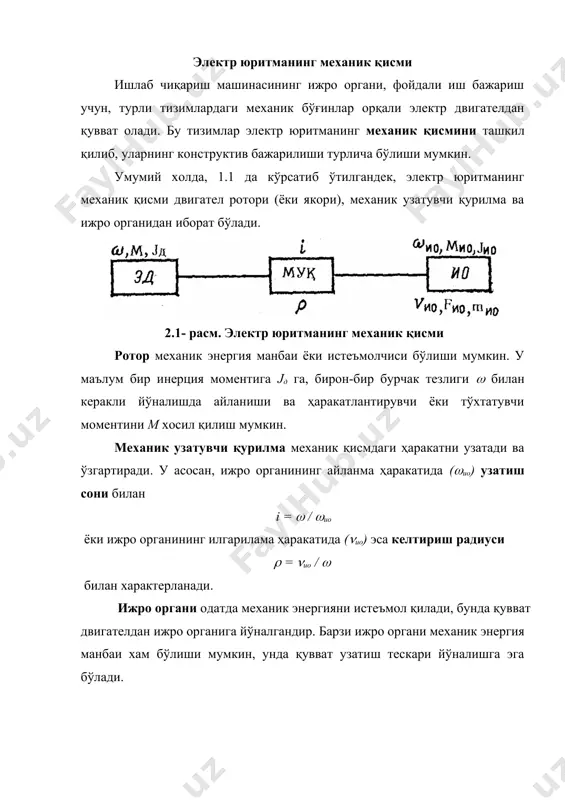

1543677731_73009.docx � embed msphotoed.3 �� э э _1046865070.bin w r э э электр юритманинг механик кисми ва уни хисоблаш схемалари режа: 1. электр юритманинг механик қисми 2. электр юритмадаги статик ва динамик моментлар 3. электр юритма механик қисмини ҳисоблаш схемалари 4. кўп массали механик тизим электр юритманинг механик қисми ишлаб чиқариш машинасининг ижро органи, фойдали иш бажариш учун, турли тизимлардаги механик бўғинлар орқали электр двигателдан қувват олади. бу тизимлар электр юритманинг механик қисмини ташкил қилиб, уларнинг конструктив бажарилиши турлича бўлиши мумкин. умумий холда, 1.1 да кўрсатиб ўтилгандек, электр юритманинг механик қисми двигател ротори (ёки якори), механик узатувчи қурилма ва ижро органидан иборат бўлади. 2.1- расм. электр юритманинг механик қисми ротор механик энергия манбаи ёки истеъмолчиси бўлиши мумкин. у маълум бир инерция моментига jд га, бирон-бир бурчак тезлиги билан керакли йўналишда айланиши ва ҳаракатлантирувчи ёки тўхтатувчи моментини м хосил қилиш мумкин. механик узатувчи қурилма механик қисмдаги ҳаракатни узатади ва ўзгартиради. у …

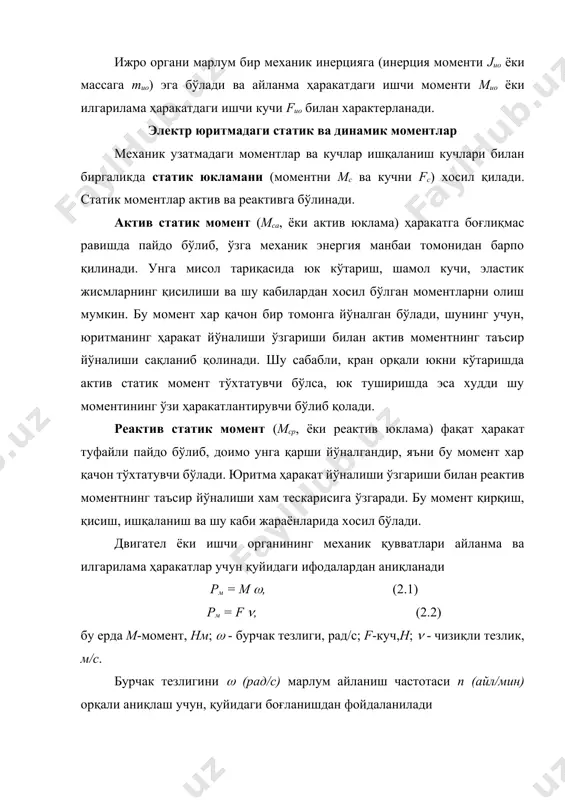

ергия манбаи томонидан барпо қилинади. унга мисол тариқасида юк кўтариш, шамол кучи, эластик жисмларнинг қисилиши ва шу кабилардан хосил бўлган моментларни олиш мумкин. бу момент хар қачон бир томонга йўналган бўлади, шунинг учун, юритманинг ҳаракат йўналиши ўзгариши билан актив моментнинг таъсир йўналиши сақланиб қолинади. шу сабабли, кран орқали юкни кўтаришда актив статик момент тўхтатувчи бўлса, юк туширишда эса худди шу моментининг ўзи ҳаракатлантирувчи бўлиб қолади. реактив статик момент (мср, ёки реактив юклама) фақат ҳаракат туфайли пайдо бўлиб, доимо унга қарши йўналгандир, яъни бу момент хар қачон тўхтатувчи бўлади. юритма ҳаракат йўналиши ўзгариши билан реактив моментнинг таъсир йўналиши хам тескарисига ўзгаради. бу момент қирқиш, қисиш, ишқаланиш ва шу каби жараёнларида хосил бўлади. двигател ёки ишчи органининг механик қувватлари айланма ва илгарилама ҳаракатлар учун қуйидаги ифодалардан аниқланади рм = m , (2.1) рм = f , (2.2) бу ерда м-момент, нм; - бурчак тезлиги, рад/с; f-куч,н; - чизиқли тезлик, м/с. бурчак тезлигини …

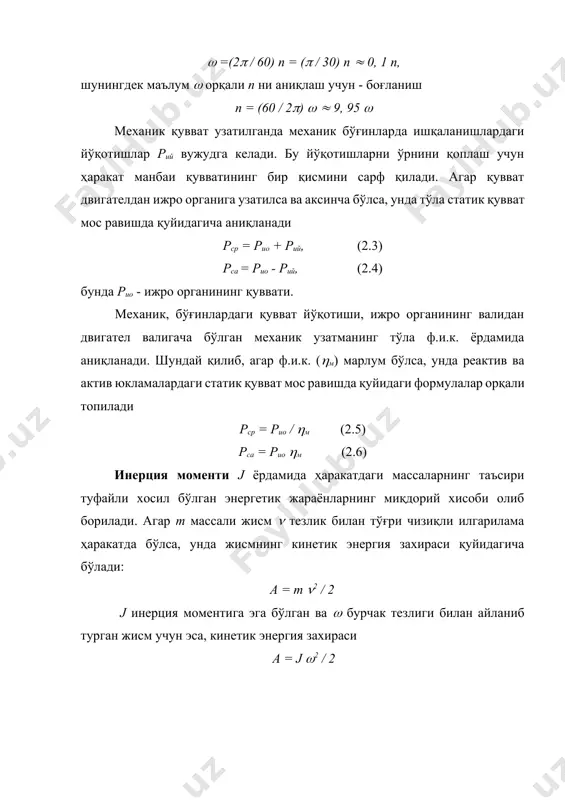

и массаларнинг таъсири туфайли хосил бўлган энергетик жараёнларнинг миқдорий хисоби олиб борилади. агар m массали жисм тезлик билан тўғри чизиқли илгарилама ҳаракатда бўлса, унда жисмнинг кинетик энергия захираси қуйидагича бўлади: а = m 2 / 2 j инерция моментига эга бўлган ва бурчак тезлиги билан айланиб турган жисм учун эса, кинетик энергия захираси а = j 2 / 2 силташ моментидан gd2 инерция моментига j ўтиш қуйидаги формула орқали амалга оширилади. j=mr 2=(g/g) (d/2) 2 = gd 2/4g, бунда g ва m - тегишли оғирлик кучи ва масса, кг ; g-эркин тушиш тезланиши, 9, 8 м/с2 ; r ва d - тегишли электр юритмадаги ҳаракатланувчи қисмларнинг инерция радиуси ва диаметри, м. динамик момент механизмнинг ҳаракатдаги массалари туфайли йиғилган кинетик энергияни аниқлайди. айланаётган массаларнинг, электр юритмани тезланиши натижасида олаётган ёки унинг тўхтатилиши натижасида бераётган қуввати рдин = dа/dt = j (d/dt) ифодани бўлиш орқали, динамик момент учун ифода олинади мдин = …

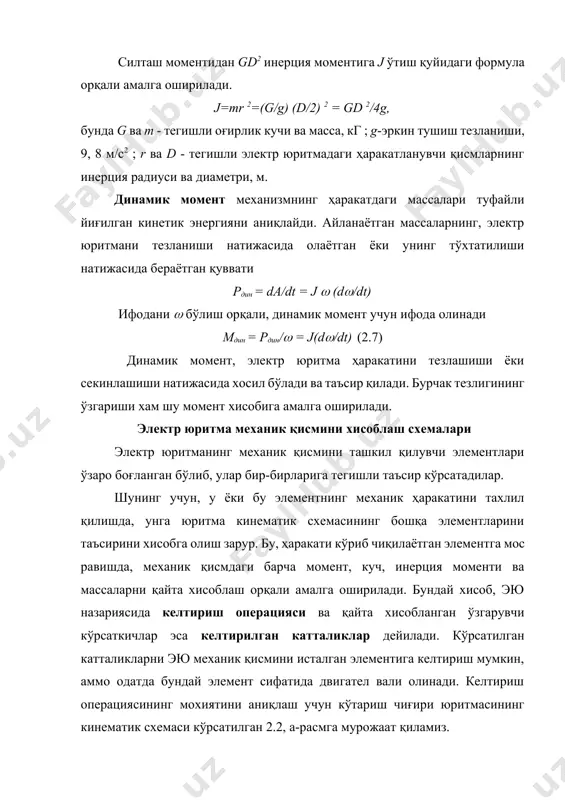

ри юритмасининг кинематик схемаси кўрсатилган 2.2, а-расмга мурожаат қиламиз. двигател эд, уловчи муфта м1, редуктор р ва муфта м2 орқали канат к ўралган барабанни б айлантиради. канатга чиғир илмоғи и (механизмининг ижро органи) махкамланган, унга m массали юк осилади. эюнинг юкламаси оғирлик кучи, хамда ҳаракатдаги қисмларнинг ишқаланиши билан аниқланади. 2.2, а-расмдаги барча момент, куч, инерция моменти ва массаларни двигател валига келтирилгандан сўнг эквивалент хисоблаш схемасига эга бўламиз. бу схеманинг (2.2, б-расм) асоси двигател бўлиб, реал схеманинг қолган элементлари статик момент мс (келтирилган юклама ёки қаршилик моменти) ва келтирилган инерция моменти j билан ифодаланади.2.2, б-расмдаги схема бир массали тизим ёки бикр келтирилган механик бўғин номи билан хам аталади. юклама моментини келтириш двигател юкламаси механик қувватини реал (2.2, а-расм) ва эквивалент (2.2, б-расм) схемалардаги тенглигига асосланиб амалга оширилади. юклама моментини келтириш, механик қисмдаги энергия йўналишига қараб, икки усулда бажарилади. 1.агар юк кўтариш амалга оширилаётган бўлса, унда двигател фойдали иш бажариб, кинематик занжиридаги …

двигател валига келтирилган юклама моменти мс қуйидаги формулаларнинг бири орқали аниқланади мс = мио ио /() = mио/(i) (2.10) мc= mио ио / = mио/i (2.11) инерция моментлари ва элементлар массаларни келтириш реал ва эквивалент схемалардаги кинетик энергия захираларининг тенглигига асосланиб амалга оширилади j 2/2 = jд 2/2 + jб б 2/2 + mио2/2, бундан j = jд +jб б 2/ 2+mvио2/ 2=jд+jб/i 2+m 2 (2.12) ни аниқлаймиз, бунда j - двигател валига келтирилган муы элементларининг инерция моментлари; jд - двигател, м1 муфта ва z1 шестерна инерция моменти; jб - z2 шестерна, м2 муфта ва б барабан инерция моменти. олинган натижани умумлаштириб, шундай хулоса қилиш мумкин; а) айланма ҳаракатдаги элементларнинг инерция моментларини jио двигател валига келтириш учун, инерция моментини двигател ва ушбу элемент орасидаги кинематик занжир қисмининг узатиш сонини i квадратига бўлиш керак. унда келтирилган умумий инерция моменти j = jд + jио/i 2 б) илгарилама ҳаракатдаги элементнинг массасини m …
