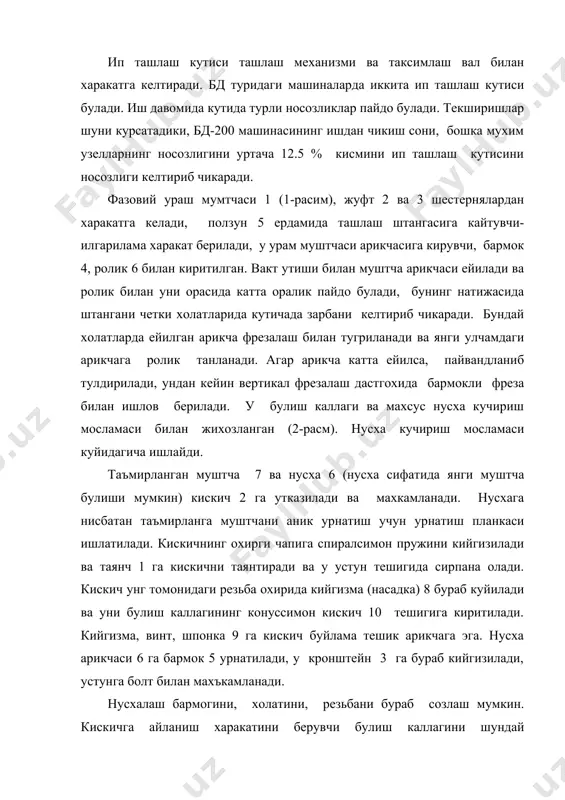

1404916411_55147.doc ип ташлаш кутисини созлаш ва тиклаш р е ж а : 1. ип ташлаш кутичасини вазифаси. 2. ип ташлаш кутичасида содир буладиган нуксонлар. 3. нуксонларни бартараф этиш. 4. ишлатиладиган асбоб ва жихозлар. ип ташлаш кутиси ташлаш механизми ва таксимлаш вал билан харакатга келтиради. бд туридаги машиналарда иккита ип ташлаш кутиси булади. иш давомида кутида турли носозликлар пайдо булади. текширишлар шуни курсатадики, бд-200 машинасининг ишдан чикиш сони, бошка мухим узелларнинг носозлигини уртача 12.5 % кисмини ип ташлаш кутисини носозлиги келтириб чикаради. фазовий ураш мумтчаси 1 (1-расим), жуфт 2 ва 3 шестернялардан харакатга келади, ползун 5 ердамида ташлаш штангасига кайтувчи-илгарилама харакат берилади, у урам муштчаси арикчасига кирувчи, бармок 4, ролик 6 билан киритилган. вакт утиши билан муштча арикчаси ейилади ва ролик билан уни орасида катта оралик пайдо булади, бунинг натижасида штангани четки холатларида кутичада зарбани келтириб чикаради. бундай холатларда ейилган арикча фрезалаш билан тугриланади ва янги улчамдаги арикчага ролик танланади. агар …

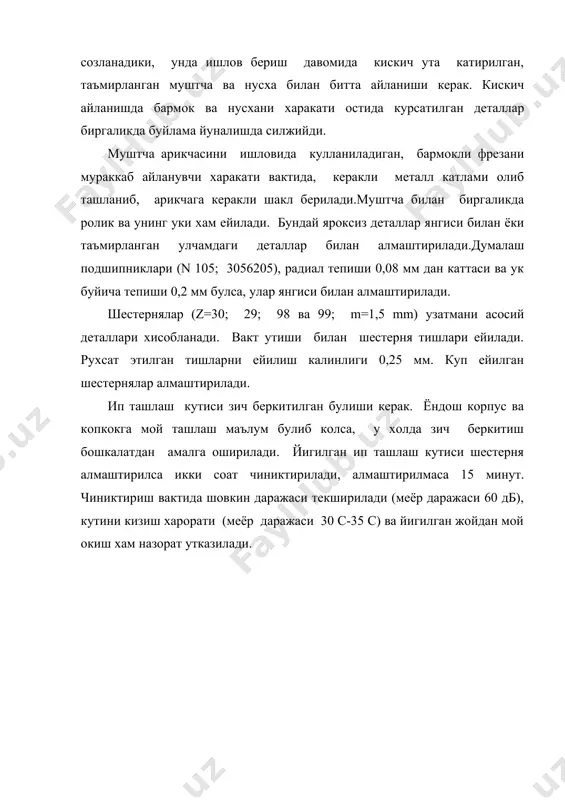

тини, резьбани бураб созлаш мумкин. кискичга айланиш харакатини берувчи булиш каллагини шундай созланадики, унда ишлов бериш давомида кискич ута катирилган, таъмирланган муштча ва нусха билан битта айланиши керак. кискич айланишда бармок ва нусхани харакати остида курсатилган деталлар биргаликда буйлама йуналишда силжийди. муштча арикчасини ишловида кулланиладиган, бармокли фрезани мураккаб айланувчи харакати вактида, керакли металл катлами олиб ташланиб, арикчага керакли шакл берилади.муштча билан биргаликда ролик ва унинг уки хам ейилади. бундай яроксиз деталлар янгиси билан ёки таъмирланган улчамдаги деталлар билан алмаштирилади.думалаш подшипниклари (n 105; 3056205), радиал тепиши 0,08 мм дан каттаси ва ук буйича тепиши 0,2 мм булса, улар янгиси билан алмаштирилади. шестернялар (z=30; 29; 98 ва 99; m=1,5 mm) узатмани асосий деталлари хисобланади. вакт утиши билан шестерня тишлари ейилади. рухсат этилган тишларни ейилиш калинлиги 0,25 мм. куп ейилган шестернялар алмаштирилади. ип ташлаш кутиси зич беркитилган булиши керак. ёндош корпус ва копкокга мой ташлаш маълум булиб колса, у холда зич беркитиш бошкалатдан …

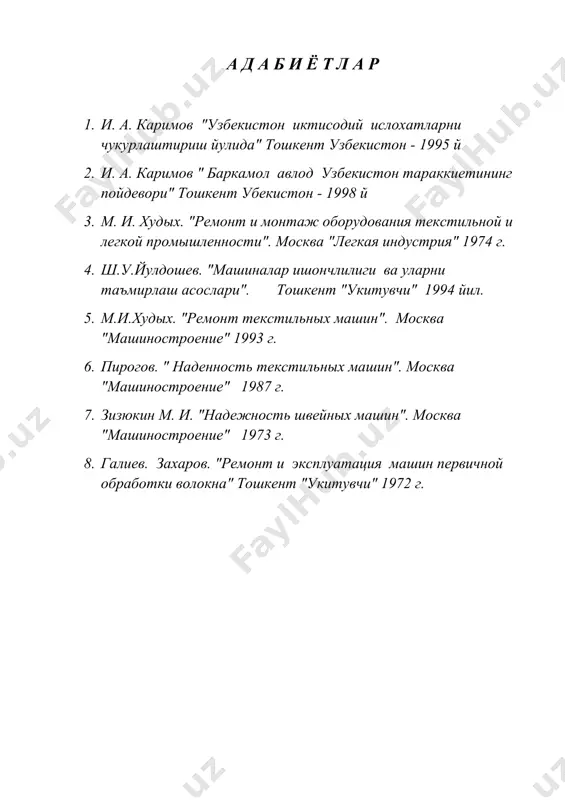

87 г. 7. зизюкин м. и. "надежность швейных машин". москва "машиностроение" 1973 г. 8. галиев. захаров. "ремонт и эксплуатация машин первичной обработки волокна" тошкент "укитувчи" 1972 г.

ип ташлаш кутисини созлаш ва тиклаш - Page 4

Want to read more?

Download the full file for free via Telegram.

Download full file

About "ип ташлаш кутисини созлаш ва тиклаш"

1404916411_55147.doc ип ташлаш кутисини созлаш ва тиклаш р е ж а : 1. ип ташлаш кутичасини вазифаси. 2. ип ташлаш кутичасида содир буладиган нуксонлар. 3. нуксонларни бартараф этиш. 4. ишлатиладиган асбоб ва жихозлар. ип ташлаш кутиси ташлаш механизми ва таксимлаш вал билан харакатга келтиради. бд туридаги машиналарда иккита ип ташлаш кутиси булади. иш давомида кутида турли носозликлар пайдо булади. текширишлар шуни курсатадики, бд-200 машинасининг ишдан чикиш сони, бошка мухим узелларнинг носозлигини уртача 12.5 % кисмини ип ташлаш кутисини носозлиги келтириб чикаради. фазовий ураш мумтчаси 1 (1-расим), жуфт 2 ва 3 шестернялардан харакатга келади, ползун 5 ердамида ташлаш штангасига кайтувчи-илгарилама харакат берилади, у урам муштчаси арикчасига кирувчи, бармок 4, ролик 6 билан киритилга...
