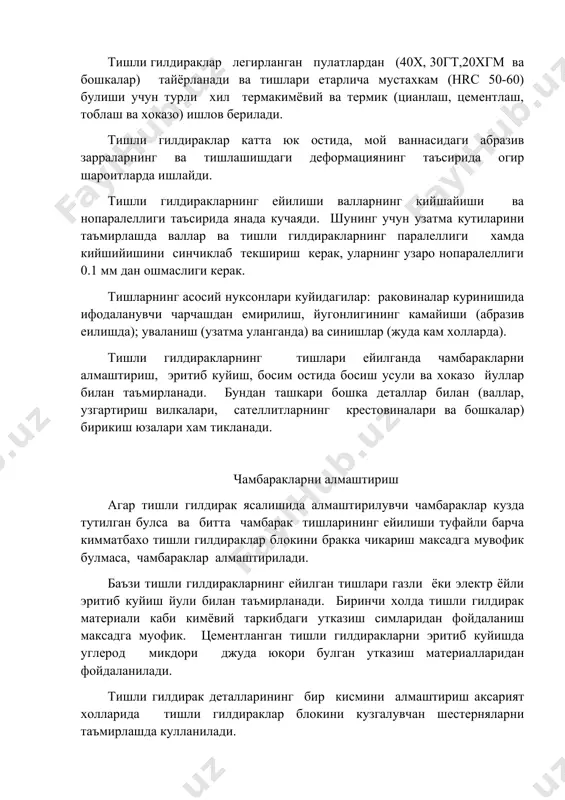

1404968693_55153.doc шестерна ва юлдузчаларни созлаш р е ж а : 1. шестерня ва юлдузчаларни таъмирлаш. 2. секция усули. 3. венец усули. 4. колиб усули. тишли гилдираклар легирланган пулатлардан (40х, 30гт,20хгм ва бошкалар) тайёрланади ва тишлари етарлича мустахкам (hrc 50-60) булиши учун турли хил термакимёвий ва термик (цианлаш, цементлаш, тоблаш ва хоказо) ишлов берилади. тишли гилдираклар катта юк остида, мой ваннасидаги абразив зарраларнинг ва тишлашишдаги деформациянинг таъсирида огир шароитларда ишлайди. тишли гилдиракларнинг ейилиши валларнинг кийшайиши ва нопаралеллиги таъсирида янада кучаяди. шунинг учун узатма кутиларини таъмирлашда валлар ва тишли гилдиракларнинг паралеллиги хамда кийшийишини синчиклаб текшириш керак, уларнинг узаро нопаралеллиги 0.1 мм дан ошмаслиги керак. тишларнинг асосий нуксонлари куйидагилар: раковиналар куринишида ифодаланувчи чарчашдан емирилиш, йугонлигининг камайиши (абразив еилишда); уваланиш (узатма уланганда) ва синишлар (жуда кам холларда). тишли гилдиракларнинг тишлари ейилганда чамбаракларни алмаштириш, эритиб куйиш, босим остида босиш усули ва хоказо йуллар билан таъмирланади. бундан ташкари бошка деталлар билан (валлар, узгартириш вилкалари, сателлитларнинг крестовиналари …

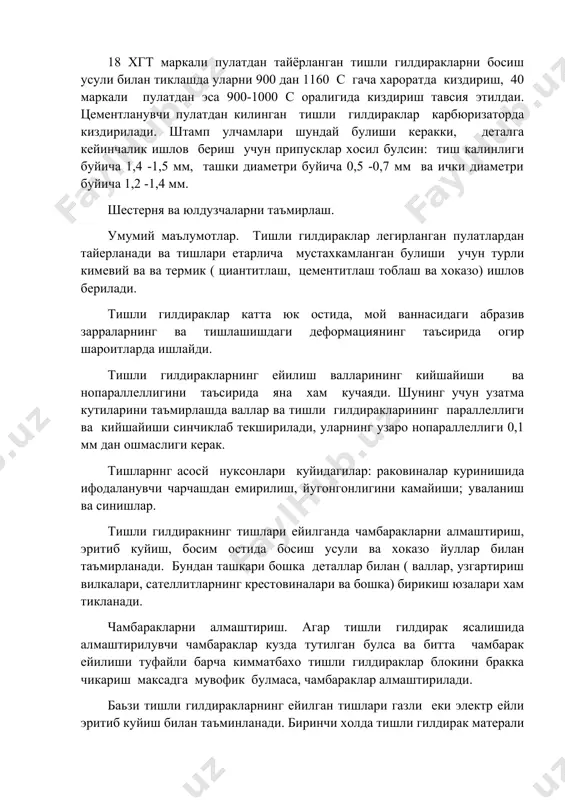

таъмирлашда кулланилади. 18 хгт маркали пулатдан тайёрланган тишли гилдиракларни босиш усули билан тиклашда уларни 900 дан 1160 с гача хароратда киздириш, 40 маркали пулатдан эса 900-1000 с оралигида киздириш тавсия этилдаи. цементланувчи пулатдан килинган тишли гилдираклар карбюризаторда киздирилади. штамп улчамлари шундай булиши керакки, деталга кейинчалик ишлов бериш учун припусклар хосил булсин: тиш калинлиги буйича 1,4 -1,5 мм, ташки диаметри буйича 0,5 -0,7 мм ва ички диаметри буйича 1,2 -1,4 мм. шестерня ва юлдузчаларни таъмирлаш. умумий маълумотлар. тишли гилдираклар легирланган пулатлардан тайерланади ва тишлари етарлича мустахкамланган булиши учун турли кимевий ва ва термик ( циантитлаш, цементитлаш тоблаш ва хоказо) ишлов берилади. тишли гилдираклар катта юк остида, мой ваннасидаги абразив зарраларнинг ва тишлашишдаги деформациянинг таъсирида огир шароитларда ишлайди. тишли гилдиракларнинг ейилиш валларининг кийшайиши ва нопараллеллигини таъсирида яна хам кучаяди. шунинг учун узатма кутиларини таъмирлашда валлар ва тишли гилдиракларининг параллеллиги ва кийшайиши синчиклаб текширилади, уларнинг узаро нопараллеллиги 0,1 мм дан ошмаслиги керак. тишларннг …

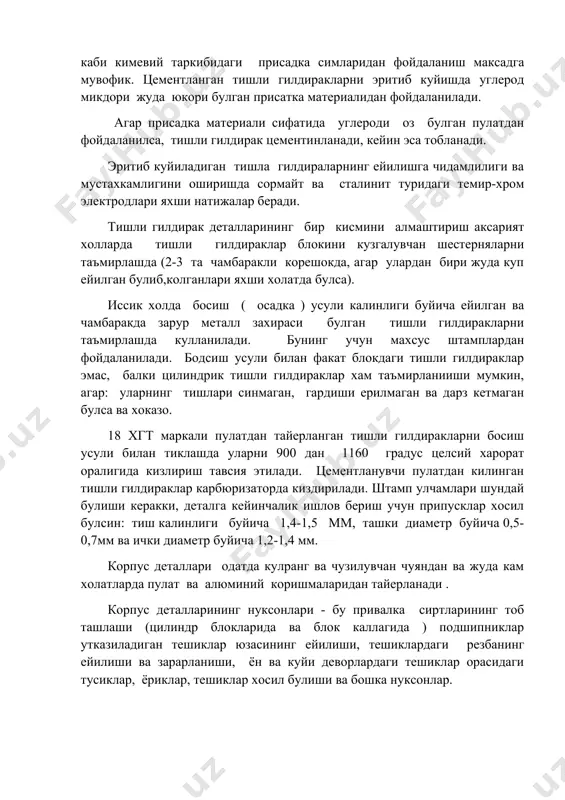

даги присадка симларидан фойдаланиш максадга мувофик. цементланган тишли гилдиракларни эритиб куйишда углерод микдори жуда юкори булган присатка материалидан фойдаланилади. агар присадка материали сифатида углероди оз булган пулатдан фойдаланилса, тишли гилдирак цементинланади, кейин эса тобланади. эритиб куйиладиган тишла гилдираларнинг ейилишга чидамлилиги ва мустахкамлигини оширишда сормайт ва сталинит туридаги темир-хром электродлари яхши натижалар беради. тишли гилдирак деталларининг бир кисмини алмаштириш аксарият холларда тишли гилдираклар блокини кузгалувчан шестерняларни таъмирлашда (2-3 та чамбаракли корешокда, агар улардан бири жуда куп ейилган булиб,колганлари яхши холатда булса). иссик холда босиш ( осадка ) усули калинлиги буйича ейилган ва чамбаракда зарур металл захираси булган тишли гилдиракларни таъмирлашда кулланилади. бунинг учун махсус штамплардан фойдаланилади. бодсиш усули билан факат блокдаги тишли гилдираклар эмас, балки цилиндрик тишли гилдираклар хам таъмирланииши мумкин, агар: уларнинг тишлари синмаган, гардиши ерилмаган ва дарз кетмаган булса ва хоказо. 18 хгт маркали пулатдан тайерланган тишли гилдиракларни босиш усули билан тиклашда уларни 900 дан 1160 градус целсий харорат …

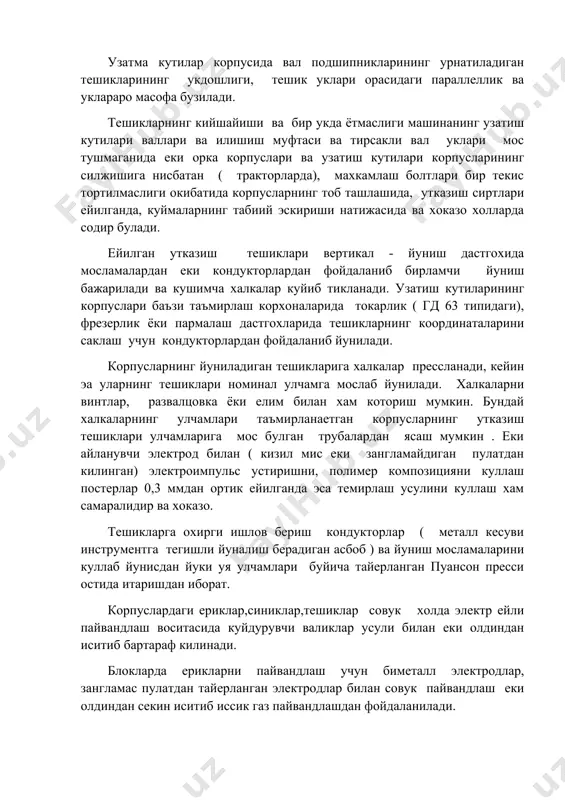

а вал подшипникларининг урнатиладиган тешикларининг укдошлиги, тешик уклари орасидаги параллеллик ва уклараро масофа бузилади. тешикларнинг кийшайиши ва бир укда ётмаслиги машинанинг узатиш кутилари валлари ва илишиш муфтаси ва тирсакли вал уклари мос тушмаганида еки орка корпуслари ва узатиш кутилари корпусларининг силжишига нисбатан ( тракторларда), махкамлаш болтлари бир текис тортилмаслиги окибатида корпусларнинг тоб ташлашида, утказиш сиртлари ейилганда, куймаларнинг табиий эскириши натижасида ва хоказо холларда содир булади. ейилган утказиш тешиклари вертикал - йуниш дастгохида мосламалардан еки кондукторлардан фойдаланиб бирламчи йуниш бажарилади ва кушимча халкалар куйиб тикланади. узатиш кутиларининг корпуслари баъзи таъмирлаш корхоналарида токарлик ( гд 63 типидаги), фрезерлик ёки пармалаш дастгохларида тешикларнинг координаталарини саклаш учун кондукторлардан фойдаланиб йунилади. корпусларнинг йуниладиган тешикларига халкалар прессланади, кейин эа уларнинг тешиклари номинал улчамга мослаб йунилади. халкаларни винтлар, развалцовка ёки елим билан хам коториш мумкин. бундай халкаларнинг улчамлари таъмирланаетган корпусларнинг утказиш тешиклари улчамларига мос булган трубалардан ясаш мумкин . еки айланувчи электрод билан ( кизил мис еки …

аланилади. юкланмаган жойлардаги ериклар хам эпоксид смола асосида тайерланган лимер композициялари билан епилади еки бунинг учун елим ва замаскалар кулланилади. привалка сиртларининг гадур-будурлиги, тирналган ва тоб ташлаган жойлари силликлаш, фрезерлаш еки шаберлаш оркали бартараф килинади. силликлашни радиал пармалаш еки ясси силликлаш дастгохларида катта диаметрли абразив тош гилдираклар оркали бажарилади. ериклар шунингдек штифтлар, шаклдор куймалар, ямок солиш, газ ва электр пайвандлаш ердамида беркитилади. а д а б и ё т л а р 1. и. а. каримов "узбекистон иктисодий ислохатларни чукурлаштириш йулида" тошкент узбекистон - 1995 й 2. и. а. каримов " баркамол авлод узбекистон тараккиетининг пойдевори" тошкент убекистон - 1998 й 3. м. и. худых. "ремонт и монтаж оборудования текстильной и легкой промышленности". москва "легкая индустрия" 1974 г. 4. ш.у.йулдошев. "машиналар ишончлилиги ва уларни таъмирлаш асослари". тошкент "укитувчи" 1994 йил. 5. м.и.худых. "ремонт текстильных машин". москва "машиностроение" 1993 г. 6. пирогов. " наденность текстильных машин". москва "машиностроение" 1987 г. 7. …
