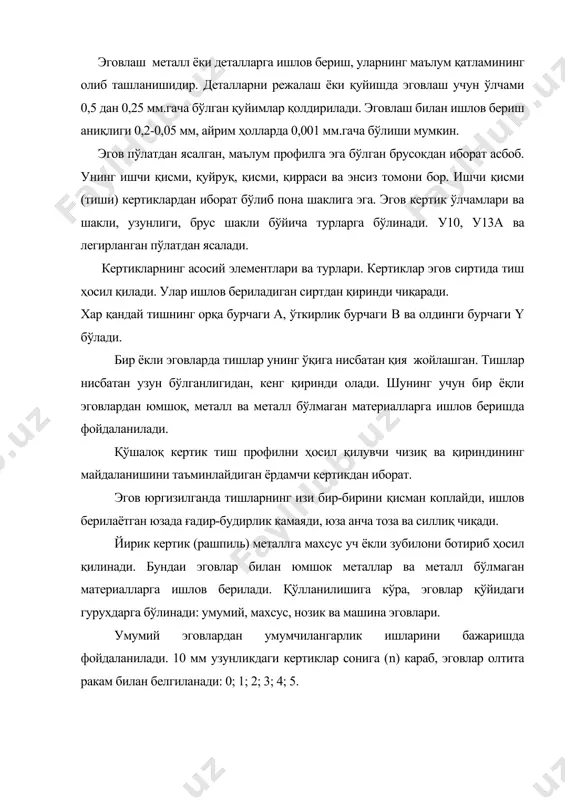

1404975715_55206.doc металларни эговлаш режа: 1. эговлаш тўғрисида тушунча. 2. эговлаш турлари. 3. эговлашнинг асосий қоидалари ва усуллари. 4. хар хил сиртларни эговлаш. 5. пластик массалардан ясалган деталл ва заготовкаларга ишлов бериш. эговлаш металл ёки деталларга ишлов бериш, уларнинг маълум қатламининг олиб ташланишидир. деталларни режалаш ёки қуйишда эговлаш учун ўлчами 0,5 дан 0,25 мм.гача бўлган қуйимлар қолдирилади. эговлаш билан ишлов бериш аниқлиги 0,2-0,05 мм, айрим ҳолларда 0,001 мм.гача бўлиши мумкин. эгов пўлатдан ясалган, маълум профилга эга бўлган брусокдан иборат асбоб. унинг ишчи қисми, қуйруқ, қисми, қирраси ва энсиз томони бор. ишчи қисми (тиши) кертиклардан иборат бўлиб пона шаклига эга. эгов кертик ўлчамлари ва шакли, узунлиги, брус шакли бўйича турларга бўлинади. у10, у13а ва легирланган пўлатдан ясалади. кертикларнинг асосий элементлари ва турлари. кертиклар эгов сиртида тиш ҳосил қилади. улар ишлов бериладиган сиртдан қиринди чиқаради. хар қандай тишнинг орқа бурчаги а, ўткирлик бурчаги b ва олдинги бурчаги y бўлади. бир ёкли эговларда тишлар …

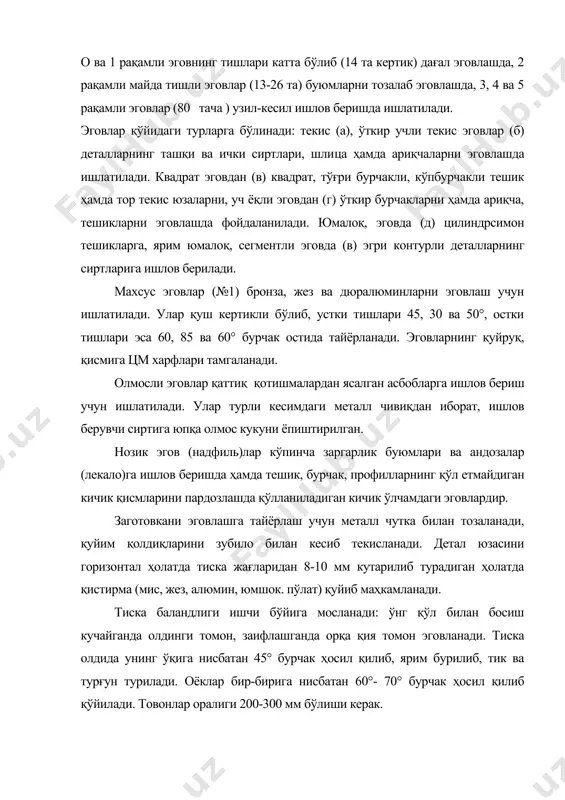

овнинг тишлари катта бўлиб (14 та кертик) дағал эговлашда, 2 рақамли майда тишли эговлар (13-26 та) буюмларни тозалаб эговлашда, 3, 4 ва 5 рақамли эговлар (80 тача ) узил-кесил ишлов беришда ишлатилади. эговлар қўйидаги турларга бўлинади: текис (а), ўткир учли текис эговлар (б) деталларнинг ташқи ва ички сиртлари, шлица ҳамда ариқчаларни эговлашда ишлатилади. квадрат эговдан (в) квадрат, тўғри бурчакли, кўпбурчакли тешик ҳамда тор текис юзаларни, уч ёқли эговдан (г) ўткир бурчакларни ҳамда ариқча, тешикларни эговлашда фойдаланилади. юмалоқ, эговда (д) цилиндрсимон тешикларга, ярим юмалоқ, сегментли эговда (в) эгри контурли деталларнинг сиртларига ишлов берилади. махсус эговлар (№1) бронза, жез ва дюралюминларни эговлаш учун ишлатилади. улар қуш кертикли бўлиб, устки тишлари 45, 30 ва 50°, остки тишлари эса 60, 85 ва 60° бурчак остида тайёрланади. эговларнинг қуйруқ, қисмига цм харфлари тамгаланади. олмосли эговлар қаттиқ қотишмалардан ясалган асбобларга ишлов бериш учун ишлатилади. улар турли кесимдаги металл чивиқдан иборат, ишлов берувчи сиртига юпқа олмос кукуни …

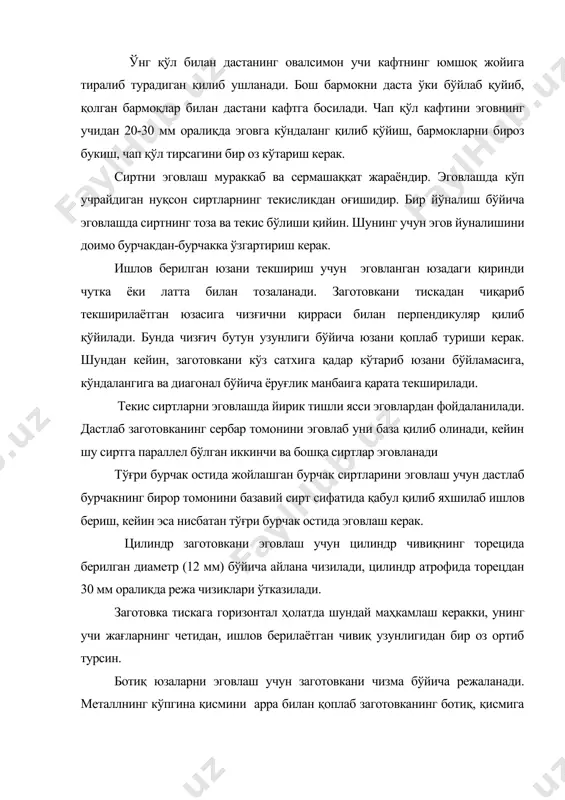

ш бармокни даста ўки бўйлаб қуйиб, қолган бармоқлар билан дастани кафтга босилади. чап қўл кафтини эговнинг учидан 20-30 мм оралиқда эговга кўндаланг қилиб қўйиш, бармокларни бироз букиш, чап қўл тирсагини бир оз кўтариш керак. сиртни эговлаш мураккаб ва сермашаққат жараёндир. эговлашда кўп учрайдиган нуқсон сиртларнинг текисликдан оғишидир. бир йўналиш бўйича эговлашда сиртнинг тоза ва текис бўлиши қийин. шунинг учун эгов йуналишини доимо бурчакдан-бурчакка ўзгартириш керак. ишлов берилган юзани текшириш учун эговланган юзадаги қиринди чутка ёки латта билан тозаланади. заготовкани тискадан чиқариб текширилаётган юзасига чизғични қирраси билан перпендикуляр қилиб қўйилади. бунда чизғич бутун узунлиги бўйича юзани қоплаб туриши керак. шундан кейин, заготовкани кўз сатхига қадар кўтариб юзани бўйламасига, кўндалангига ва диагонал бўйича ёруғлик манбаига қарата текширилади. текис сиртларни эговлашда йирик тишли ясси эговлардан фойдаланилади. дастлаб заготовканинг сербар томонини эговлаб уни база қилиб олинади, кейин шу сиртга параллел бўлган иккинчи ва бошқа сиртлар эговланади тўғри бурчак остида жойлашган бурчак сиртларини эговлаш учун …

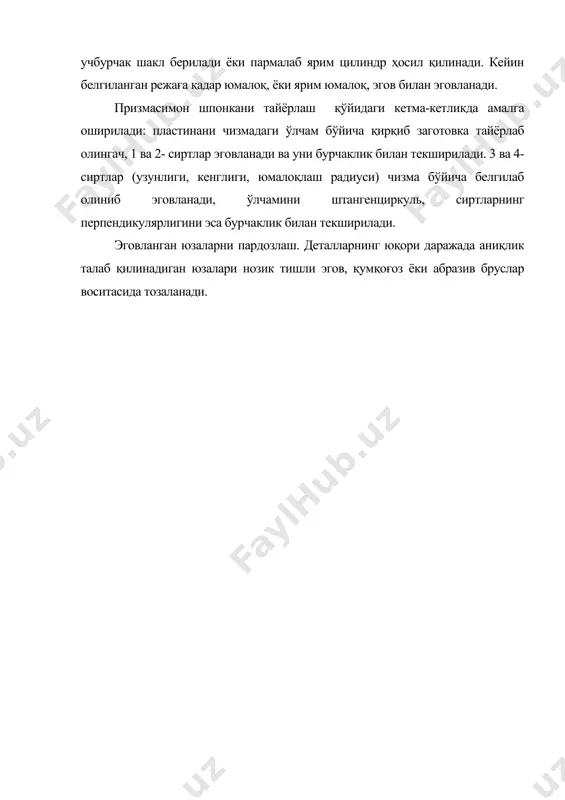

чам бўйича қирқиб заготовка тайёрлаб олингач, 1 ва 2- сиртлар эговланади ва уни бурчаклик билан текширилади. 3 ва 4- сиртлар (узунлиги, кенглиги, юмалоқлаш радиуси) чизма бўйича белгилаб олиниб эговланади, ўлчамини штангенциркуль, сиртларнинг перпендикулярлигини эса бурчаклик билан текширилади. эговланган юзаларни пардозлаш. деталларнинг юқори даражада аниқлик талаб қилинадиган юзалари нозик тишли эгов, қумқоғоз ёки абразив бруслар воситасида тозаланади. адабиётлар 1. н.макиенко, а.умронхужаев «чилангарлик», тошкент, «мехнат», 2003 й. 2. ж.рамазов ва бошқалар «ўқув устахоналарида ўтказиладиган амалиёт машғулотлари», ўқув қўлланма, тошкент, «ўқитувчи», 1992 й. 3. э.и.крупицкий «слесарлик иши», тошкент,«ўқитувчи»,1989 й. 4. г.в.крамаренко «автомобилларга техникавий хизмат кўрсатиш», тошкент, «ўзбекистон», 1998 й.
