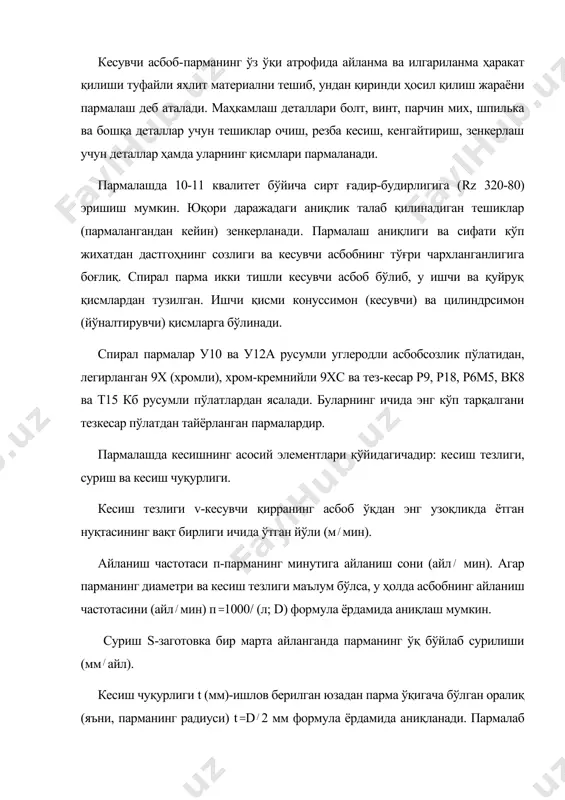

1404975654_55205.doc / / / =  / / =  / / 2 d d t - = пармалаш, зенкерлаш ва тешикларни кенгайтириш режа: 1. пармалаш тўғрисидаги тушунча. 2. пармалар турлари ва уларнинг асосий элементлари. 3. пармаларни чархлаш. 4. механизациялаштирилган дастани пармалаш асбоблари. 5. пармалаш мосламалари. 6. ҳар хил тешикларни пармалаш усуллари. 7. зенкерлаш кесувчи асбоб-парманинг ўз ўқи атрофида айланма ва илгариланма ҳаракат қилиши туфайли яхлит материални тешиб, ундан қиринди ҳосил қилиш жараёни пармалаш деб аталади. маҳкамлаш деталлари болт, винт, парчин мих, шпилька ва бошқа деталлар учун тешиклар очиш, резба кесиш, кенгайтириш, зенкерлаш учун деталлар ҳамда уларнинг қисмлари пармаланади. пармалашда 10-11 квалитет бўйича сирт ғадир-будирлигига (rz 320-80) эришиш мумкин. юқори даражадаги аниқлик талаб қилинадиган тешиклар (пармалангандан кейин) зенкерланади. пармалаш аниқлиги ва сифати кўп жихатдан дастгоҳнинг созлиги ва кесувчи асбобнинг тўғри чархланганлигига боғлиқ. спирал парма икки тишли кесувчи асбоб бўлиб, у ишчи ва қуйруқ қисмлардан тузилган. ишчи қисми конуссимон (кесувчи) ва …

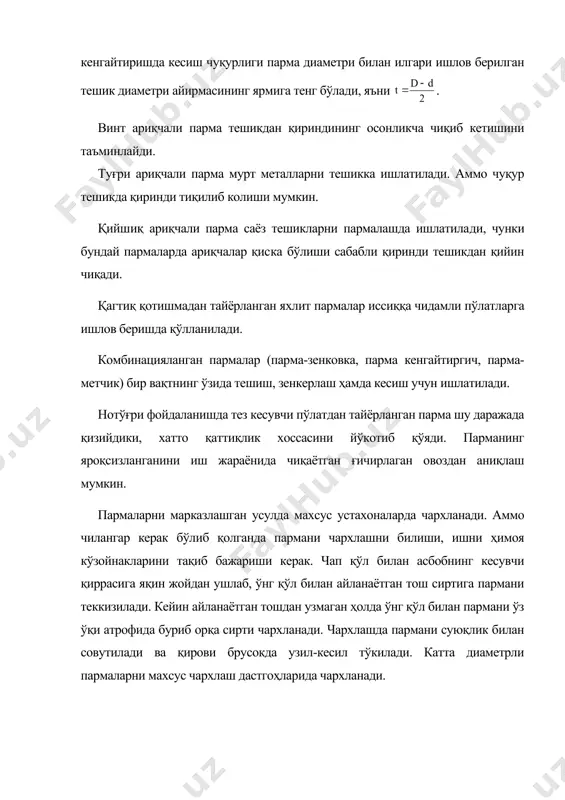

радиуси) td2 мм формула ёрдамида аниқланади. пармалаб кенгайтиришда кесиш чуқурлиги парма диаметри билан илгари ишлов берилган тешик диаметри айирмасининг ярмига тенг бўлади, яъни . винт ариқчали парма тешикдан қириндининг осонликча чиқиб кетишини таъминлайди. туғри ариқчали парма мурт металларни тешикка ишлатилади. аммо чуқур тешикда қиринди тиқилиб колиши мумкин. қийшиқ ариқчали парма саёз тешикларни пармалашда ишлатилади, чунки бундай пармаларда ариқчалар қиска бўлиши сабабли қиринди тешикдан қийин чиқади. қагтиқ қотишмадан тайёрланган яхлит пармалар иссиққа чидамли пўлатларга ишлов беришда қўлланилади. комбинацияланган пармалар (парма-зенковка, парма кенгайтиргич, парма-метчик) бир вақтнинг ўзида тешиш, зенкерлаш ҳамда кесиш учун ишлатилади. нотўғри фойдаланишда тез кесувчи пўлатдан тайёрланган парма шу даражада қизийдики, хатто қаттиқлик хоссасини йўкотиб қўяди. парманинг яроқсизланганини иш жараёнида чиқаётган ғичирлаган овоздан аниқлаш мумкин. пармаларни марказлашган усулда махсус устахоналарда чархланади. аммо чилангар керак бўлиб қолганда пармани чархлашни билиши, ишни ҳимоя кўзойнакларини тақиб бажариши керак. чап қўл билан асбобнинг кесувчи қиррасига яқин жойдан ушлаб, ўнг қўл билан айланаётган тош сиртига …

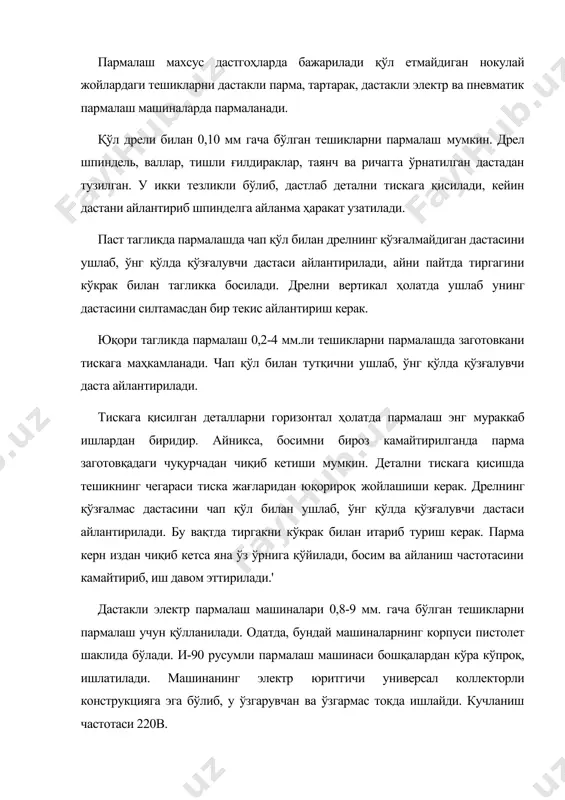

дрелнинг қўзғалмайдиган дастасини ушлаб, ўнг қўлда қўзғалувчи дастаси айлантирилади, айни пайтда тиргагини кўкрак билан тагликка босилади. дрелни вертикал ҳолатда ушлаб унинг дастасини силтамасдан бир текис айлантириш керак. юқори тагликда пармалаш 0,2-4 мм.ли тешикларни пармалашда заготовкани тискага маҳкамланади. чап қўл билан тутқични ушлаб, ўнг қўлда қўзғалувчи даста айлантирилади. тискага қисилган деталларни горизонтал ҳолатда пармалаш энг мураккаб ишлардан биридир. айникса, босимни бироз камайтирилганда парма заготовқадаги чуқурчадан чиқиб кетиши мумкин. детални тискага қисишда тешикнинг чегараси тиска жағларидан юқорироқ жойлашиши керак. дрелнинг қўзғалмас дастасини чап қўл билан ушлаб, ўнг қўлда қўзғалувчи дастаси айлантирилади. бу вақтда тиргакни кўкрак билан итариб туриш керак. парма керн издан чиқиб кетса яна ўз ўрнига қўйилади, босим ва айланиш частотасини камайтириб, иш давом эттирилади.' дастакли электр пармалаш машиналари 0,8-9 мм. гача бўлган тешикларни пармалаш учун қўлланилади. одатда, бундай машиналарнинг корпуси пистолет шаклида бўлади. и-90 русумли пармалаш машинаси бошқалардан кўра кўпроқ, ишлатилади. машинанинг электр юритгичи универсал коллекторли конструкцияга эга бўлиб, у …

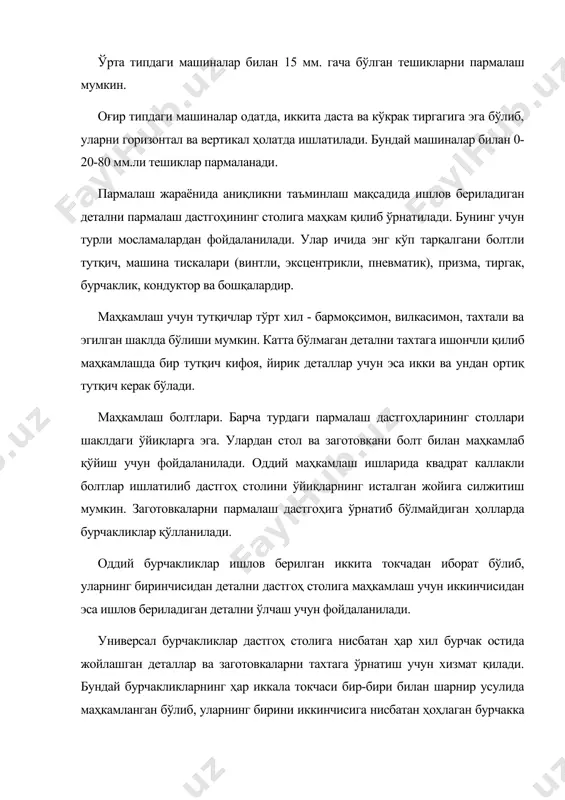

а ишончли қилиб маҳкамлашда бир тутқич кифоя, йирик деталлар учун эса икки ва ундан ортиқ тутқич керак бўлади. маҳкамлаш болтлари. барча турдаги пармалаш дастгоҳларининг столлари шаклдаги ўйиқларга эга. улардан стол ва заготовкани болт билан маҳкамлаб қўйиш учун фойдаланилади. оддий маҳкамлаш ишларида квадрат каллакли болтлар ишлатилиб дастгоҳ столини ўйиқларнинг исталган жойига силжитиш мумкин. заготовкаларни пармалаш дастгоҳига ўрнатиб бўлмайдиган ҳолларда бурчакликлар қўлланилади. оддий бурчакликлар ишлов берилган иккита токчадан иборат бўлиб, уларнинг биринчисидан детални дастгоҳ столига маҳкамлаш учун иккинчисидан эса ишлов бериладиган детални ўлчаш учун фойдаланилади. универсал бурчакликлар дастгоҳ столига нисбатан ҳар хил бурчак остида жойлашган деталлар ва заготовкаларни тахтага ўрнатиш учун хизмат қилади. бундай бурчакликларнинг ҳар иккала токчаси бир-бири билан шарнир усулида маҳкамланган бўлиб, уларнинг бирини иккинчисига нисбатан ҳоҳлаган бурчакка ўзгартириш мумкин. заготовкаларни бурчакликларнинг тегишли жойларига сиққич планкалар ва болт ёрдамида ўрнатилади. поғонали тиргаклар (пирамидалар)нинг икки хил конструкцияси бўлиб, улар поғоналарининг сони билан фарқланади. болтали тутқичлар. пармалаш дастгоҳлари столининг т шаклдаги ўйиқларига …

анинг юзасига етганида, унда белгиланган чуқурликда тешик пармаланади. 2-усул. заготовкани дастгоҳ столига ўрнатилади ва маҳкамланади, заготовка юзасига пармани кўндаланг кесувчи қирраси билан теккунига қадар яқинлаштирилади. тўлик бўлмаган (ярим) тешикларни пармалаш учун заготовканинг четига худди шу материалдан ясалган пластинани жипслаштириб бутун тешик пармаланади. бир-бирларига нисбатан бурчак ҳосил қилган текисликларга тешик пармалашда цилиндрсимон сиртда кернлаш учун майдонча ҳосил қилиб, оддий усулда тешик пармаланади. ичи бўш деталларга тешик пармалаш учун детал бўшлиғини ёғоч тиқин билан тўлдириш керак. аниқ тешиклар пармалашга парманинг икки йўлида эришиш мумкин. аввал деталнинг тешигидан 1-3 мм.дан камроқ бўлган, кейин тешикнинг ўлчамига мос бўлган парма билан пармаланади. чуқур тешикларни пармалаш. чуқур тешик деганда парманинг диаметридан 5 мм ва ундан ортиқ чуқурликдаги тешикни тушиниш лозим. чуқур тешик пармалашда кесувчи асбобни тешикдан бир неча бор чиқариб, ариқчаларида йиғилиб қолган қириндиларни тозаланади. қуйиш, штамповкалаш ва бошқа усулда тайёрланган деталлардаги цилиндрсимон ёки конуссимон тешикларга ишлов бериш операциясини зенкерлаш деб аталади. зенкерларни парма каби дастгоҳ …
