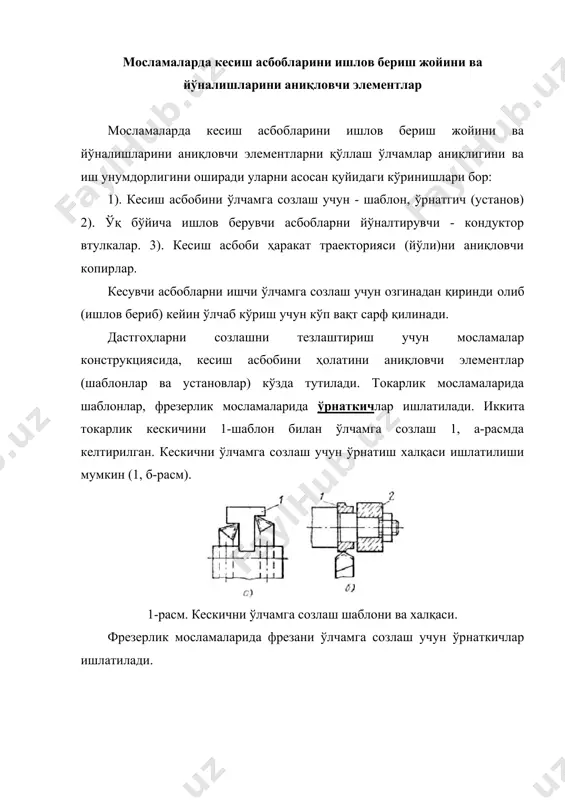

1710354699.doc мосламаларда кесиш асбобларини ишлов бериш жойини аниқлаш режа: 1. мосламаларда кесиш асбобларини ишлов бериш жойини ва йўналишларини аниқловчи элементлар 2. пармалаш ва кенгайтириш мосламалари учун кондукторлик втулкалари 3. мослама таналари мосламаларда кесиш асбобларини ишлов бериш жойини ва йўналишларини аниқловчи элементлар мосламаларда кесиш асбобларини ишлов бериш жойини ва йўналишларини аниқловчи элементларни қўллаш ўлчамлар аниқлигини ва иш унумдорлигини оширади уларни асосан қуйидаги кўринишлари бор: 1). кесиш асбобини ўлчамга созлаш учун - шаблон, ўрнатгич (установ) 2). ўқ бўйича ишлов берувчи асбобларни йўналтирувчи - кондуктор втулкалар. 3). кесиш асбоби ҳаракат траекторияси (йўли)ни аниқловчи копирлар. кесувчи асбобларни ишчи ўлчамга созлаш учун озгинадан қиринди олиб (ишлов бериб) кейин ўлчаб кўриш учун кўп вақт сарф қилинади. дастгоҳларни созлашни тезлаштириш учун мосламалар конструкциясида, кесиш асбобини ҳолатини аниқловчи элементлар (шаблонлар ва установлар) кўзда тутилади. токарлик мосламаларида шаблонлар, фрезерлик мосламаларида ўрнаткичлар ишлатилади. иккита токарлик кескичини 1-шаблон билан ўлчамга созлаш 1, а-расмда келтирилган. кескични ўлчамга созлаш учун ўрнатиш халқаси ишлатилиши …

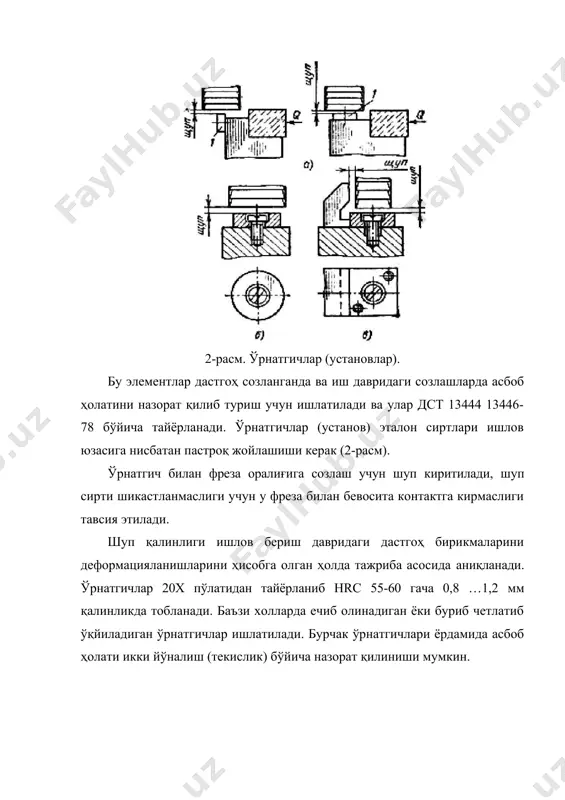

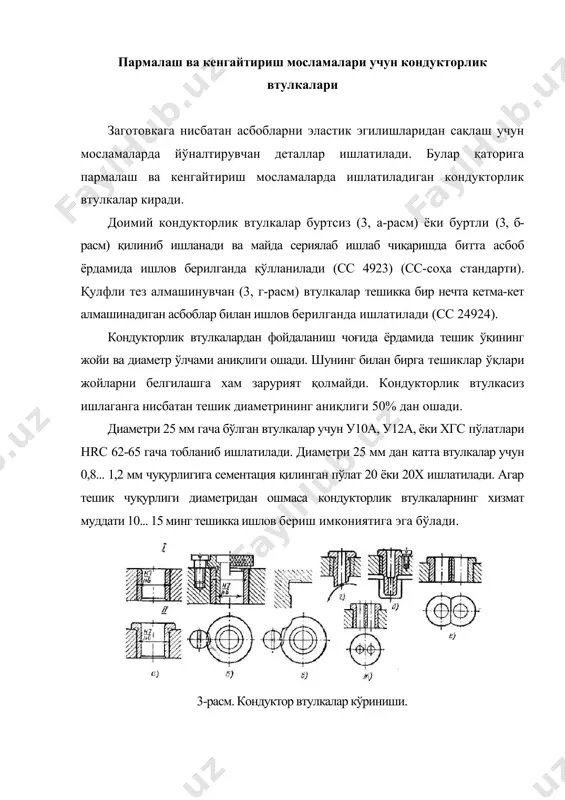

5-60 гача 0,8 …1,2 мм қалинликда тобланади. баъзи холларда ечиб олинадиган ёки буриб четлатиб ўқйиладиган ўрнатгичлар ишлатилади. бурчак ўрнатгичлари ёрдамида асбоб ҳолати икки йўналиш (текислик) бўйича назорат қилиниши мумкин. пармалаш ва кенгайтириш мосламалари учун кондукторлик втулкалари заготовкага нисбатан асбобларни эластик эгилишларидан сақлаш учун мосламаларда йўналтирувчан деталлар ишлатилади. булар қаторига пармалаш ва кенгайтириш мосламаларда ишлатиладиган кондукторлик втулкалар киради. доимий кондукторлик втулкалар буртсиз (3, а-расм) ёки буртли (3, б-расм) қилиниб ишланади ва майда сериялаб ишлаб чиқаришда битта асбоб ёрдамида ишлов берилганда қўлланилади (сс 4923) (сс-соҳа стандарти). қулфли тез алмашинувчан (3, г-расм) втулкалар тешикка бир нечта кетма-кет алмашинадиган асбоблар билан ишлов берилганда ишлатилади (сс 24924). кондукторлик втулкалардан фойдаланиш чоғида ёрдамида тешик ўқининг жойи ва диаметр ўлчами аниқлиги ошади. шунинг билан бирга тешиклар ўқлари жойларни белгилашга хам зарурият қолмайди. кондукторлик втулкасиз ишлаганга нисбатан тешик диаметрининг аниқлиги 50% дан ошади. диаметри 25 мм гача бўлган втулкалар учун у10а, у12а, ёки хгс пўлатлари нrc 62-65 гача …

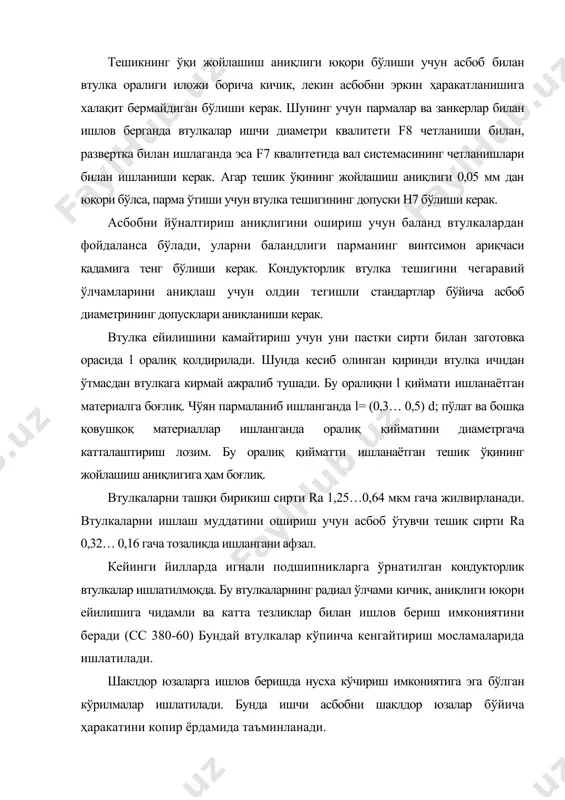

н7 бўлиши керак. асбобни йўналтириш аниқлигини ошириш учун баланд втулкалардан фойдаланса бўлади, уларни баландлиги парманинг винтсимон ариқчаси қадамига тенг бўлиши керак. кондукторлик втулка тешигини чегаравий ўлчамларини аниқлаш учун олдин тегишли стандартлар бўйича асбоб диаметрининг допусклари аниқланиши керак. втулка ейилишини камайтириш учун уни пастки сирти билан заготовка орасида l оралиқ қолдирилади. шунда кесиб олинган қиринди втулка ичидан ўтмасдан втулкага кирмай ажралиб тушади. бу оралиқни l қиймати ишланаётган материалга боғлиқ. чўян пармаланиб ишланганда l= (0,3… 0,5) d; пўлат ва бошқа қовушқоқ материаллар ишланганда оралиқ қийматини диаметргача катталаштириш лозим. бу оралиқ қийматти ишланаётган тешик ўқининг жойлашиш аниқлигига ҳам боғлиқ. втулкаларни ташқи бирикиш сирти rа 1,25…0,64 мкм гача жилвирланади. втулкаларни ишлаш муддатини ошириш учун асбоб ўтувчи тешик сирти rа 0,32… 0,16 гача тозаликда ишлангани афзал. кейинги йилларда игнали подшипникларга ўрнатилган кондукторлик втулкалар ишлатилмоқда. бу втулкаларнинг радиал ўлчами кичик, аниқлиги юқори ейилишига чидамли ва катта тезликлар билан ишлов бериш имкониятини беради (сс 380-60) бундай втулкалар …

еталлар маҳкамланади. кесиш ва қисиш кучлари заготовка оркали танага таъсир кўрсатади. шунинг учун тана мустахкам ва бикр бўлиб заготовкаларни тез ўрнатиш ва ечиб олиш учун кулай бўлиши керак. тана конструкцияси мосламани дастгоҳда тўғри ва тез ўрнатиш элементларини қириндидан тозалаб туриш учун қулай бўлиши керак. таналар яхлит ва йиғма бўлиши мумкин. яхлит таналар кулранг чуяндан ўйиб ёки пўлатдан пайвандлаб тайёрланади. пайвандланган пўлат таналар асосан катта деталларга ишлов бериш учун мўлжалланган мосламаларда ишлатилади. пайвандланган таналар деталлари учун заготовкалар 8… 10 мм қалинликдаги сортли пўлатдан бичиб қирқиб олинади. пайвандланган пўлат таналар қуйма чўян таналардан арзон,уларнинг оғирлиги оз ва ишлов берилишига қулай. пайвандлаш жараёнида таналар деформацияланади. шунинг учун буларда қолдиқ кучланишлар содир бўлиб, улар тана аниқлигига таъсир қилади. бу кучланишларни йўқотиш учун пайвандланган жойлар юмшатилади. мосламаларни дастгоҳларга ўрнатииш учун ўрнатиш жойлари дастгоҳга мос келиши керак. масалан, токарлик дастгоҳларда шпинделни сирти ва тешиги конструкцияси хамда ўлчамларига мос ҳолда токарлик патрони ўрнатиш юзалари тайёрланади. фрезерлик мосламалари …

.к. приспособления для металлорежущих станков: справочник. -м.: машиностроение, 1979. -303с. 5. корсаков в.с. основы конструирования приспособлений. -м.: машиностроение, 1983. -277. 6. кузнецов ю.и. конструкции приспособлений для станков с чпу. -м.: высшая школа, 1988. -303с. 7. перегудов л.в., хошимов а.н., шалагуров и.к. перегудов с.а. автоматлашган корхона станоклари -т.: «узбекистон», 1999. 488б. 8. терликова т.ф., мельников а.с., баталов в.и. основы конструирования приспособлений. -м.: машиностроение, 1980. -119. 9. алексеева н.а., джайман в.в., серпичева е.в. основы проектирования и конструирования узлов и деталей машин и механизмов. - м.: издательство. маи. 2006. - 104 с. 10. базаров б.с. основы технологии машиностроения. -м.: машиностроение, 2007. - 380 с.
