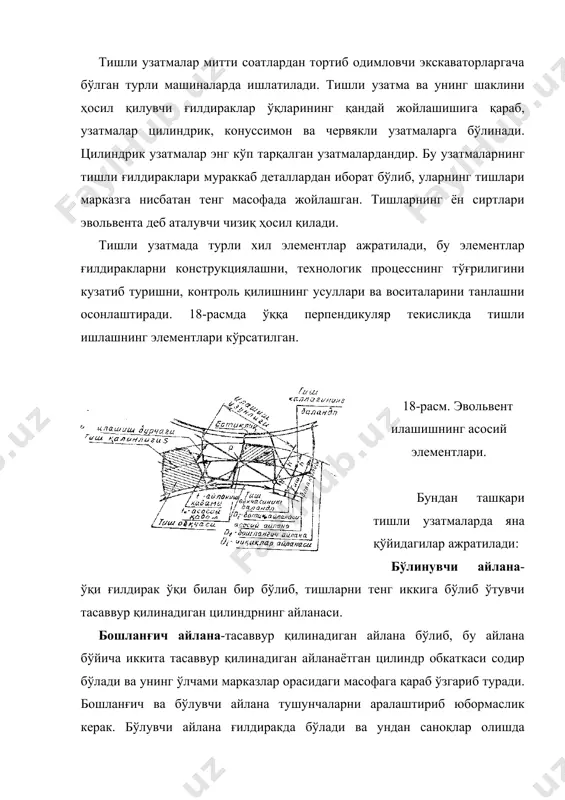

1404723017_54434.doc мм z d m д = 1 2 2 1 z z i = = w w тишли узатмалар режа: 1. тишли ғилдиракларнинг ва узатмаларнинг асосий элементлари. 2. тишли узатмаларда аниқлик нормалари. 3. тишли ғилдираклар ва узатмаларни контроль қилиш. тишли узатмалар митти соатлардан тортиб одимловчи экскаваторларгача бўлган турли машиналарда ишлатилади. тишли узатма ва унинг шаклини ҳосил қилувчи ғилдираклар ўқларининг қандай жойлашишига қараб, узатмалар цилиндрик, конуссимон ва червякли узатмаларга бўлинади. цилиндрик узатмалар энг кўп тарқалган узатмалардандир. бу узатмаларнинг тишли ғилдираклари мураккаб деталлардан иборат бўлиб, уларнинг тишлари марказга нисбатан тенг масофада жойлашган. тишларнинг ён сиртлари эвольвента деб аталувчи чизиқ ҳосил қилади. тишли узатмада турли хил элементлар ажратилади, бу элементлар ғилдиракларни конструкциялашни, технологик процесснинг тўғрилигини кузатиб туришни, контроль қилишнинг усуллари ва воситаларини танлашни осонлаштиради. 18-расмда ўққа перпендикуляр текисликда тишли ишлашнинг элементлари кўрсатилган. 18-расм. эвольвент илашишнинг асосий элементлари. бундан ташқари тишли узатмаларда яна қўйидагилар ажратилади: бўлинувчи айлана-ўқи ғилдирак ўқи билан бир бўлиб, тишларни …

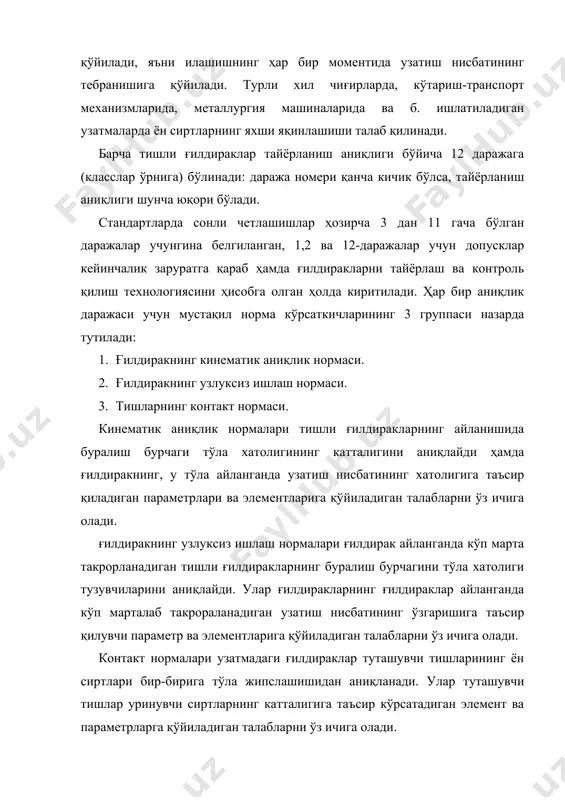

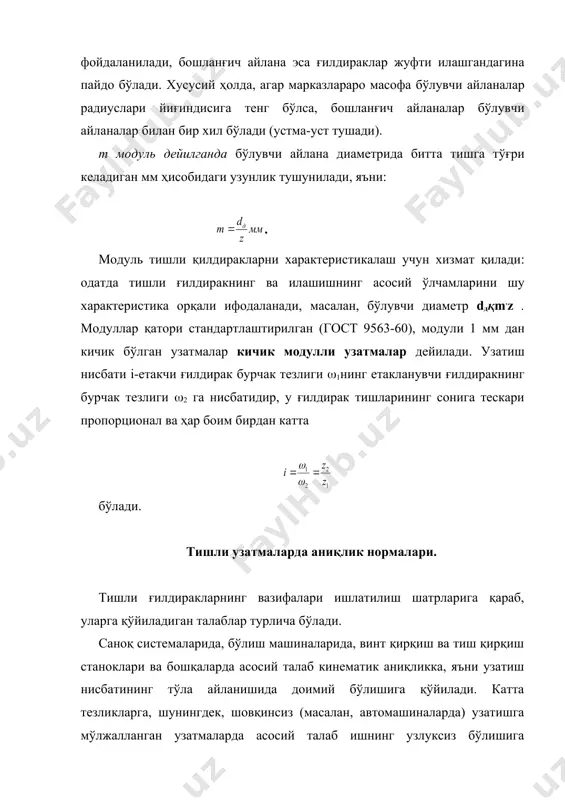

и қилдиракларни характеристикалаш учун хизмат қилади: одатда тишли ғилдиракнинг ва илашишнинг асосий ўлчамларини шу характеристика орқали ифодаланади, масалан, бўлувчи диаметр dдқm.z . модуллар қатори стандартлаштирилган (гост 9563-60), модули 1 мм дан кичик бўлган узатмалар кичик модулли узатмалар дейилади. узатиш нисбати i-етакчи ғилдирак бурчак тезлиги (1нинг етакланувчи ғилдиракнинг бурчак тезлиги (2 га нисбатидир, у ғилдирак тишларининг сонига тескари пропорционал ва ҳар боим бирдан катта бўлади. тишли узатмаларда аниқлик нормалари. тишли ғилдиракларнинг вазифалари ишлатилиш шатрларига қараб, уларга қўйиладиган талаблар турлича бўлади. саноқ системаларида, бўлиш машиналарида, винт қирқиш ва тиш қирқиш станоклари ва бошқаларда асосий талаб кинематик аниқликка, яъни узатиш нисбатининг тўла айланишида доимий бўлишига қўйилади. катта тезликларга, шунингдек, шовқинсиз (масалан, автомашиналарда) узатишга мўлжалланган узатмаларда асосий талаб ишнинг узлуксиз бўлишига қўйилади, яъни илашишнинг ҳар бир моментида узатиш нисбатининг тебранишига қўйилади. турли хил чиғирларда, кўтариш-транспорт механизмларида, металлургия машиналарида ва б. ишлатиладиган узатмаларда ён сиртларнинг яхши яқинлашиши талаб қилинади. барча тишли ғилдираклар тайёрланиш аниқлиги бўйича …

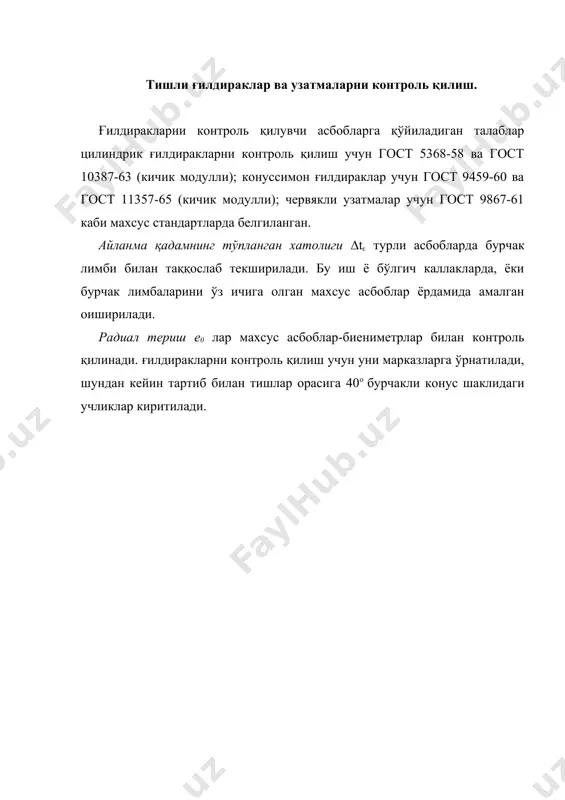

затиш нисбатининг хатолигига таъсир қиладиган параметрлари ва элементларига қўйиладиган талабларни ўз ичига олади. ғилдиракнинг узлуксиз ишлаш нормалари ғилдирак айланганда кўп марта такрорланадиган тишли ғилдиракларнинг буралиш бурчагини тўла хатолиги тузувчиларини аниқлайди. улар ғилдиракларнинг ғилдираклар айланганда кўп марталаб такрораланадиган узатиш нисбатининг ўзгаришига таъсир қилувчи параметр ва элементларига қўйиладиган талабларни ўз ичига олади. контакт нормалари узатмадаги ғилдираклар туташувчи тишларининг ён сиртлари бир-бирига тўла жипслашишидан аниқланади. улар туташувчи тишлар уринувчи сиртларнинг катталигига таъсир кўрсатадиган элемент ва параметрларга қўйиладиган талабларни ўз ичига олади. тишли ғилдираклар ва узатмаларни контроль қилиш. ғилдиракларни контроль қилувчи асбобларга қўйиладиган талаблар цилиндрик ғилдиракларни контроль қилиш учун гост 5368-58 ва гост 10387-63 (кичик модулли); конуссимон ғилдираклар учун гост 9459-60 ва гост 11357-65 (кичик модулли); червякли узатмалар учун гост 9867-61 каби махсус стандартларда белгиланган. айланма қадамнинг тўпланган хатолиги ∆t( турли асбобларда бурчак лимби билан таққослаб текширилади. бу иш ё бўлгич каллакларда, ёки бурчак лимбаларини ўз ичига олган махсус асбоблар ёрдамида амалган оиширилади. радиал …

тган ғилдиракнинг асосий айланаси диаметрига тенг бўлган силлиқ диск бўйлаб линейкани обкатка қилишдан иборат. ўлчаш вақтида база учун ғилдиракнинг ташқи диаметри олинади. тиш ўлчагич (зубомер)ни контроль қилинаётган ўлчамга ўрнатиш учун унга ўлчов роликлари ўрнатилади. тиш ўлчагич лаблари индукторга нисбатан симметрик вазиятини сақлайди, ўлчагич лаблар, масалан, червякли фрезанинг рейкаларини ҳосил қилгандек бўлади. асбоб номинал ҳолатга махсус роликлар бўйича созлангандан кейин, у ғилдиракка ўрнатилади, агар тиш юпқа қилинган бўлса, асбоб ғилдирак ўқига яқин келади, агар тиш қалинроқ қилинган бўлса, ғилдирак ўқидан узоқлашади. адабиётлар. 1. журавлев а.н «допусклар ва техник ўлчашлар» т.»ўқитувчи», 1971й. 2. березин б.п ва б. «допуск ва техник ўлчашларга доир масалалар тўплами» т. «ўқитувчи», 1970 й. 3. серўй и.с. «взаимозаменяемость, стандартизация и технические измерение» м, 1981 г. 4. якучев а.и. «взаимозаменяемость, стандартизация и технические измерение» м, 1974 г. � embed pbrush �� _1109234733.unknown _1131529205 _1109232682.unknown
