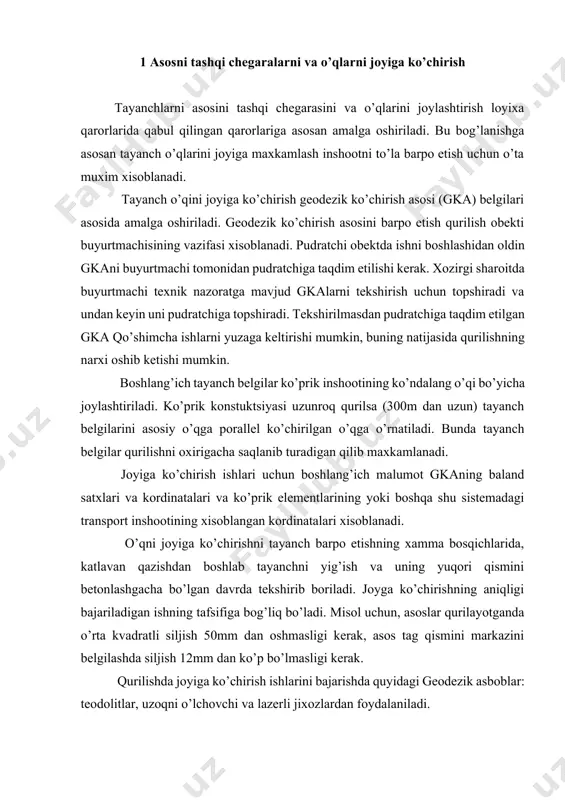

1666994241.docx asoslari qurish va tayanchni barpo etish reja: 1 asosni tashqi chegaralarni va o’qlarni joyiga ko’chirish 2 sayoz asoslarni qurish 1 asosni tashqi chegaralarni va o’qlarni joyiga ko’chirish tayanchlarni asosini tashqi chegarasini va o’qlarini joylashtirish loyixa qarorlarida qabul qilingan qarorlariga asosan amalga oshiriladi. bu bog’lanishga asosan tayanch o’qlarini joyiga maxkamlash inshootni to’la barpo etish uchun o’ta muxim xisoblanadi. tayanch o’qini joyiga ko’chirish geodezik ko’chirish asosi (gka) belgilari asosida amalga oshiriladi. geodezik ko’chirish asosini barpo etish qurilish obekti buyurtmachisining vazifasi xisoblanadi. pudratchi obektda ishni boshlashidan oldin gkani buyurtmachi tomonidan pudratchiga taqdim etilishi kerak. xozirgi sharoitda buyurtmachi texnik nazoratga mavjud gkalarni tekshirish uchun topshiradi va undan keyin uni pudratchiga topshiradi. tekshirilmasdan pudratchiga taqdim etilgan gka qo’shimcha ishlarni yuzaga keltirishi mumkin, buning natijasida qurilishning narxi oshib ketishi mumkin. boshlang’ich tayanch belgilar ko’prik inshootining ko’ndalang o’qi bo’yicha joylashtiriladi. ko’prik konstuktsiyasi uzunroq qurilsa (300m dan uzun) tayanch belgilarini asosiy o’qga porallel ko’chirilgan o’qga o’rnatiladi. bunda …

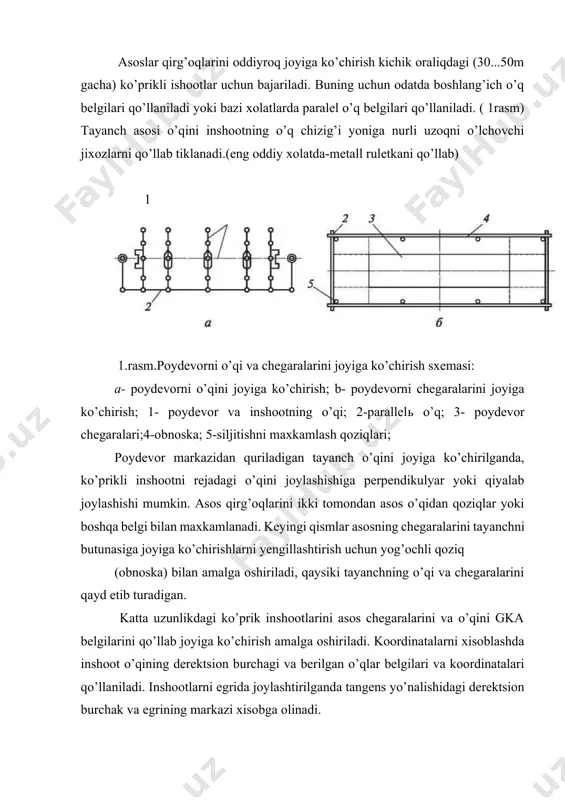

rak. qurilishda joyiga ko’chirish ishlarini bajarishda quyidagi geodezik asboblar: teodolitlar, uzoqni o’lchovchi va lazerli jixozlardan foydalaniladi. asoslar qirg’oqlarini oddiyroq joyiga ko’chirish kichik oraliqdagi (30...50m gacha) ko’prikli ishootlar uchun bajariladi. buning uchun odatda boshlang’ich o’q belgilari qo’llaniladi yoki bazi xolatlarda paralel o’q belgilari qo’llaniladi. ( 1rasm) tayanch asosi o’qini inshootning o’q chizig’i yoniga nurli uzoqni o’lchovchi jixozlarni qo’llab tiklanadi.(eng oddiy xolatda-metall ruletkani qo’llab) 1 1.rasm.poydevorni o’qi va chegaralarini joyiga ko’chirish sxemasi: a- poydevorni o’qini joyiga ko’chirish; b- poydevorni chegaralarini joyiga ko’chirish; 1- poydevor va inshootning o’qi; 2-parallelь o’q; 3- poydevor chegaralari;4-obnoska; 5-siljitishni maxkamlash qoziqlari; poydevor markazidan quriladigan tayanch o’qini joyiga ko’chirilganda, ko’prikli inshootni rejadagi o’qini joylashishiga perpendikulyar yoki qiyalab joylashishi mumkin. asos qirg’oqlarini ikki tomondan asos o’qidan qoziqlar yoki boshqa belgi bilan maxkamlanadi. keyingi qismlar asosning chegaralarini tayanchni butunasiga joyiga ko’chirishlarni yengillashtirish uchun yog’ochli qoziq (obnoska) bilan amalga oshiriladi, qaysiki tayanchning o’qi va chegaralarini qayd etib turadigan. katta uzunlikdagi ko’prik inshootlarini …

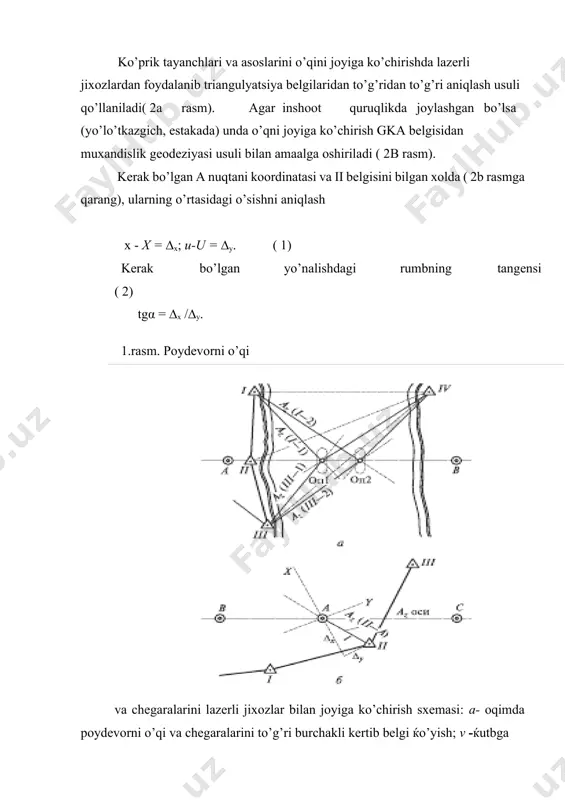

uli bilan amaalga oshiriladi ( 2b rasm). kerak bo’lgan a nuqtani koordinatasi va ii belgisini bilgan xolda ( 2b rasmga qarang), ularning o’rtasidagi o’sishni aniqlash x - x = ∆x; u-u = ∆y. ( 1) kerak bo’lgan yo’nalishdagi rumbning tangensi ( 2) tgα = ∆x /∆y. 1.rasm. poydevorni o’qi va chegaralarini lazerli jixozlar bilan joyiga ko’chirish sxemasi: a- oqimda poydevorni o’qi va chegaralarini to’g’ri burchakli kertib belgi ќo’yish; v -ќutbga oid usulda derektsion burchak yo’nalishi kordinatalari ortishi belgilariga bog’liq bo’ladi va quyidagi formula orkali aniqlanadi ( 2b rasmga qarang) az (ii - a) = 360° -α. ( 3) kerak bo’lgan nuqtadan masofa 1 = ∆u sosesα =∆x sesα. ( 4) xar bir kerak bo’lgan nuqiani joyiga ko’chirish ikki yoki uchta belgidan olinadi, nuqtaning xolatini xar bir aloxida ko’chirishdan o’rtachasidan aniqlanadi. parallel o’q xoxlangan gka belgisidan o’rnatiladi, oldindan pikitaj belgisi va undan ko’prikning o’qigacha bo’lgan masofa quyidagi formula bilan xisoblanadi: l …

jaradi. bu xolatni xisobga olmaslik, asoslar va tayanchlarni markasini topishda meyorlardan oshib ketadigan xatolikga olib kelishi mumkin. balandlikdagi ko’chirish ishlarini baland tayanch tarmoqlaridan olinadi. asosning chetlari yoki tagining loyixaviy belgisi nivelirlar yordamida joyiga ko’chiriladi balandlikda nivelirlashga qulay joyda bajariladi. balandlikda joyiga ko’chirish ishlarini lazerli nivelirlar bilan bajarish qulay. gorizontal o’tkazilgan chiziqlar niviler nuri va uning dog’lari bilan belgilanadi. nivelirlashda uzatish aniqligi 300m gacha bo’lgan oraliq uchun 3mm gacha. 2 sayoz asoslarni qurish daryo qayirida yoki quruq joyda va shunday kichik suvli mustaxkam grunda joylashgan tayanch asoslarini tabi’y asosda ochiq katlavanlarda barpo etiladi. asos tubida sizuvchi chuvlar mavjud bo’lmasa katlavanni qirg’oqni mustaxkamlovchi moslamalarsiz qazish mumkin. suv sizuvchi gruntlar xolatida suni’y suv kamaytirish yoki maxsus to’siqlar bilan katlavanni o’raladi. umumiy xolatda chuqurligi 6...7m dan oshmaydigan sayoz asoslar kiradi. katlavan chuqurligi 5m gacha bo’lganda chetki qiyalikni guruntning turi va ta’biy namligiga bog’liq xolda amalga oshiriladi. chuqurroq katlavanllarda chetki qiyalik gruntning turg’unlikga xisoblanishi asosida …

xar ichidagi ko’prikli inshootni tayanch asoslarini barpo etishda yozani tekislash ko’zda tutiladi va kolavanni sizava suvni oqib kelishidan ximoyalanadi, ochiq suv chiqarish va ignofeltirli suv pasaytirish, yuza qatlamini qum shag’al aralashmasi bilan zichlash orqali qurilish davrida transport xarakatini taminlanadi. zamonaviy qurilishda katlavan qig’oqqlarini tusish uchun oddiy qoziqlii mustaxkamlash, tirnoqli metall shpuntlar va ankerli temirbeton devorlar qo’llaniladi. qoziqli mustaxkamlash eng oddiy usul bo’lib katlavan kengligi 4..5m bo’lganda qo’llaniladi. bunda katlavan qirg’oqlari bo’ylab qoziq qoqilib, unga taxta yoki toshtaxta maxkamlash orqali amalga oshiriladi. qoziq katlavan turidan 0.5...1m gacha qoqilgan bo’ladi. qurilishda ko’proq taqalgan shpuntli to’siqlar, nafaqat katlavan qirg’oqlarini mustaxkamlaydi, shu bilan ьirga sizob suvlarini oqib kelishidan xam saqlaydi.( 3 rasm) 3.rasm shupuntli to’siqlar sxemalari: a-maxkamlagichsiz; b-raspor maxkamlagich bilan; v-anker maxkamlagich bilan; 1-sizob suv satxi; 2-suv o’tkazmaydigan grunt; 3-shpunt devorlar; 4yo’lantiruvchi siquvchi; 5-mayak qoziq; 6-bog’lovchi; 7-rasporka; 8- ankerli qoziq; 9-sxvatka (ushlab turuvchilar) shupuntli to’siqlar katlavanni qazishdan oldin gruntga qoqiladigan moyak qoziq va yo’naltiruvchi …
