1 / 49

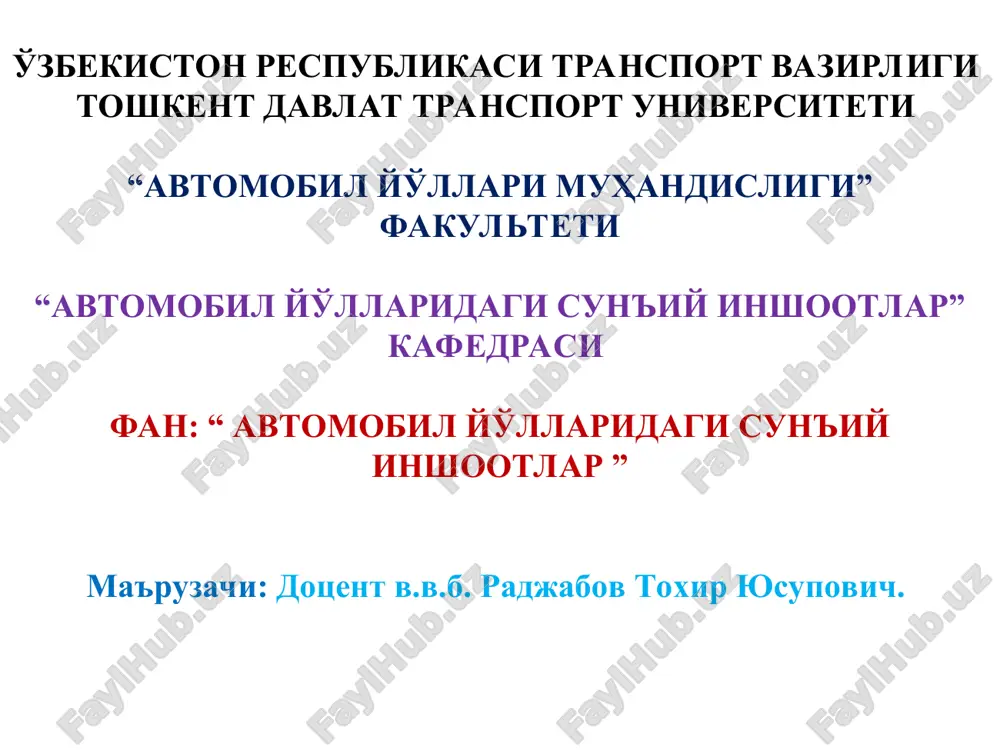

ma'ruza №1: kirish. avtomobil yo'llaridagi sun'iy inshootlar turlari. o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan: “ avtomobil yo'llaridagi sun'iy inshootlar ” ma'ruzachi: dotsent v.v.b. radjabov toxir yusupovich. maruza mashg'ulot №2. xandaklarda poydevor qurish va qurish usullari. ochiq xandaklarda poydevor qurish. qoziqlar turlari, qoziqlarni cho'ktirishning asosiy usulari. qoziqli poydevorlarni qurish texnologiyalari reja. 1. xandaklarni qazish usullari. 2.suvli joylarda xandaklarni to'sish ishlari. 3.suv qochirish ishlari va qazish uchun mexanizatsiyalar. 4.xandaklardagi poydevorlarni betonlash. tayanch so'zlar va iboralar: tabiiy qiyalik; to'sgich inshootlar; buldozer; skreper; draglayn; ekskovator; shpuntlar; pontonlar; erlift; greyfer; vertikal siljuvchi quvur, rostverk; koper; strelali kranlar. asosiy adabiyotlar: 1. saatova n.z., mo'minov e.a., axmadjonov m.z. “avtomobil yo'llardagi sun'iy inshootlar” i - ii qismlar. toshkent. 2022y. «ttymi» nashriyoti. 2. t.yu. radjabov “ko'priklarni loyixalash va qurish”. toshkent. 2022y. «ttymi» nashriyoti. darslik. poydevorlar klassifikatsiyasi joylashish turi bo'yicha: sayoz joylashgan; 2. chuqur joylashgan (qobiqlar, cho'ktiriluvchi quduqlar …

2 / 49

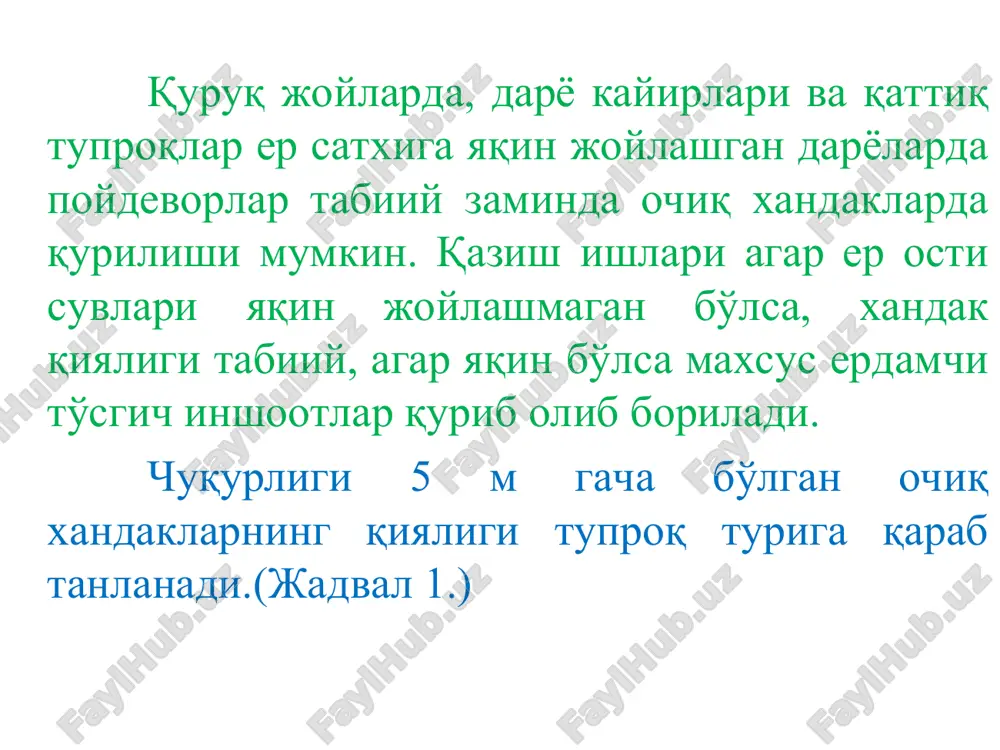

xiga yaqin joylashgan daryolarda poydevorlar tabiiy zaminda ochiq xandaklarda qurilishi mumkin. qazish ishlari agar er osti suvlari yaqin joylashmagan bo'lsa, xandak qiyaligi tabiiy, agar yaqin bo'lsa maxsus erdamchi to'sgich inshootlar qurib olib boriladi. chuqurligi 5 m gacha bo'lgan ochiq xandaklarning qiyaligi tuproq turiga qarab tanlanadi.(jadval 1.) xandak kovlanishidan oldin uning o'lchamlari olinadi va mashinalar ish joyidan 1 -1,5 m uzoqlikka bog'lab qo'yiladi. ochiq xandaklar kovlash xar xil mexanizm va usullarda bajariladi. buldozer yoki skreper bilan tuproqni chekkaga chiqarish; buldozer bilan tuproqni transporterga uzatish; draglayn yoki to'g'ri va teskari cho'michlar bilan jixozlangan ekskavatorlar yordamida jadval 1 tuproqlar kuyidagi chuqurliklarda xandakning qiyaliklari, m. 1,5 gacha 1,5 -3,0 3,0 - 5,0 to'kilgan 1:0,25 1:1,0 1:1,25 kum va shatsal 1:0,5 1:1,0 1:1,0 supes 1:0,25 1:0,67 1:0,85 suglinka 1:0 1:0,5 1:0,75 loy tuproq (glina) 1:0 1:0,25 1:0,5 kuruq sariq tuproq 1:0 1:0,5 1:0,5 - harsang toshli va qattiq tuproklarni ishlashda, ish xajmi kichik bo'lsa, otboyniy …

3 / 49

undan ko'p bo'lsa 24 sm gacha qalinlikdagi brusli yog'och shpuntlar ishlatiladi. - 6 m dan chuqur bo'lgan handaklarda po'lat shpuntlar ishlatiladi. bunday shpuntlar xar xil markali bo'ladi. masalan, engil yassi qarshilik momentlari kichik bo'lgan shp - i, o'rtacha bikrlikdagi va og'ir bo'lgan shk - i, larsen iii, larsen iv, v markali. handaqlarni kazishda ushbu turdagi to'siqlardan foydalanish mumkin. -tuproqli; -bir tomonidan tuproq to'kilgan shpunt (devor)li; -ikki qator shpuntli (o'rtasi tuproq bilan to'ldiriladi); -pontonlardan; -muzlardan. tuproq to'siqlar oddiy bo'lib, suvning chuqurligi 2-3 m bo'lganda qo'llaniladi (tezligi 0,4 - 0,5 m/s). (rasm 1, a) kamchiligi: kengligi katta bo'lib daryoni toraytirib qo'yadi va suv tezligini oshiradi. to'siqlar o'lchamini bir tomonidan shpunt devor qurish bilan kamaytirish mumkin. (rasm 1, b). shpunt devor handaq perimetri bo'yicha o'rnatiladi. daryo suvi chuqurligi 4-5 m va tezligi 0,7 - 1,0 m/s bo'lganda ikki qatorli shpunt devorlar o'rnatiladi. shpuntlar orasi 2,0 m.dan kam bo'lmasligi kerak (rasm 1, v). daryo …

4 / 49

oladi. handaqdagi suvni qochirish uchun kamida 2 tadan nasos ishlashi kerak. handaqdagi suvni qochirishda kerak bo'ladigan nasosning unumdorligi kuyidagi formula bilan xisoblanadi: qí = 1,6 gâ f; gâ - handaqning 1m. 2 maydonidan, gidrostatik bosim va tuproq turiga bog'liq bo'lgan, suvning kelish tezligi, m3/s f - handaq maydoni, m2. gv - ning qiymatlari. mayda qum va supes .......................0,15 - 0,25 o'rta yiriklikdagi qum ..................0,3 – 0,5 yirik qum .......................................1,0 – 3,0 mergel va yoriq qoyalar ..................0,2 – 1,0. handaqlarda poydevorlarni qurish. handaqlar maxsus komissiya tomonidan tekshirib qabul qilinadi. loyiha bilan taqqoslanib tuproq qatlamlari to'g'ri kelish - kelmasligi tekshiriladi. hammasi to'g'ri bo'lsa poydevorlarni qurishga ruxsat etiladi. poydevor qurilishidan oldin handaq tozalanadi va tekislanadi. yig'ma poydevorlarni 20 - 30 m li qumli, shag'alli to'shamalarga tsement aralashma qo'shib tekislab o'rnatiladi. bloklar kranlar yordamida uzatiladi. yaxlit poydevorlar handaq devorlariga tirab o'rnatilgan qoliplarga qo'yiladi. ba'zan shpuntlar xam qolip o'rniga ishlatilishi mumkin. handaqqa oqib kiradigan suv …

5 / 49

alar bilan ishlov beriladi. 4.1. qoziklar turlari. ko'prik va uning oraliqlari o'lchamlari, tayanch konstruktsiyasi, gidrogeologik sharoitlar, shuningdek ishlab chiqarish korxonalarining imkoniyatiga qarab, poydevorlarni qurishda yog'och, temirbeton va po'lat qoziqlardan foydalaniladi. yog'och qoziqlar vaqtincha va yordamchi inshootlarda qo'llanilishi mumkin. gruntga qoqishdan avval yog'och qoziqlarga antiseptik materialar bilan ishlov beriladi. temirbeton qoziqlar o'zbekiston sharoitida qo'llaniladigan qoziqlarning asosiy turidir. odatda, temirbeton qoziqlar qurilishga zavoddan yoki poligondan olib kelinadi. ko'ndalang kesimi kvadrat yoki aylanma shaklida bo'ladi. kvadrat kesimli qoziqlar uzunasi bo'yicha butun shaklda tayyorlanadi, zo'riqtirilmagan yoki zo'riqtirilgan armatura qo'llanilishi mumkin. aylanma shakldagi qobiq - qoziqlar tsilindrik bo'g'inlar shaklida tayyorlanadi va gruntga cho'ktirish oldidan yoki cho'ktirish davrida birlashtiriladi. kvadrat qoziqlarning pastki qismi o'tkirlangan bo'lib, egilgan va bo'ylama armatura bilan kuchlantirilgan. po'lat qoziqlar qattiq joylarda va chuqurligi 15 - 20 m dan katta bo'lgan hollarda qoqiladi. po'lat qoziqlar zavodda chiqarilgan quvurlar yoki metall prokatlardan tayerlanadi. korroziyadan saqlash uchun bitum laklari bilan himoyalanadi. qoziq-deb tayyor xoldagi yoki …
