1 / 26

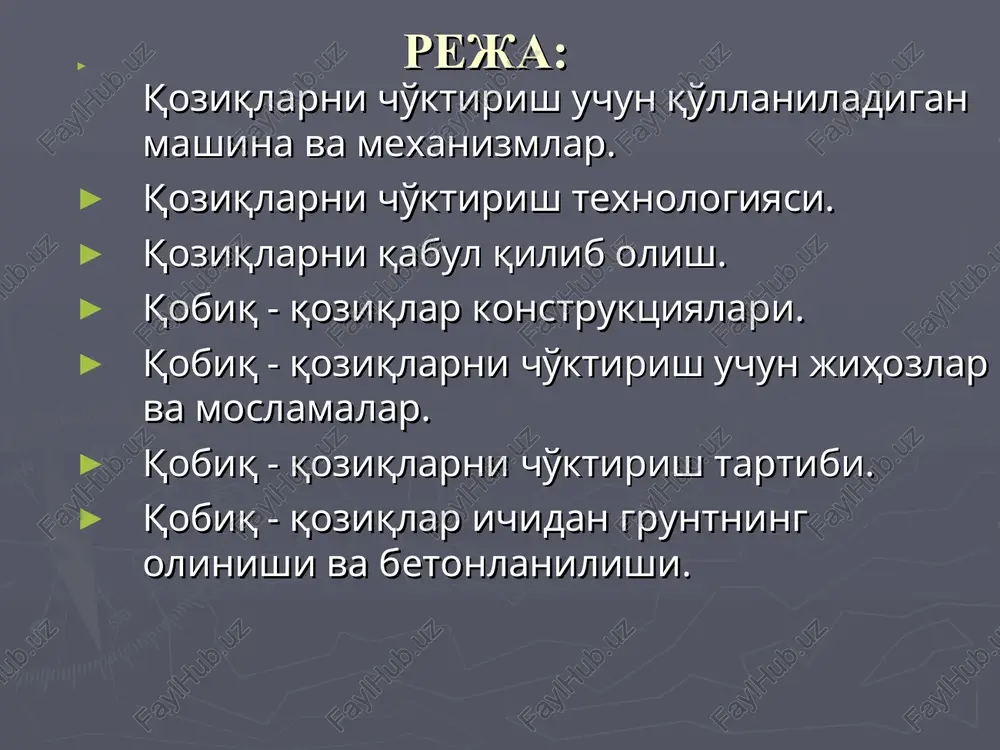

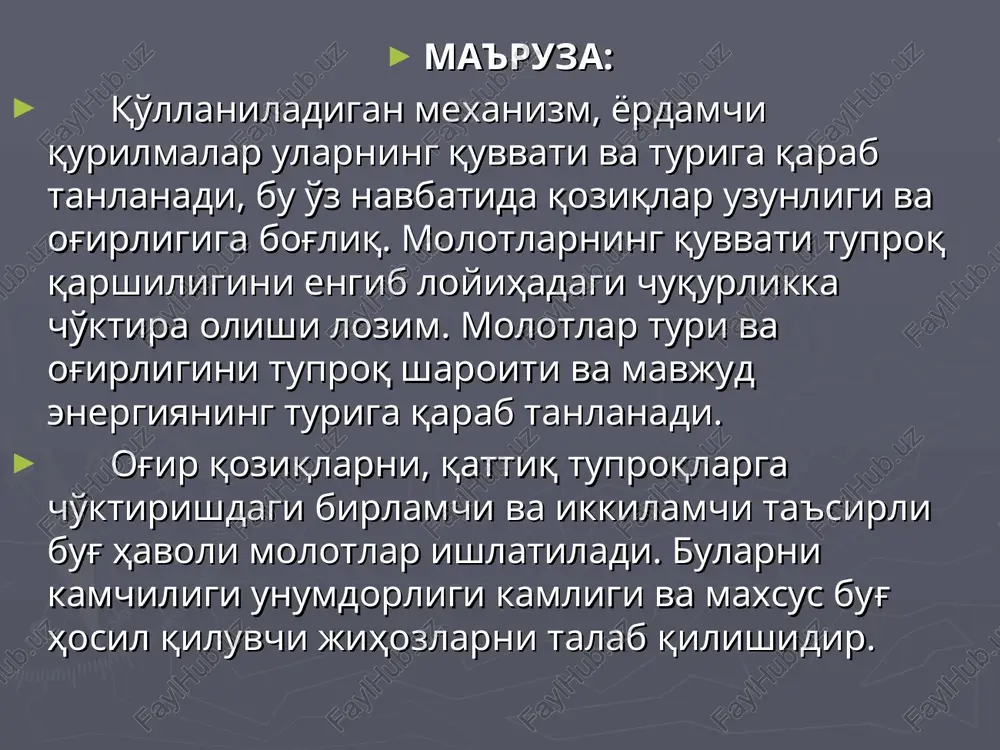

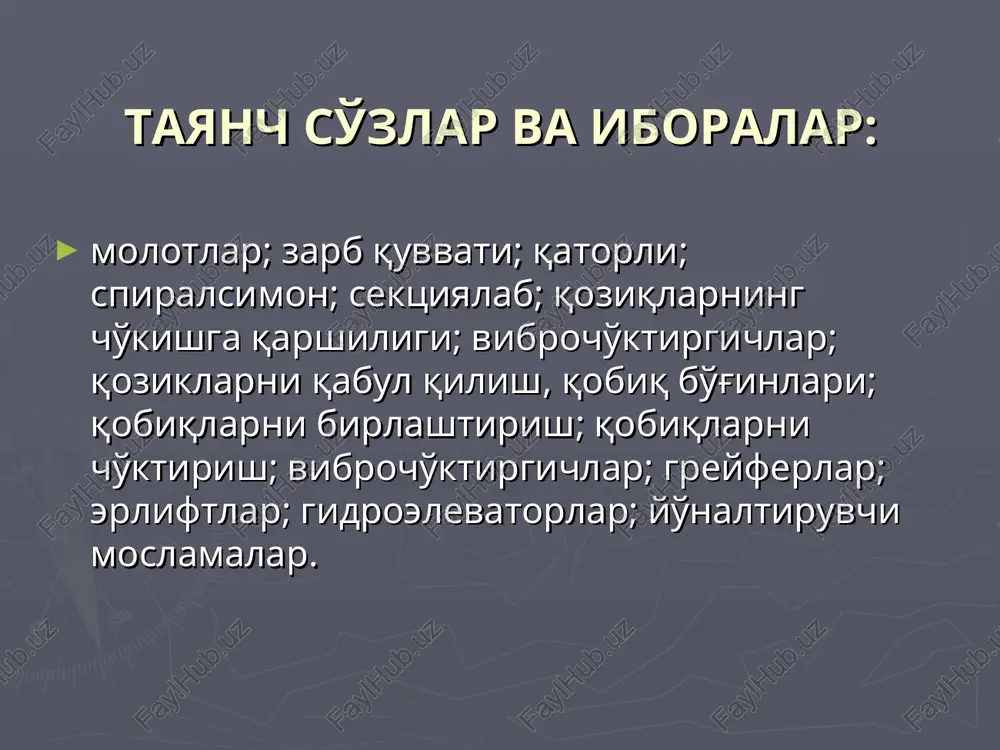

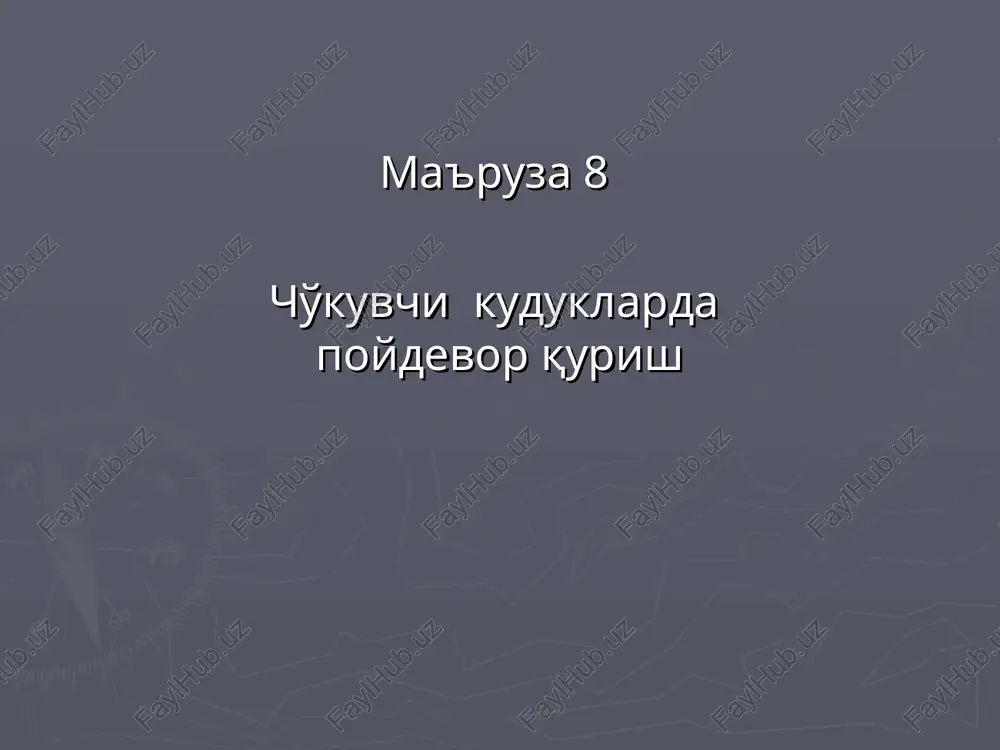

ma'ruza :. ma'ruza 8 cho'kuvchi kuduklarda poydevor qurish * reja: qoziqlarni cho'ktirish uchun qo'llaniladigan mashina va mexanizmlar. qoziqlarni cho'ktirish texnologiyasi. qoziqlarni qabul qilib olish. qobiq - qoziqlar konstruktsiyalari. qobiq - qoziqlarni cho'ktirish uchun jihozlar va moslamalar. qobiq - qoziqlarni cho'ktirish tartibi. qobiq - qoziqlar ichidan gruntning olinishi va betonlanilishi. tayanch so'zlar va iboralar: molotlar; zarb quvvati; qatorli; spiralsimon; sektsiyalab; qoziqlarning cho'kishga qarshiligi; vibrocho'ktirgichlar; qoziklarni qabul qilish, qobiq bo'g'inlari; qobiqlarni birlashtirish; qobiqlarni cho'ktirish; vibrocho'ktirgichlar; greyferlar; erliftlar; gidroelevatorlar; yo'naltiruvchi moslamalar. ma'ruza: qo'llaniladigan mexanizm, yordamchi qurilmalar ularning quvvati va turiga qarab tanlanadi, bu o'z navbatida qoziqlar uzunligi va og'irligiga bog'liq. molotlarning quvvati tuproq qarshiligini engib loyihadagi chuqurlikka cho'ktira olishi lozim. molotlar turi va og'irligini tuproq sharoiti va mavjud energiyaning turiga qarab tanlanadi. og'ir qoziqlarni, qattiq tuproqlarga cho'ktirishdagi birlamchi va ikkilamchi ta'sirli bug' havoli molotlar ishlatiladi. bularni kamchiligi unumdorligi kamligi va maxsus bug' hosil qiluvchi jihozlarni talab qilishidir. zich tuproqli joylarda unumdorligi yaxshi va …

2 / 26

liyati) (n). ro - grunt bo'yicha qoziqning hisobiy ko'tarish qobiliyati (kn); k - bir xillik koeffitsienti - 0,7 teng; m2 - ish sharoiti koeffitsienti. (poydevordagi qoziqlar soni va uning konstruktsiyasiga botsliq). tanlangan molotning turini qo'shimcha ravishda quyidagicha tekshirib qo'riladi: n  n - to'qmoqning qo'llanish koeffitsienti. qp - to'qmoqning umumiy og'irligi. qs - qoziqning nagolovnik bilan birga og'irligi. qoziqlarni cho'ktirish texnologiyasi. qoziqlarni qoqish koperning holati, ishchi holatga o'rnatish qoziqni tashib keltirish, ko'tarish va so'ngra uni yordamida cho'ktirishdan iboratdir. qoziqni qoqish ishlari umumiy jarayonni 20-30% tashkil qiladi xolos. poydevorni plandagi o'lchamlariga qarab, qoziqlarni cho'ktirish ketma-ketligi: qatorli (ryadovoy) (rasm 7,a) spiral ko'rinishidagi (rasm 7,b) va sektsiyalab (rasm 7,v)cho'ktirish amalga oshirilishi mumkin. qatorli cho'ktirish asosan poydevori cho'ziq bo'lgan ko'priklarda va qoziqli estakadalarda samaraliroqdir (rasm7, a). o'lchamlari katta bo'lgan poydevorlarda o'rtadan boshlab asta-sekin perimetri bo'yicha cho'ktiriladigan spiral shaklida cho'ktirish qulay (rasm 7, b). sektsiyalab cho'ktirishda poydevorlarni sektsiyalarga bo'luvchi alohida-alohida qatorlar cho'ktiriladi (rasm 7, v). …

3 / 26

adigan koeffitsient (t/sm2). qoziqni qoqishda bir zalog (zarblar soni)da, odatda 10 ta zarb qabul qilinadi, 2sm.dan kam bo'lmasligi kerak. agar kam bo'lsa unda molotning og'irrog'idan foydalanish zarur. qoziqlarni qoqish davrida ma'lum qoidaga muvofiq yozuvlarni olib borilishi kerak. qoziqlarni vibrocho'ktirgich yordamida cho'ktirishda ish tartibi molotlar ishiga o'xshab ketadi. faqat vibrocho'ktirgichni qoziqqa ulash o'ta aniqlikni talab qiladi. chunki ularning o'klari bir-biriga to'g'ri kelishi va mustahkam birlashgan bo'lishi kerak. qoziqlarda suv bilan yuvib cho'ktirish molotlar bilan birgalikda olib boriladi. yuvilishni ta'minlash uchun suv shlang va quvurlar orqali yuqori-bosim bilan qoziq uchidagi tuproqni yumshatib yuvadi. qoziqlarni ko'tarish qobiliyatini oshirish maqsadida yuvishni loyiha nuqtasiga 1,01,5m. qolganda to'xtatiladi. yon-veridagi inshootlarni cho'kish ehtimoli bo'lgan joylarda yuvish yo'li bilan qoziq qoqish mumkin emas. yuvish bilan cho'ktirishda quyidagilar zarur: 1) yuqori bosimli suv nasosi; 2) - bosim tarmog'i va yuqori bosim shlangi;3) yuvish uchun metall quvur. yuvish uchun nds yoki eds turidagi 5000 l-min.gacha suv haydaydigan nasoslar va yuvish …

4 / 26

bo'lgan hollarda zavodlarda tsentrifiguralarda, undan kattaroq o'lchamlaridagi bo'g'inlar esa tsilindrik vibroqoliplarda tayyorlanadi. qobiqlar odatda v40 klassli betondan tayyorlanadi (rasm 10.). zo'riqtirlmagan oddiy o'zakli va at-vii klassli armatura qo'llanilishi mumkin. armatura odatda bir qator qilib joylashtiriladi. betonning himoya qavati 4 sm.dan kam bo'lmasligi lozim. qobiqlar bo'g'inlari o'zaro boltlar (rasm 11, a) yoki payvandlash (rasm 11, b) yordamida bajariladi. bo'g'inlar o'zaro qobiqlar cho'ktirilgunga qadar yoki cho'ktirish davrida birlashtirilish mumkin. birlashuv choklarining metall qismlari cho'ktirilishdan oldin betonlanadi yoki zanglashdan saqlash maqsadida bitum - ko'mir lak, polimer eritmalar va boshqa mahsulotlar bilan ishlov berilishi mumkin. qobiqlarning pastki qismi maxsus metall pichoq bilan jihozlanadi. diametri 1 m. dan ortiq bo'lgan qobiqlar ochiq xolatda cho'ktiriladi. cho'ktirilgan qobiqlar devori qalinligi minimal bo'lgan hollarda, odatda beton bilan to'ldiriladi (rasm 12). devorcha qalinligi 16 sm. dan katta bo'lgan hollarda beton poydevorning faqat pastki qismiga joylashtirilishi mumkin. qobiq - qoziqlarning zaminga tayanish xolatlari 13 rasmda ko'rsatilgan. qobiqlarni loyihada ko'rsatilgan chuqurlikka …

5 / 26

vchi moslamalar qo'llanilgan hollarda loyihadan chetlanish 10 sm dan oshmaydi. qobiq - qoziqlarni cho'ktirish uchun qo'llaniladigan jihozlarga ko'p elektr quvvati ketadi. shu sababdan qurilish kuchli elektr moslamalar bilan jihozlanishi lozim. qobiqlarni cho'ktirish ushbu tartibda olib boriladi: qurilish maydoni chegarasida bo'g'inlarni tashish; bo'g'inlarni ko'tarish va yo'naltiruvchi moslamalarga o'rnatish; bo'g'inlarni o'zaro birlashtirish; vibrocho'ktirgichni qobiq ustiga o'rnatish va mahkamlash; qobiqni cho'ktirish va yordamchi ishlar. qobiq bo'yinlari vertikal yoki gorizontal holatda tashilishi mumkin. qurilish korxonasining imkoniyatlariga qarab, qobiqlar to'liq uzunligi bo'yicha yig'ilib cho'ktirilishi yoki cho'ktirish mobaynida yig'ib borilishi mumkin. bo'g'inlarni birlashtirish ishlari cho'ktirish tezligini ancha kamaytiradi. shu sababli, imkoni bor hollarda, qobiqni to'liq uzunligi bo'yicha yig'ib, so'ngra cho'ktirishni boshlash afzalroq. cho'ktirish davrida katta diametrli qobiqlar ichidan grunt chiqarib tashlanadi. grunt qatlamlarining joylashishiga ko'ra, gruntni chiqarish uchun turli moslamalardan foydalaniladi.gruntga ejektorlar yoki greyferlar yordamida ishlov berilishi mumkin. qumli, supesli va yaxshi yuviluvchi tuproq gruntlar erlift eki gidroelevatorlar yordamida chiqarilishi mumkin. cho'ktirish davrida qo'sh vibrocho'ktirgichlardan foydalanish …
