1 / 21

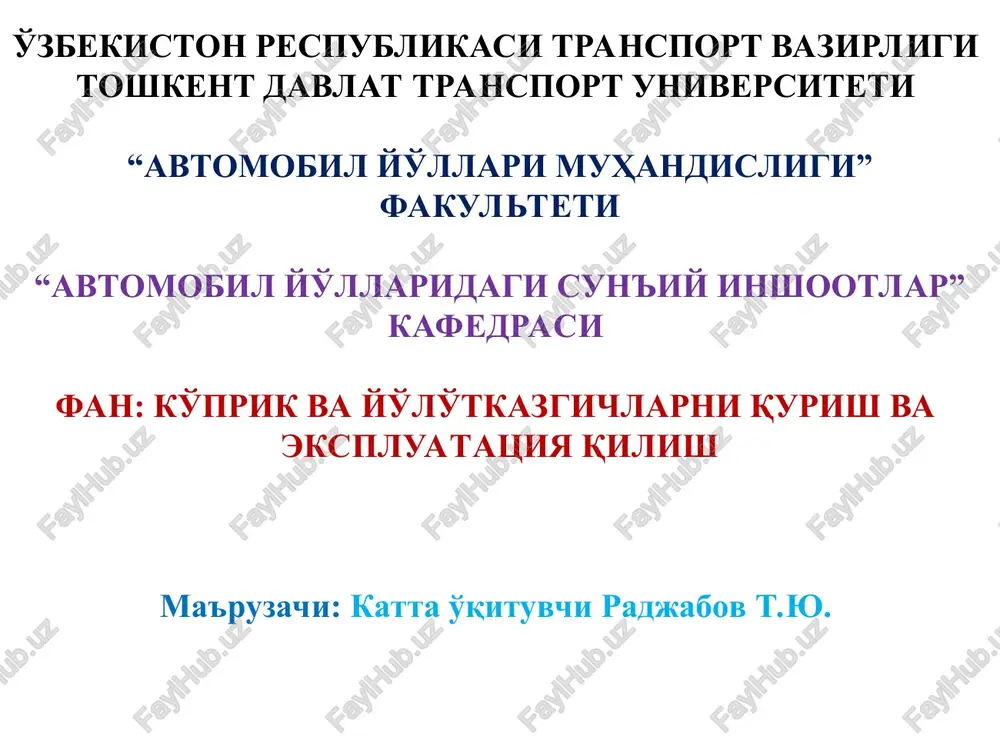

ma'ruza №1: kirish. avtomobil yo'llaridagi sun'iy inshootlar turlari. o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan: ko'prik va yo'lo'tkazgichlarni qurish va ekspluatatsiya qilish ma'ruzachi: katta o'qituvchi radjabov t.yu. ma'ruza 3: ochiq xandaklarda poydevor qurish. reja: 1. xandaklarni qazish usullari. 2. suvli joylarda xandaklarni to'sish ishlari. 3. suv qochirish ishlari va qazish uchun mexanizatsiyalar. 4. xandaklardagi poydevorlarni betonlash. tayanch so'zlar va iboralar: tabiiy qiyalik; to'sgich inshootlar; buldozer; skreper; draglayn; ekskovator; shpuntlar; pontonlar; erlift; greyfer; vertikal siljuvchi quvur, asosiy adabiyotlar: 1. salamaxin p. m., volya o.v., lukin n.p. va boshqalar. “yo'llardagi sun'iy inshootlar” i-ii qismlar. m. transport. 2007y. (rus tilida). 2. a.a. ishanxodjaev, sh.sh. shojalilov, t.yu. radjabov “ko'prik, transport tonnellari va sun'iy inshootlarni qurish”. toshkent, “davr nashriyoti”, 2012. 3. salixanov s.s. “transport inshoatlarini loyihalash va qurish” toshkent, 2018y. darslik. “komplex print” nashriyoti. 4.a.r. qodirova, s.i. xolmuxamedov, sh.sh. shojalilov, t.yu. radjabov. “avtomobil yo'llarida …

2 / 21

.ru./ 4. google http: // www. google. com/. 5. www.search.re.uz - o'zbekistonning axborotlarni izlab topish tizimi. 6.www.ictcouncil.gov.uz- kompyuterlashtirishni rivojlantirish buyicha vazirlar maxkamasi muvoffiqlashtiruvchi rengashining sayti. 7.www.ecsoman.edu.ru - rossiya federatsiya oliy o'quv yurtlarida o'qitilayotgan fanlar bo'yicha o'quv-uslubiy komplekslar. 8. www.uzapi.gov.uz - o'zbekiston matbuot va axborot agentligi ma'ruza: quruq joylarda, daryo kayirlari va qattiq tuproqlar er satxiga yaqin joylashgan daryolarda poydevorlar tabiiy zaminda ochiq xandaklarda qurilishi mumkin. qazish ishlari agar er osti suvlari yaqin joylashmagan bo'lsa, xandak qiyaligi tabiiy, agar yaqin bo'lsa maxsus erdamchi to'sgich inshootlar qurib olib boriladi. chuqurligi 5 m gacha bo'lgan ochiq xandaklarning qiyaligi tuproq turiga qarab tanlanadi.(jadval 1.) xandak kovlanishidan oldin uning o'lchamlari olinadi va mashinalar ish joyidan 1 -1,5 m uzoqlikka bog'lab qo'yiladi. 1. ochiq xandaklar kovlash xar xil mexanizm va usullarda bajariladi. 2. buldozer yoki skreper bilan tuproqni chekkaga chiqarish; 3. buldozer bilan tuproqni transporterga uzatish; 4. draglayn yoki to'g'ri va teskari cho'michlar bilan jixozlangan ekskavatorlar …

3 / 21

ka) ko'rinishida bo'ladi. mahkamlovchi o'rnatgich № 3050 qo'shtavr ustunlar orasiga tushiriladigan temirbeton yoki yog'och plitalardan iborat bo'lib, ustunlar handakdan 0,8 - 1,0 m chuqurlikkacha qoqiladi. temirbeton qutisimon to'siqlar avtokranlar bilan chuqur bo'lmagan quruq xandakga o'rnatishdan boshlanadi. bunda quti qolip o'rnida xam ishlatiladi. yog'och shpuntlar 6 m gacha bo'lgan xandaklarda, toshlari yo'q tuproqlarda ishlatiladi. suvning chuqurligi (bosimi) 3 m gacha bo'lsa 10 sm gacha, undan ko'p bo'lsa 24 sm gacha qalinlikdagi brusli yog'och shpuntlar ishlatiladi. 6 m dan chuqur bo'lgan handaklarda po'lat shpuntlar ishlatiladi. bunday shpuntlar xar xil markali bo'ladi. masalan, engil yassi qarshilik momentlari kichik bo'lgan shp - i, o'rtacha bikrlikdagi va og'ir bo'lgan shk - i, larsen iii, larsen iv, v markali. zavodlar 8-22 m. gacha uzunlikdagi po'lat shpuntlar chiqariladi. shpuntlarni qoqish uchun handaq burchaklari va 1-1,5 m masofada oralariga shpunt qoziqlari qoqiladi. qoziqlarning balandligi bo'yicha 2-3 m da yog'och yo'naltiruvchi belbog'lar (sxvatki) o'rnatiladi. shpuntlar vibrocho'ktirgichlar yoki molotlar erdamida …

4 / 21

. handaqlarni yukorida ko'rsatilgan to'siqlar bilan to'sib, tuprog'i tuproq qazish mashinalari va gidromexanik vositalari yordamida kovlanadi. o'rtacha zichlikdagi tuproqlarni pontonlarga o'rnatilgan kranlar bilan greyfer yordamida qaziladi. ( rasm 4) yuvilishi oson tuproqlarni tuproq surgich eki gidroelevatorlar yordamida kovlash mumkin. bog'lanmagan tuproqlarni erflit bilan suv qochirmasdan turib xam qazish mumkin. o'ta zich qattiq tuproqlarni pnevmatik uskunalar yoki portlatgichlar erdamida yumshatilib, greyfer erdamida chiqariladi. 5-6 m dan chukur handaqlardan nasos handaq ichiga o'rnatiladi. pnevmatik ejektorlar har qanday chuqurlikdagi handaqda xam ishlay oladi. handaqdagi suvni qochirish uchun kamida 2 tadan nasos ishlashi kerak. handaqdagi suvni qochirishda kerak bo'ladigan nasosning unumdorligi kuyidagi formula bilan xisoblanadi: qí = 1,6 gâ . fgâ - handaqning 1m2 maydonidan, gidrostatik bosim va tuproq turiga bog'liq bo'lgan, suvning kelish tezligi, m3/s….. f - handaq maydoni, m2. gv - ning qiymatlari. mayda qum va supes………..........0,15 - 0,25 o'rta yiriklikdagi qum……….....0,3 – 0,5 yirik qum ....................................1,0 – 3,0 mergel va yoriq …

5 / 21

i 300 mm, qalinligi 35 mm bo'ladi. quvur tepasiga 1,0 - 1,5 kvt li vibrotitratgichlar o'rnatiladi. zarur bo'lgan quvurlar soni hisoblab aniqlanadi. betonnng tarkibi loyihadagidan 15 - 20 % yuqori mustahkamlikda olinadi. beton shag'ali 40 mm dan katta bo'lmasligi kerak. ko'prik va uning oraliqlari o'lchamlari, tayanch konstruktsiyasi, gidrogeologik sharoitlar, shuningdek ishlab chiqarish korxonalarining imkoniyatiga qarab, poydevorlarni qurishda yog'och, temirbeton va po'lat qoziqlardan foydalaniladi. e'tiboringiz uchun rahmat !!!
