1 / 20

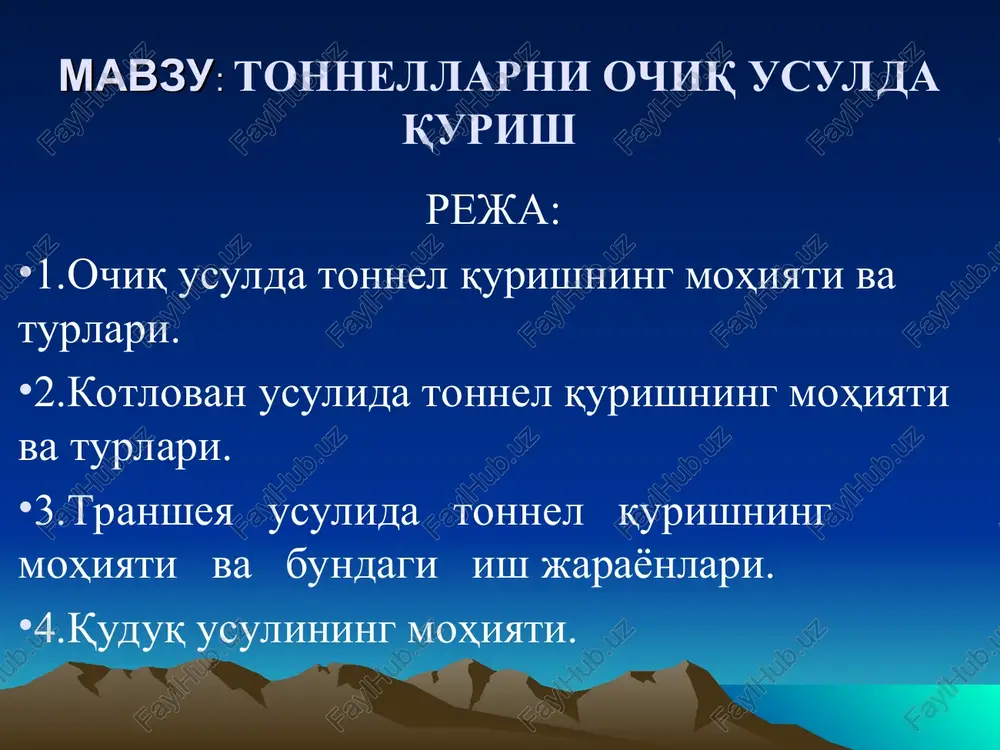

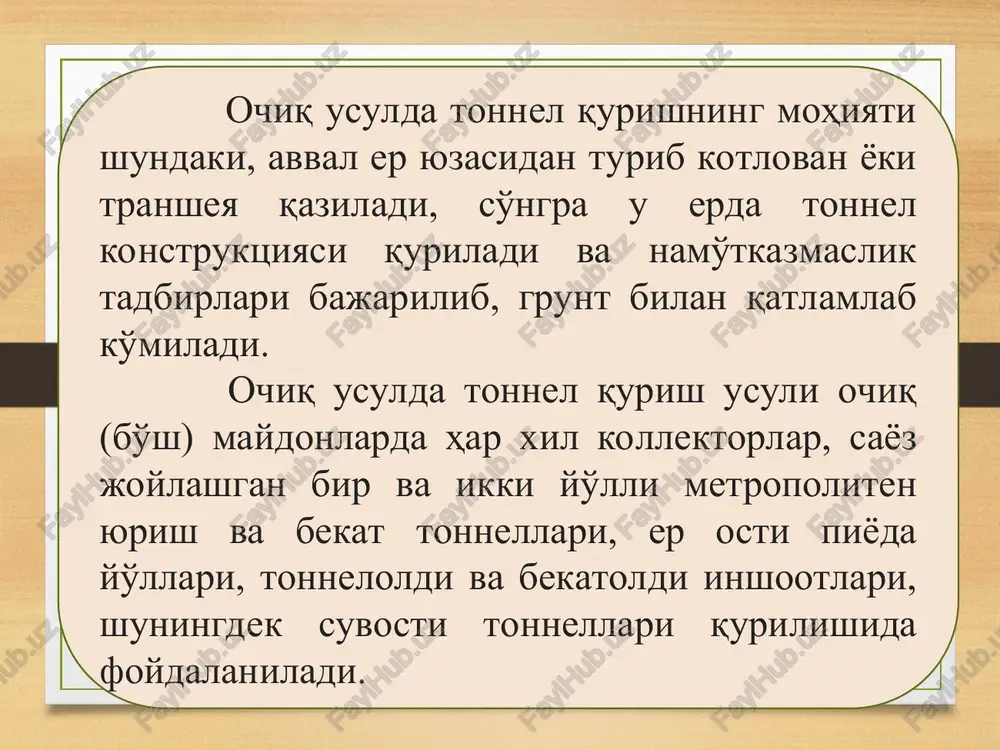

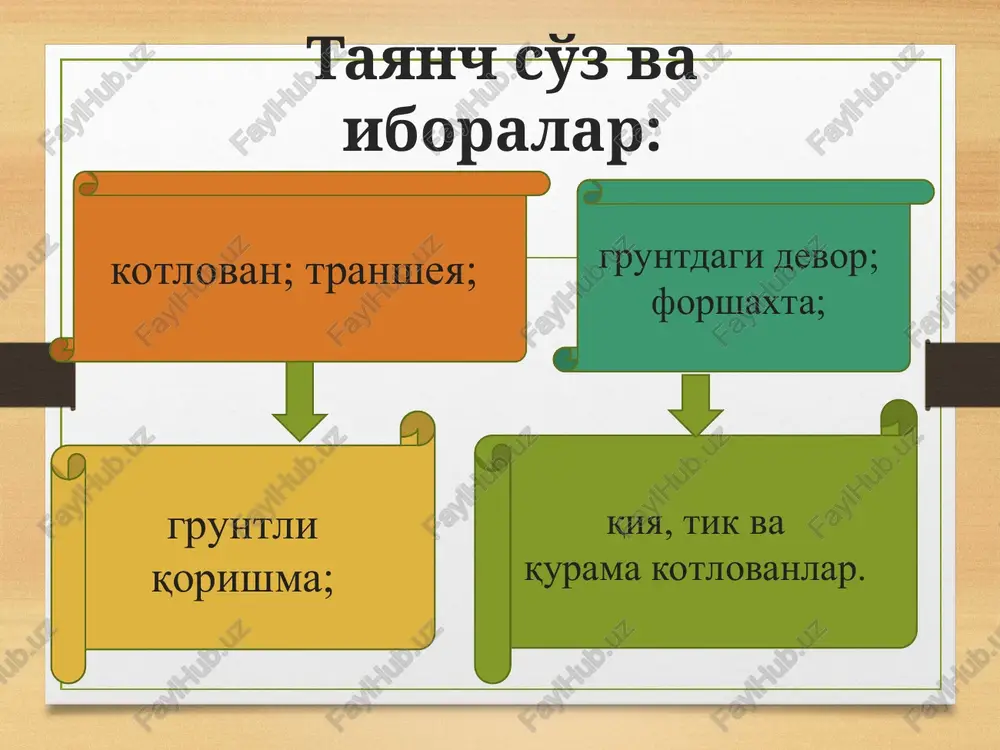

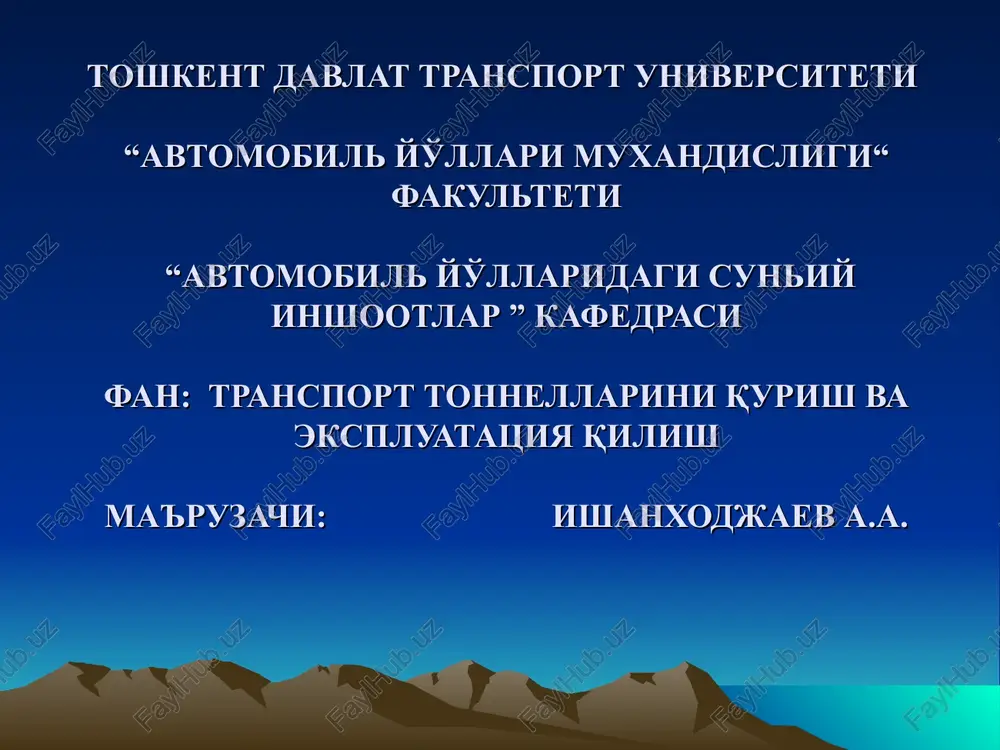

powerpoint presentation toshkent davlat transport universiteti “avtomobil yo'llari muxandisligi“ fakulteti “avtomobil yo'llaridagi suniy inshootlar ” kafedrasi fan: transport tonnellarini qurish va ekspluatatsiya qilish ma'ruzachi: ishanxodjaev a.a. mavzu: tonnellarni ochiq usulda qurish reja: 1.ochiq usulda tonnel qurishning mohiyati va turlari. 2.kotlovan usulida tonnel qurishning mohiyati va turlari. 3.transheya usulida tonnel qurishning mohiyati va bundagi ish jarayonlari. 4.quduq usulining mohiyati. tayanch so'z va iboralar: kotlovan; transheya; gruntdagi devor; forshaxta; gruntli qorishma; qiya, tik va qurama kotlovanlar. ochiq usulda tonnel qurishning mohiyati shundaki, avval er yuzasidan turib kotlovan yoki transheya qaziladi, so'ngra u erda tonnel konstruktsiyasi quriladi va namo'tkazmaslik tadbirlari bajarilib, grunt bilan qatlamlab ko'miladi. ochiq usulda tonnel qurish usuli ochiq (bo'sh) maydonlarda har xil kollektorlar, sayoz joylashgan bir va ikki yo'lli metropoliten yurish va bekat tonnellari, er osti piyoda yo'llari, tonneloldi va bekatoldi inshootlari, shuningdek suvosti tonnellari qurilishida foydalaniladi. ochiq usul bilan tonnel qurishning bir necha usullari mavjud: kotlovan usuli transheya («gruntdagi …

2 / 20

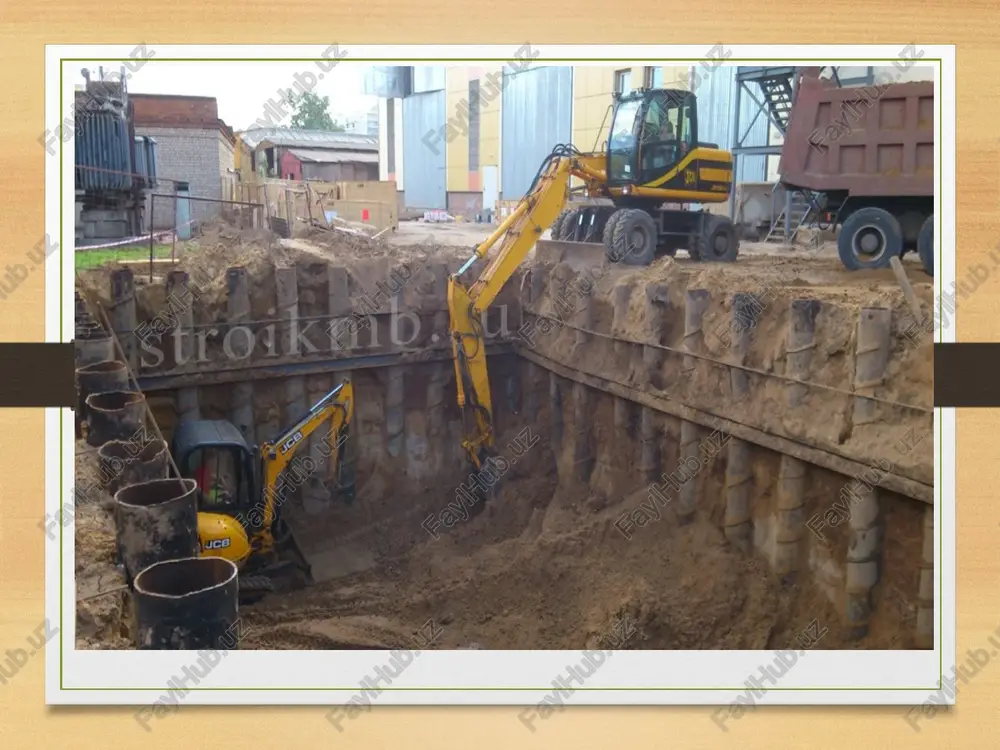

olar tejaladi. tik devorli (b) kotlovanlar imoratlar zich joylashgan shahar sharoitida va bo'sh gruntlarda qo'llanilib, ularning devorlari bir-biriga mahkamlangan metall qoziqlar, shpuntlar, ankerlar yordamida mustahkamlanadi. bir jinsli bo'lmagan gruntlarda, agar maydon holati imkoniyat bersa, ash'yo va mehnat sarfini kamaytiradigan qurama (v,g) devorli kotlovanlar qaziladi. -qurilishi mo'ljallangan er osti inshooti (tonnel) perimetri bo'yicha 0,4-1,0 m kenglikdagi, inshoot joylashish chuqurligiga transheya qaziladi; -qazilayotgan tarnsheya devorlari qulamasligi uchun ular gruntli qorishma bilan to'ldiriladi; -so'ngra gruntli qorishma yaxlit beton yoki temirbetondan quriladigan devor bilan almashtiriladi va uning ximoyasida kotlovan qaziladi va er osti inshooti (tonnel) konstruktsiyalari tiklanadi. «gruntdagi devor» usuli quyidagicha amalga oshiriladi: «gruntdagi devor» usuli bo'yicha ishlarning asosiy fazalari a) ekskavator yordamida pioner transheya (1) qazish; b) forshaxta (2) qurish; v) transheya ishlanayotgan bo'lagini greyfer yordamida qazish va ag'darma avtomashinalarga ortish; g) armatura karkaslarini o'rnatish; d) ishlanayotgan bo'lak (zaxvatka)ni betonlash va gruntli qorishmani keyingi ishlanayotgan bo'lakka o'tkazish. keyingi yillarda transheya devorlarini mustahkamlash uchun …

3 / 20

yadi va qurilish ishlari jadallashadi. bu usulda qurilgan devorlar bir vaqtda mustahkamlash inshooti va er osti inshooti konstruktiv elementi bo'lib xizmat qiladi. «gruntdagi devor» usulini transheya chuqurligi 5-6 metrdan ko'p bo'lgan hollarda qo'llash samaradorlidir. ochiq usulda tonnel qurishda quduq usuli imoratlar zich joylashgan shahar sharoitlarida qo'l keladi. bu usulda tonnel devorlarini imoratlar yonida yoki tagida ham joylashtirish mumkin. bunda katta uzunlikda transheya qazish o'rniga grunt qazish va beton quyish ishlari kichik bo'laklarda-quduqlarda olib borilib, tonnelning har bir ko'ndalang kesimida grunt qazish va beton yotkizish ishlari uch marta bir-biri bilan almashadi. zarur hollarda, tonnel devorlari ortidagi va inshoot asosidagi grunt ustivorligini ta'minlash maqsadida, tonnel shipi ustidan yuqori mustahkamlash inshooti (koziryok) lar qurish mumkin. nazorat savollari: 1.ochiq usulda tonnel qurishning mohiyati nima? 2.ochiq usulda qanday tonnel qurish qoplamalari quriladi? 3.ochiq usulda tonnel qurishning qanday turlari mavjud? 4.kotlovan usulida tonnel qurishdagi kotlovan devorlarini mustahkamlashning qanday turlari mavjud? 5.kotlovan usulida tonnel qurishda kotlovan devorlari …

4 / 20

uk 2014. 3.a.d.xorujiy,l.n.rudenkova«stroitelsto tonneley i metropolitenov» minsk 2012 g. 4.makoviskogol.v.“stroitelstvo avtodarojnix i gorodiskix tonneley” maskva 2017 g. 5.salamaxin p.m. i dr. ”injenernie soorujeniya v transportnom stroitelstve”. uchebnik v dvux knigax. kniga-2. m., izdatelskiy tsentr “akademiya”, 2007-272s. 6.ishanxodjev a.a. “ko'priklar,tonnellar va yo'lo'tkazgichlarni loyihalash,qurish va ekspluatatsiya qilish (transport tonnellari bo'yicha)” fanidan ma'ruzalar matni. toshkent, taylqei, 2019 yil, 51 bet. www.xilinxplanahe www.construct.org www.madi.ru www.ziyonet.uz; http://most-spb.ru. http://most-irk.ru. internet saytlari ¸ ¸
