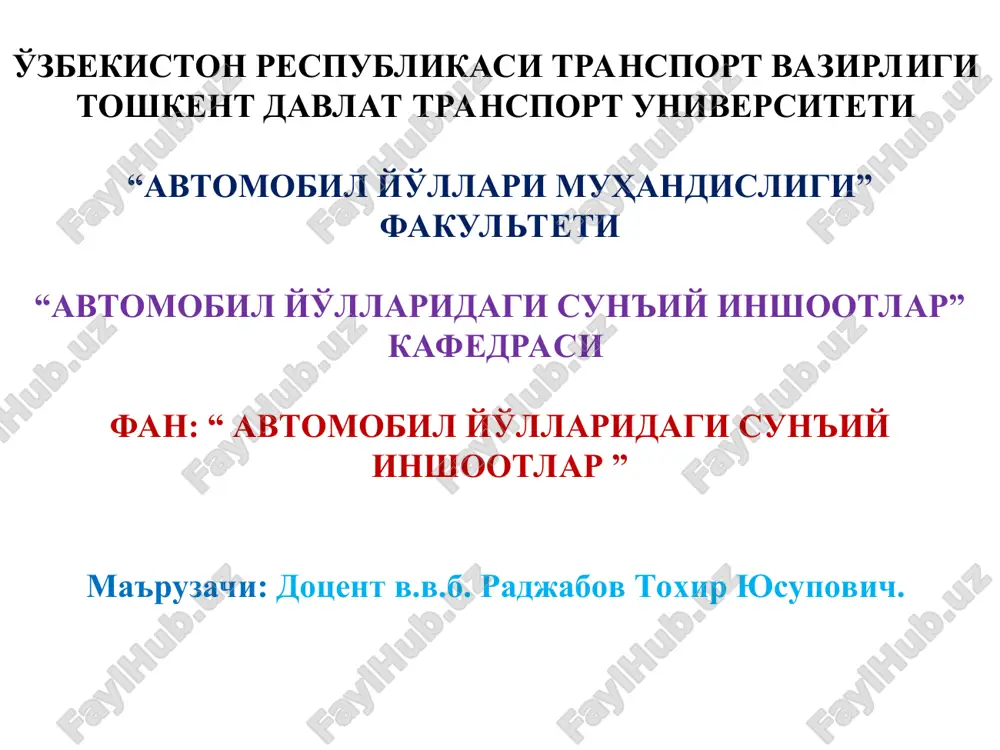

ma'ruza №1: kirish. avtomobil yo'llaridagi sun'iy inshootlar turlari. o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan: “ avtomobil yo'llaridagi sun'iy inshootlar ” ma'ruzachi: dotsent v.v.b. radjabov toxir yusupovich. amaliy mashg'ulot №3. ochiq xandaklarda poydevor qurish. reja. 1. xandaklarni qazish usullari. 2.suvli joylarda xandaklarni to'sish ishlari. 3.suv qochirish ishlari va qazish uchun mexanizatsiyalar. 4.xandaklardagi poydevorlarni betonlash. tayanch so'zlar va iboralar: tabiiy qiyalik; to'sgich inshootlar; buldozer; skreper; draglayn; ekskovator; shpuntlar; pontonlar; erlift; greyfer; vertikal siljuvchi quvur, rostverk; koper; strelali kranlar. asosiy adabiyotlar: 1. saatova n.z., mo'minov e.a., axmadjonov m.z. “avtomobil yo'llardagi sun'iy inshootlar” i - ii qismlar. toshkent. 2022y. «ttymi» nashriyoti. 2. t.yu. radjabov “ko'priklarni loyixalash va qurish”. toshkent. 2022y. «ttymi» nashriyoti. darslik. poydevorlar klassifikatsiyasi joylashish turi bo'yicha: sayoz joylashgan; 2. chuqur joylashgan (qobiqlar, cho'ktiriluvchi quduqlar ko'rinishida); 3. qoziqli. materiali bo'yicha: 1. butobetonli; 2. betonli; 3. temirbetonli. tayyorlanish usuli bo'yicha: 1. yaxlit; …

2 / 25

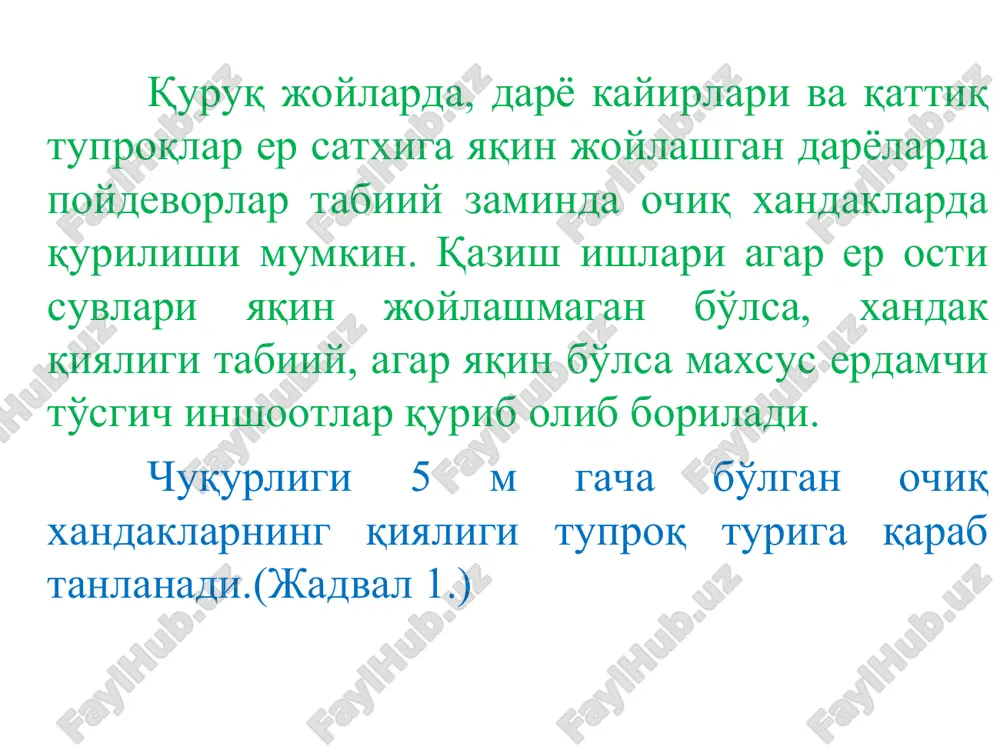

lsa, xandak qiyaligi tabiiy, agar yaqin bo'lsa maxsus erdamchi to'sgich inshootlar qurib olib boriladi. chuqurligi 5 m gacha bo'lgan ochiq xandaklarning qiyaligi tuproq turiga qarab tanlanadi.(jadval 1.) xandak kovlanishidan oldin uning o'lchamlari olinadi va mashinalar ish joyidan 1 -1,5 m uzoqlikka bog'lab qo'yiladi. ochiq xandaklar kovlash xar xil mexanizm va usullarda bajariladi. buldozer yoki skreper bilan tuproqni chekkaga chiqarish; buldozer bilan tuproqni transporterga uzatish; draglayn yoki to'g'ri va teskari cho'michlar bilan jixozlangan ekskavatorlar yordamida jadval 1 tuproqlar kuyidagi chuqurliklarda xandakning qiyaliklari, m. 1,5 gacha 1,5 -3,0 3,0 - 5,0 to'kilgan 1:0,25 1:1,0 1:1,25 kum va shatsal 1:0,5 1:1,0 1:1,0 supes 1:0,25 1:0,67 1:0,85 suglinka 1:0 1:0,5 1:0,75 loy tuproq (glina) 1:0 1:0,25 1:0,5 kuruq sariq tuproq 1:0 1:0,5 1:0,5 - harsang toshli va qattiq tuproklarni ishlashda, ish xajmi kichik bo'lsa, otboyniy molotoklar, lomlar bilan katta bo'lsa, portlatish orqali olib boriladi. - buldozer planda katta o'lchamli bo'lgan handaklarda ishlatiladi. suv o'tkazuvchi …

3 / 25

y shpuntlar xar xil markali bo'ladi. masalan, engil yassi qarshilik momentlari kichik bo'lgan shp - i, o'rtacha bikrlikdagi va og'ir bo'lgan shk - i, larsen iii, larsen iv, v markali. handaqlarni kazishda ushbu turdagi to'siqlardan foydalanish mumkin. -tuproqli; -bir tomonidan tuproq to'kilgan shpunt (devor)li; -ikki qator shpuntli (o'rtasi tuproq bilan to'ldiriladi); -pontonlardan; -muzlardan. tuproq to'siqlar oddiy bo'lib, suvning chuqurligi 2-3 m bo'lganda qo'llaniladi (tezligi 0,4 - 0,5 m/s). (rasm 1, a) kamchiligi: kengligi katta bo'lib daryoni toraytirib qo'yadi va suv tezligini oshiradi. to'siqlar o'lchamini bir tomonidan shpunt devor qurish bilan kamaytirish mumkin. (rasm 1, b). shpunt devor handaq perimetri bo'yicha o'rnatiladi. daryo suvi chuqurligi 4-5 m va tezligi 0,7 - 1,0 m/s bo'lganda ikki qatorli shpunt devorlar o'rnatiladi. shpuntlar orasi 2,0 m.dan kam bo'lmasligi kerak (rasm 1, v). daryo chuqurligi 10  12 m gacha bo'lgan joylarda ks markali metall pontondan yasalgan to'siqlar ishlatiladi. (rasm 2) shimoliy mintaqalarda muzli to'siqlardan …

4 / 25

formula bilan xisoblanadi: qí = 1,6 gâ f; gâ - handaqning 1m. 2 maydonidan, gidrostatik bosim va tuproq turiga bog'liq bo'lgan, suvning kelish tezligi, m3/s f - handaq maydoni, m2. gv - ning qiymatlari. mayda qum va supes .......................0,15 - 0,25 o'rta yiriklikdagi qum ..................0,3 – 0,5 yirik qum .......................................1,0 – 3,0 mergel va yoriq qoyalar ..................0,2 – 1,0. handaqlarda poydevorlarni qurish. handaqlar maxsus komissiya tomonidan tekshirib qabul qilinadi. loyiha bilan taqqoslanib tuproq qatlamlari to'g'ri kelish - kelmasligi tekshiriladi. hammasi to'g'ri bo'lsa poydevorlarni qurishga ruxsat etiladi. poydevor qurilishidan oldin handaq tozalanadi va tekislanadi. yig'ma poydevorlarni 20 - 30 m li qumli, shag'alli to'shamalarga tsement aralashma qo'shib tekislab o'rnatiladi. bloklar kranlar yordamida uzatiladi. yaxlit poydevorlar handaq devorlariga tirab o'rnatilgan qoliplarga qo'yiladi. ba'zan shpuntlar xam qolip o'rniga ishlatilishi mumkin. handaqqa oqib kiradigan suv ko'p bo'lgan hollarda suv osti betonlash ishlari olib boriladi. . bunday betonlashning asosiy usullaridan biri vertikal siljuvchi quvurdir (vpt). …

5 / 25

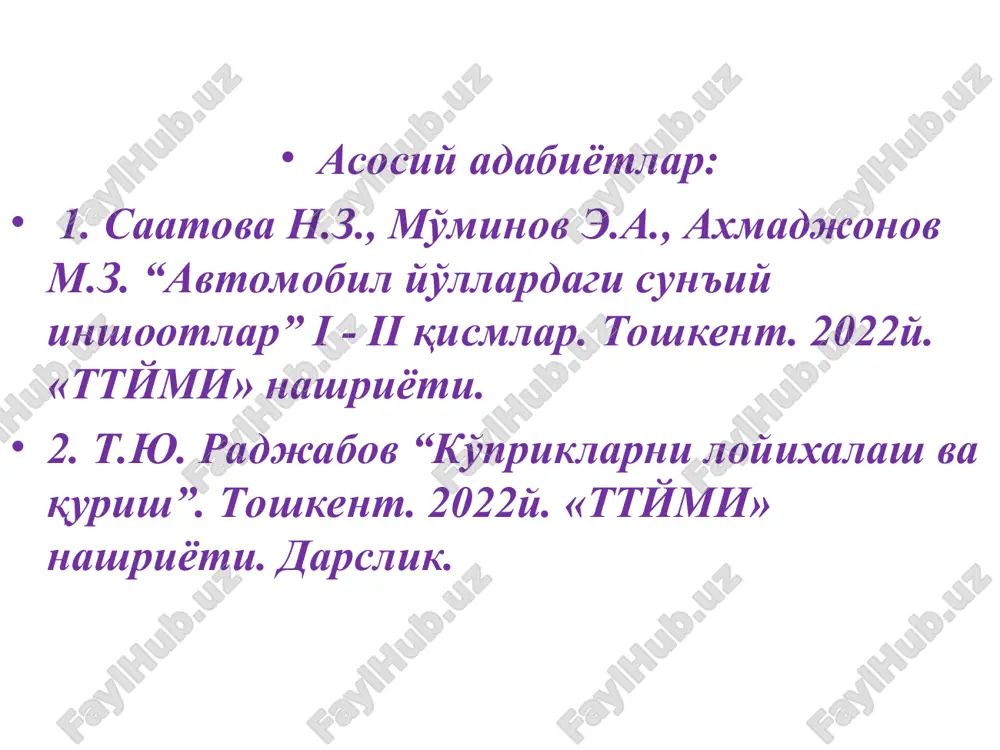

toshkent. 2022y. «ttymi» nashriyoti. 2. t.yu. radjabov “ko'priklarni loyixalash va qurish”. toshkent. 2022y. «ttymi» nashriyoti. darslik. e'tiboringiz uchun rahmat !!!
