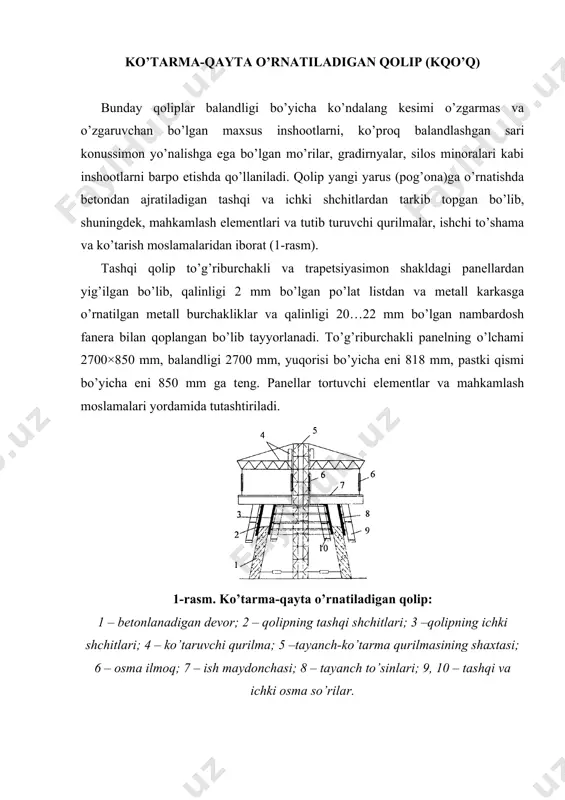

1684652725.doc binolarni vertikal ko’chiriladigan qoliplarda barpo etish reja: 1. ko’tarma-qayta o’rnatiladigan qolip (kqo’q 2. sirg’anuvchi qolip 3. blok formalar 4. blokli qolip 5. shaxtalar uchun mo’ljallangan yirik blokli qolip ko’tarma-qayta o’rnatiladigan qolip (kqo’q) bunday qoliplar balandligi bo’yicha ko’ndalang kesimi o’zgarmas va o’zgaruvchan bo’lgan maxsus inshootlarni, ko’proq balandlashgan sari konussimon yo’nalishga ega bo’lgan mo’rilar, gradirnyalar, silos minoralari kabi inshootlarni barpo etishda qo’llaniladi. qolip yangi yarus (pog’ona)ga o’rnatishda betondan ajratiladigan tashqi va ichki shchitlardan tarkib topgan bo’lib, shuningdek, mahkamlash elementlari va tutib turuvchi qurilmalar, ishchi to’shama va ko’tarish moslamalaridan iborat (1-rasm). tashqi qolip to’g’riburchakli va trapetsiyasimon shakldagi panellardan yig’ilgan bo’lib, qalinligi 2 mm bo’lgan po’lat listdan va metall karkasga o’rnatilgan metall burchakliklar va qalinligi 20…22 mm bo’lgan nambardosh fanera bilan qoplangan bo’lib tayyorlanadi. to’g’riburchakli panelning o’lchami 2700×850 mm, balandligi 2700 mm, yuqorisi bo’yicha eni 818 mm, pastki qismi bo’yicha eni 850 mm ga teng. panellar tortuvchi elementlar va mahkamlash moslamalari yordamida tutashtiriladi. …

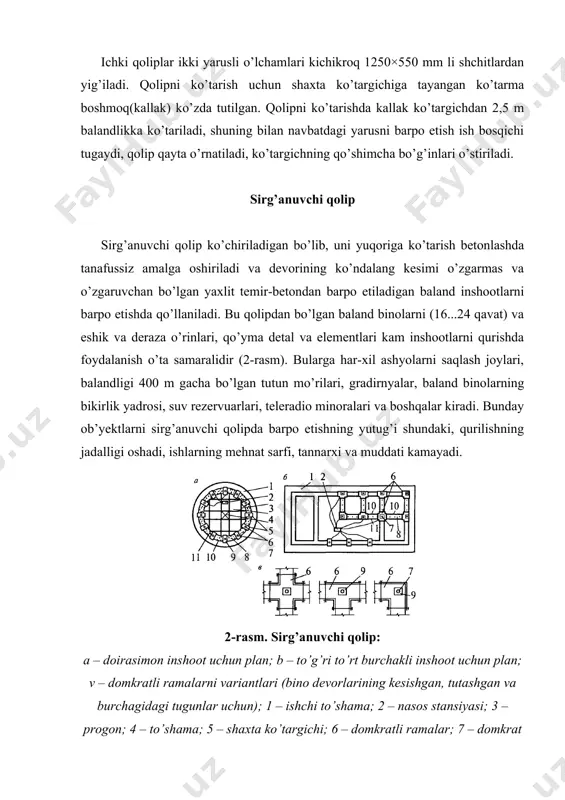

olip ko’chiriladigan bo’lib, uni yuqoriga ko’tarish betonlashda tanafussiz amalga oshiriladi va devorining ko’ndalang kesimi o’zgarmas va o’zgaruvchan bo’lgan yaxlit temir-betondan barpo etiladigan baland inshootlarni barpo etishda qo’llaniladi. bu qolipdan bo’lgan baland binolarni (16...24 qavat) va eshik va deraza o’rinlari, qo’yma detal va elementlari kam inshootlarni qurishda foydalanish o’ta samaralidir (2-rasm). bularga har-xil ashyolarni saqlash joylari, balandligi 400 m gacha bo’lgan tutun mo’rilari, gradirnyalar, baland binolarning bikirlik yadrosi, suv rezervuarlari, teleradio minoralari va boshqalar kiradi. bunday ob’yektlarni sirg’anuvchi qolipda barpo etishning yutug’i shundaki, qurilishning jadalligi oshadi, ishlarning mehnat sarfi, tannarxi va muddati kamayadi. 2-rasm. sirg’anuvchi qolip: a – doirasimon inshoot uchun plan; b – to’g’ri to’rt burchakli inshoot uchun plan; v – domkratli ramalarni variantlari (bino devorlarining kesishgan, tutashgan va burchagidagi tugunlar uchun); 1 – ishchi to’shama; 2 – nasos stansiyasi; 3 – progon; 4 – to’shama; 5 – shaxta ko’targichi; 6 – domkratli ramalar; 7 – domkrat sterjenlari; 8 – …

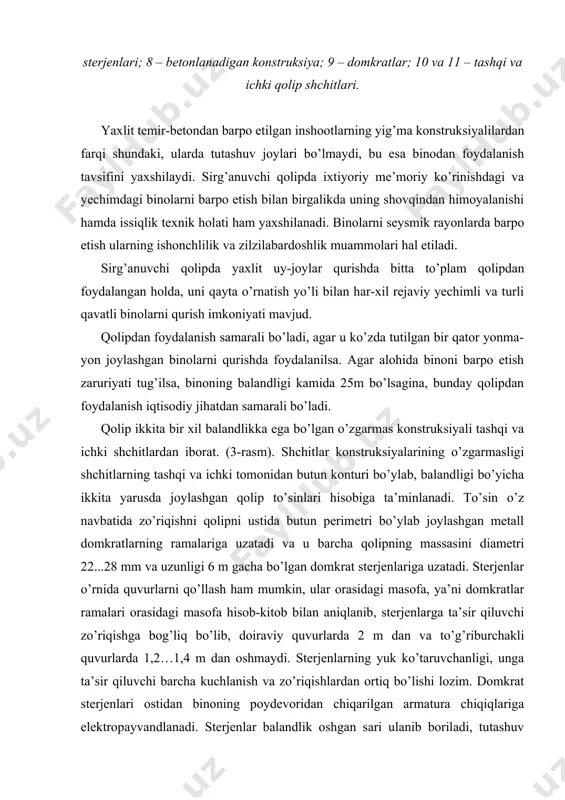

lashgan binolarni qurishda foydalanilsa. agar alohida binoni barpo etish zaruriyati tug’ilsa, binoning balandligi kamida 25m bo’lsagina, bunday qolipdan foydalanish iqtisodiy jihatdan samarali bo’ladi. qolip ikkita bir xil balandlikka ega bo’lgan o’zgarmas konstruksiyali tashqi va ichki shchitlardan iborat. (3-rasm). shchitlar konstruksiyalarining o’zgarmasligi shchitlarning tashqi va ichki tomonidan butun konturi bo’ylab, balandligi bo’yicha ikkita yarusda joylashgan qolip to’sinlari hisobiga ta’minlanadi. to’sin o’z navbatida zo’riqishni qolipni ustida butun perimetri bo’ylab joylashgan metall domkratlarning ramalariga uzatadi va u barcha qolipning massasini diametri 22...28 mm va uzunligi 6 m gacha bo’lgan domkrat sterjenlariga uzatadi. sterjenlar o’rnida quvurlarni qo’llash ham mumkin, ular orasidagi masofa, ya’ni domkratlar ramalari orasidagi masofa hisob-kitob bilan aniqlanib, sterjenlarga ta’sir qiluvchi zo’riqishga bog’liq bo’lib, doiraviy quvurlarda 2 m dan va to’g’riburchakli quvurlarda 1,2…1,4 m dan oshmaydi. sterjenlarning yuk ko’taruvchanligi, unga ta’sir qiluvchi barcha kuchlanish va zo’riqishlardan ortiq bo’lishi lozim. domkrat sterjenlari ostidan binoning poydevoridan chiqarilgan armatura chiqiqlariga elektropayvandlanadi. sterjenlar balandlik oshgan sari …

elementlari bir vaqtda barobar ko’tariladi. domkratli ramalarga va yuqori qator to’sinlariga ichki tomondan ishchi to’shama tayanadi, unda ishchilar harakatlanadi, bundan tashqari ishlarni bajarish uskuna-jihozlari, ashyolar va to’siqli tashqi to’shama ham joylashgan. shuningdek, qolipning tashqi va ichki tomonidan domkratli ramalariga va ishchi to’shamaga zanjirli ilmoq bilan so’rilar osilgan bo’lib, unda ishchilar harakatlanib, betonlashdagi nuqsonlarni bartaraf etish, tuynuk hosil qilgichlar va qo’yma detallarni va bo’shliq hosil qiluvchilarni olib tashlash kabi ishlarni bajaradilar. nasos-taqsimlash stansiyalari yerda joylashishi mumkin, biroq ish zonasiga yaqin bo’lgan ishchi to’shamasida joylashtirilsa yanayam maqsadga muvofiq. ishchi to’shama bo’yicha har bir domkratni nasos stansiyasiga ulovchi gidrorazvodkalar tizimi yotqizib chiqiladi. domkratlarning yuk ko’taruvchanligi 6…10 t, og’irligi 15...21 kg bo’lib, qurilish ob’yektida bir vaqtning o’zida 160...200 ta gacha domkratlar ishlashi mumkin. aksariyat domkrat ramalarining konstruktiv yechimi ikki ustunli, lekin devorlar o’zaro kesishgan va birikkan joylarida mos ravishda to’rtta va uchta ustunli konstruktiv yechimli ramalar qo’llaniladi (2 v-rasm). ayrim hollardagina qolip bitta materialdan …

tni konstruksiyasi tarkibida bo’ladi. shchitlarning yassi-tekis va egri chiziqli qilib yasalishi, bino fasadlarini me’moriy jihatidan turlicha bo’lishiga imkon beradi. qolip shchitlarining balandligi odatda 1,1...1,2 m bo’ladi. shchitlar pastga qarab konussimon kengaygan holatda bo’ladi. shuningdek, qolip shchitlari yuqori qismlari orasidagi masofa, qolip shchitlarining pastki qismlari orasidagi masofadan 10…12 mm ga kichik bo’ladi. qolipni yaxshi siljishi uchun betonlashdan oldin qolipning ichki yuzasi solyar moyi bilan moylanadi. betonlanayotgan konstruksiya devorining qalinligi hisob bo’yicha aniqlanadi, biroq kamida 12 sm bo’lishi zarur. ishni shunday maromda va ko’tarish tezligida tashkil etish kerakki, qolipni ko’tarish jarayonida ishqalanish kuchlari ta’sirida beton ajralib ketmasligi lozim. qoliplarni ko’tarishda dastaki, gidravlik va elektrik domkratlar qo’llaniladi. eng noqulay dastaki vintli domkratlardir. uning ishlash xususiyati shundaki, domkratni “salt yurishi” da domkratli ramadan tushadigan barcha kuchlanishlar va unga tutash qoliplarning og’irligi yonidagi qatorda joylashgan domkratlarga uzatiladi, qaysikim, yangi yarusga ular navbatma-navbat ko’tariladi. shuning evaziga ish sust boradi. dastaki vintli domkratlardan foydalanilganda domkrat sterjenlari konstruksiyaning …
