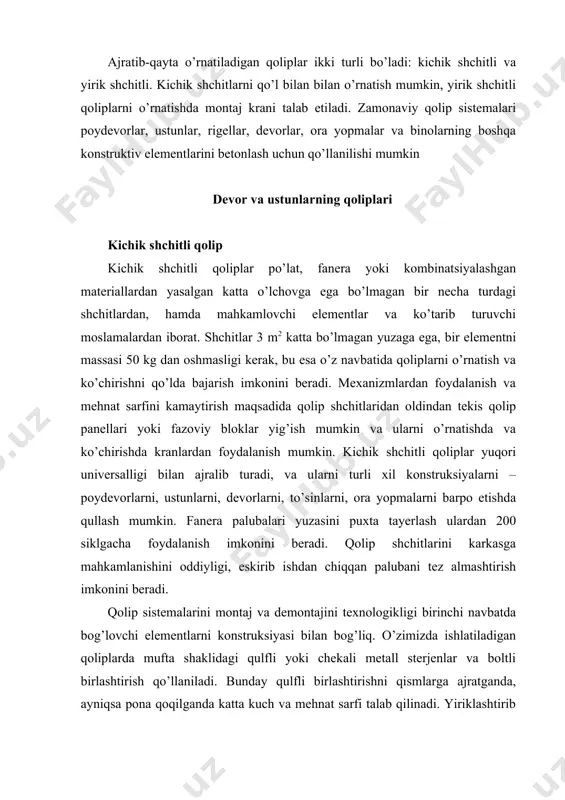

1684652684.doc ajratib− qayta o’rnatiladigan qoliplarda binolarni barpo etish reja: 1. devor va ustunlarning qoliplari 2. yirik shchitli qolip 3. orayopmalar qolipi ajratib-qayta o’rnatiladigan qoliplar ikki turli bo’ladi: kichik shchitli va yirik shchitli. kichik shchitlarni qo’l bilan bilan o’rnatish mumkin, yirik shchitli qoliplarni o’rnatishda montaj krani talab etiladi. zamonaviy qolip sistemalari poydevorlar, ustunlar, rigellar, devorlar, ora yopmalar va binolarning boshqa konstruktiv elementlarini betonlash uchun qo’llanilishi mumkin devor va ustunlarning qoliplari kichik shchitli qolip kichik shchitli qoliplar po’lat, fanera yoki kombinatsiyalashgan materiallardan yasalgan katta o’lchovga ega bo’lmagan bir necha turdagi shchitlardan, hamda mahkamlovchi elementlar va ko’tarib turuvchi moslamalardan iborat. shchitlar 3 m2 katta bo’lmagan yuzaga ega, bir elementni massasi 50 kg dan oshmasligi kerak, bu esa o’z navbatida qoliplarni o’rnatish va ko’chirishni qo’lda bajarish imkonini beradi. mexanizmlardan foydalanish va mehnat sarfini kamaytirish maqsadida qolip shchitlaridan oldindan tekis qolip panellari yoki fazoviy bloklar yig’ish mumkin va ularni o’rnatishda va ko’chirishda kranlardan foydalanish mumkin. …

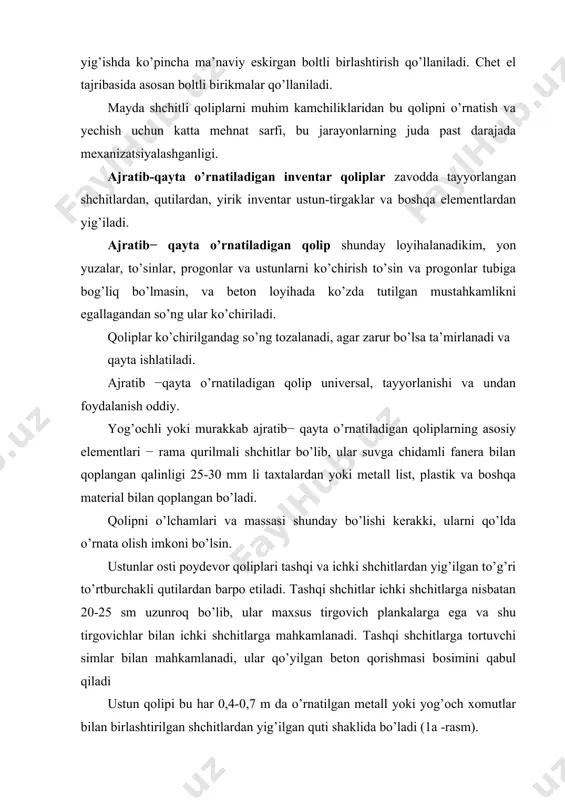

mehnat sarfi talab qilinadi. yiriklashtirib yig’ishda ko’pincha ma’naviy eskirgan boltli birlashtirish qo’llaniladi. chet el tajribasida asosan boltli birikmalar qo’llaniladi. mayda shchitli qoliplarni muhim kamchiliklaridan bu qolipni o’rnatish va yechish uchun katta mehnat sarfi, bu jarayonlarning juda past darajada mexanizatsiyalashganligi. ajratib-qayta o’rnatiladigan inventar qoliplar zavodda tayyorlangan shchitlardan, qutilardan, yirik inventar ustun-tirgaklar va boshqa elementlardan yig’iladi. ajratib− qayta o’rnatiladigan qolip shunday loyihalanadikim, yon yuzalar, to’sinlar, progonlar va ustunlarni ko’chirish to’sin va progonlar tubiga bog’liq bo’lmasin, va beton loyihada ko’zda tutilgan mustahkamlikni egallagandan so’ng ular ko’chiriladi. qoliplar ko’chirilgandag so’ng tozalanadi, agar zarur bo’lsa ta’mirlanadi va qayta ishlatiladi. ajratib −qayta o’rnatiladigan qolip universal, tayyorlanishi va undan foydalanish oddiy. yog’ochli yoki murakkab ajratib− qayta o’rnatiladigan qoliplarning asosiy elementlari − rama qurilmali shchitlar bo’lib, ular suvga chidamli fanera bilan qoplangan qalinligi 25-30 mm li taxtalardan yoki metall list, plastik va boshqa material bilan qoplangan bo’ladi. qolipni o’lchamlari va massasi shunday bo’lishi kerakki, ularni qo’lda o’rnata olish …

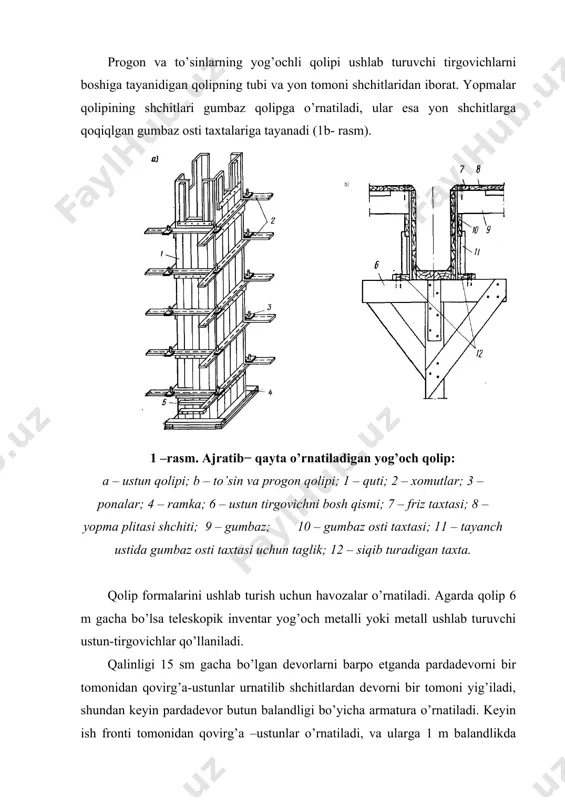

rat. yopmalar qolipining shchitlari gumbaz qolipga o’rnatiladi, ular esa yon shchitlarga qoqiqlgan gumbaz osti taxtalariga tayanadi (1b- rasm). 1 –rasm. ajratib− qayta o’rnatiladigan yog’och qolip: a – ustun qolipi; b – to’sin va progon qolipi; 1 – quti; 2 – xomutlar; 3 – ponalar; 4 – ramka; 6 – ustun tirgovichni bosh qismi; 7 – friz taxtasi; 8 – yopma plitasi shchiti; 9 – gumbaz; 10 – gumbaz osti taxtasi; 11 – tayanch ustida gumbaz osti taxtasi uchun taglik; 12 – siqib turadigan taxta. qolip formalarini ushlab turish uchun havozalar o’rnatiladi. agarda qolip 6 m gacha bo’lsa teleskopik inventar yog’och metalli yoki metall ushlab turuvchi ustun-tirgovichlar qo’llaniladi. qalinligi 15 sm gacha bo’lgan devorlarni barpo etganda pardadevorni bir tomonidan qovirg’a-ustunlar urnatilib shchitlardan devorni bir tomoni yig’iladi, shundan keyin pardadevor butun balandligi bo’yicha armatura o’rnatiladi. keyin ish fronti tomonidan qovirg’a –ustunlar o’rnatiladi, va ularga 1 m balandlikda shchitlar shchitlar mahkamlanadi. betonlanish ishlariga …

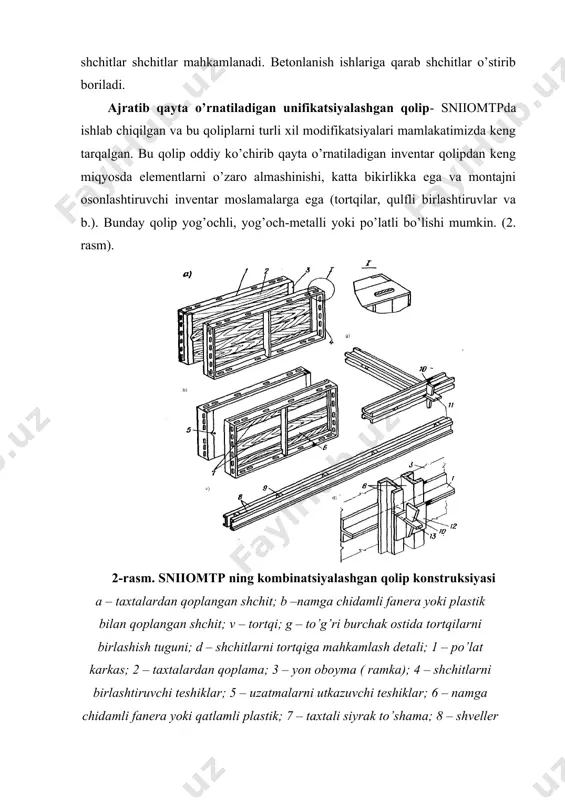

era yoki qatlamli plastik; 7 – taxtali siyrak to’shama; 8 – shveller tortqilar; 9 − 20×30 mm li brus qistirmalar; 10 – pona; 11 – kosinka-o’rama; 12 – shayba; 13 – taranglovchi ilmoq. 3-rasm -. sniiomtp ning unifikatsiyalashgan po’lat qolip konstruksiyasi a – qolip detallari; b – zinasimon poydevor qolipining umumiy ko’rinishi; 1 – asosiy shchitlar; 2 – burchak shchiti; 3 – yuk ko’taruvchi ferma; 4 – qisqich korpusi; 5 – pona; 6 – tortqi. 4-rasm. ustunlar osti poydevori uchun metalli blok forma: 1- ustun osti qolip (forma) i; 2- domkratlar. po’lat qolipni ugolniklar, shvellerlar va qalinligi 2 mm tunuka listlardan tayyorlanadi. yaxshi foydalanilganda uni aylanishi 200 martagacha bo’lishi mumkin, yog’och inventar qoliplarni aylanishi 10-15 martadan ortmaydi. unifikatsiyalashgan qolipning konstruksiyasi yuzasi 35 m2 gacha bo’lgan yirik o’lchamli panellarni yig’ish, hamda bikir qolip yoki armatura-qolipli bloklar yig’ish imkonini beradi (3-rasm). panelli yoki blokli qoliplar, yirik o’lchamli ko’rilmalarda va katta hajmdagi betonlash …

- soat/m3 ga teng. yirik shchitli qoliplar - qolip panellaridan yig’iladi. bu panellarni o’lchamlari betonlanayotgan imorat yacheykasiga teng. 5-rasmda unifitsiyalangan yirik shitli qolip konstruksiyasi ko’rsatilgan. bu qoliplar, devor oralig’i 2,7...6,3 m, qalinligi 12...30 sm va qavat balandligi 2,8-3,0 m bo’lgan monolit binolarni betonlash uchun qo’llaniladi. yirik shchitli qolip qolip balandroq yuk ko’taruvchanlik qobiliyatiga ega yuzasi 3...20 m2 li shchitlardan iborat bo’lib katta yuzaga ega konstruksiyalarda qo’llaniladi. qolip elementlari paluba va uni ushlab turuvchi progon va qovurg’alardan iborat. qolip shchitlari o’lchovlarini oshirish mehnat sarfini keskin kamayishiga va jarayonlarni majmuali mexanizatsiyalashni to’liq amalga oshirishga imkon beradi. yirik shchitli qolip qo’llanilishida eng universal va mobil bo’lib, konstruksiyalar sifatini tutashuvlar (birikmalar) soni kamayishi hisobiga keskin oshirishga imkon beradi, va bu holatda shchit balandligi betonlash yarusi balandligiga teng qilib olinadi. qolip turli xil inshootlarni yirik o’lchamli konstruksiyalarini barpo etish uchun mo’ljallangan bo’lib, ularni o’rnatish va yechish faqat kranlar yordamida amalga oshiriladi. qolip shchitlari yuk ko’taruvchi …
