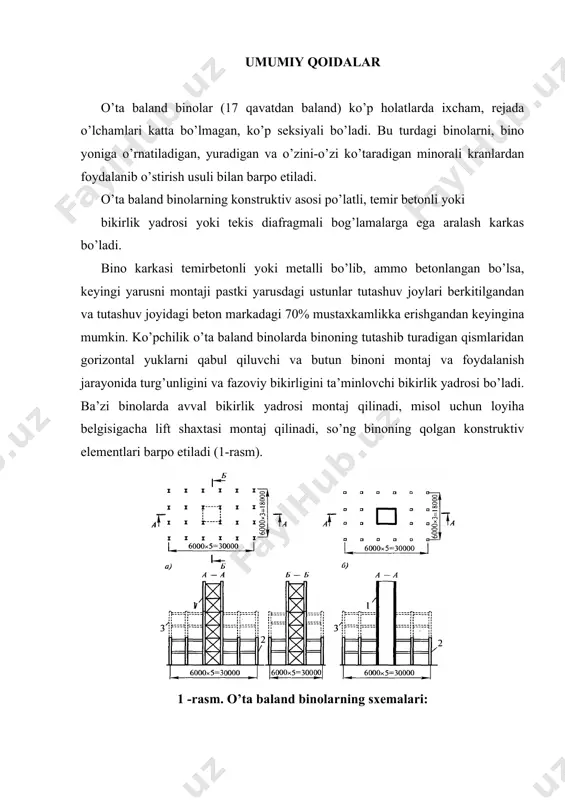

1684652764.doc o’ta baland binolarni barpo etish reja: 1. umumiy qoidalar 2. qo’llaniladigan montaj mexanizmlari 3. binolarni montaj qilish usullari 4. po’lat va aralash karkasli binolarni montaj qilish 5. montaj davrida karkasning turg’unligini ta’minlash 6. pardozlash ishlari umumiy qoidalar o’ta baland binolar (17 qavatdan baland) ko’p holatlarda ixcham, rejada o’lchamlari katta bo’lmagan, ko’p seksiyali bo’ladi. bu turdagi binolarni, bino yoniga o’rnatiladigan, yuradigan va o’zini-o’zi ko’taradigan minorali kranlardan foydalanib o’stirish usuli bilan barpo etiladi. o’ta baland binolarning konstruktiv asosi po’latli, temir betonli yoki bikirlik yadrosi yoki tekis diafragmali bog’lamalarga ega aralash karkas bo’ladi. bino karkasi temirbetonli yoki metalli bo’lib, ammo betonlangan bo’lsa, keyingi yarusni montaji pastki yarusdagi ustunlar tutashuv joylari berkitilgandan va tutashuv joyidagi beton markadagi 70% mustaxkamlikka erishgandan keyingina mumkin. ko’pchilik o’ta baland binolarda binoning tutashib turadigan qismlaridan gorizontal yuklarni qabul qiluvchi va butun binoni montaj va foydalanish jarayonida turg’unligini va fazoviy bikirligini ta’minlovchi bikirlik yadrosi bo’ladi. ba’zi binolarda avval bikirlik …

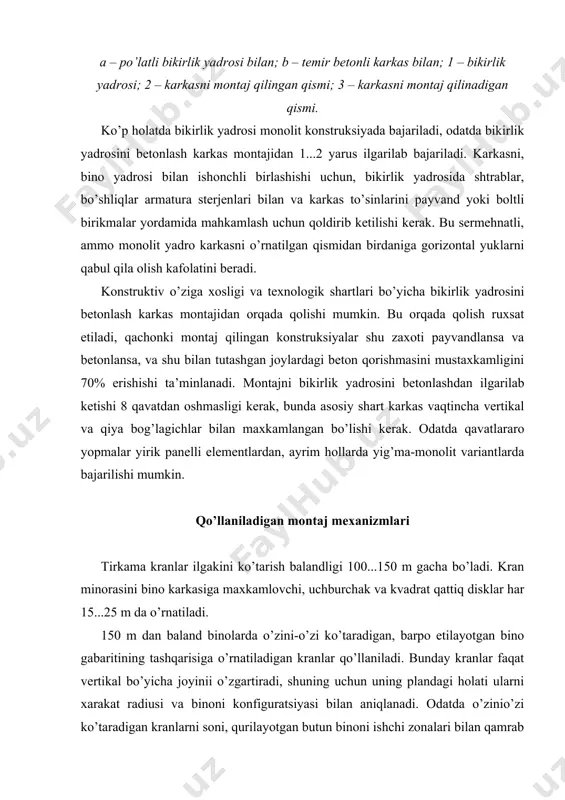

li, ammo monolit yadro karkasni o’rnatilgan qismidan birdaniga gorizontal yuklarni qabul qila olish kafolatini beradi. konstruktiv o’ziga xosligi va texnologik shartlari bo’yicha bikirlik yadrosini betonlash karkas montajidan orqada qolishi mumkin. bu orqada qolish ruxsat etiladi, qachonki montaj qilingan konstruksiyalar shu zaxoti payvandlansa va betonlansa, va shu bilan tutashgan joylardagi beton qorishmasini mustaxkamligini 70% erishishi ta’minlanadi. montajni bikirlik yadrosini betonlashdan ilgarilab ketishi 8 qavatdan oshmasligi kerak, bunda asosiy shart karkas vaqtincha vertikal va qiya bog’lagichlar bilan maxkamlangan bo’lishi kerak. odatda qavatlararo yopmalar yirik panelli elementlardan, ayrim hollarda yig’ma-monolit variantlarda bajarilishi mumkin. qo’llaniladigan montaj mexanizmlari tirkama kranlar ilgakini ko’tarish balandligi 100...150 m gacha bo’ladi. kran minorasini bino karkasiga maxkamlovchi, uchburchak va kvadrat qattiq disklar har 15...25 m da o’rnatiladi. 150 m dan baland binolarda o’zini-o’zi ko’taradigan, barpo etilayotgan bino gabaritining tashqarisiga o’rnatiladigan kranlar qo’llaniladi. bunday kranlar faqat vertikal bo’yicha joyinii o’zgartiradi, shuning uchun uning plandagi holati ularni xarakat radiusi va binoni konfiguratsiyasi …

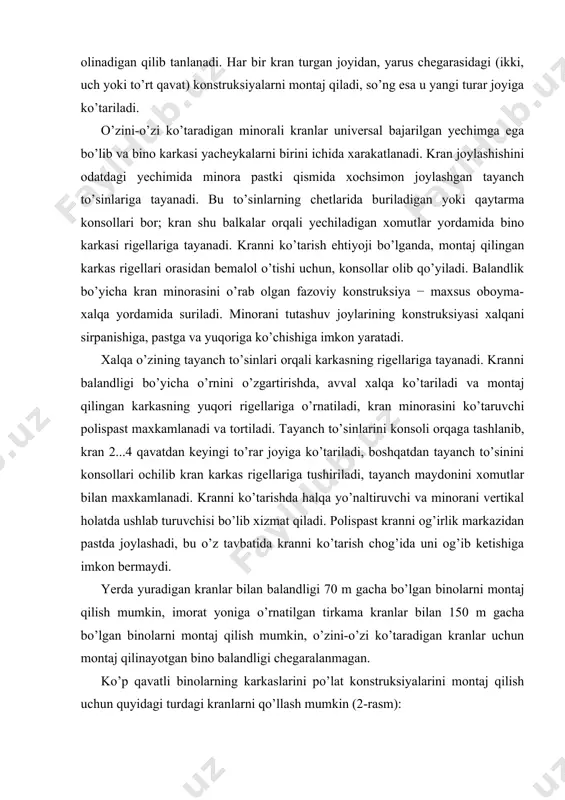

i ko’tarish ehtiyoji bo’lganda, montaj qilingan karkas rigellari orasidan bemalol o’tishi uchun, konsollar olib qo’yiladi. balandlik bo’yicha kran minorasini o’rab olgan fazoviy konstruksiya − maxsus oboyma-xalqa yordamida suriladi. minorani tutashuv joylarining konstruksiyasi xalqani sirpanishiga, pastga va yuqoriga ko’chishiga imkon yaratadi. xalqa o’zining tayanch to’sinlari orqali karkasning rigellariga tayanadi. kranni balandligi bo’yicha o’rnini o’zgartirishda, avval xalqa ko’tariladi va montaj qilingan karkasning yuqori rigellariga o’rnatiladi, kran minorasini ko’taruvchi polispast maxkamlanadi va tortiladi. tayanch to’sinlarini konsoli orqaga tashlanib, kran 2...4 qavatdan keyingi to’rar joyiga ko’tariladi, boshqatdan tayanch to’sinini konsollari ochilib kran karkas rigellariga tushiriladi, tayanch maydonini xomutlar bilan maxkamlanadi. kranni ko’tarishda halqa yo’naltiruvchi va minorani vertikal holatda ushlab turuvchisi bo’lib xizmat qiladi. polispast kranni og’irlik markazidan pastda joylashadi, bu o’z tavbatida kranni ko’tarish chog’ida uni og’ib ketishiga imkon bermaydi. yerda yuradigan kranlar bilan balandligi 70 m gacha bo’lgan binolarni montaj qilish mumkin, imorat yoniga o’rnatilgan tirkama kranlar bilan 150 m gacha bo’lgan binolarni …

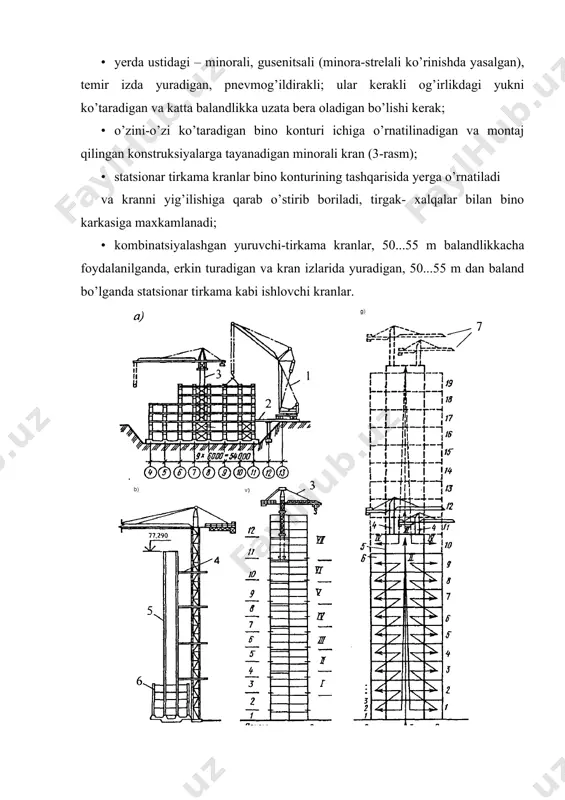

riladi, tirgak- xalqalar bilan bino karkasiga maxkamlanadi; · kombinatsiyalashgan yuruvchi-tirkama kranlar, 50...55 m balandlikkacha foydalanilganda, erkin turadigan va kran izlarida yuradigan, 50...55 m dan baland bo’lganda statsionar tirkama kabi ishlovchi kranlar. 2- rasm. o’ta baland binolarni barpo etish sxemalari: a – yuruvchi va o’zini –o’zi ko’taradigan kranlar bilan; b – tirkama kran bilan; v − o’zini-o’zi ko’taruvchi kran bilan; g − o’zini-o’zi ko’taruvchi ikki kran bilan; 1, 3, 7 – montaj kranlari; 2 – kran harakatini yo’li; 4 – kranning montaj bog’lamalari; 5 – bikirlik yadrosi; 6 – po’lat karkas; ι...vii ish bosqichlari. 3- rasm. o’ta baland binolarni montaj qilishdagi o’zini-o’zi ko’taruvchi kranlarning sxemasi: a – gorizontal tekislikda qisilgan ubk turidagi kranlar; b − vertikal tekislikda qisilgan sbk turidagi kranlar; 1 – pastki tayanch; 2 – gorizontal reaktsiyalarni qabul qiluvchi yuqori tayanch; 3 – kranni keyingi to’rar joyiga o’zini ko’taruvchi harakatlanuvchi oboyma-halqa. binolarni montaj qilish usullari temirbeton karkasli binolarni montaj …

ntaj yarusining balandligi 6 qavatni tashkil etadi. bir qavatga mos qirqimli ustunlardan kam hollarda foydalaniladi, odatda, karkasda ramali temir beton elementlar bo’lganda qo’llaniladi. konstruktiv yechimiga qarab –binolarning quyidagi turlari eng ko’p tarqalgan: · yig’ma karkasli va o’zini-o’zi ko’taradigan devorlar bilan. bunday binolarni karkasi ko’ndalang yo’nalishda bikir ramalardan tuziladi. bo’ylama yo’nalishda ustunlar gorizontal kuchlarni devorga uzatuvchi bikir disk- yopma bilan bog’lanadi; · yig’ma karkasli va osma panel bilan. bunday yechimda, ramali konstruksiyalarni karkasi ikki yo’nalishda bajariladi, rama mavjud bo’lganda faqat bir tekislikda, boshqasida esa bog’lamalar o’rnatiladi; · ramali konstruksiya to’sinsiz yopma bilan. karkasni asosiy elementlariga ulanishlari xar 2 qavatdan keyin bo’lgan ustunlar, rigellar, qavatlararo yopmalar va devor panellari kiradi. baland binolarni barpo etish, quyidagi bosqichlarga bo’linadi: · binoni yer osti qismini barpo etish; · bikirlik yadrosini betonlash; · yig’ma konstruksiyalarni montaj qilish yoki monolit karkasni barpo etish; · pardadevorlarni montaj qilish; · pardozlash ishlari. karkas konstruksiyalarini montajiga konstruksiyalarni loyiha holatiga o’rnatish, …
