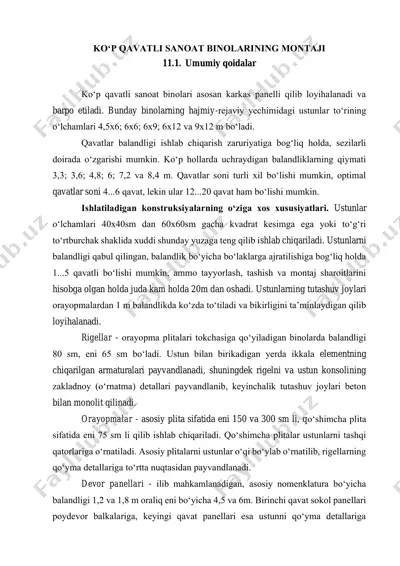

ko‘p qavatli sanoat binolarining montaji 11.1. umumiy qoidalar ko‘p qavatli sanoat binolari asosan karkas panelli qilib loyihalanadi va barpo etiladi. bunday binolarning hajmiy-rejaviy yechimidagi ustunlar to‘rining o‘lchamlari 4,5x6; 6x6; 6x9; 6x12 va 9x12 m bo‘ladi. qavatlar balandligi ishlab chiqarish zaruriyatiga bog‘liq holda, sezilarli doirada o‘zgarishi mumkin. ko‘p hollarda uchraydigan balandliklarning qiymati 3,3; 3,6; 4,8; 6; 7,2 va 8,4 m. qavatlar soni turli xil bo‘lishi mumkin, optimal qavatlar soni 4...6 qavat, lekin ular 12...20 qavat ham bo‘lishi mumkin. ishlatiladigan konstruksiyalarning o‘ziga xos xususiyatlari. ustunlar o‘lchamlari 40x40sm dan 60x60sm gacha kvadrat kesimga ega yoki to‘g‘ri to‘rtburchak shaklida xuddi shunday yuzaga teng qilib ishlab chiqariladi. ustunlarni balandligi qabul qilingan, balandlik bo‘yicha bo‘laklarga ajratilishiga bog‘liq holda 1...5 qavatli bo‘lishi mumkin, ammo tayyorlash, tashish va montaj sharoitlarini hisobga olgan holda juda kam holda 20m dan oshadi. ustunlarning tutashuv joylari orayopmalardan 1 m balandlikda ko‘zda to‘tiladi va bikirligini ta’minlaydigan qilib loyihalanadi. rigellar - orayopma plitalari tokchasiga …

2 / 22

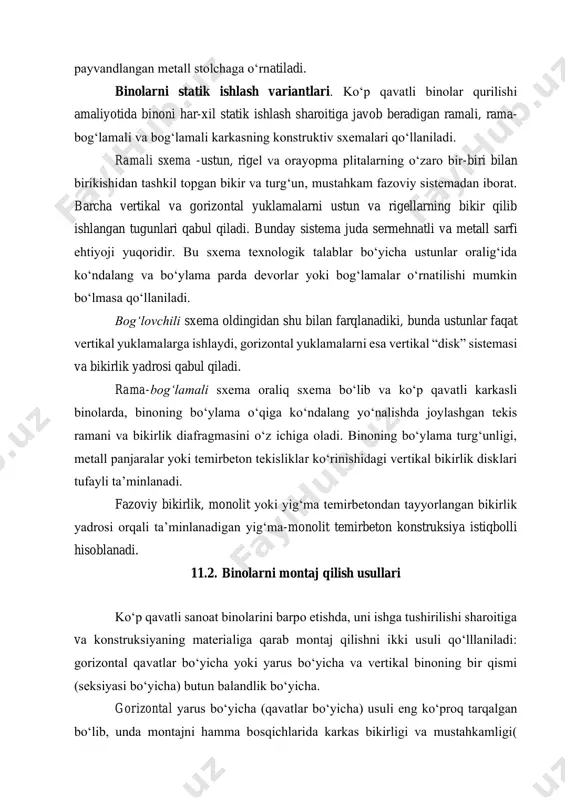

‘yma detallariga payvandlangan metall stolchaga o‘rnatiladi. binolarni statik ishlash variantlari. ko‘p qavatli binolar qurilishi amaliyotida binoni har-xil statik ishlash sharoitiga javob beradigan ramali, rama- bog‘lamali va bog‘lamali karkasning konstruktiv sxemalari qo‘llaniladi. ramali sxema -ustun, rigel va orayopma plitalarning o‘zaro bir-biri bilan birikishidan tashkil topgan bikir va turg‘un, mustahkam fazoviy sistemadan iborat. barcha vertikal va gorizontal yuklamalarni ustun va rigellarning bikir qilib ishlangan tugunlari qabul qiladi. bunday sistema juda sermehnatli va metall sarfi ehtiyoji yuqoridir. bu sxema texnologik talablar bo‘yicha ustunlar oralig‘ida ko‘ndalang va bo‘ylama parda devorlar yoki bog‘lamalar o‘rnatilishi mumkin bo‘lmasa qo‘llaniladi. bog‘lovchili sxema oldingidan shu bilan farqlanadiki, bunda ustunlar faqat vertikal yuklamalarga ishlaydi, gorizontal yuklamalarni esa vertikal “disk” sistemasi va bikirlik yadrosi qabul qiladi. rama-bog‘lamali sxema oraliq sxema bo‘lib va ko‘p qavatli karkasli binolarda, binoning bo‘ylama o‘qiga ko‘ndalang yo‘nalishda joylashgan tekis ramani va bikirlik diafragmasini o‘z ichiga oladi. binoning bo‘ylama turg‘unligi, metall panjaralar yoki temirbeton tekisliklar ko‘rinishidagi vertikal bikirlik …

3 / 22

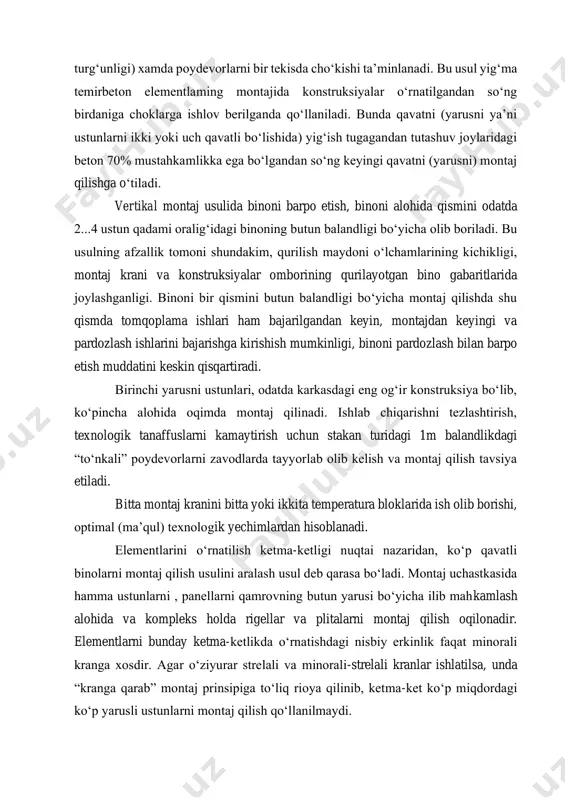

‘kishi ta’minlanadi. bu usul yig‘ma temirbeton elementlaming montajida konstruksiyalar o‘rnatilgandan so‘ng birdaniga choklarga ishlov berilganda qo‘llaniladi. bunda qavatni (yarusni ya’ni ustunlarni ikki yoki uch qavatli bo‘lishida) yig‘ish tugagandan tutashuv joylaridagi beton 70% mustahkamlikka ega bo‘lgandan so‘ng keyingi qavatni (yarusni) montaj qilishga o‘tiladi. vertikal montaj usulida binoni barpo etish, binoni alohida qismini odatda 2...4 ustun qadami oralig‘idagi binoning butun balandligi bo‘yicha olib boriladi. bu usulning afzallik tomoni shundakim, qurilish maydoni o‘lchamlarining kichikligi, montaj krani va konstruksiyalar omborining qurilayotgan bino gabaritlarida joylashganligi. binoni bir qismini butun balandligi bo‘yicha montaj qilishda shu qismda tomqoplama ishlari ham bajarilgandan keyin, montajdan keyingi va pardozlash ishlarini bajarishga kirishish mumkinligi, binoni pardozlash bilan barpo etish muddatini keskin qisqartiradi. birinchi yarusni ustunlari, odatda karkasdagi eng og‘ir konstruksiya bo‘lib, ko‘pincha alohida oqimda montaj qilinadi. ishlab chiqarishni tezlashtirish, texnologik tanaffuslarni kamaytirish uchun stakan turidagi 1m balandlikdagi “to‘nkali” poydevorlarni zavodlarda tayyorlab olib kelish va montaj qilish tavsiya etiladi. bitta montaj kranini …

4 / 22

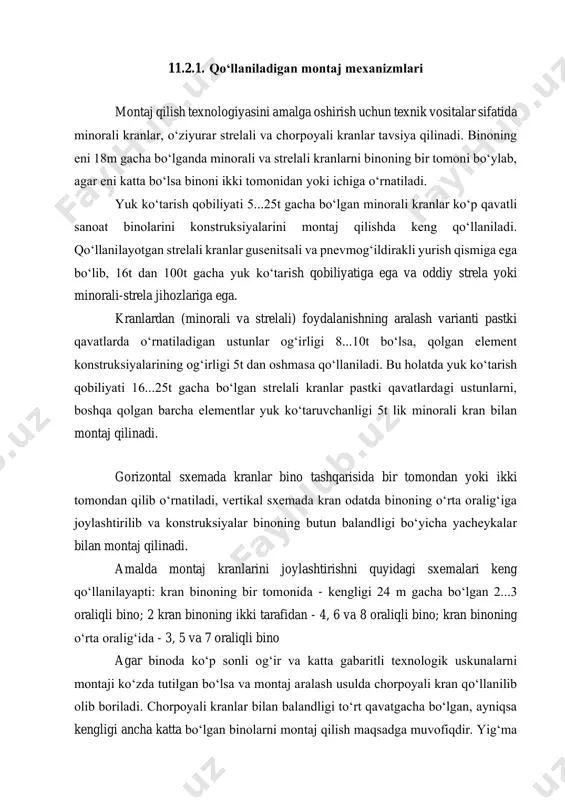

aj qilish qo‘llanilmaydi. 11.2.1. qo‘llaniladigan montaj mexanizmlari montaj qilish texnologiyasini amalga oshirish uchun texnik vositalar sifatida minorali kranlar, o‘ziyurar strelali va chorpoyali kranlar tavsiya qilinadi. binoning eni 18m gacha bo‘lganda minorali va strelali kranlarni binoning bir tomoni bo‘ylab, agar eni katta bo‘lsa binoni ikki tomonidan yoki ichiga o‘rnatiladi. yuk ko‘tarish qobiliyati 5...25t gacha bo‘lgan minorali kranlar ko‘p qavatli sanoat binolarini konstruksiyalarini montaj qilishda keng qo‘llaniladi. qo‘llanilayotgan strelali kranlar gusenitsali va pnevmog‘ildirakli yurish qismiga ega bo‘lib, 16t dan 100t gacha yuk ko‘tarish qobiliyatiga ega va oddiy strela yoki minorali-strela jihozlariga ega. kranlardan (minorali va strelali) foydalanishning aralash varianti pastki qavatlarda o‘rnatiladigan ustunlar og‘irligi 8...10t bo‘lsa, qolgan element konstruksiyalarining og‘irligi 5t dan oshmasa qo‘llaniladi. bu holatda yuk ko‘tarish qobiliyati 16...25t gacha bo‘lgan strelali kranlar pastki qavatlardagi ustunlarni, boshqa qolgan barcha elementlar yuk ko‘taruvchanligi 5t lik minorali kran bilan montaj qilinadi. gorizontal sxemada kranlar bino tashqarisida bir tomondan yoki ikki tomondan qilib o‘rnatiladi, …

5 / 22

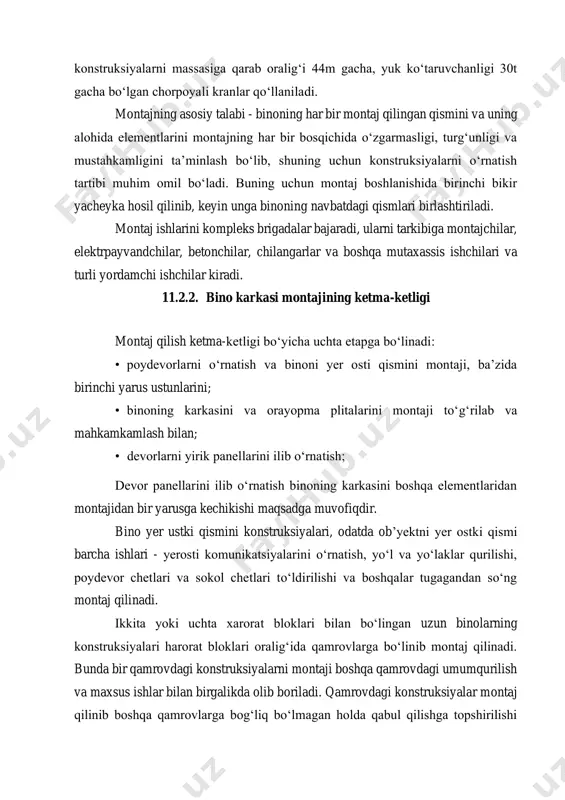

konstruksiyalarni massasiga qarab oralig‘i 44m gacha, yuk ko‘taruvchanligi 30t gacha bo‘lgan chorpoyali kranlar qo‘llaniladi. montajning asosiy talabi - binoning har bir montaj qilingan qismini va uning alohida elementlarini montajning har bir bosqichida o‘zgarmasligi, turg‘unligi va mustahkamligini ta’minlash bo‘lib, shuning uchun konstruksiyalarni o‘rnatish tartibi muhim omil bo‘ladi. buning uchun montaj boshlanishida birinchi bikir yacheyka hosil qilinib, keyin unga binoning navbatdagi qismlari birlashtiriladi. montaj ishlarini kompleks brigadalar bajaradi, ularni tarkibiga montajchilar, elektrpayvandchilar, betonchilar, chilangarlar va boshqa mutaxassis ishchilari va turli yordamchi ishchilar kiradi. 11.2.2. bino karkasi montajining ketma-ketligi montaj qilish ketma-ketligi bo‘yicha uchta etapga bo‘linadi: • poydevorlarni o‘rnatish va binoni yer osti qismini montaji, ba’zida birinchi yarus ustunlarini; • binoning karkasini va orayopma plitalarini montaji to‘g‘rilab va mahkamkamlash bilan; • devorlarni yirik panellarini ilib o‘rnatish; devor panellarini ilib o‘rnatish binoning karkasini boshqa elementlaridan montajidan bir yarusga kechikishi maqsadga muvofiqdir. bino yer ustki qismini konstruksiyalari, odatda ob’yektni yer ostki qismi barcha ishlari - …
