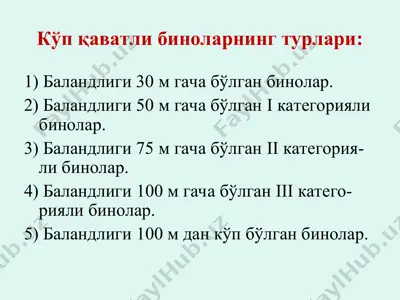

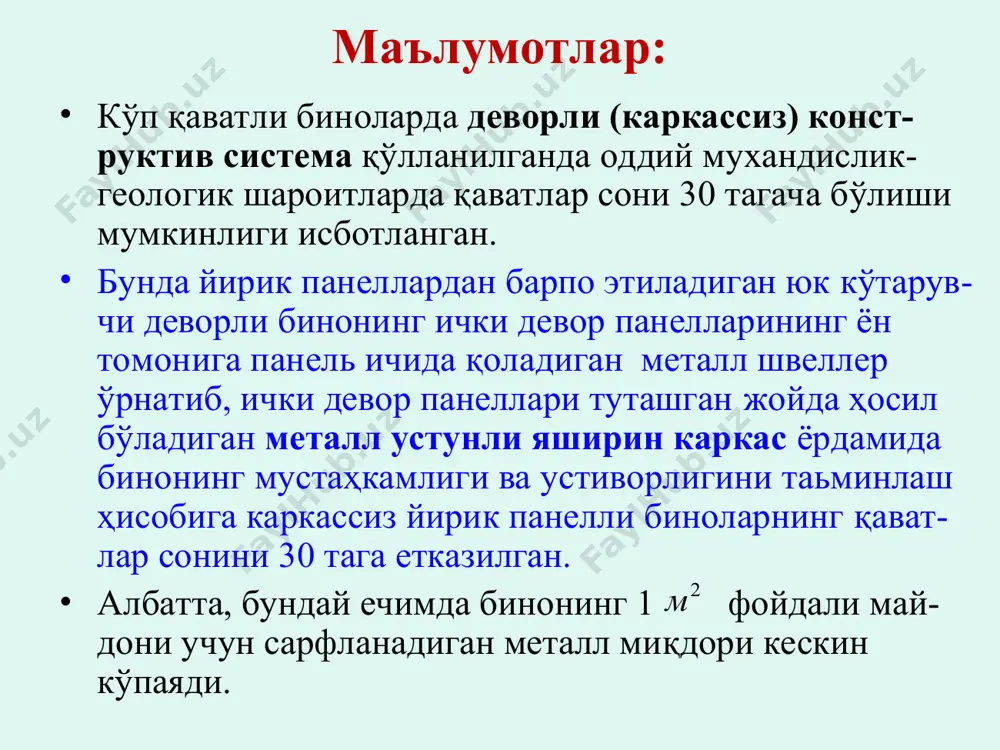

powerpoint presentation ko'p qavatli binolarning turlari: 1) balandligi 30 m gacha bo'lgan binolar. 2) balandligi 50 m gacha bo'lgan i kategoriyali binolar. 3) balandligi 75 m gacha bo'lgan ii kategoriya-li binolar. 4) balandligi 100 m gacha bo'lgan iii katego-riyali binolar. 5) balandligi 100 m dan ko'p bo'lgan binolar. mavzu: ko'p qavatli binolarning karkaslari reja: karkaslarning konstruktiv va statik sxemalari. ko'p qavatli turar-joy va jamoat binola-rining monolit, yig'ma-monolit, yig'ma temirbeton va metall karkaslari. balkali va balkasiz yig'ma temirbeton karkaslarning konstruktiv elementlari. ko'p qavatli binolarning konstruktiv echimlari: 1) an'anaviy konstruktiv echim (g'isht, mayda blok, keramik tosh kabi materiallardan). 2) industrial tipovoy konstruktsiyalardan (yirik blok, yirik panel, hajmiy-blok, karkasli panelli) iborat echim. 3) individual konstruktiv echim (monolit betondan va boshqa materiallardan bajariladigan stvolli hamda qobiqsimon konstruktiv sistemalar). ma'lumotlar: an'anaviy (g'ishtdan, mayda beton bloklar-dan qo'lda teriladigan) konstruktsiyali ko'p qavatli binolar cheklangan hajmda qo'lla-niladi. chunki ular ko'p mehnat va vaqt talab qila-dilar. bundan tashqari, ularda …

2 / 82

i keskin ko'payadi. ma'lumotlar: industrial qoliplardan foydalanib monolit yoki yig'ma-monolit betondan barpo etilsa, devorli konstruktiv sistemali binoning qavatlar sonini ko'paytirish mumkin. zilzila bor xududlarda quriladigan devor-li konstruktiv sistema qo'llanilgan bino-lardagi qavatlar soni xaddan ziyod ko'p bo'lishi maqsadga muvofiq emas. ma'lumotlar: seysmik xududlarda qavatlar soni 9 va undan ko'p bo'lgan hollarda karkasli konstruktiv sistema-ning, ayniqsa, karkasli-panelli binolarning maqsadga muvofiqligi texnik-iqtisodiy jihatdan asoslangan. karkasli binolarning afzalliklari: - yuklarni uzatish sxemasining aniqligi; - tayanch konstruktsiyalar orasidagi masofaning kattaligi; - plan echimini modernizatsiya qilish imkoniyati; - tashqi to'siq konstruktsiyalarni zamonaviy engil materiallardan bajarish mumkinligi; - beton va tsement sarfining kamayishi; - 30-60 va undan ortiq qavatli binolar qurish mumkin- ligi. statik sxemasi bo'yicha karkaslarning turlari: ramali karkas. unda kolonnalar va rigellar bikir qilib biriktiriladi, shuning hisobiga karkasning mustahkamligi va fazoviy ustivor-ligi ta'minlanadi. bog'lovchili karkas. unda kolonnalar va rigel-lar sharnirli qilib biriktiriladi, karkas-ning mustahkamligi va fazoviy ustivorligi bo'ylama va ko'ndalang yo'nalishlarda o'rnatila-digan maxsus vertikal bog'lovchilar …

3 / 82

kolonnalar birikishi sharnirli deb qabul qilingani uchun rigellarning qaysi qavatda joylashganligi muhim emas. shuning uchun kolonna va rigellar birikishini unifikatsiyalash mumkin. bog'lovchili karkas ham kamchiliklardan xoli emas. - devor ko'rinishidagi bikirlik diafragmalarini planda va vertikal yo'nalishda kolonnalarning o'q tekisligiga nisbatan qiyshiq o'rnatilishiga yo'l qo'yib bo'lmaydi. - bikirlik diafragmalari tutashgan chetki kolonnalar gori-zontal yuklar ta'sirida bunday yukni qabul qilmaydigan boshqa kolonnalarga nisbatan odatda ko'proq deformatsiyalana-dilar. - bo'ylama zo'riqishlar farqi va kolonnalardagi deformatsiya hisobiga, bikirlik diafragmalari va oddiy kolonnalar orasi-dagi prolyotlarda yopma plitalarida siljish deformatsiyasi kuzatiladi. shu tarzda hosil bo'ladigan vertikaldan og'ishning kattaligi qavatlar soni oshib borgan sari kattalashib boradi. ma'lumotlar: diafragmalarni bikirligini katta qilish talab qilinadi. ularni yaxlit qilish va bino eni bo'yicha bir xil enli hamda bo'ylama yo'nalishida simmetrik qilib joylashtirish kerak bo'ladi. lekin binoda ko'p sonli yaxlit devorlar, bino enini egallab turuvchi keng diafragmalar bo'lishi uning me'moriy-plan echimiga ko'p cheklashlar kiritishga sabab bo'ladi. bikirlik diafragmalarida eshik o'rni bo'lgan hol-larda …

4 / 82

o'payib ketishi ham mumkin. vertikal bog'lovchilar: 1 - kolonnlar; 2 – rigellar; 3 – bikirlik diafragmasi. vertikal bog'lovchilar: a – xochsimon bog'lovchi; b – portal bog'lovchi; 1 – kolonnalar; 2 – rigellar; 3 – va 4 – bog'lovchilarining metall elementlari. 13- ma'ruza: karkasli-yirik panelli binolarni to'liq yig'ma elimentlari…. reja: 1. portal bog'lovchili karkas: 2. monolit temirbeton karkasning sxemalari: portal bog'lovchili karkas: 1-kolonna; 2-rigel; 3-orayopma plita; 4-portal bog'lov- chi; 5-poydevor; 6-poydevor balkasi; 7-kranosti balkasi: 8-stropil balka; 9-tom plitasi. ma'lumotlar: yassi devor ko'rinishidagi bikirlik diafragma-larini balandligi 16-qavatgacha bo'lgan karkasli binolarda qo'llagan ma'qul. qavatlar soni undan ko'p bo'lgan hollarda karkasning fazoviy bog'lovchili sxemasi maqsadga muvofiq hisoblanadi. fazoviy bog'lovchili sxema plani kvadrat va unga yaqin shakldagi minora tipidagi binolar uchun juda qulay. lekin binoning me'moriy kompozitsiyasini yaxshilash maqsadiga unga turli murakkab shakl berish, ya'ni bino asimmetrik plan echimiga ega bo'lishi ham mumkin. shaklning murakkablik darajasi gorizontal konsol sifatida qaraladigan qavatlararo yopmalar-ning bikirligiga va bikirlik …

5 / 82

orlanishi, ayrimlari esa, zavodda tayyorlangan konstruktsiyalar bo'lishi mumkin. monolit karkas sermehnat, lekin yig'ma karkasga nisbatan 25% gacha arzon, beton va po'lat sarfi ham, mos ravishda, 25 va 50% ga kamligi bilan ajralib turadi. ma'lumotlar: monolit karkaslarning 4 xil konstruktiv sxemasini ajratib ko'rsatish mumkin: 1) ko'ndalang bosh balkali va bo'ylama ikkinchi darajali balkali karkas; 2) bo'ylama bosh balkali va ko'ndalang ikkinchi darajali balkali karkas; 3) balkalar kolonnalar katori bo'ylab ikkala yo'nalishda joylashgan, plitalar kontur bo'yicha tayanib turadigan karkas; 4) balkasiz yopmali karkaslar. monolit temirbeton karkasning sxemalari: a - ko'ndalang bosh balkali karkas; b - bo'ylama bosh balkali karkas. monolit temirbeton karkasning sxemalari: a - kontur bo'yicha tayanadigan plitali karkas; b - balkasiz yopmali karkas. a b ma'lumotlar: standart koliplardan foydalanish uchun karkas-ning elementlari: poydevorlar, kolonnalar, balkalar va plitalarning o'lchamlari unifikatsiya-langan. kolonnalarning kesimlari 0,3x0,3 m dan 0,6x1,2 m gacha o'zgaradi. kesimning eni 100 mm dan, bo'yi esa 100 yoki 200 mm dan …
