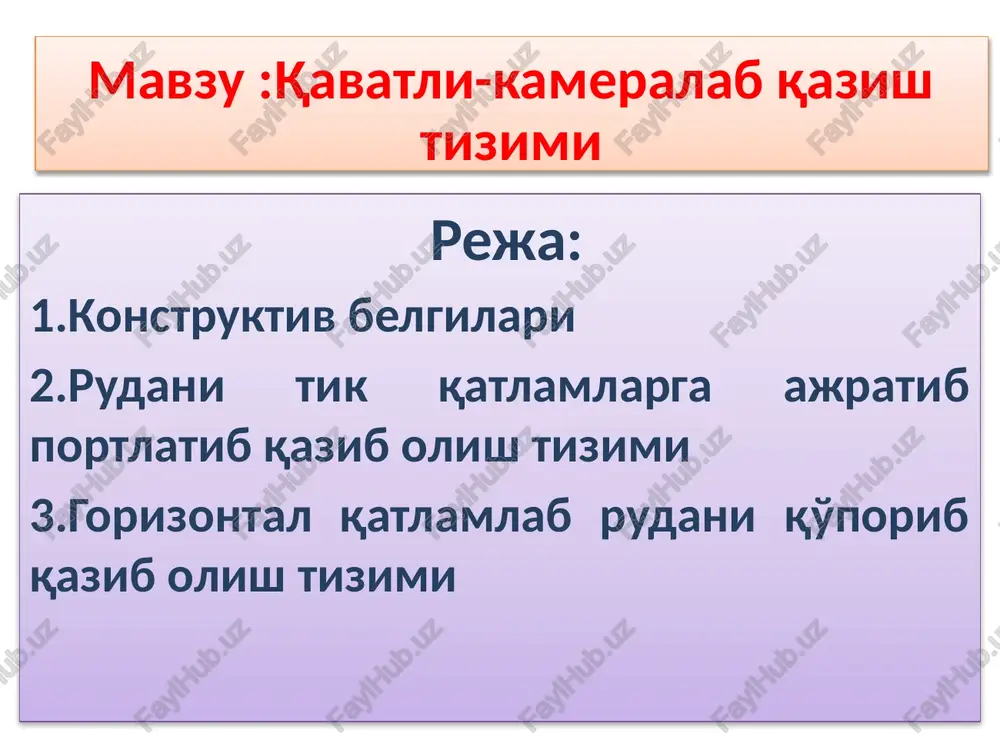

1 / 25

prezentatsiya powerpoint mavzu :qavatli-kameralab qazish tizimi reja: 1.konstruktiv belgilari 2.rudani tik qatlamlarga ajratib portlatib qazib olish tizimi 3.gorizontal qatlamlab rudani qo'porib qazib olish tizimi qavatli kameralab qazib olish tizimi temir, mis kabi turg'un-mustahkam ruda kabi jinslardan iborat konlarini qazib olishda keng qo'llaniladi. bu tizim qavat ostini kesib qulatib qazib olish tizimini takomillashtirilgan turi bo'lib, qo'llanish sharoiti deyarli bir xildir. ularning asosiy farqi ruda tanasini qalinlik o'lchami bilan belgilanadi. qavatni kameralab qazib olish tizimi odatda o'ta qalin ruda tanasini qazib olishda qo'llaniladi. rudani qalinligi 25-30 m bo'lsa, kameralar ruda tanasini cho'ziqligiga nisbatan ko'ndalang joylashtiriladi. rudani yotish elementlari tekis bir xil o'lchamda bo'lsa, qavatni kameralab qazib olish tizimini, ruda tanasini qalinligi kamroq bo'lgan (8-10 m) sharoitda ham qo'llanish maqsadga muvofiq kelishi mumkin. kameralab qazib olish tizimi qo'llash uchun ruda tanasi mustahkam turg'un bo'lishi kerak, chunki bir vaqtni o'zida kamerada portlatiladigan zaryadlar massasi anchagina katta bo'lishi mumkin. konstruktiv belgilari bo'yicha bu tizim kameralarni, …

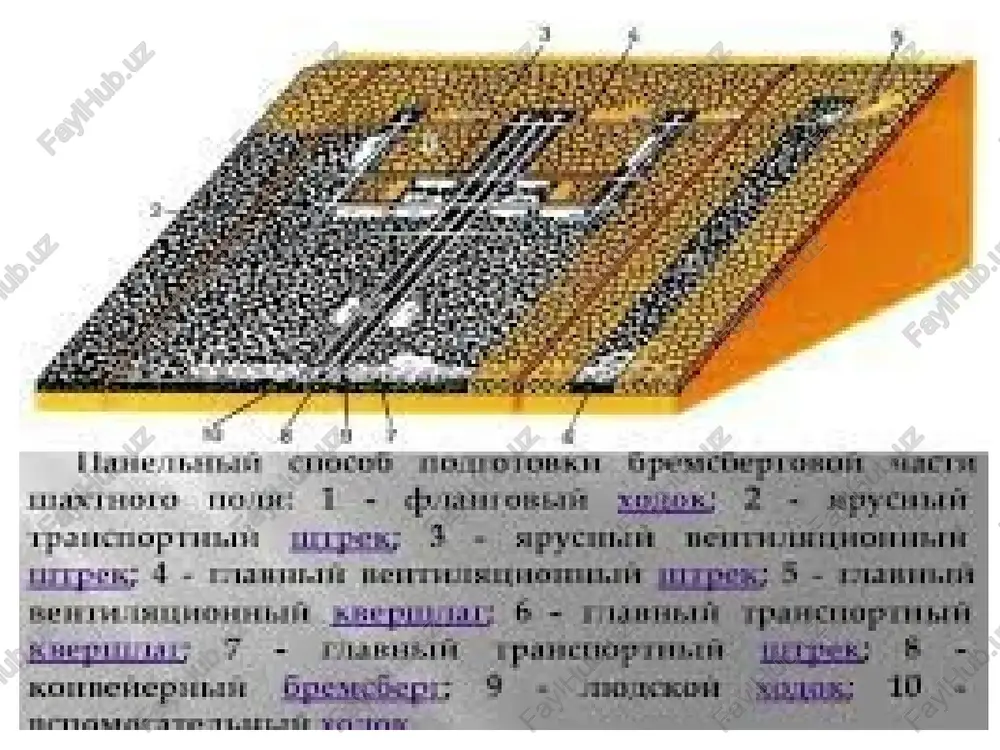

2 / 25

ladi.blokni transheyali kesish uchun yo'lak shtrek bilan birga o'tkaziladi. burg'ilash gorizonti burg'ilash ortlaridan va shamollatuvchi yo'lak shtrekdan iborat. eng so'ngida uchastka vosstayushiysini tutashtirma lahim bilan birlashtiriladi. qazib olishni boshlang'ich bosqichida qavat osti kamerali tizimdagiga o'xshash kamerani kesish va kesuvchi vosstayushiyni kesuvchi tirqish o'lchami darajasigacha kengaytirishdan iborat kesuvchi vosstayushiy kamerani markazidan puch jinslar kontaktida joylashtirilishi mumkin. ikki tomonlama yo'nalishda qazib olish blokni yuqori unum bilan ishlatishni ta'minlab bu rudani qo'porishga sarflanadigan vaqtni qisqartirib,tseliklarni uzoq vaqt saqlanishiga imkon yaratadi. lekin tayyorlovchi-kesuvchi ishlar hajmi ko'payadi, blokni shamollatish ishlari esa murakkablashadi. rudani tik qatlamlarga ajratib qulatib qavatni qazib olish tizimi. ortdan qazib olish uchun kamerani to'liq balandligi bo'yicha elpig'ichsimon shaklda chuqur skvajinalar burg'ilanadi. skvajinalar ortni uzunligi bo'yicha elpig'ichsimon shaklda joylashtirilganda skvajinalar oralig'i 3-5 m ni tashkil etadi. nkr-100 m turdagi stanok bilan burg'ilashga 10-20 smena sarflanadi. bir qatlam portlatilganda 10-15 ming tn ruda qo'poriladi, qatlamni portlatish uchun 2000-3000kg portlovchi modda sarflanadi. qo'porilgan rudalar titratma …

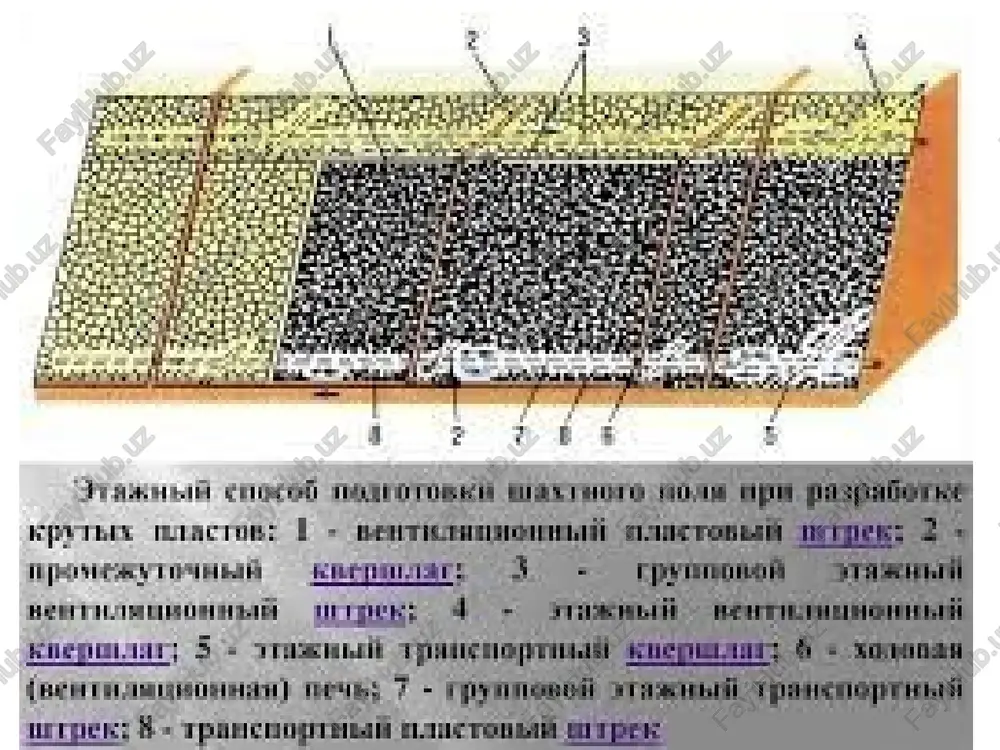

3 / 25

adi, rudani cho'ziqligi bo'yicha ularning oralig'i 5 m ga teng bo'ladi. qo'porib qulatiladigan ruda qatlami 4,5-5 m dan kam bo'lsa, burg'ilash lahimi oralig'idagi tselikni qalinligi kam o'lchamda bo'lsa, burg'ilash lahimini o'tish vaqtida yoki yoppasiga portlatganda tselik buzilib ketishi mumkin. burg'ilash lahimi keng o'lchamda o'tiladi va unga ikki qator parallel skvajinalar joylashtiriladi. rudani yaxshi maydalanishi va portlashni seysmik ta'sirini kamaytirish uchun qisqa muddatga sekinlatib portlovchi elektrodetonatorlar qo'llaniladi. portlatilgan jinslarni yuqorigi kesmadan yig'ishtirib olish uchun o'tayotganida masofadan boshqariladigan elektrda ishlaydigan buldozerdan foydalanilgan. qatlamni qo'porib qulatishda elpig'ichsimon shakldagi skvajinalar komplektini to'rtta burg'ilash lahimidan burg'ilab mustahkamlik koeffitsienti katta bo'lgan ruda va yondosh jinslarda qo'llaniladi. qavat balandligi 120 m bo'lgan holda kamerani balandligi 90-95 m, kengligi 20-25 m bo'ladi. ko'tarilish tartibida chuqurligi 20 m bo'lgan skvajinalar perforatorlar bilan burg'ilanadi. pastga qaratib yo'naltirib burg'ilangan skvajinalarni diametri 60 mm va chuqurligi 43 m gacha bo'lib, olmos koronka bilan burg'ilanadi. qo'porilgan qatlamni qalinligi va skvajinalarning tub qismi bo'yicha …

4 / 25

a yo'naltirilgan skvajinalar portlab buzilishga (qo'porilishga) uchraydi. bundan tashqari skvajinalarni zaryadlashda ham ma'lum qiyinchiliklar yuzaga keladi. rudani bunday qulatish sxemasi ruda tanasi qalinligi 30 m dan ko'p bo'lmaganida qo'llash maqsadga muvofiq keladi. qatlamni to'rtta shtrekdan burg'ilash varianti gorizontal qatlamlab rudani qo'porib qazib olish tizimi. asosiy gorizontdagi tayyorlash ishlari qavat ostini va qavatni qazib olish tizimidagiga aynan o'xshash. kesuvchi lahimlar sxemasi, skvajinalarni joylashtirilishi bilan aniqlanadi (parallel yoki elpig'ichsimon shaklda joylashishi). qazib olishni boshlang'ich bosqichi hamma maydon bo'yicha kamerani tagi qismidan ochishdir. qavat osti va qavatlab qazib olish tizimidan farqi birinchi qatlamni qulatish vaqtigacha qavatni ostini kesib ochish ishlari to'liq tugallangan bo'lishi kerak. qazib olish ishlari blokda to'liq rivojlangan davrida ruda massasini elpig'ichsimon shaklda joylashtirilgan chuqurligi 20-30 m osilgan va yotgan kontaktlarda esa chuqurligi 40-45 m bo'lgan gorizontal skvajinalar burg'ilanib skvajinalar bir vaqtda yoki millisekundga sekinlatib portlatiladi. pastki qatlamni portlatganiga qadar yuqorigi qatlamda burg'ilash ishlari tugatilgan bo'lishi kerak. burg'ilash kamerasini o'tishda portlatilgan …

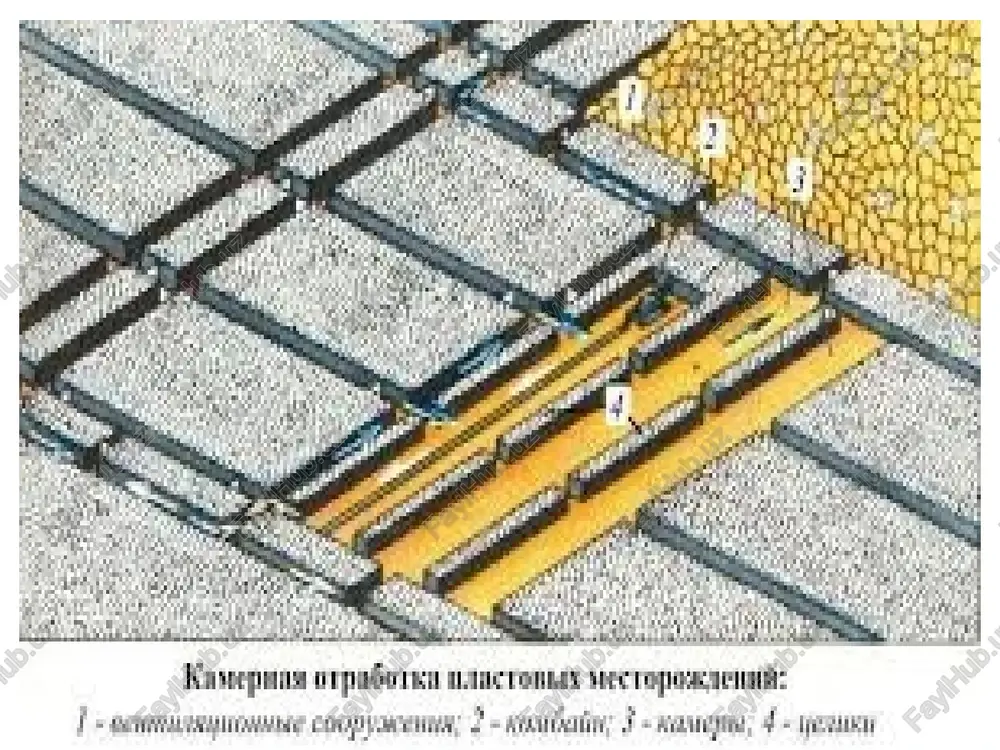

5 / 25

oshiriladi. shunday qazib olish tizimi rossiya rudniklarida ham qo'llaniladi. image1.png image2.png image3.png image4.png image5.png image6.png image7.jpeg image8.jpeg image9.jpeg /docprops/thumbnail.jpeg
