1 / 21

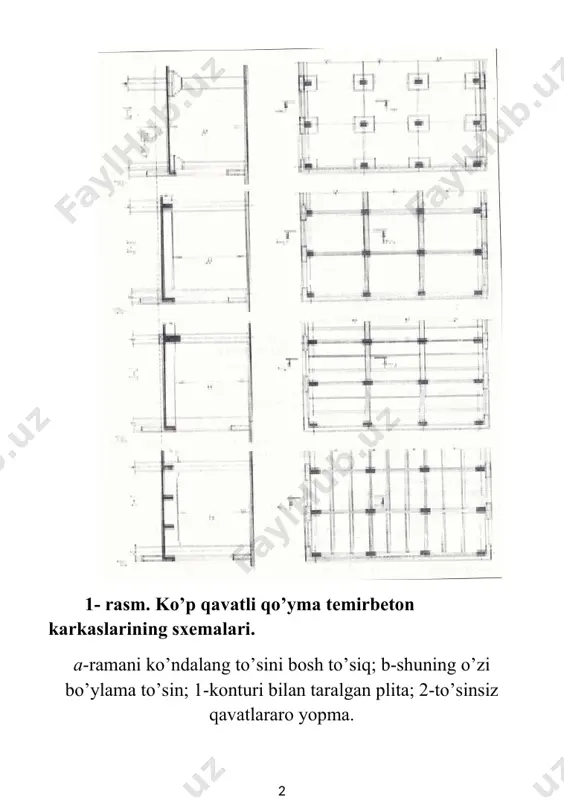

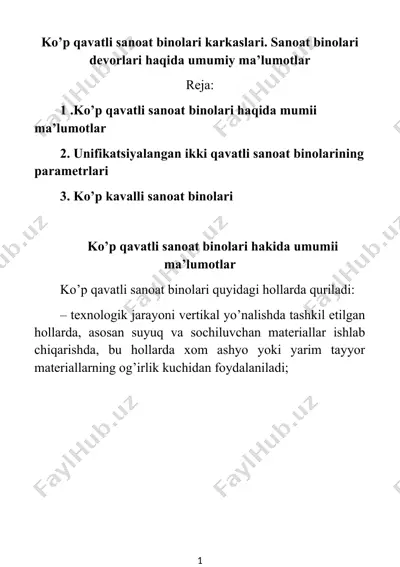

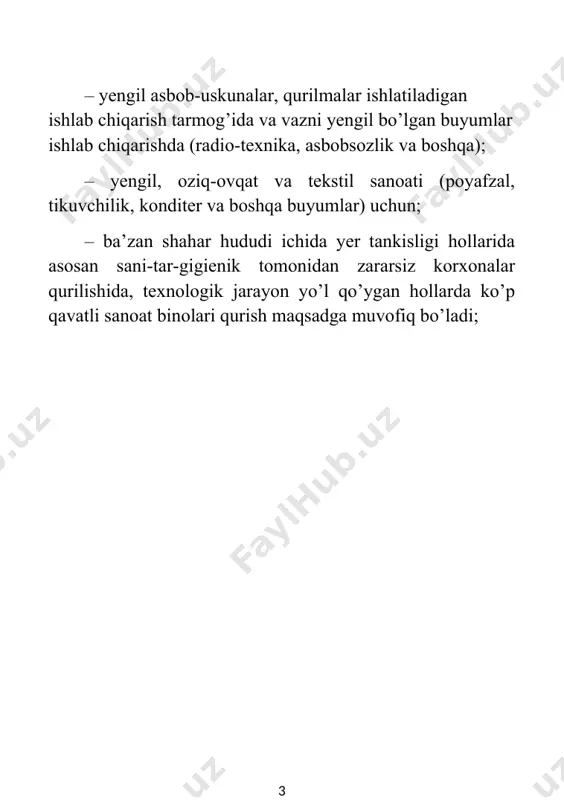

ko’p qavatli sanoat binolari karkaslari. sanoat binolari devorlari haqida umumiy ma’lumotlar reja: 1 .ko’p qavatli sanoat binolari haqida mumii ma’lumotlar 2. unifikatsiyalangan ikki qavatli sanoat binolarining parametrlari 3. ko’p kavalli sanoat binolari ko’p qavatli sanoat binolari hakida umumii ma’lumotlar ko’p qavatli sanoat binolari quyidagi hollarda quriladi: – texnologik jarayoni vertikal yo’nalishda tashkil etilgan hollarda, asosan suyuq va sochiluvchan materiallar ishlab chiqarishda, bu hollarda xom ashyo yoki yarim tayyor materiallarning og’irlik kuchidan foydalaniladi; 1- rasm. ko’p qavatli qo’yma temirbeton karkaslarining sxemalari. a-ramani ko’ndalang to’sini bosh to’siq; b-shuning o’zi bo’ylama to’sin; 1-konturi bilan taralgan plita; 2-to’sinsiz qavatlararo yopma. – yengil asbob-uskunalar, qurilmalar ishlatiladigan ishlab chiqarish tarmog’ida va vazni yengil bo’lgan buyumlar ishlab chiqarishda (radio-texnika, asbobsozlik va boshqa); – yengil, oziq-ovqat va tekstil sanoati (poyafzal, tikuvchilik, konditer va boshqa buyumlar) uchun; – ba’zan shahar hududi ichida yer tankisligi hollarida asosan sani-tar-gigienik tomonidan zararsiz korxonalar qurilishida, texnologik jarayon yo’l qo’ygan hollarda ko’p qavatli sanoat …

2 / 21

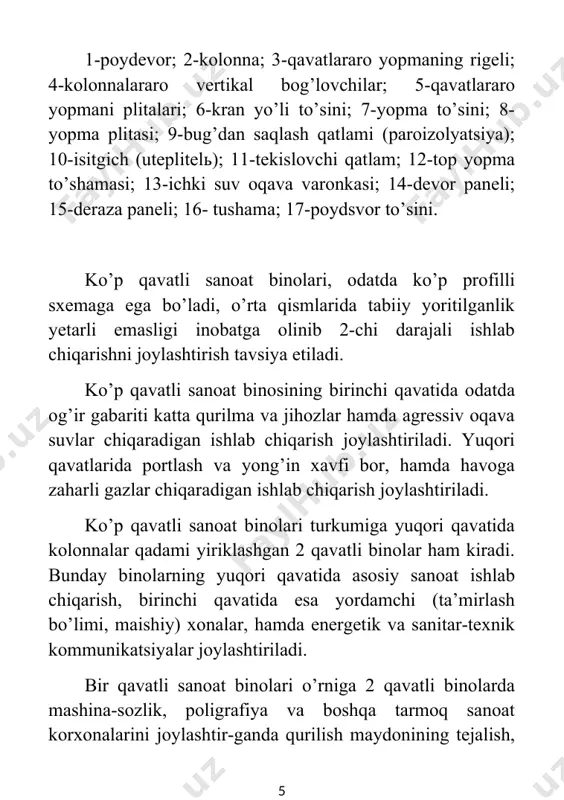

sanoat binosining birinchi qavatida odatda og’ir gabariti katta qurilma va jihozlar hamda agressiv oqava suvlar chiqaradigan ishlab chiqarish joylashtiriladi. yuqori qavatlarida portlash va yong’in xavfi bor, hamda havoga zaharli gazlar chiqaradigan ishlab chiqarish joylashtiriladi. ko’p qavatli sanoat binolari turkumiga yuqori qavatida kolonnalar qadami yiriklashgan 2 qavatli binolar ham kiradi. bunday binolarning yuqori qavatida asosiy sanoat ishlab chiqarish, birinchi qavatida esa yordamchi (ta’mirlash bo’limi, maishiy) xonalar, hamda energetik va sanitar-texnik kommunikatsiyalar joylashtiriladi. bir qavatli sanoat binolari o’rniga 2 qavatli binolarda mashina-sozlik, poligrafiya va boshqa tarmoq sanoat korxonalarini joylashtir-ganda qurilish maydonining tejalish, injenerlik kommunikatsiyalar uzunligining kamayishi hisobiga ancha iqtisodiy samaradorlikka erishish mumkin bo’ladi. 3-rasm. rigel kolonna rafaqiga tayangan to’sinni temirbeton karkasining elementlari (kolonna turi 6x6, bx9, 6x12 m). a-kolonnalar; b-qavatlararo va yopmaning oralig’i 6 va 9 m; v-shuning o’zi oralig’i g-qovurg’ali yopma plitasi; d-shuning o’zi tekis teshikli plita . 4- rasm. temirbeton karkasli ko’p qavatli bino (qirqim va detallar). a-rigel kolonna rafaqiga …

3 / 21

stdan; 16-betonlash chegarasi; 17- tirgovuchlar; chiqib turgan burchakli. ko’p qavatli sanoat binolarining konstruktsiyasi odatda karkasli qilib loyihalanadi va quriladi. karkas materiali qilib ko’p hollarda temirbeton, ayrim kam hollarda po’lat ishlatiladi. temirbeton karkaslar uzok muddatga xizmat qiladi, yong’inga chidamli va ularda metall sarfi kam bo’ladi. 5- rasm. to’sinsiz karkasli ko’p qavatli binolar. a-enlama qirqim; b-yopmaning rejasi; v-kolonna ravaqi(kapitel)ning kolonna bilan ulanishi; g-kolonna usti plitasini kapitelь bilan ulangan joyi; d-kolonna usti plitasining oraliq plitasi bilan ulangan joyi; 1-kolonna; 2-ravaq (kapitelь); 3- kolonna usti plitasi; 4-oraliq plitasi; 5-diametri 22 mm li sterjen; m300(b30) beton; 7- ulash elementlari; 8-plitadan chiqarilgan armaturalar. ko’p qavatli binolarda agar oraliq, yopmaga tushadigan yuklamalar 6x6,6x9 va 6x12 kolonnalar yacheykasi uchun mos ravishda 25, 15 va 10 kn/m2 (2500, 1500, 1000 kg/m2) dan katta bo’lgan hollarda hamda binoga o’ziga xos ishlab chiqarish va texnologik talablar qo’yilgan hollar: katta dinamik va statik kuchlar mavjudligi holida, binoni cheklangan qisqa vaqt davomida qurish …

4 / 21

tsiyalash va birxillashtirish bilan uzviy bog’liq bo’ladi. ko’p qavatli sanoat binolari to’sinli va to’sinsiz turlarga bo’linadi. to’sinlar karkaslar binoning fazovoy mustahkamligi va ustuvorligini ko’prok ta’minlash imkonini berish sababli ular keng tarqalgan. ko’p qavatli sanoat binolarining ko’ndalang yo’nalishdagi to’sinli yig’ma temir-beton karkasi rama shaklida loyihalanib, barcha vertikal va gorizontal zo’riqishlarni ramaning bikr qattiq tugunlari qabul qiladi, bo’ylama yo’nalishida esa zo’riqishlar bog’lovchi sxema tomonidan qabul qilinadi. quyma monolit temir-beton karkas kam hollarda qo’llaniladi, binoning umumiy mustahkamligi va ustivorligiga yuqori talablar qo’yilgan, oraliq plitalarga katta statik va dinamik kuchlar ta’siri ostida bo’lgan hollarda ishlatiladi. buning sababi shuqi, nomolit karkas konstruktsiyasi ikkita yo’nalishda ham rama holda ishlaydigan holda yechiladi. yilning issiq davr davomiyligi katta bo’lgan rayonlarda, hamda unifikatsiya qilinmagan kolonnalar yacheykasi qo’llab quriladigan binolarda monolit konstruktsiyalar qo’llash maqsadga muvofiq hisoblanadi. unifikatsiyalangan ikki qavatli sanoat binolarining parametrlari 1-jadval bino turi yopma plitaga to’g’ri keladigan zo’riqish kn/m2 130 1150 150 kolonnalar yacheykasi, m 6x6; 9x6; 6x6; …

5 / 21

tizimi, konstruktsiyasi va qavatliligi bo’yicha 3 ta asosiy guruhga ajratish mumkin. - ommaviy binolar (muntazam) turi, o’zining oddiy hajmiy-reja yechimi va uzunligi bo’yicha o’zgarmas balandlikka ega va ustunlar oraliq yacheykalari (6 x n)x 6; (9 x n)x6; (12 x n)x 6; (6 + 3 + 6) x 6 va (9 + 3+ 9)x 6 m bo’lgan binolar — yuqori qavati ko’prikli kran bilan jihozlangan katta oraliqli xonaga ega ximiya sanoatini joylashtirishga qulay bo’lgan muntazam binolar. bunday binolarda yuqori qavatdagi kolonnalar oralig’i yiriklashtirilsa, 12 x 6; 18 x 6 m va kran yuk ko’tarish qobiliyati 5 va 10 tonna, qavatlar balandligi shunga mos ravishda 7,2 va 10,8 m loyihalanadi — har xil qavatlar aralashgan holda biriktirilgan, murakkab hajmiy-reja yechimi bir qavatli va ko’p qavatli ob’ektlardan tashkil topgan va ko’mirchilik, koks-ximiya va rangli metallurgiya korxonalari uchun keng tarqalgan binolar bir qavatli bino bilan yonma-yon ko’p qavatli binolar sxemalari. sanoat binolari hajmiy reja …
