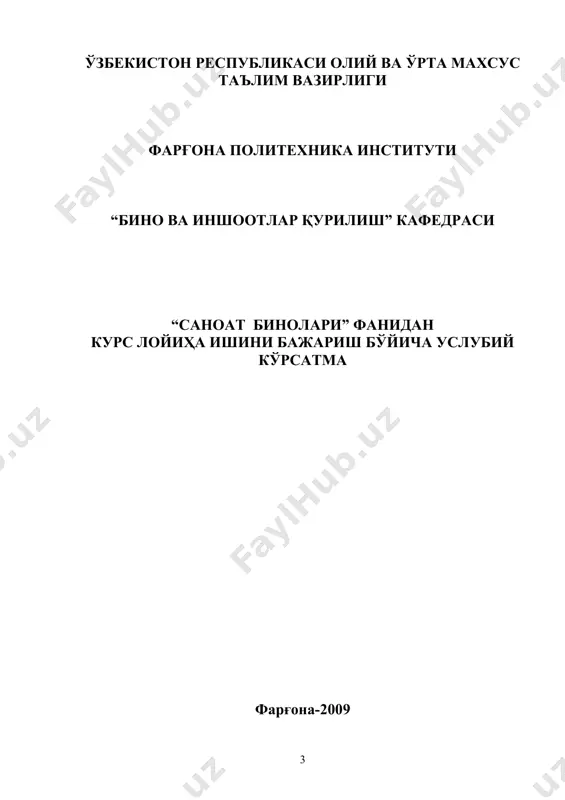

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti “bino va inshootlar qurilish” kafedrasi “sanoat binolari” fanidan kurs loyiha ishini bajarish bo'yicha uslubiy ko'rsatma farg'ona-2009 o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti “bino va inshootlar qurilish” kafedrasi “sanoat binolari” fanidan kurs loyiha ishini bajarish bo'yicha uslubiy ko'rsatma farg'ona-2009 ushbu metodik qo'llanma qurilish yo'nalishi bo'yicha o'qiydigan talabalar uchun mo'jallangan bo'lib, unda “sanoat binolari, ularning konstruktsiyalari” , “sanoat binolarini bosh rejalari ” bo'limidan olgan nazariy bilimlarni mustahkamlash, adabiyotlar va qmq lardan to'g'ri foydalanish uchun yordam beradi. uslubiy qo'llanmani tayyorlashda “biq” kafedrasi a'zolarining bir necha yillardan beri loyixa ishlari bo'yicha to'plangan fikr –mulohazalardan,hamda o'zbekiston rspublikasidagi oliy o'quv yurtlarining “ bino va inshootlar qurilishi” kafedralarida tayyorlangan uslubiy qo'llanmalardan foydalanildi. tuzuvchilar: dots. m. nabiev. ass. z. abobakirova. taqrizchi: dots: a. raxmonov. 1. kurs loyiha ishining maqsadi. “sanoat binolari, ularning konstrkutsiyalari va …

2 / 28

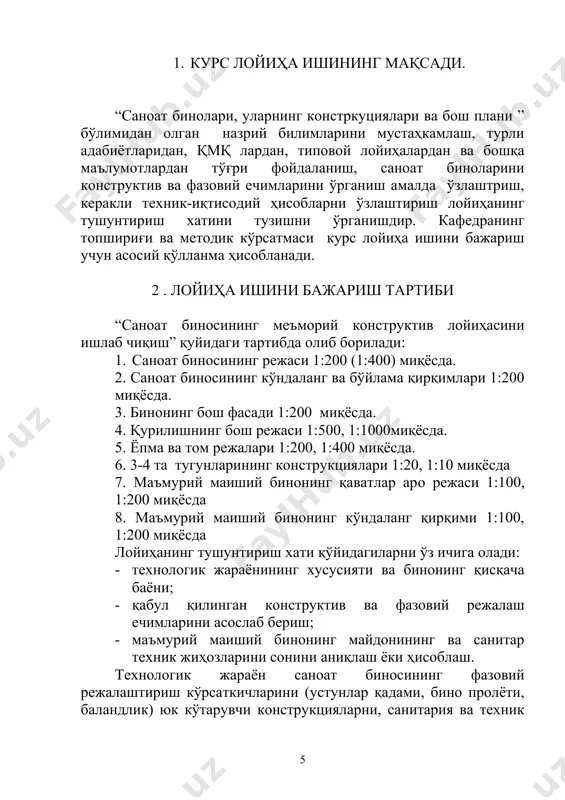

miqyosda. 3. binoning bosh fasadi 1:200 miqyosda. 4. qurilishning bosh rejasi 1:500, 1:1000miqyosda. 5. yopma va tom rejalari 1:200, 1:400 miqyosda. 6. 3-4 ta tugunlarining konstruktsiyalari 1:20, 1:10 miqyosda 7. ma'muriy maishiy binoning qavatlar aro rejasi 1:100, 1:200 miqyosda 8. ma'muriy maishiy binoning ko'ndalang qirqimi 1:100, 1:200 miqyosda loyihaning tushuntirish xati qo'yidagilarni o'z ichiga oladi: · texnologik jarayonining xususiyati va binoning qisqacha bayoni; · qabul qilingan konstruktiv va fazoviy rejalash echimlarini asoslab berish; · ma'muriy maishiy binoning maydonining va sanitar texnik jihozlarini sonini aniqlash yoki hisoblash. texnologik jarayon sanoat binosining fazoviy rejalashtirish ko'rsatkichlarini (ustunlar qadami, bino prolyoti, balandlik) yuk ko'taruvchi konstruktsiyalarni, sanitariya va texnik muhandislik jihozlarini tanlashda asosiy omil bo'lib hisoblanadi. bir qavatli sanoat binolarida prolyot va ustunlar qadami uchun modul 6 metr bo'lishi kerak. ko'p qavatli binolarda ustunlar qadami 3 metr bo'ladi. fazoviy rejalashtirish echimlari konstruktiv elementlarning o'lchamlari hamda binoning reja o'qlarini joylashtirish qmq yagona modul sistemasi, loyihalashning asosiy …

3 / 28

da yoki tushda chiziladi. binoning fasadi va bosh rejasi bo'yaladi. 3.sanoat binolarining hajmiy-rejaviy echimlariga qo'yiladigan talablar. sanoat binosini loyihalashda eng avvalo ishlab-chiqarish texnoligiyasini, texnologik jarayondagi operatsiyalar ketma-ketligini, jihozlarning o'lchamlari va ularni bino ichiga joylashtirishni o'ziga xosligini o'rganish, hamda tsex ichida ishlaydigan transport ko'rinishini ham nazarda tutish kerak. texnologik jarayon sanoat binosining fazoviy rejalashtirish echimining ko'rsatgichlarini qadam, prolyot, balandlik , yuk ko'taruvchi tuzilmalarni , sanitar- texnik va muhandislik jihozlarini tanlashda asosiy faktor bo'lib hisoblanadi. ustunlar prolyoti va qadami bir qavatli sanoat binolari uchun yaxlitlik 6 m bo'lishi kerak. ko'p qavatli binolarda esa prolyotlar yaxlitligi 3m, ustun qadami esa 6 m dan oshadi. hajmiy- rejaviy va konstruktiv elementlarning o'lchamlari hamda binoning reja o'qlarini joylashtirishni qmq talablari asosida yagona modul sistemasi bo'yicha bajariladi. loyihaning asosiy qoidalari va qmq bo'yicha sanoat binolarining hajmiy va rejaviy echimlarini unifikatsiya qilish asosiy qoidalar talabiga ham javob berish kerak. texnologik yuklarni joylashtirish qulay bo'lishi uchun, texnologik jarayonlarni o'zgartirish …

4 / 28

agi jadvaldan olinadi. ishlab-chiqarishning yong'in xavfli kategoriyasi binolarning o'ta chidamli darajasi eshikkacha bo'lgan ruxsat etilgan masofa. birqavatli binolarda ko'p qavatli binolarda a i, ii 90 40 b ii 100 75 s ii 100 75 g ii chegaralanmaydi d ii chegaralanmaydi e ii 100 75 binodan chiqadigan evakuatsiya eshiklari kamida 2 ta bo'lishi kerak. ishchilar soni 50 tagacha bo'lgan binolarda eni 70 sm va qiyaligi 1:1 tashqi temir zinalarni 2- chi evakuatsiya yo'li qilib qo'llash ham mumkin. o'tish joylarining, yo'laklarning, eshiklarning, zinapoya maydonchasining va pillapoyalarning eni jadvaldan olinadi. nomi o'tish joylarining, yo'laklarning, eshiklarning, zinapoya maydonchasining va pillapoyaning eni,m. eng qisqa eng katta o'tish joylari 1,0 chegaralanmaydi yo'laklar 1,4 chegaralanmaydi eshiklar 0,8 2,4 zinapoya maydonchasi va pillapoyalar 1,05 2,4 sanoat binolarining kostruktiv echimiga qo'yiladigan talablar. ishlab chiqarish binolarning yuk ko'taruvchi va to'siq vazifasini bajaruvchi konstuktsiyalarini zavoda ishlab chiqariladigan birxillashtirilgan temir beton elementlardan foydalanib loyihalash talab qilinadi. ustunlar odatda temirbetondan tayyorlanadi. yopmalarning stropil …

5 / 28

umkin. binoning karnizigacha yoki parapetgacha balandligi 10 metrdan oshiq bo'lsa va tomning qiyaligi 3% dan 25% gacha bo'lsa, tomning atrofi yonmaydigan materialdan tayyorlangan balandligi 0,6m bo'lgan panjara to'siq bilan to'silishi kerak . fonarlarning turi sanoat binosining texnologik shartlariga va sanitariya gigiena talablariga, hamda iqlim sharoitiga qarab tanlanadi. proleti 12-18m bino uchun fonarning eni -6m, 24 va 30metrlisi uchun fonar eni 12m olinadi, fanar uzunligi 84m dan oshib ketmasligi kerak. odatda fonar harorat choklaridan va binoning enidan 6m dan qoldirilib loyihalanadi. fonar tomiga chiqish uchun yong'inga qarshi ishlatiladigan narvondan foydalaniladi. sanoat binosini devorlarini loyihalashda quyidagilar nazarda tutilishi zarur: a) devorning balandligi va uzunligi 600mm nisbatan bo'lishi kerak; b) isitilmaydigan binolar devorlarini asbetotsement va uzunligi 6 va 12 m bo'lgan oldindan kuchaytirilgan temirbeton panellardan loyihalash; v) isitiladigan binolarning devorlarida esa engil betonli panellardan foydalanish tavsiya etiladi; g) birinchi panelning pastki qismi bino polining sathi bilan bir tekislikda yotishi kerak. sanoat binolarinig paneli …
