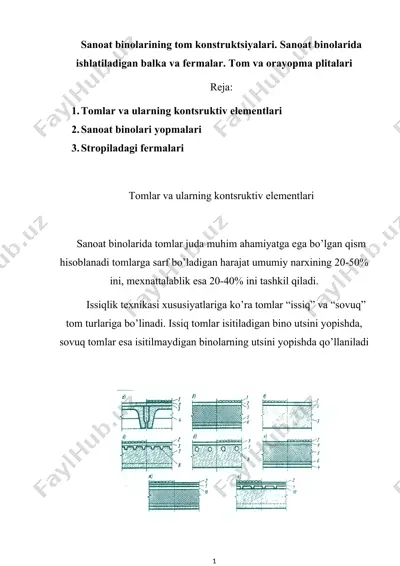

sanoat binolarining tom konstruktsiyalari. sanoat binolarida ishlatiladigan balka va fermalar. tom va orayopma plitalari reja: 1. tomlar va ularning kontsruktiv elementlari 2. sanoat binolari yopmalari 3. stropiladagi fermalari tomlar va ularning kontsruktiv elementlari sanoat binolarida tomlar juda muhim ahamiyatga ega bo’lgan qism hisoblanadi tomlarga sarf bo’ladigan harajat umumiy narxining 20-50% ini, mexnattalablik esa 20-40% ini tashkil qiladi. issiqlik texnikasi xususiyatlariga ko’ra tomlar “issiq” va “sovuq” tom turlariga bo’linadi. issiq tomlar isitiladigan bino utsini yopishda, sovuq tomlar esa isitilmaydigan binolarning utsini yopishda qo’llaniladi 1-rasm. o’rama ashyolar bilan yopilgan temir beton plitali tomlarning asosiy turlari: a,b,v – shamollatilmaydigan; g,d – qisman shamollatiladigan; e,i – shamollatiladigan. 1-himoya qatlami; 2-gidroizolyatsiya to’shamasi; 3-tekislovchi qatlam; 4-ko’taruvchi plita; 5-issiq-sovuqdan himoya qatlami; 6-bug’ izolyatsiya (bug’dan ximoyalash); 7-majmuali plita; 8-kanal va teshiklar; 9-shag’alli ruberoid; 10-xavo qatlami. temir profiliga ko’ra tomlar bir nishabli, ikki nishabli, ko’p nishabli, tekis, egri sirtli va boshqa ko’rinishlarda bo’lishi mumkin 2.28- va 2.29 rasmlarda har …

2 / 19

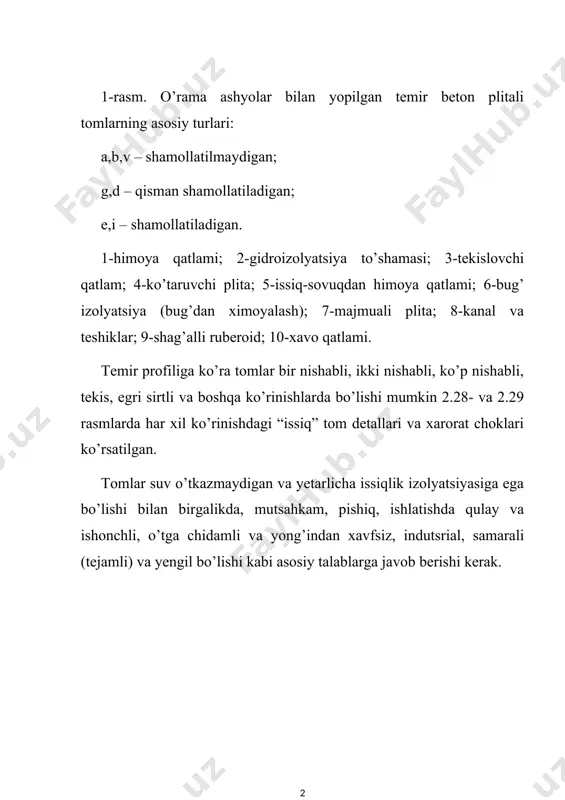

5-parapet plitasi; 16-bug’ izoyatsiyasi qatlami; 17-matsikali qatlami; 18-suv qatlami. tomlarning asosiy yuk ko’taruvchi elementlari yopmani ko’taruvchi elementlari bo’lib, yopmani ko’taruvchi plitalari, to’sinlari, arkalari, tsoropil otsi kontsruksiyalaridan (balka yoki ferma) iborat bo’ladi. bunday elementlarni temirbeton, po’lat va yog’ochdan hamda bu ashyolardan kombinatsiya qilinib hosil qilingan turlarga ajratiladi. ekspluatatsiya rejimini hisobga olib tomlarni o’rab turuvchi qismi shamollatiladigan, qisman shamollatiladigan va shamollatilmaydigan turlarga bo’linadi. 3-rasm. “issiq” tomlarda harorat choklarni o’rnatish detallari: a – tomlardagi ko’ndalang choklar; b – bu ham bo’ylama choklarda; v – turli balandliklarga ega bo’lgan yonma yon joylashgan oraliq choki 1-utski qismi; 2-yopma plitasi; 3-po’lat kompensator; 4-tunuka yopma; 5-shisha mato; 6-g’ishtin devorcha; 7-devor paneli tom qismini shamollatishdan maqsad yopma to’shamasi otsida xona xarorat namligi (kondensat) holatidan hosil bo’ladigan suv bug’larini tom tashqarisiga chiqarib yuborishdan iborat. bundan tashqari shamollatiladigan tomlarni janubiy tumanlarda qo’llanilishi orqali yoz kunlarida xonalarning isib ketishining oldini oladi. tom yopmalarini temir beton, oldindan zo’riqtirilgan qovurg’ali qoplamalar utsidan o’rnatish …

3 / 19

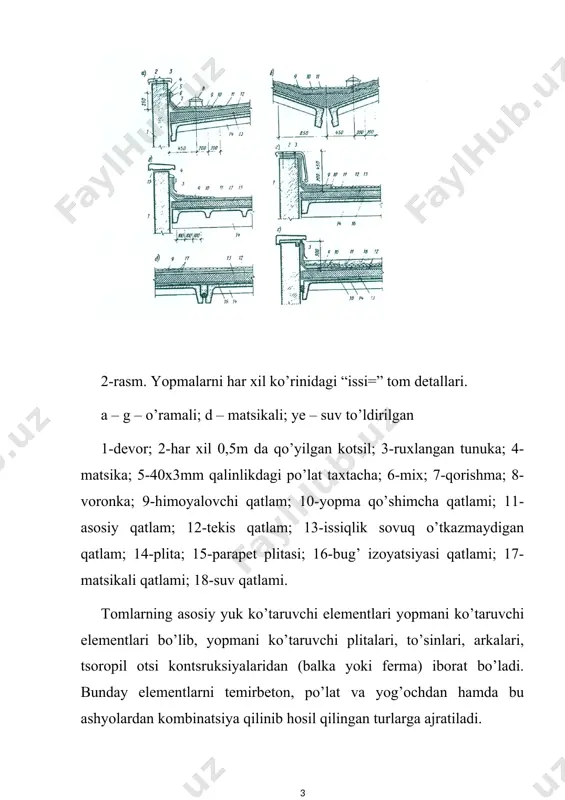

chordoqsiz bo’lib, u yuk ko’taruvchi va qoplovchi tuzilmalardan iborat. yopma yuk ko’taruvchi qismi ferma, to’sin, rama shaklida bo’lib qoplovchi qismida materialiga mos kerakli qiya hosil qiladi. yopmaning qoplovchi qismi xonalarni tashqi muhit ta’siridan saqlash bilan birga yuk ko’taruvchi qismi bilan binoning mustahkamligini oshiradi. sanoat binolarida asosan tekis tomli yopmalar qo’yiladi, shuning uchun ulardan foydalanish qulay. yopma turlari va ularga qo’yiladigan talablar. yon tomondan ko’rinishiga qarab yopmalar bir, ikki va ko’p tomonga kiyaligi, tekis, shedasimon va qiyshiq; chiziqlilarga bo’linadi. bir tomonga qiyali yopma asosan oralig’i 9-12 m bo’lgan binolarda ishlatiladi. ikki tomonga qiyali har qanday enli bo’lgan oraliqda, ayrim hollarda qo’p oraliqli binolarda ham ishlatiladi. kamchiligi, o’rta oraliqlarda tomi balandligi yuqori va rulon gilamining xizmat qilish muhlati kamroq bo’ladi. ko’p qiyali yopmalar (asosan ikki qiyali) enli ko’p oraliqli binolarda qo’llaniladi. oqova suvlar bino ichidagi quvurlardan tushib ketadi. tekis yopmalar qiyaligi juda oz miqdorda yoki qiyali bo’lmaydi. kamchiligi yomg’ir va qorlarni tomda …

4 / 19

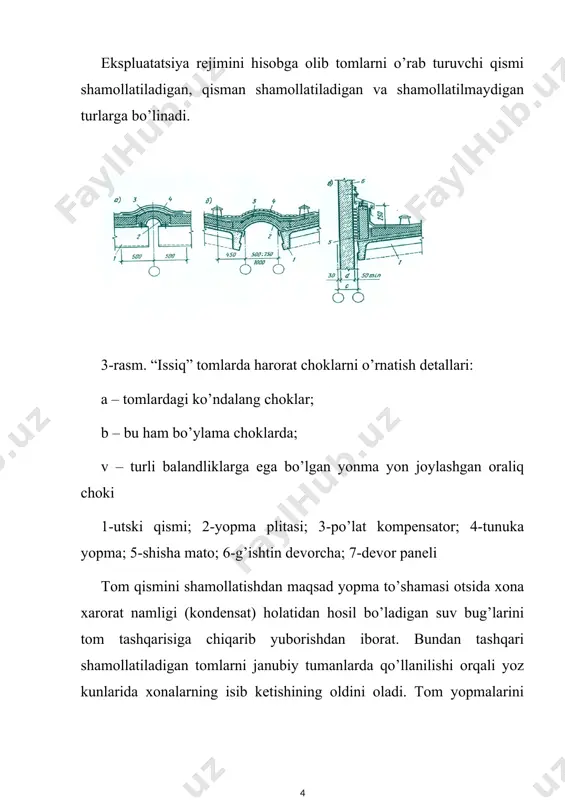

riga tushadigan yukni harakteri va kattaligi, tsex ichidagi ko’tarish jihozlarini turi, hamda tomni turiga qarab olinadi. bundan tashqari qurilish tumani, yopma tagiga joylashtiriladigan tarmoqlar va ishlab chiqarishdan ajralib chiqayotgan zaharli moddalarga bog’liq. yopmalarni yuk ko’taruvchi qismi asosan stropil tuzilmalaridir. agar ustunlar qadami stropil tuzulmalar qadamidan oshsa, stropila tagi tuzilmalari qo’llaniladi. stropila tagi tuzilmalari ustunlarga (bo’ylama yo’nalishda) qo’yiladi va ularga stropila tuzilmasi tayanadi. yopmalar yuk ko’taruvchi tuzilmalari temirbeton, metall, yog’och va aralash (metall: yog’och, temir: temirbeton) bo’lishi mumkin. aralash yuk ko’taruvchi tuzilmalar keng qo’llaniladi, chunki uni siqilishga ishlaydigan elementlari temirbeton yoki yog’och materiallardan, cho’zilishiga ishlaydiganlari metalldan qilinadi. temirbeton stropil va stropil tagi to’sin va fermalar 26 rasmda ko’rsatalgan. rasm 6. yopmalarning temirbeton to’sinlari a,g—tekis va bir qiyali yopmalar uchun qo’shtavr kesimli stropil to’sini, b—shuni o’zi ikki va ko’p qiyali yopmalar uchun, v—qiya yopmalar uchun teshikli stropila to’sini, d—stropila osti to’sini, ye,j—stropila to’sinlarini ustunlarga mahkamlanishi, z—stropila to’sinlarini stroiila osti to’sinlariga tayanishi: 1—ustun, …

5 / 19

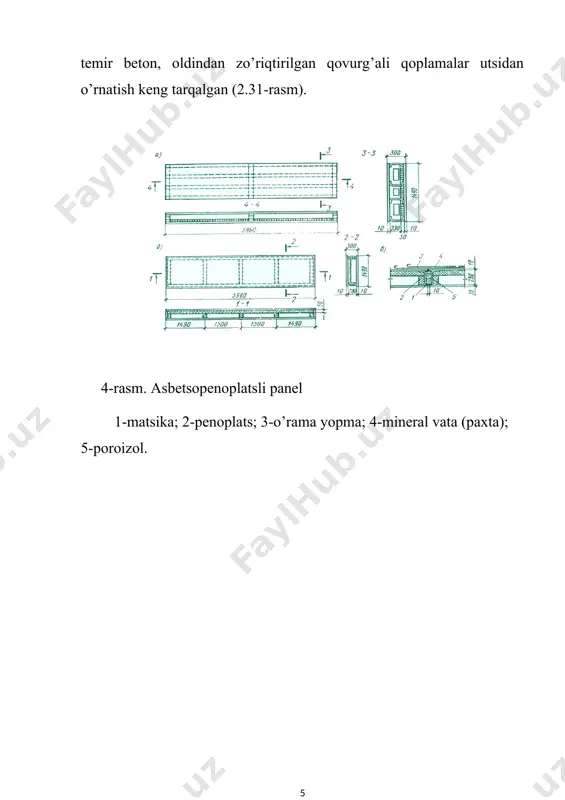

lash oddiy, tepadan tarmoqlar o’tishini osonlashtiradi, lekin unga kesimi tavrli va qo’sh tavrli bo’lgan to’sinlarga nisbatan ko’p beton sarf bo’ladi. to’sinlarni tayyorlash uchun markasi 200-500 li beton va oldindan zo’riqtirilgan armatura ishlatiladi. to’sinlarni yuqori belbog’ida yopma panellarni, progonlarni mahkamlash uchun, pastki belbog’ida osma transportlar yo’lini mahkamlash uchun, tayanch qismida to’sinni ustunga mahkamlash uchun zakladnoy elementlar va metall listlar qo’yiladi. stropila to’sinlari ustunlarga ankerlar yordamida mahkamlanadi. stropila tagi to’sinlarini qo’llash, agar yopmalarda stropila to’sini tuzilmalari qadami 6 m, ustunlar qadami 12 m bo’lganda tavsiya etiladi. stropila tagi to’sinlari kesim tokchasi pastki qismi trapetsiya va tavr ko’rinishida bo’ladi. uzunligi 12 m, oraliqda balandligi 1500 mm, tayanchda 600 mm, tokcha eni 700 mm olinadi. stropila tagi to’sinini ustunga payvandlash orqali mahkamlanadi. stropila fermalari quyidagicha bo’lishi mumkin: segmentli, arkasimon, havonsiz, parallel poyasli va uchburchak fermalar to’sinlarga nisbatan yaxshi texnik-iqtisodiy ko’rsagichlarga ega, ular 18,24 va 30 m (ayrim vag’qtlarda 12 va 36 m) oraligqlarda qo’llaniladi. …
