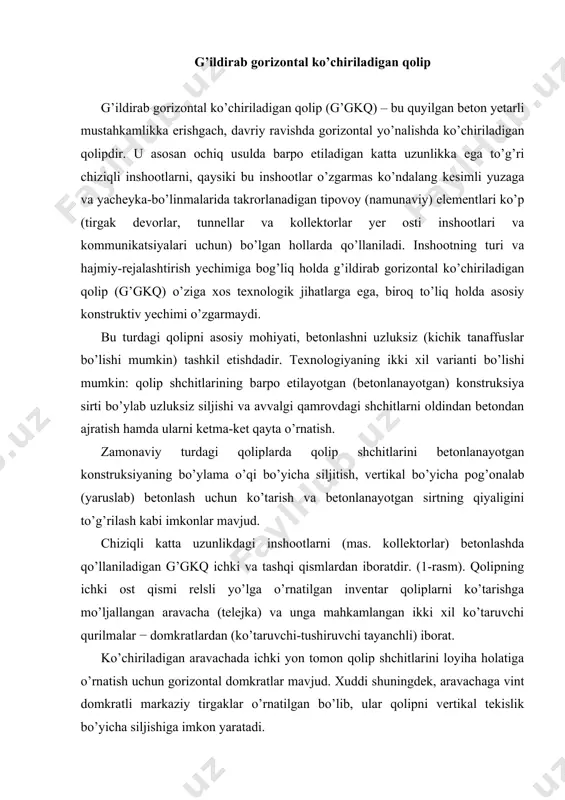

1684652703.doc binolarni gorizontal ko’chiriladigan qoliplarda barpo etish reja: 1. g’ildirab gorizontal ko’chiriladigan qolip 2. hajmiy-qayta o’rnatiladigan qolip 3. tunnel qolip 4. “noe” firmasining ko’p maqsadli hajmiy qolipi 5. “utinor” firmasining tunnel qolipi g’ildirab gorizontal ko’chiriladigan qolip g’ildirab gorizontal ko’chiriladigan qolip (g’gkq) – bu quyilgan beton yetarli mustahkamlikka erishgach, davriy ravishda gorizontal yo’nalishda ko’chiriladigan qolipdir. u asosan ochiq usulda barpo etiladigan katta uzunlikka ega to’g’ri chiziqli inshootlarni, qaysiki bu inshootlar o’zgarmas ko’ndalang kesimli yuzaga va yacheyka-bo’linmalarida takrorlanadigan tipovoy (namunaviy) elementlari ko’p (tirgak devorlar, tunnellar va kollektorlar yer osti inshootlari va kommunikatsiyalari uchun) bo’lgan hollarda qo’llaniladi. inshootning turi va hajmiy-rejalashtirish yechimiga bog’liq holda g’ildirab gorizontal ko’chiriladigan qolip (g’gkq) o’ziga xos texnologik jihatlarga ega, biroq to’liq holda asosiy konstruktiv yechimi o’zgarmaydi. bu turdagi qolipni asosiy mohiyati, betonlashni uzluksiz (kichik tanaffuslar bo’lishi mumkin) tashkil etishdadir. texnologiyaning ikki xil varianti bo’lishi mumkin: qolip shchitlarining barpo etilayotgan (betonlanayotgan) konstruksiya sirti bo’ylab uzluksiz siljishi va avvalgi qamrovdagi …

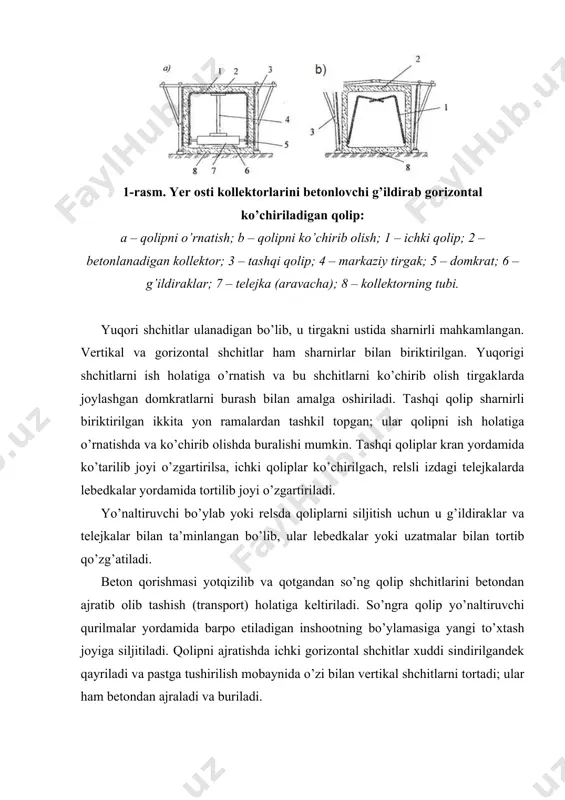

’taruvchi-tushiruvchi tayanchli) iborat. ko’chiriladigan aravachada ichki yon tomon qolip shchitlarini loyiha holatiga o’rnatish uchun gorizontal domkratlar mavjud. xuddi shuningdek, aravachaga vint domkratli markaziy tirgaklar o’rnatilgan bo’lib, ular qolipni vertikal tekislik bo’yicha siljishiga imkon yaratadi. 1-rasm. yer osti kollektorlarini betonlovchi g’ildirab gorizontal ko’chiriladigan qolip: a – qolipni o’rnatish; b – qolipni ko’chirib olish; 1 – ichki qolip; 2 – betonlanadigan kollektor; 3 – tashqi qolip; 4 – markaziy tirgak; 5 – domkrat; 6 – g’ildiraklar; 7 – telejka (aravacha); 8 – kollektorning tubi. yuqori shchitlar ulanadigan bo’lib, u tirgakni ustida sharnirli mahkamlangan. vertikal va gorizontal shchitlar ham sharnirlar bilan biriktirilgan. yuqorigi shchitlarni ish holatiga o’rnatish va bu shchitlarni ko’chirib olish tirgaklarda joylashgan domkratlarni burash bilan amalga oshiriladi. tashqi qolip sharnirli biriktirilgan ikkita yon ramalardan tashkil topgan; ular qolipni ish holatiga o’rnatishda va ko’chirib olishda buralishi mumkin. tashqi qoliplar kran yordamida ko’tarilib joyi o’zgartirilsa, ichki qoliplar ko’chirilgach, relsli izdagi telejkalarda lebedkalar yordamida …

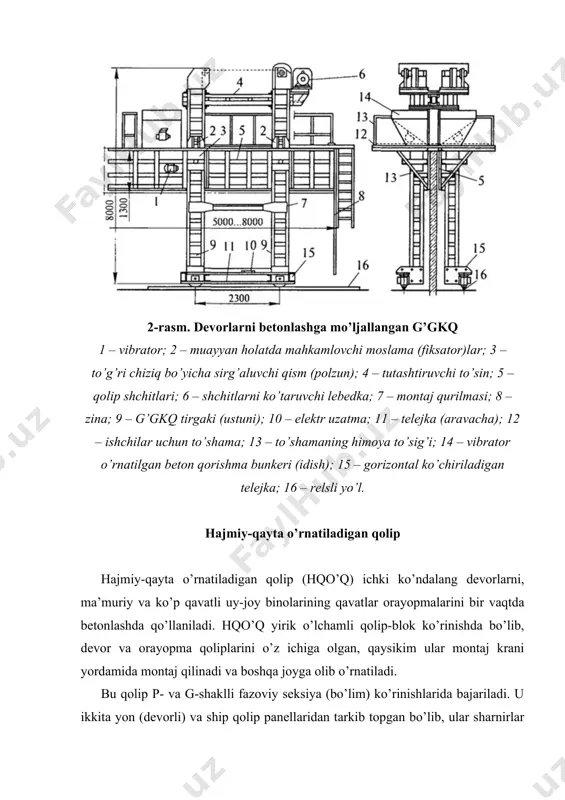

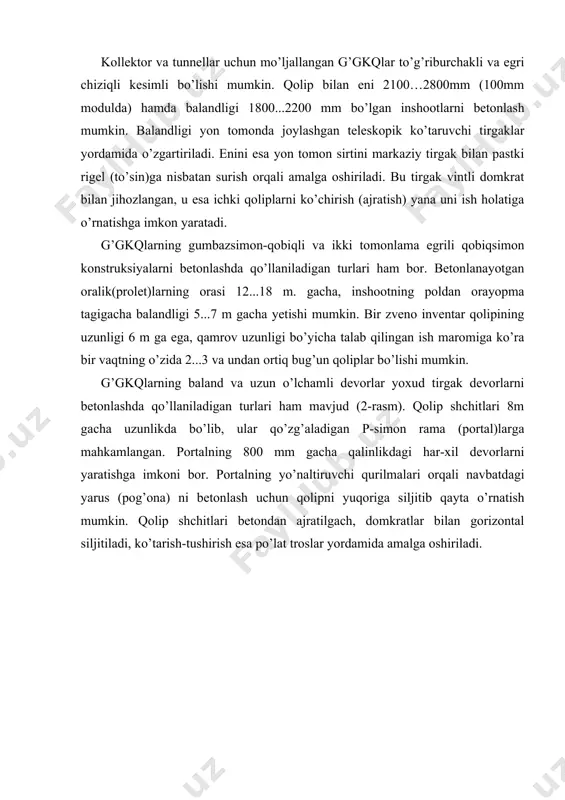

100mm modulda) hamda balandligi 1800...2200 mm bo’lgan inshootlarni betonlash mumkin. balandligi yon tomonda joylashgan teleskopik ko’taruvchi tirgaklar yordamida o’zgartiriladi. enini esa yon tomon sirtini markaziy tirgak bilan pastki rigel (to’sin)ga nisbatan surish orqali amalga oshiriladi. bu tirgak vintli domkrat bilan jihozlangan, u esa ichki qoliplarni ko’chirish (ajratish) yana uni ish holatiga o’rnatishga imkon yaratadi. g’gkqlarning gumbazsimon-qobiqli va ikki tomonlama egrili qobiqsimon konstruksiyalarni betonlashda qo’llaniladigan turlari ham bor. betonlanayotgan oralik(prolet)larning orasi 12...18 m. gacha, inshootning poldan orayopma tagigacha balandligi 5...7 m gacha yetishi mumkin. bir zveno inventar qolipining uzunligi 6 m ga ega, qamrov uzunligi bo’yicha talab qilingan ish maromiga ko’ra bir vaqtning o’zida 2...3 va undan ortiq bug’un qoliplar bo’lishi mumkin. g’gkqlarning baland va uzun o’lchamli devorlar yoxud tirgak devorlarni betonlashda qo’llaniladigan turlari ham mavjud (2-rasm). qolip shchitlari 8m gacha uzunlikda bo’lib, ular qo’zg’aladigan p-simon rama (portal)larga mahkamlangan. portalning 800 mm gacha qalinlikdagi har-xil devorlarni yaratishga imkoni bor. portalning yo’naltiruvchi …

ko’chiriladigan telejka; 16 – relsli yo’l. hajmiy-qayta o’rnatiladigan qolip hajmiy-qayta o’rnatiladigan qolip (hqo’q) ichki ko’ndalang devorlarni, ma’muriy va ko’p qavatli uy-joy binolarining qavatlar orayopmalarini bir vaqtda betonlashda qo’llaniladi. hqo’q yirik o’lchamli qolip-blok ko’rinishda bo’lib, devor va orayopma qoliplarini o’z ichiga olgan, qaysikim ular montaj krani yordamida montaj qilinadi va boshqa joyga olib o’rnatiladi. bu qolip p- va g-shaklli fazoviy seksiya (bo’lim) ko’rinishlarida bajariladi. u ikkita yon (devorli) va ship qolip panellaridan tarkib topgan bo’lib, ular sharnirlar bilan o’zaro birikkan tutib turuvchi qurilmalar va loyiha holatida mahkamlovchi va ajratuvchi moslamalardan iborat. seksiyalar birlashtirilishi natijasida xonadon yoki binoning butun eniga moslangan “tunnel” qolip hosil bo’ladi. qoliplar seksiyasining eni o’zgaruvchan bo’lib, u devorning qabul qilingan qadami va har-xil uzunligiga bog’liq. p- va g-simon qolip seksiyalari avval betonlangan qavat orayopmalariga o’rnatiladi, to’g’rilanadi va o’zaro bo’ylama va ko’ndalang yo’nalishlarda mahkamlanadi. qolipning umumiy konstruktiv belgilari: · loyiha holatiga to’g’rilash va o’rnatish uchun mexanik domkratlar tizimining mavjudligi; …

seksiyalarini shvellerlardan bo’lgan yo’lga o’rnatiladi, qaysikim, binoning konstruktiv yechimiga ko’ra uni bo’yiga yoki eniga siljitish mumkin. yo’llar betonlanayotgan devorning bo’ylama yo’nalishida yotqiziladi. yon tomon panellari yaxlit devorning ichki qolipi, tepadagisi esa orayopma qolipi sifatida xizmat qiladi. yig’ilgan qolip seksiyasi kran bilan loyiha holatiga o’rnatiladi. ish holatiga o’rnatish (va qolipni ajratish uchun) seksiyaning tag qismi to’rtta g’ildirak (sharli tayanchli) lar bilan jihozlangan bo’lib, orayopma bo’ylab siljishi uchun xizmat qilsa va to’rtta (har tomoniga ikkitadan) vintli domkratlar tayanchdan yuqorida joylashgan bo’lib, ular yordamida seksiyalarni ish holatiga o’rnatish uchun ko’tarish hamda qolipni ajratishda tushirish uchun xizmat qiladi. avvalgi qavatni betonlashda bir vaqtda yoki biroz vaqt farqi bilan keyingi qavat devorining sokol qismi 30...40 sm li armatura chiqiqlari bilan devorning armatura karkaslari bilan tutashtirish uchun 15…20 sm balandlikda betonlanadi. sokol qismdan qolip ajratib olingach, ularning planda joylashishi va qalinligi, orayopmani otmetkasi (sathi) nazorat qilinib, devor o’qlarining mosligi puxta tekshirilib, devor qolip shchitlarining o’rnatilish o’rni …
