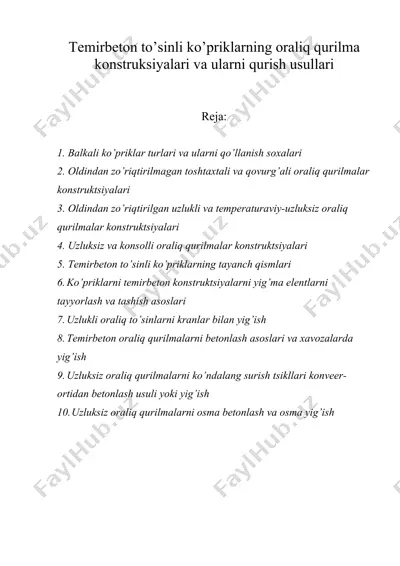

1666994302.docx temirbeton to’sinli ko’priklarning oraliq qurilma konstruksiyalari va ularni qurish usullari reja: 1. balkali ko’priklar turlari va ularni qo’llanish soxalari 2. oldindan zo’riqtirilmagan toshtaxtali va qovurg’ali oraliq qurilmalar konstruktsiyalari 3. oldindan zo’riqtirilgan uzlukli va temperaturaviy-uzluksiz oraliq qurilmalar konstruktsiyalari 4. uzluksiz va konsolli oraliq qurilmalar konstruktsiyalari 5. temirbeton to’sinli ko’priklarning tayanch qismlari 6. ko’priklarni temirbeton konstruktsiyalarni yig’ma elentlarni tayyorlash va tashish asoslari 7. uzlukli oraliq to’sinlarni kranlar bilan yig’ish 8. temirbeton oraliq qurilmalarni betonlash asoslari va xavozalarda yig’ish 9. uzluksiz oraliq qurilmalarni ko’ndalang surish tsikllari konveer-ortidan betonlash usuli yoki yig’ish 10. uzluksiz oraliq qurilmalarni osma betonlash va osma yig’ish 1 to’sinli ko’priklar turlari va ularni qo’llanilish sohalari. ko’priklar klassifikatsiyasidaqabul qilingan temirbeton to’sinli oraliq qurilmalar, statik sxemasiga ko’ra, oraliq qurilmaning ko’ndalang kesimiga ko’ra, armaturalash turiga va ishlab chiqarilishiga ko’ra farq qiladi. temirbeton to’sinli oraliq qurilmalar statik sxemasiga ko’ra quyidagicha farqlanadi. · uzlukli; · temperaturaviy-uzluksiz; · uzluksiz · konsolli uzlukli oraliq qurilmalar bir-biridan …

mi qo’zg’almas, qolganlari qo’zg’aluvchan. uzluksiz oraliq qurilmalar ekspluatatsiya qilish nuqtai nazaridan sermazmun; ularda faqat bittaga deformatsiya bo’lishi mumkin. har bir tayanchda bitta tayanch qismi bo’lib, ulardan bittasi qo’zg’almas bo’ladi. konsolli oraliq qurilmalar vaqtinchalik yukalr tasirida ishlash tavsifiga ko’ra bir-xil sxemali oraliqlarda uzluksiz oraliq qurilmalarga o’xshash bo’ladi. ularni ilgari oraliq tayanchlarni qo’kishlarini bartaraf etish maqsadida qo’llanilgan. tayanchlarni zamonaviy konstruksiyalari ularni cho’kishini inkor qiladi, shuning uchun konsolli oraliq qurilmalarni osilgan qismini qiyinchilik tug’dirganligi uchun ular qo’llanish to’xtatildi. 1.rasm to’sinli temirbeton oraliq qurilmalar ko’ndalang kesm turlari: a- toshtaxtali; b- qovirg’ali; v- toshtaxtali-qovurg’ali; g- korobkasimon to’sinli temirbeton oraliq qurilmalar ko’ndalang kesimining turiga ko’ra quyidagicha bo’linadi: · toshtaxtali 3....6m dan 12....18m gacha oraliqda (1.a rasm) · qovurg’ali 18...42m oraliqda (1.b rasm) · qovurg’ali-toshtaxtali 27....63m (1.v rasm) · korobkasimon 63m dan katta oraliqda (1.2 rasm) armaturalash usullari bo’yicha quyidagilarga bo’linadi: · zo’riqtirilgan armaturali · oldindan zo’riqtirilgan armaturali to’sinli temirbeton qurilmalar qurilishi bo’yicha quyidagilarga bo’linadi: · yaxlit …

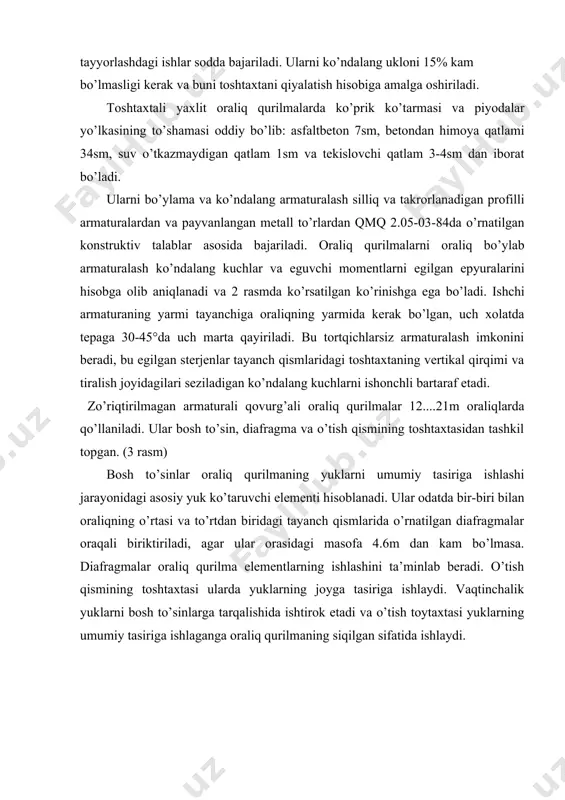

larni ko’ndalang ukloni 15% kam bo’lmasligi kerak va buni toshtaxtani qiyalatish hisobiga amalga oshiriladi. toshtaxtali yaxlit oraliq qurilmalarda ko’prik ko’tarmasi va piyodalar yo’lkasining to’shamasi oddiy bo’lib: asfaltbeton 7sm, betondan himoya qatlami 34sm, suv o’tkazmaydigan qatlam 1sm va tekislovchi qatlam 3-4sm dan iborat bo’ladi. ularni bo’ylama va ko’ndalang armaturalash silliq va takrorlanadigan profilli armaturalardan va payvanlangan metall to’rlardan qmq 2.05-03-84da o’rnatilgan konstruktiv talablar asosida bajariladi. oraliq qurilmalarni oraliq bo’ylab armaturalash ko’ndalang kuchlar va eguvchi momentlarni egilgan epyuralarini hisobga olib aniqlanadi va 2 rasmda ko’rsatilgan ko’rinishga ega bo’ladi. ishchi armaturaning yarmi tayanchiga oraliqning yarmida kerak bo’lgan, uch xolatda tepaga 30-45°da uch marta qayiriladi. bu tortqichlarsiz armaturalash imkonini beradi, bu egilgan sterjenlar tayanch qismlaridagi toshtaxtaning vertikal qirqimi va tiralish joyidagilari seziladigan ko’ndalang kuchlarni ishonchli bartaraf etadi. zo’riqtirilmagan armaturali qovurg’ali oraliq qurilmalar 12....21m oraliqlarda qo’llaniladi. ular bosh to’sin, diafragma va o’tish qismining toshtaxtasidan tashkil topgan. (3 rasm) bosh to’sinlar oraliq qurilmaning yuklarni umumiy tasiriga …

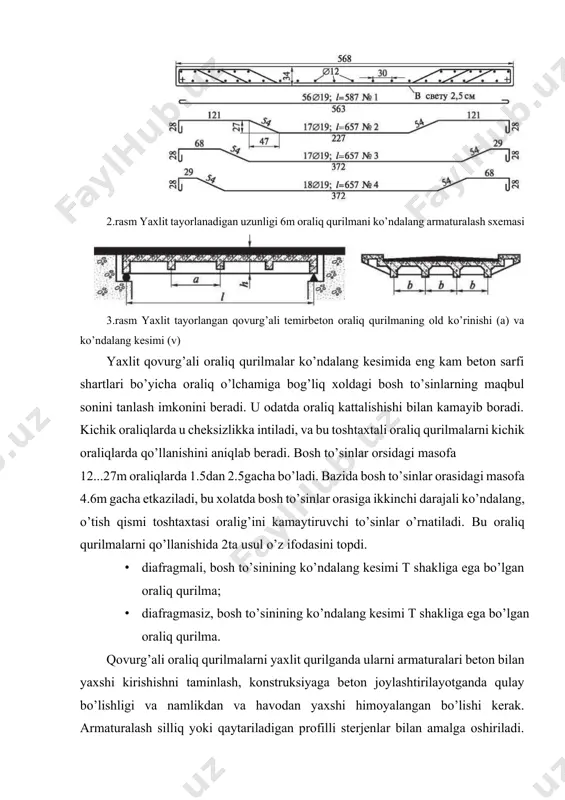

aliq qurilmaning old ko’rinishi (a) va ko’ndalang kesimi (v) yaxlit qovurg’ali oraliq qurilmalar ko’ndalang kesimida eng kam beton sarfi shartlari bo’yicha oraliq o’lchamiga bog’liq xoldagi bosh to’sinlarning maqbul sonini tanlash imkonini beradi. u odatda oraliq kattalishishi bilan kamayib boradi. kichik oraliqlarda u cheksizlikka intiladi, va bu toshtaxtali oraliq qurilmalarni kichik oraliqlarda qo’llanishini aniqlab beradi. bosh to’sinlar orsidagi masofa 12...27m oraliqlarda 1.5dan 2.5gacha bo’ladi. bazida bosh to’sinlar orasidagi masofa 4.6m gacha etkaziladi, bu xolatda bosh to’sinlar orasiga ikkinchi darajali ko’ndalang, o’tish qismi toshtaxtasi oralig’ini kamaytiruvchi to’sinlar o’rnatiladi. bu oraliq qurilmalarni qo’llanishida 2ta usul o’z ifodasini topdi. · diafragmali, bosh to’sinining ko’ndalang kesimi t shakliga ega bo’lgan oraliq qurilma; · diafragmasiz, bosh to’sinining ko’ndalang kesimi t shakliga ega bo’lgan oraliq qurilma. qovurg’ali oraliq qurilmalarni yaxlit qurilganda ularni armaturalari beton bilan yaxshi kirishishni taminlash, konstruksiyaga beton joylashtirilayotganda qulay bo’lishligi va namlikdan va havodan yaxshi himoyalangan bo’lishi kerak. armaturalash silliq yoki qaytariladigan profilli sterjenlar …

sterjenlarni kontakt payvandlash orqali birlashtirib tayyor xolda konstruksiyaga qo’yiladi. setka konstruksiyaga qo’yilganda bir-biriga sterjenlarning 30% barobarida ustmaust qo’yiladi va bu 25sm dan kam bo’lmasligi kerak. 4.rasm armaturalarning aloxida sterjenlari (a), armaturali panjara (b) va sterjenlarni birlashtirish usullari (v,g) o’tish qismining plitasi uni ushlab turadigan bosh to’sin va ko’ndalang diafragmalar ichiga kirgizib elastic maxkamlangan. diafragmasi yaxlit va yig’ma oraliq qurilmalarning o’tish qismi oralig’ining yarmida musbat eguvchi momentlar, tayanchlarda esa manfiy eguvchi momentlar vujudga keladi. shuning uchun plita tayanchlarida armaturaning uning tepa qismiga, o’rtasida pasti qismiga joylashtiriladi (5 rasm). plitaning ishchi armatura sterjenlarini qmq 2.05.03-84 himoya qatlami qalinligi talablari hisobga olgan xolda joylashtiriladi. bundan tashqari armaturaning eng kichik diametrlari va ular orasidagi masofaga qo’yilgan talablar qmq 2.05.03-84 talablari asosida bajariladi. manfiy eguvchi moment tasiri bo’lgan joylarda ishchi armatura plitaning yuqori qismida 1/4....1/6 plita oralig’iga nisbatan pastki ishchi 5.rasm oraliq qurilmaning bosh to’sini va o’tish qismi toshtaxtasida zo’riqtirilmagan armaturalarning joylashishi: armatura tayanchlariga etkazilib …
