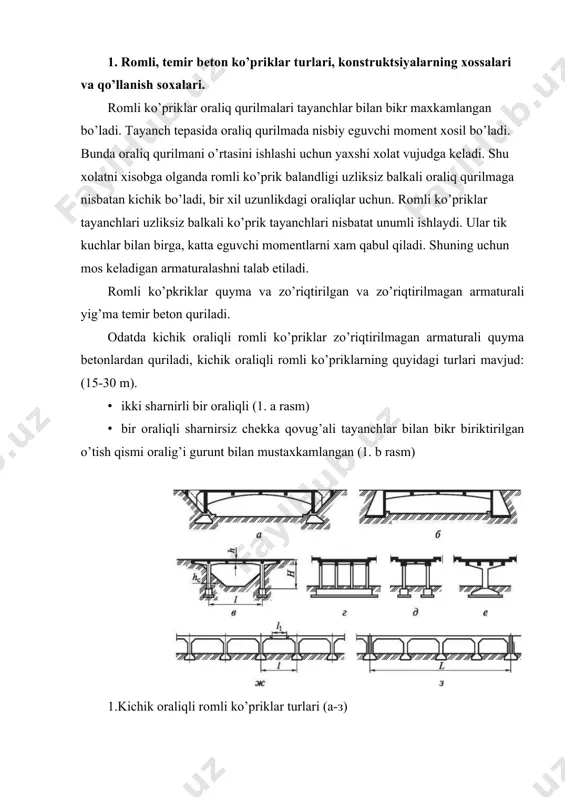

1666994284.docx romli, arkali va vantli temir beton ko’priklar reja: 1. romli, temir beton ko’priklar turlari, konstruktsiyalarning xossalari va qo’llanish soxalari. 2 arkali temir beton ko’priklarni turlari, kostruktiv asoslari va ularning qo’llanilishi. 3. vantli ko’priklarni turlari, ularning qo’llanish soxalari va konstrutsiyalari asosiy xossalari. 1. romli, temir beton ko’priklar turlari, konstruktsiyalarning xossalari va qo’llanish soxalari. romli ko’priklar oraliq qurilmalari tayanchlar bilan bikr maxkamlangan bo’ladi. tayanch tepasida oraliq qurilmada nisbiy eguvchi moment xosil bo’ladi. bunda oraliq qurilmani o’rtasini ishlashi uchun yaxshi xolat vujudga keladi. shu xolatni xisobga olganda romli ko’prik balandligi uzliksiz balkali oraliq qurilmaga nisbatan kichik bo’ladi, bir xil uzunlikdagi oraliqlar uchun. romli ko’priklar tayanchlari uzliksiz balkali ko’prik tayanchlari nisbatat unumli ishlaydi. ular tik kuchlar bilan birga, katta eguvchi momentlarni xam qabul qiladi. shuning uchun mos keladigan armaturalashni talab etiladi. romli ko’pkriklar quyma va zo’riqtirilgan va zo’riqtirilmagan armaturali yig’ma temir beton quriladi. odatda kichik oraliqli romli ko’priklar zo’riqtirilmagan armaturali quyma betonlardan quriladi, …

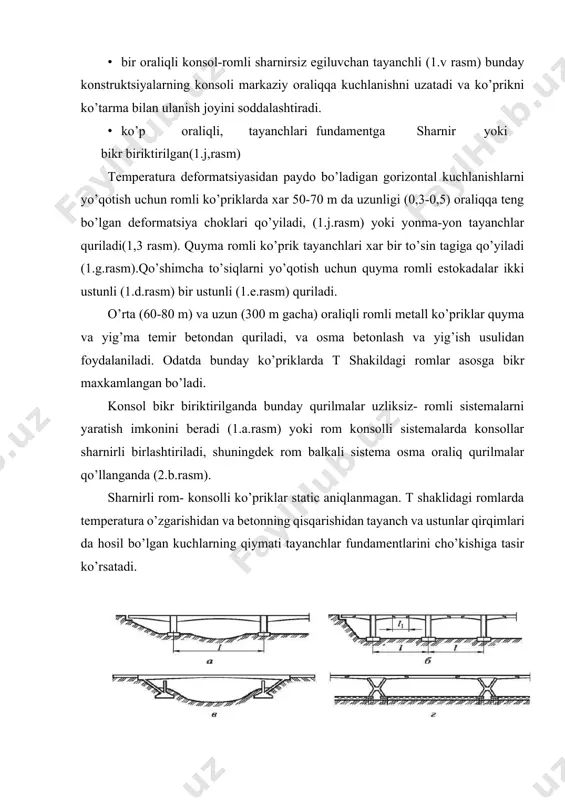

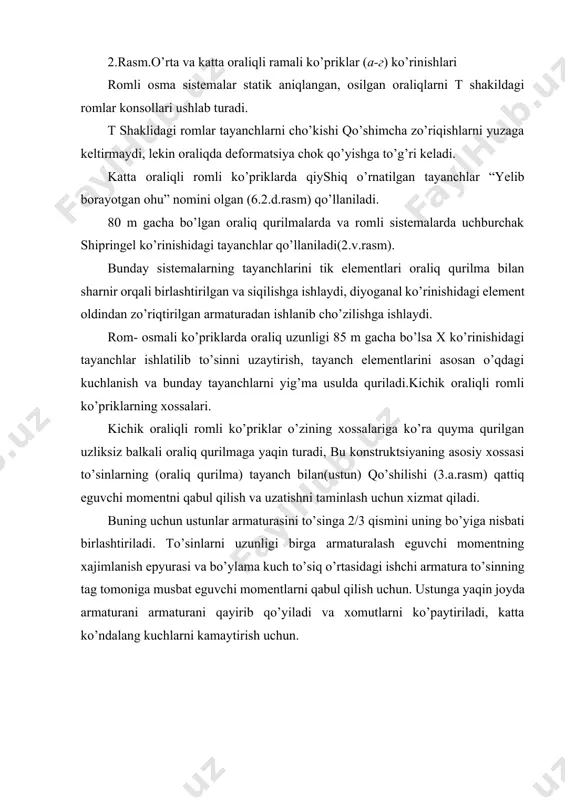

g bo’lgan deformatsiya choklari qo’yiladi, (1.j.rasm) yoki yonma-yon tayanchlar quriladi(1,3 rasm). quyma romli ko’prik tayanchlari xar bir to’sin tagiga qo’yiladi (1.g.rasm).qo’shimcha to’siqlarni yo’qotish uchun quyma romli estokadalar ikki ustunli (1.d.rasm) bir ustunli (1.e.rasm) quriladi. o’rta (60-80 m) va uzun (300 m gacha) oraliqli romli metall ko’priklar quyma va yig’ma temir betondan quriladi, va osma betonlash va yig’ish usulidan foydalaniladi. odatda bunday ko’priklarda t shakildagi romlar asosga bikr maxkamlangan bo’ladi. konsol bikr biriktirilganda bunday qurilmalar uzliksiz- romli sistemalarni yaratish imkonini beradi (1.a.rasm) yoki rom konsolli sistemalarda konsollar sharnirli birlashtiriladi, shuningdek rom balkali sistema osma oraliq qurilmalar qo’llanganda (2.b.rasm). sharnirli rom- konsolli ko’priklar static aniqlanmagan. t shaklidagi romlarda temperatura o’zgarishidan va betonning qisqarishidan tayanch va ustunlar qirqimlari da hosil bo’lgan kuchlarning qiymati tayanchlar fundamentlarini cho’kishiga tasir ko’rsatadi. 2.rasm.o’rta va katta oraliqli ramali ko’priklar (а-г) ko’rinishlari romli osma sistemalar statik aniqlangan, osilgan oraliqlarni t shakildagi romlar konsollari ushlab turadi. t shaklidagi romlar tayanchlarni …

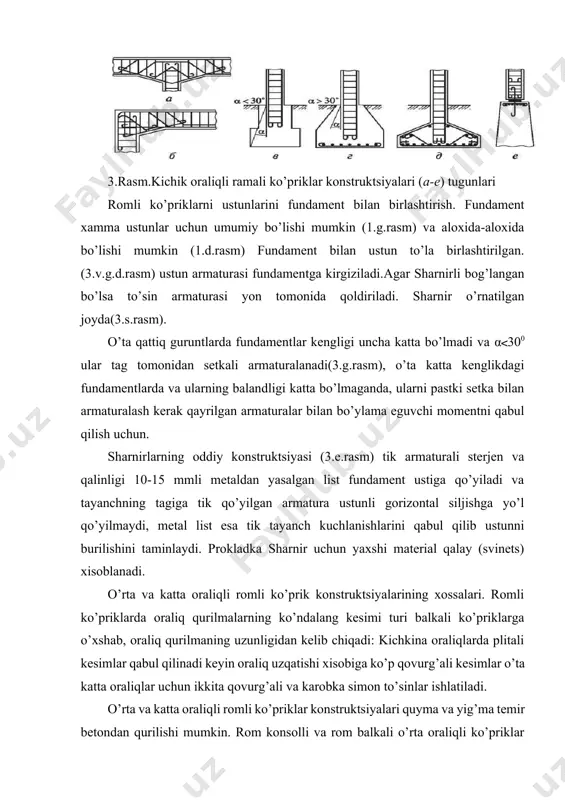

entlarini asosan o’qdagi kuchlanish va bunday tayanchlarni yig’ma usulda quriladi.kichik oraliqli romli ko’priklarning xossalari. kichik oraliqli romli ko’priklar o’zining xossalariga ko’ra quyma qurilgan uzliksiz balkali oraliq qurilmaga yaqin turadi, bu konstruktsiyaning asosiy xossasi to’sinlarning (oraliq qurilma) tayanch bilan(ustun) qo’shilishi (3.a.rasm) qattiq eguvchi momentni qabul qilish va uzatishni taminlash uchun xizmat qiladi. buning uchun ustunlar armaturasini to’singa 2/3 qismini uning bo’yiga nisbati birlashtiriladi. to’sinlarni uzunligi birga armaturalash eguvchi momentning xajimlanish epyurasi va bo’ylama kuch to’siq o’rtasidagi ishchi armatura to’sinning tag tomoniga musbat eguvchi momentlarni qabul qilish uchun. ustunga yaqin joyda armaturani armaturani qayirib qo’yiladi va xomutlarni ko’paytiriladi, katta ko’ndalang kuchlarni kamaytirish uchun. 3.rasm.kichik oraliqli ramali ko’priklar konstruktsiyalari (а-е) tugunlari romli ko’priklarni ustunlarini fundament bilan birlashtirish. fundament xamma ustunlar uchun umumiy bo’lishi mumkin (1.g.rasm) va aloxida-aloxida bo’lishi mumkin (1.d.rasm) fundament bilan ustun to’la birlashtirilgan. (3.v.g.d.rasm) ustun armaturasi fundamentga kirgiziladi.agar sharnirli bog’langan bo’lsa to’sin armaturasi yon tomonida qoldiriladi. sharnir o’rnatilgan joyda(3.s.rasm). o’ta qattiq …

dka sharnir uchun yaxshi material qalay (svinets) xisoblanadi. o’rta va katta oraliqli romli ko’prik konstruktsiyalarining xossalari. romli ko’priklarda oraliq qurilmalarning ko’ndalang kesimi turi balkali ko’priklarga o’xshab, oraliq qurilmaning uzunligidan kelib chiqadi: kichkina oraliqlarda plitali kesimlar qabul qilinadi keyin oraliq uzqatishi xisobiga ko’p qovurg’ali kesimlar o’ta katta oraliqlar uchun ikkita qovurg’ali va karobka simon to’sinlar ishlatiladi. o’rta va katta oraliqli romli ko’priklar konstruktsiyalari quyma va yig’ma temir betondan qurilishi mumkin. rom konsolli va rom balkali o’rta oraliqli ko’priklar to’sinlari aloxida 2 tavrli balkadan yig’ilgan bo’lishi mumkin, ko’ndalang yo’nalishda bir-biri bilan diafragmalar orqali bog’langan va quyma yurish qismiga ega bo’lgan. o’rta oraliqlar plitali qovurg’ali quymalar qo’llaniladi. katta oraliqli romli ko’priklar to’sinlari korobkasimon qirqimli bo’ladi. romli konsolli yig’ma to’sinlar va o’rta oraliqli rom osmali ko’priklar tayanchda tortilgan xolda tayorlanadi va to’g’ri va egri c hiziqli armaturadan setka tayorladi. ishlatilishi davrida ularning xolati kuchlangan xolatga to’g’ri keladi. (4.a.b.rasm) kichik oraliqlarda, agar rigelni zavodda yoki …

da konsollning butun uzunligi birga manfiy neguvchi moment paydo bo’ladi. romli uzliksiz ko’priklarda, oraliq qurilmaning o’rtasida eguvchi momentni qabul qilish uchun bikr egilmaydigan armaturani qo’yish talab etiladi, vaqtinchalik yuklarni yuzaga kelishi to’siqning ikkinchi yarmida sodir bo’ladi. katta oraliqli romli ko’priklarni to’sin va tayanchlarini biriktirish. katta oraliqli romli ko’priklarni tayanch qisimlarida, qisim og’irligi bir xil bo’lishi uchun betonlashni balandligi ko’paytirish uchun kalta oraliqli betonlash amalga oshiriladi. o’rta va uzun oraliqli romli ko’priklar tayanchlari xajmi katta xajimga ega bo’lishi kerak, bunday ko’priklarda t simon shakildagi romlar qo’llanilganda simetrik bo’lmagan vaqtinchalik kuchlar tasirida ularga kichik siquvchi kuchllar va eguvchi momentlar yuzaga keladi. 4.rasm. rigellarni armaturalash cxemasi (а-в) variantlari 1-ishchi armatura; 2-yig’uvchi armature б-б 5.rasm. rigellarni ustunlar bilan birlashish tugunlari tayanchlarni puxta va yoriqqa bardoshliligini kuchaytirishga kattiq egilmaydigan va egiladigan armaturalar ishlatiladi. quyma betonli tayanchlarda chetki qismlari tik regelga kiradigan armaturalar o’rnatiladi. armaturaning pastki qismini fundamentga maxkamlanadi yoki birmuncha yuqoriga. 9. 6.rasm. zamonaviy ramali …
