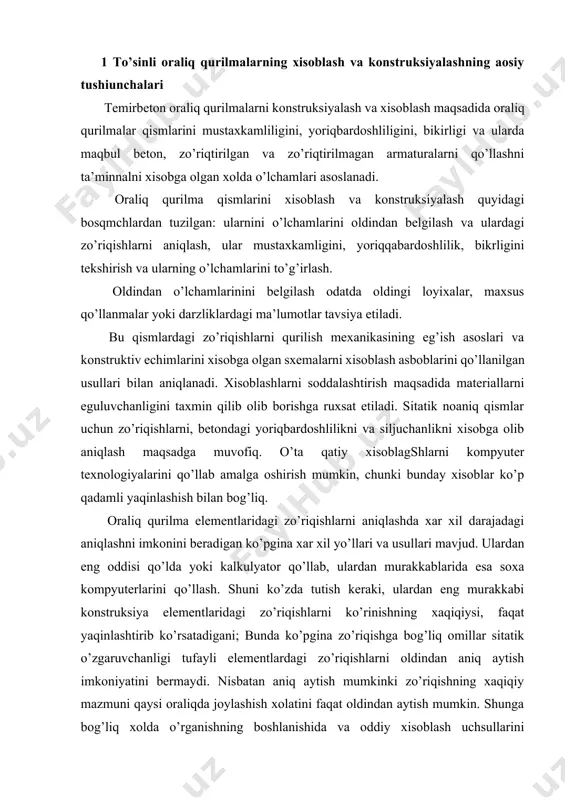

1666994313.docx to’sinli temirbeton ko’priklar oraliq qurilmalarini xisoblash asoslari to’sinli temirbeton ko’priklar oraliq qurilmalarini xisoblash asoslari reja: 1 to’sinli oraliq qurilmalarning xisoblash va konstruksiyalashning aosiy tushiunchalari 2.yurish qismi plitasidagi zo’riqishlarni aniqlash. 3. plitalarning mustaxkamlik, yoriqbardoshlilik va chidamlilikka xisoblash. 4. to’sinlardagi zuriqishlarni aniqlash 5. to’sinlarni tik qirqimlar uchun xisoblash 6. to’sinlarni qiya qirqimdagi mustaxkamlikka xisoblash 7. oraliq qurilma to’sinlarini yoriq bardoshlilikka xisoblash 8. to’sinli oraliq qurilmalardagi deformatsiyalarni aniqlash 1 to’sinli oraliq qurilmalarning xisoblash va konstruksiyalashning aosiy tushiunchalari temirbeton oraliq qurilmalarni konstruksiyalash va xisoblash maqsadida oraliq qurilmalar qismlarini mustaxkamliligini, yoriqbardoshliligini, bikirligi va ularda maqbul beton, zo’riqtirilgan va zo’riqtirilmagan armaturalarni qo’llashni ta’minnalni xisobga olgan xolda o’lchamlari asoslanadi. oraliq qurilma qismlarini xisoblash va konstruksiyalash quyidagi bosqmchlardan tuzilgan: ularnini o’lchamlarini oldindan belgilash va ulardagi zo’riqishlarni aniqlash, ular mustaxkamligini, yoriqqabardoshlilik, bikrligini tekshirish va ularning o’lchamlarini to’g’irlash. oldindan o’lchamlarinini belgilash odatda oldingi loyixalar, maxsus qo’llanmalar yoki darzliklardagi ma’lumotlar tavsiya etiladi. bu qismlardagi zo’riqishlarni qurilish mexanikasining eg’ish asoslari va …

2 / 36

og’liq. oraliq qurilma elementlaridagi zo’riqishlarni aniqlashda xar xil darajadagi aniqlashni imkonini beradigan ko’pgina xar xil yo’llari va usullari mavjud. ulardan eng oddisi qo’lda yoki kalkulyator qo’llab, ulardan murakkablarida esa soxa kompyuterlarini qo’llash. shuni ko’zda tutish keraki, ulardan eng murakkabi konstruksiya elementlaridagi zo’riqishlarni ko’rinishning xaqiqiysi, faqat yaqinlashtirib ko’rsatadigani; bunda ko’pgina zo’riqishga bog’liq omillar sitatik o’zgaruvchanligi tufayli elementlardagi zo’riqishlarni oldindan aniq aytish imkoniyatini bermaydi. nisbatan aniq aytish mumkinki zo’riqishning xaqiqiy mazmuni qaysi oraliqda joylashish xolatini faqat oldindan aytish mumkin. shunga bog’liq xolda o’rganishning boshlanishida va oddiy xisoblash uchsullarini o’zlashtirishda muxandisni maqsadga muvofiq qo’yish, bunda amaliy aniqlik uchun maqbul bo’lgan va elementlarni ishini sezadigan, xisob texnologiyasi va uning xar bir qadami fizik ma’nosini bilib zo’riqishni ko’p mexnat sarf qilmasdan aniqlash imkonini beradi. keyinchalik asosan xisoblashning shunday usullari keltiriladi. jiddiy usullari temirbeton ko’priklarni loyixalashni to’liq kurslarida va maxsus adabiyotlarda keltiriladi. ular bilan kerak bo’lganda amaliy ishlar jarayonida tanishish mumkin. loyixalash korxonalari jiddiy xisoblashlarni amalga …

3 / 36

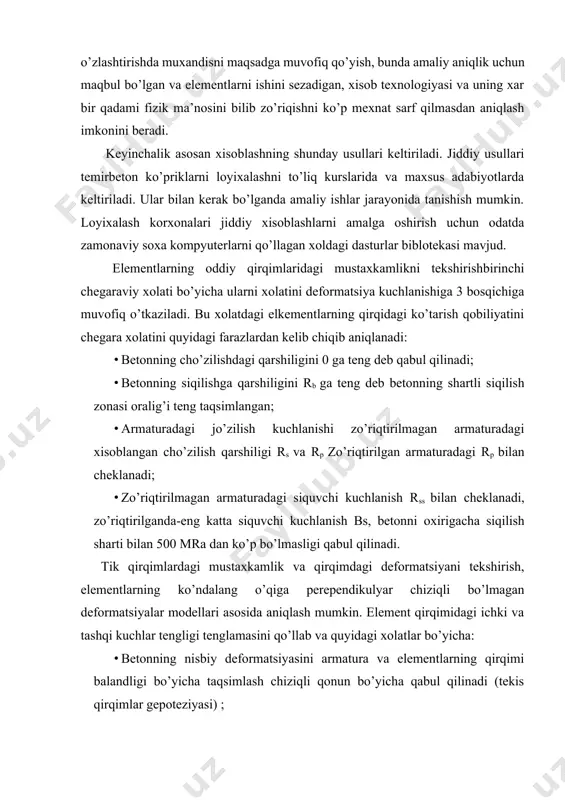

zilish qarshiligi rs va rp zo’riqtirilgan armaturadagi rp bilan cheklanadi; · zo’riqtirilmagan armaturadagi siquvchi kuchlanish rss bilan cheklanadi, zo’riqtirilganda-eng katta siquvchi kuchlanish bs, betonni oxirigacha siqilish sharti bilan 500 mra dan ko’p bo’lmasligi qabul qilinadi. tik qirqimlardagi mustaxkamlik va qirqimdagi deformatsiyani tekshirish, elementlarning ko’ndalang o’qiga perependikulyar chiziqli bo’lmagan deformatsiyalar modellari asosida aniqlash mumkin. element qirqimidagi ichki va tashqi kuchlar tengligi tenglamasini qo’llab va quyidagi xolatlar bo’yicha: · betonning nisbiy deformatsiyasini armatura va elementlarning qirqimi balandligi bo’yicha taqsimlash chiziqli qonun bo’yicha qabul qilinadi (tekis qirqimlar gepoteziyasi) ; · beton va armaturalarning nisbiy deformatsiyalari va o’qli kuchlanishlar orasidagi bog’lanish o’rnatilgan diogrammalar bo’yicha qabul qilinadi; · agar elementlarda yorilishga yo’l qo’yilmasa, betonning cho’zilgan qismi qarshiligini xisobga olish mumkin. bunday chiziqli bo’lmagan modellari vaziyatini amalga oshirish tik kesmlarni sonli integral kuchlanishlar tartibi yordamida amalga oshiriladi. elementlarni yoriqqa bardoshliligini xisoblashda yoriqlarni ochilishi va yopilishini xosil bo’lishini tekshirish ko’zda tutiladi. ular ikkinchi gurux chegara xolati uchun …

4 / 36

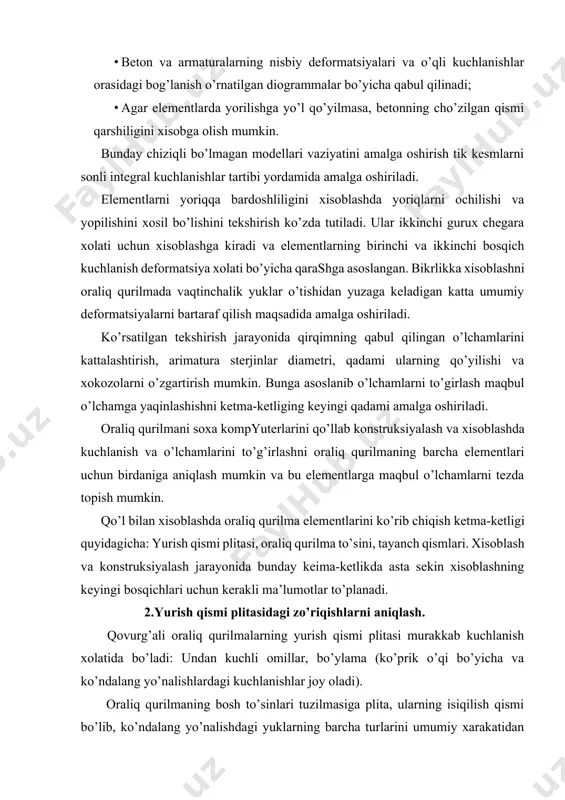

a kuchlanish va o’lchamlarini to’g’irlashni oraliq qurilmaning barcha elementlari uchun birdaniga aniqlash mumkin va bu elementlarga maqbul o’lchamlarni tezda topish mumkin. qo’l bilan xisoblashda oraliq qurilma elementlarini ko’rib chiqish ketma-ketligi quyidagicha: yurish qismi plitasi, oraliq qurilma to’sini, tayanch qismlari. xisoblash va konstruksiyalash jarayonida bunday keima-ketlikda asta sekin xisoblashning keyingi bosqichlari uchun kerakli ma’lumotlar to’planadi. 2.yurish qismi plitasidagi zo’riqishlarni aniqlash. qovurg’ali oraliq qurilmalarning yurish qismi plitasi murakkab kuchlanish xolatida bo’ladi: undan kuchli omillar, bo’ylama (ko’prik o’qi bo’yicha va ko’ndalang yo’nalishlardagi kuchlanishlar joy oladi). oraliq qurilmaning bosh to’sinlari tuzilmasiga plita, ularning isiqilish qismi bo’lib, ko’ndalang yo’nalishdagi yuklarning barcha turlarini umumiy xarakatidan siqilishga ishlaydi. bundan tashqari yurish qismi plitasi odatda bo’ylama yo’nalishda vaqtinchalik yuklarning joydagi ta’sirini qabul qilganda egilishga ishlaydi. diofragmasiz oraliq qurilmalarda u bosh to’sinlar orasidagi vaqtinchalik yuklarni taqsimlash uchun ko’ndalang yo’nalishda ishlaganda qo’shimcha egiladi. plitani ko’ndalang yo’nalishda egilishi unga ko’ndalang yo’nalishda ishchi armatura qo’yish kerakligini anglatadi. pilitani bo’ylama yo’nalishda ishlashi ishchi …

5 / 36

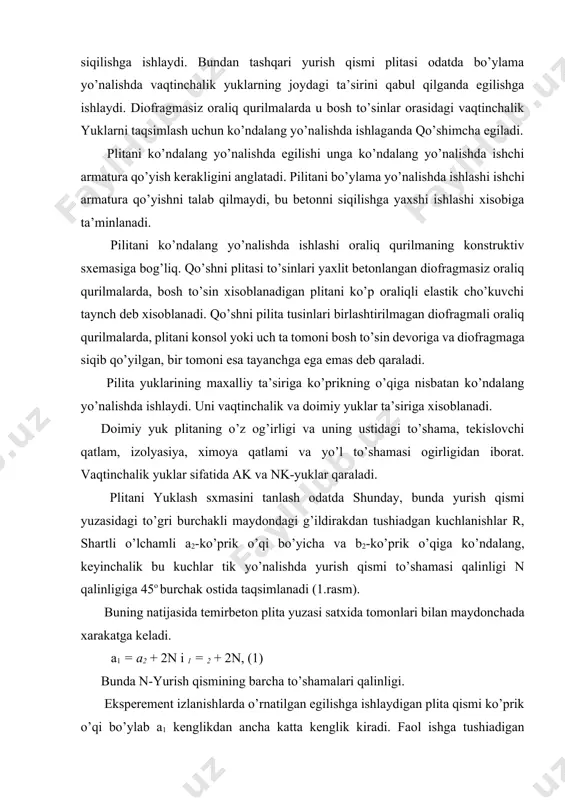

atan ko’ndalang yo’nalishda ishlaydi. uni vaqtinchalik va doimiy yuklar ta’siriga xisoblanadi. doimiy yuk plitaning o’z og’irligi va uning ustidagi to’shama, tekislovchi qatlam, izolyasiya, ximoya qatlami va yo’l to’shamasi ogirligidan iborat. vaqtinchalik yuklar sifatida ak va nk-yuklar qaraladi. plitani yuklash sxmasini tanlash odatda shunday, bunda yurish qismi yuzasidagi to’gri burchakli maydondagi g’ildirakdan tushiadgan kuchlanishlar r, shartli o’lchamli a2-ko’prik o’qi bo’yicha va b2-ko’prik o’qiga ko’ndalang, keyinchalik bu kuchlar tik yo’nalishda yurish qismi to’shamasi qalinligi n qalinligiga 45o burchak ostida taqsimlanadi (1.rasm). buning natijasida temirbeton plita yuzasi satxida tomonlari bilan maydonchada xarakatga keladi. a1 = a2 + 2n i 1 = 2 + 2n, (1) bunda n-yurish qismining barcha to’shamalari qalinligi. eksperement izlanishlarda o’rnatilgan egilishga ishlaydigan plita qismi ko’prik o’qi bo’ylab a1 kenglikdan ancha katta kenglik kiradi. faol ishga tushiadigan xisoblanadigan plita tasmasi kengligi bu izlanishlarga asosagn quyidagi ko’rinishda tavsiya etiladi. a = a1 + 1/3, (2) leki a = 2/3 1, dan …
