temirbeton va metall to’sinli ko’priklarning tayanch qismlari va ularning hisobi

DOC 136,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1
1403784136_47231.doc ð¢emirbeton va metall to’sinli ko’priklarning tayanch qismlari va ularning hisobi reja: 1. ð¢emir yo’l ko’priklarining tayanch qismlari 2. ð¢ayanch qismlarining konstruksiyasi 3. ð¢ayanch qismlarini hisoblashning asosiy qoidalari ð¢ayanch qismlar, ularga qo’yilgan vazifasidan qat’i nazar qo’zg’almas va qo’zg’aluvchan bo’ladi (7.1-rasm). ko’zg’aluvchan tayanch qismlarning konstruksiyalari quyidagi talablarni qondirishi kerak: a) yuk va harorat ta’siridan sodir bo’lgan deformatsiya natijasida yuzaga keladigan oraliq qurilma tayanch kesimlarining erkin bo’ylama siljishini ta’minlashi; b) oraliq qurilmalarni egilishidan vujudga keladigan oraliq qurilmalarning kesimini [image: image1.wmf]a burchakka to’siqsiz buralishini ta’minlashi; v) oraliq qurilmalarning ko’prik yo’nalishi o’qiga ko’ndalang siljishiga qarshilik ko’rsatish. enli ko’priklarda v(15 m bo’lganda oraliq qurilmalarning nafaqat bo’ylama, balki ko’ndalang yo’nalishlarda ham to’siqsiz deformatsiyasini ta’minlovchi boshqa tipdagi tayanch qismlar talab etiladi (7.2-rasm); g) to’plangan tayanch bosimlarni oraliq qurilmadan ularni hisoblab topiladigan tayanch yuzaga tarqatish uchun tayanchga uzatish. qo’zg’almas tayanch qismlar konstruksiyasi qo’zg’aluvchan tayanch qismlar uchun mo’ljallangan b, v, g talablarni qondirishi lozim va bundan tashqari, oraliq qurilmalarni …
2

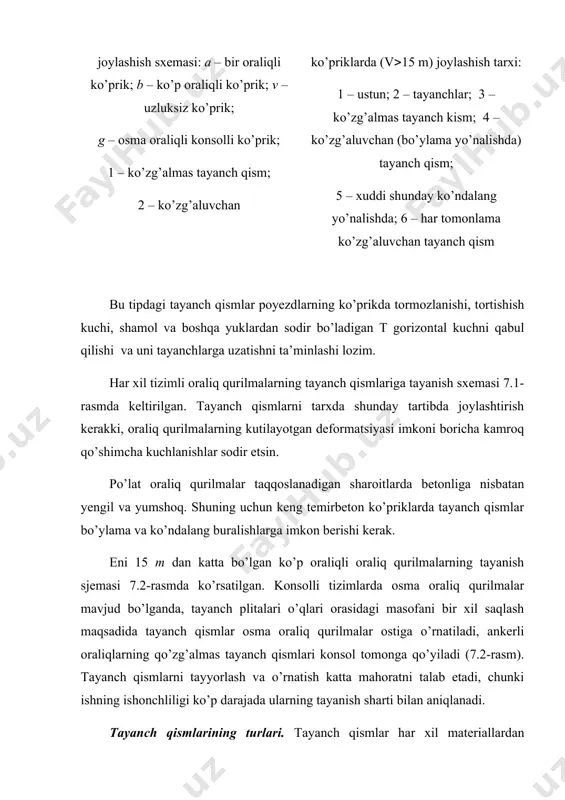

omonlama ko’zg’aluvchan tayanch qism bu tipdagi tayanch qismlar poyezdlarning ko’prikda tormozlanishi, tortishish kuchi, shamol va boshqa yuklardan sodir bo’ladigan ð¢ gorizontal kuchni qabul qilishi va uni tayanchlarga uzatishni ta’minlashi lozim. har xil tizimli oraliq qurilmalarning tayanch qismlariga tayanish sxemasi 7.1-rasmda keltirilgan. ð¢ayanch qismlarni tarxda shunday tartibda joylashtirish kerakki, oraliq qurilmalarning kutilayotgan deformatsiyasi imkoni boricha kamroq qo’shimcha kuchlanishlar sodir etsin. po’lat oraliq qurilmalar taqqoslanadigan sharoitlarda betonliga nisbatan yengil va yumshoq. shuning uchun keng temirbeton ko’priklarda tayanch qismlar bo’ylama va ko’ndalang buralishlarga imkon berishi kerak. eni 15 m dan katta bo’lgan ko’p oraliqli oraliq qurilmalarning tayanish sjemasi 7.2-rasmda ko’rsatilgan. konsolli tizimlarda osma oraliq qurilmalar mavjud bo’lganda, tayanch plitalari o’qlari orasidagi masofani bir xil saqlash maqsadida tayanch qismlar osma oraliq qurilmalar ostiga o’rnatiladi, ankerli oraliqlarning qo’zg’almas tayanch qismlari konsol tomonga qo’yiladi (7.2-rasm). ð¢ayanch qismlarni tayyorlash va o’rnatish katta mahoratni talab etadi, chunki ishning ishonchliligi ko’p darajada ularning tayanish sharti bilan aniqlanadi. ð¢ayanch qismlarining …
3

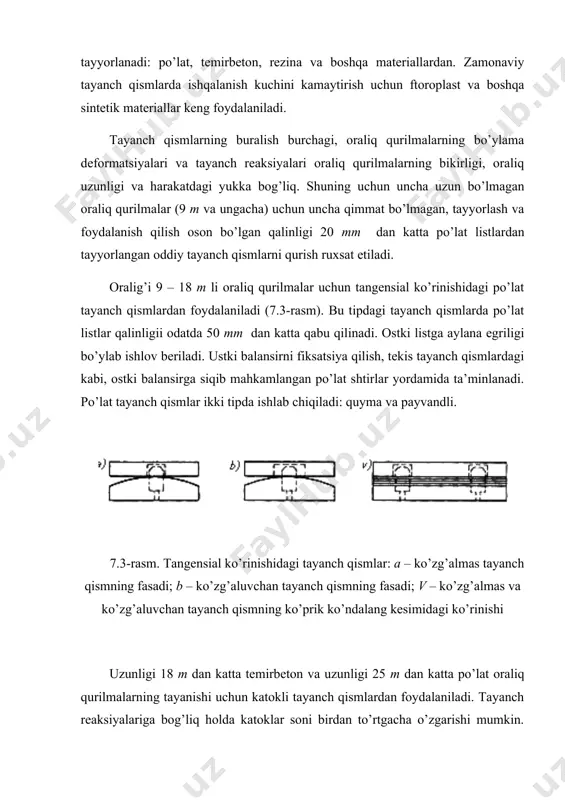

nch qismlarni qurish ruxsat etiladi. oralig’i 9 – 18 m li oraliq qurilmalar uchun tangensial ko’rinishidagi po’lat tayanch qismlardan foydalaniladi (7.3-rasm). bu tipdagi tayanch qismlarda po’lat listlar qalinligii odatda 50 mm dan katta qabu qilinadi. ostki listga aylana egriligi bo’ylab ishlov beriladi. ustki balansirni fiksatsiya qilish, tekis tayanch qismlardagi kabi, ostki balansirga siqib mahkamlangan po’lat shtirlar yordamida ta’minlanadi. po’lat tayanch qismlar ikki tipda ishlab chiqiladi: quyma va payvandli. [image: image3.png] 7.3-rasm. ð¢angensial ko’rinishidagi tayanch qismlar: a – ko’zg’almas tayanch qismning fasadi; b – ko’zg’aluvchan tayanch qismning fasadi; v – ko’zg’almas va ko’zg’aluvchan tayanch qismning ko’prik ko’ndalang kesimidagi ko’rinishi uzunligi 18 m dan katta temirbeton va uzunligi 25 m dan katta po’lat oraliq qurilmalarning tayanishi uchun katokli tayanch qismlardan foydalaniladi. ð¢ayanch reaksiyalariga bog’liq holda katoklar soni birdan to’rtgacha o’zgarishi mumkin. ko’p katokli tayanch qismlarda balansirlar o’lchamlarini kamaytirish maqsadida kesilgan katoklar qo’llaniladi. qo’zg’aluvchan tayanch qismlar sektorli ham bo’lishi mumkin (7.4-rasm). bu tipdagi …
4

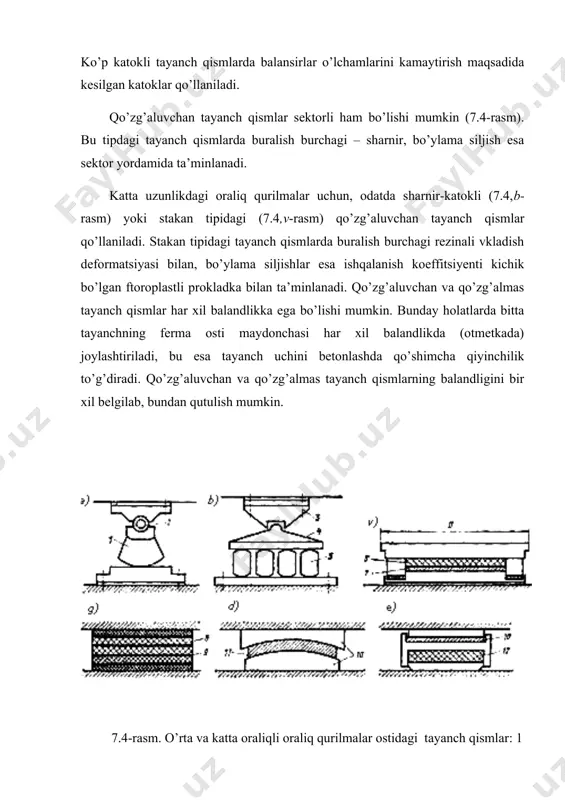

a qiyinchilik to’g’diradi. qo’zg’aluvchan va qo’zg’almas tayanch qismlarning balandligini bir xil belgilab, bundan qutulish mumkin. [image: image4.png] 7.4-rasm. o’rta va katta oraliqli oraliq qurilmalar ostidagi tayanch qismlar: 1 – sektor balansiri; 2 – sharnir; 3 – ustki balansir; 4 – ostki balansir; 5 – qirqilgan katok; 6 – elastomer (elastik – rezinali material); 7 – ftoroplastikli prokladka; 8 – kauchuk qatlami; 9 – yupqa listli po’lat; 10 – antifriksionli prokladka; 11 – po’latli balansirlar; 12 – rezinali prokladka hozirgi vaqtda an’anaviy metall tayanch qismlar bilan birgalikda ko’proq polimer materiallardan tayyorlangan tayanch qismlar ham qo’llaniladi. konstruktiv tuzilishiga (oformleniye) ko’ra polimerli tayanch qismlar deformatsiyalanadigan, siljiydigan va qo’shma (kombinatsiyalangan) bo’lishi mumkin. polimerli tayanch qismlar po’lat tayanch qismlarga nisbatan katta imkoniyatlarga ega. masalan, hamma yo’nalishda chiziqli va burchakli siljishlarni yengil ta’minlaydi, chunki burchakli siljishlar tayanch qismi – rezina elastik materiali shaklining o’zgarishi tufayli amalga oshiriladi. ð¢ayanch qism materiallarining mustahkamligini oshirish uchun ular har 5...25 …
5
onstruksiyasi. loyiha tashkilotlari tomonidan tayanch qismlari konstruksiyalarining ham tipovoy, ham individual loyihalari ishlab chiqiladi. ð¢ipovoy loyihalar bo’yicha tayyorlangan standart tayanch qismlari temirbeton va metall oraliq qurilmalar uchun qo’llaniladi. ð¢ayanch qismlarining konstruksiyasi ð¢angensial tayanch qismlar. ð¢angensial tayanch qismlarining konstruksiyasi oldingi bo’limning 7.3-rasmida keltirilgan. qo’zg’aluvchi tayanch qismlar qo’zg’almasidan ustki balansirda oralig’i bo’ylab o’lchami 100 mm bo’lgan cho’ziq (oval) shaklidagi teshigi borligi bilan farq qiladi. katokli tayanch qism (7.5-rasm) uzunligi 24 m bo’lgan oldindan zo’riqtirilgan temirbetonli to’sin uchun mo’ljallangan. 7.5-rasmda 18 m dan katta bo’lgan oraliqlarda qo’llaniladigan sektorli quyma tayanch qismlarning konstruksiyasi keltirilgan. [image: image5.png] 7.5-rasm. sektor ko’rinishidagi tayanch qismlari: a – yuqori balansirni sektorga sharnirli tayanishi; b – xuddi shunday tangensialli tayanish qo’zg’almas tayanch qismlarda sektor balansiri mavjud emas. ustki plita ostki plita bilan po’lat sharnir yordamida tutashadi. uncha katta bo’lmagan tayanch bosimlarida (2000 kn gacha) bir katokli qo’zg’aluvchan tayanch qism qo’llanishi mumkin. ð¢ayanch qism bu holda ustki balansir, diametri 200 mm …
